数控加工设备XZ双轴传动进给机构

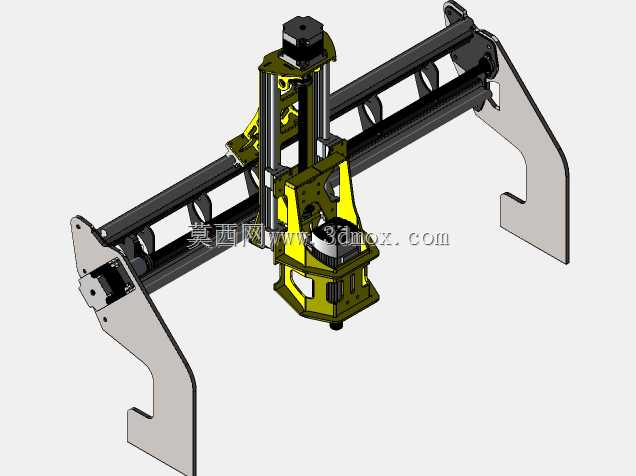

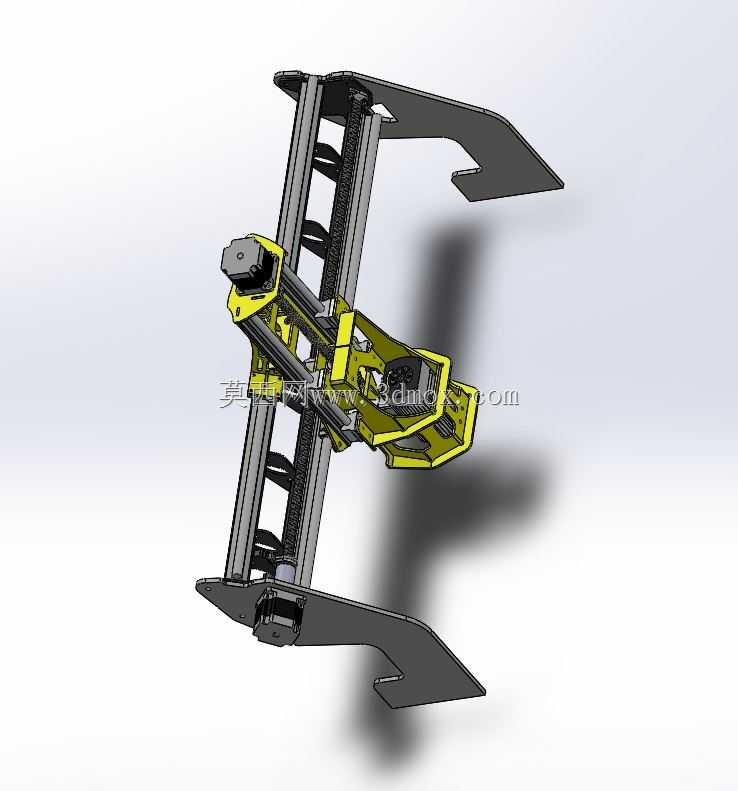

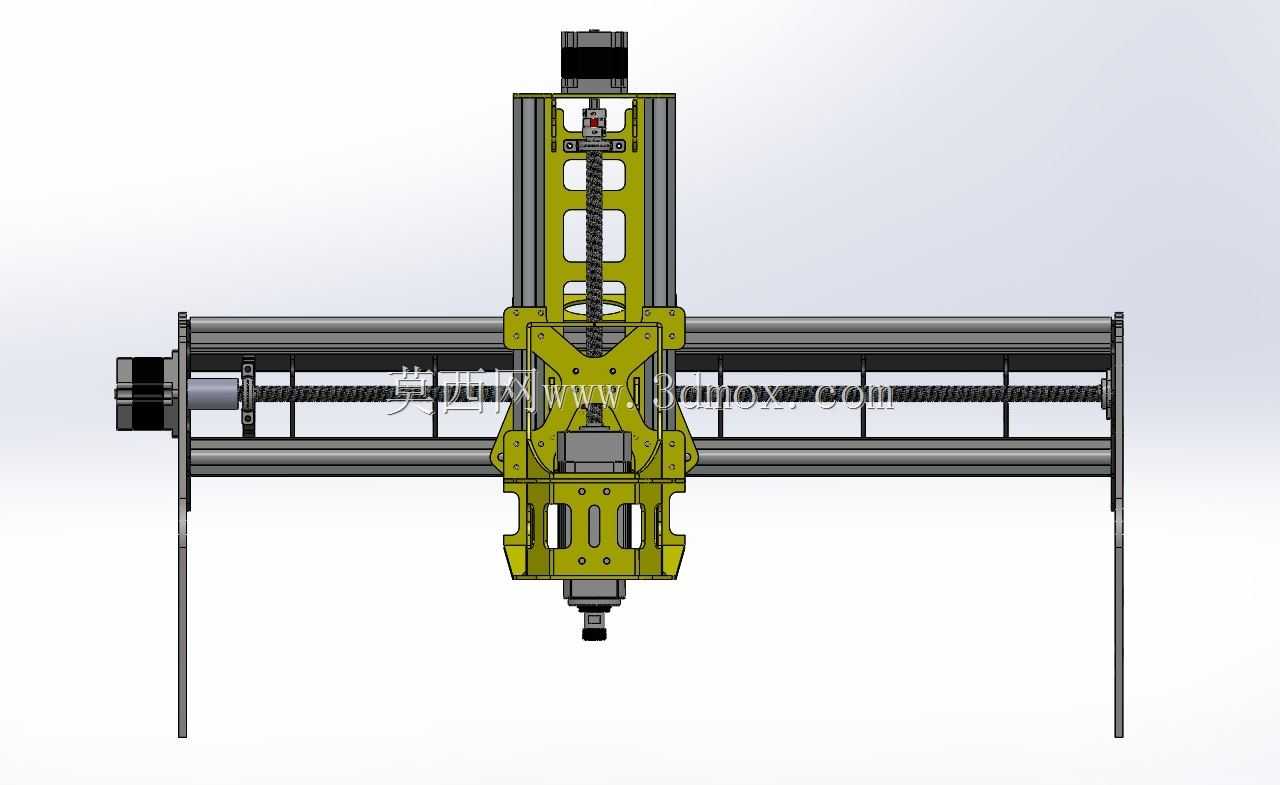

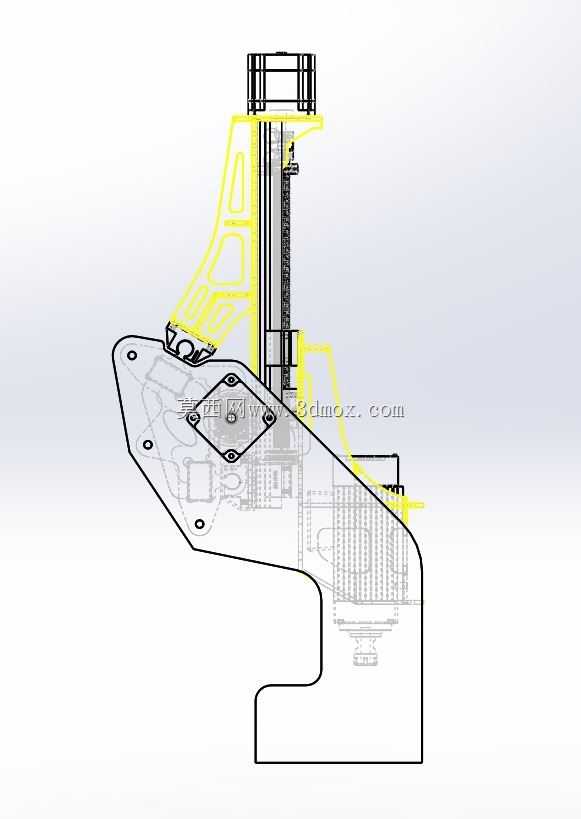

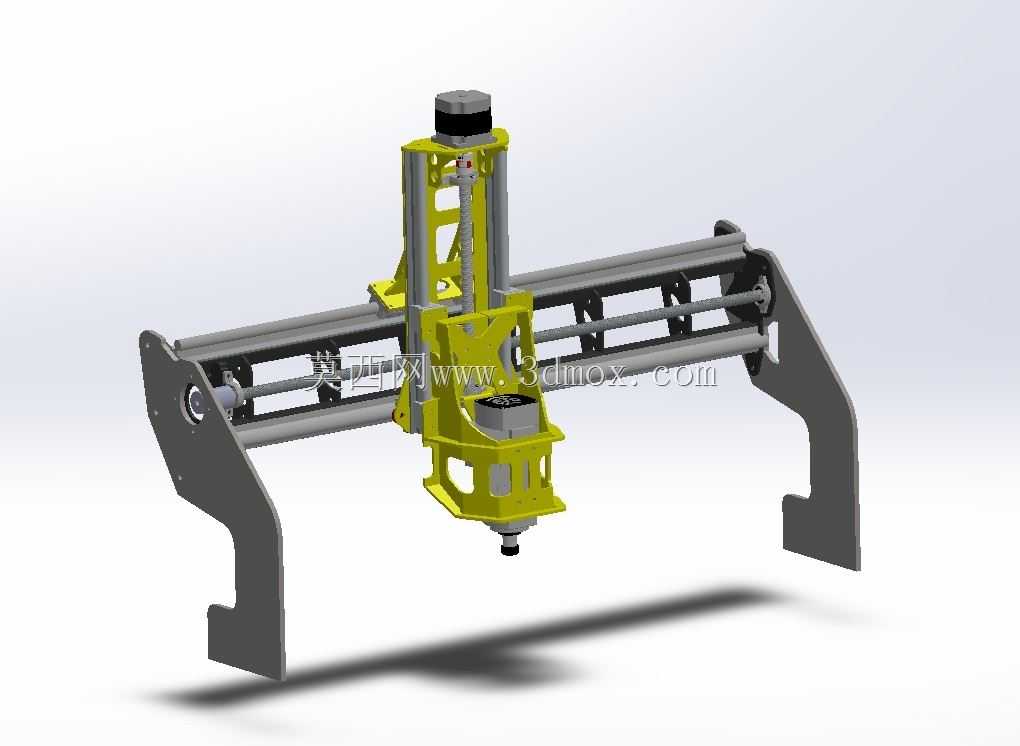

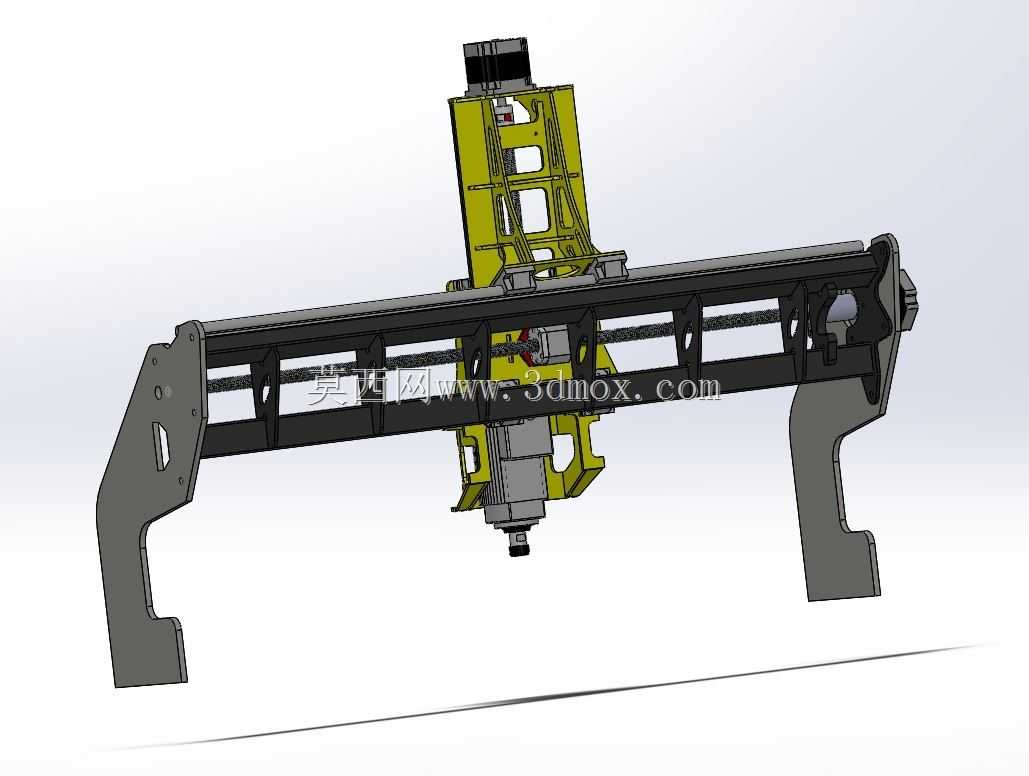

该机构是数控加工类设备的核心运动执行单元，主要承担加工过程中水平横向与垂直升降方向的精准位移输出职能，可适配小型数控雕刻、数控钻铣、数控排钻等多类轻载数控加工场景，作为设备的运动骨架直接决定加工过程中的走刀精度与动态响应表现。在实际生产应用中，该机构可直接搭载加工主轴组件，完成平面铣削、钻孔、轮廓雕刻等工序的走刀动作，既可以作为独立双轴运动模组集成到定制化数控设备中，也可搭配Y向运动轴拓展为三轴联动加工平台，适配广告标识加工、小型五金零件加工、木工浮雕加工等多领域的加工需求。从功能特性来看，该机构采用横梁式承载结构，X轴方向配置长行程直线导轨与滚珠丝杠传动副，配合两端的支撑安装座保证长行程运动下的结构刚性，Z轴方向采用滑座式挂载结构，通过竖向导轨与丝杠组件带动主轴安装座完成升降进给，传动路径短、运动惯量低，可实现较高的进给速度与重复定位精度，同时两侧的支撑挂架可直接与设备底座或Y向运动滑台连接，安装适配性较强。在设计思路上，该结构优先兼顾刚性与轻量化需求，X轴横梁采用框架式镂空结构设计，在保证横梁抗弯抗扭性能的前提下尽可能降低自身重量，减少运动过程中的负载惯量，Z轴滑座采用对称式结构布局，保证主轴挂载后的重心与传动中心重合，避免偏载导致的导轨磨损与精度损失，所有传动部件均预留了标准安装接口，可适配不同规格的伺服驱动电机、主轴夹具以及传感检测元件，方便后续根据加工需求进行参数调整与部件替换。在安装边界层面，该机构X轴有效行程覆盖常规小型加工设备的横向加工范围，Z轴行程可满足常规工件加工的升降进给需求，整体横向安装尺寸适配小型台式数控设备的机架布局，竖向安装空间预留了电机与主轴的挂载余量，两侧挂架的安装孔位采用标准化间距设计，无需额外加工转接件即可完成与常规设备机架的装配对接，整体结构紧凑，传动链路清晰，日常维护过程中可快速完成丝杠润滑、导轨调整等维保操作。
