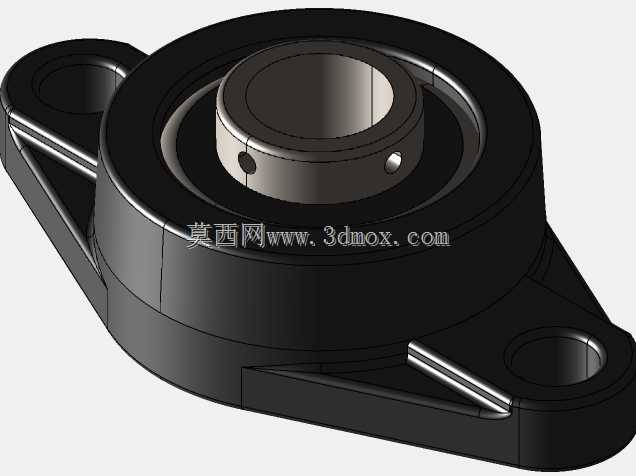

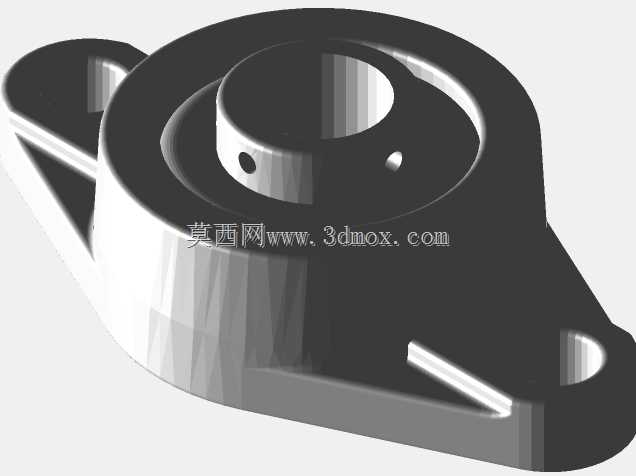

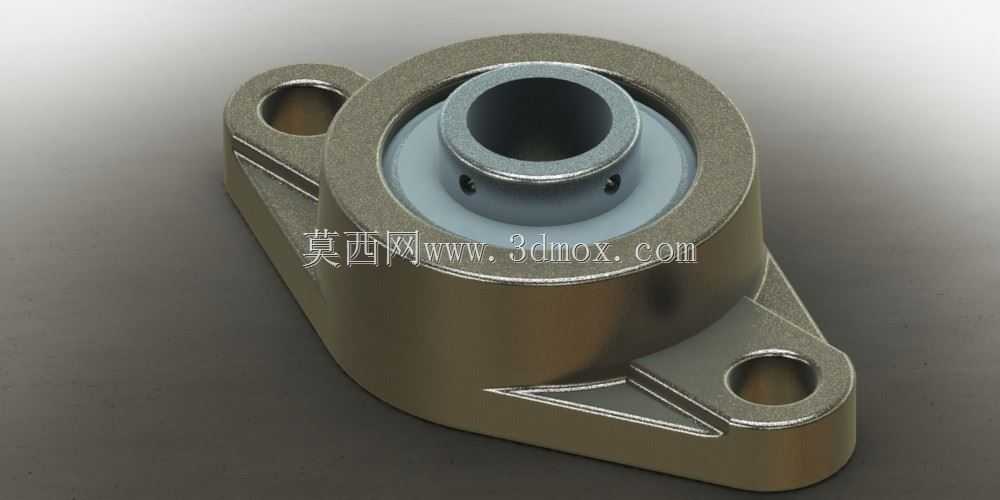

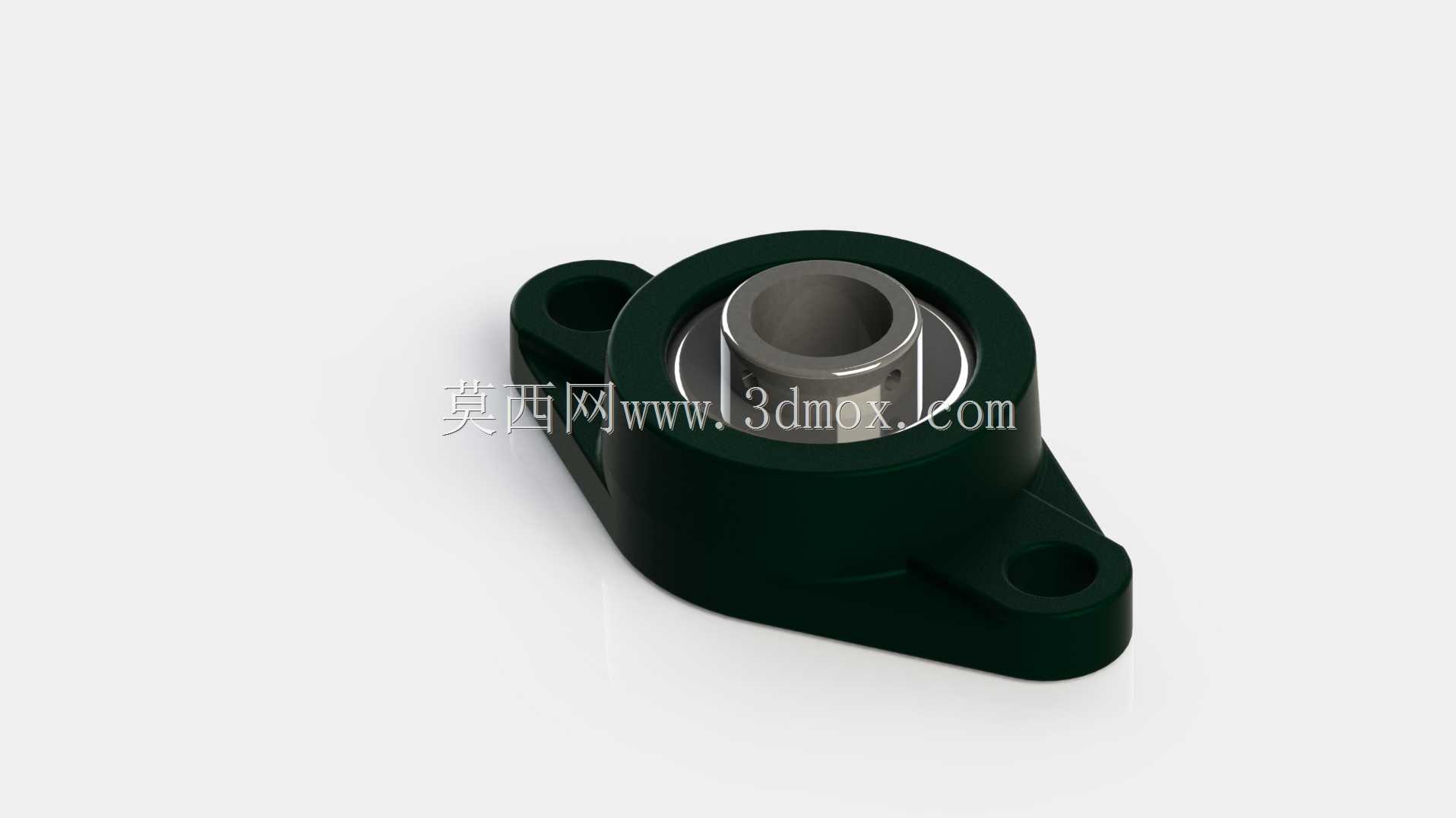

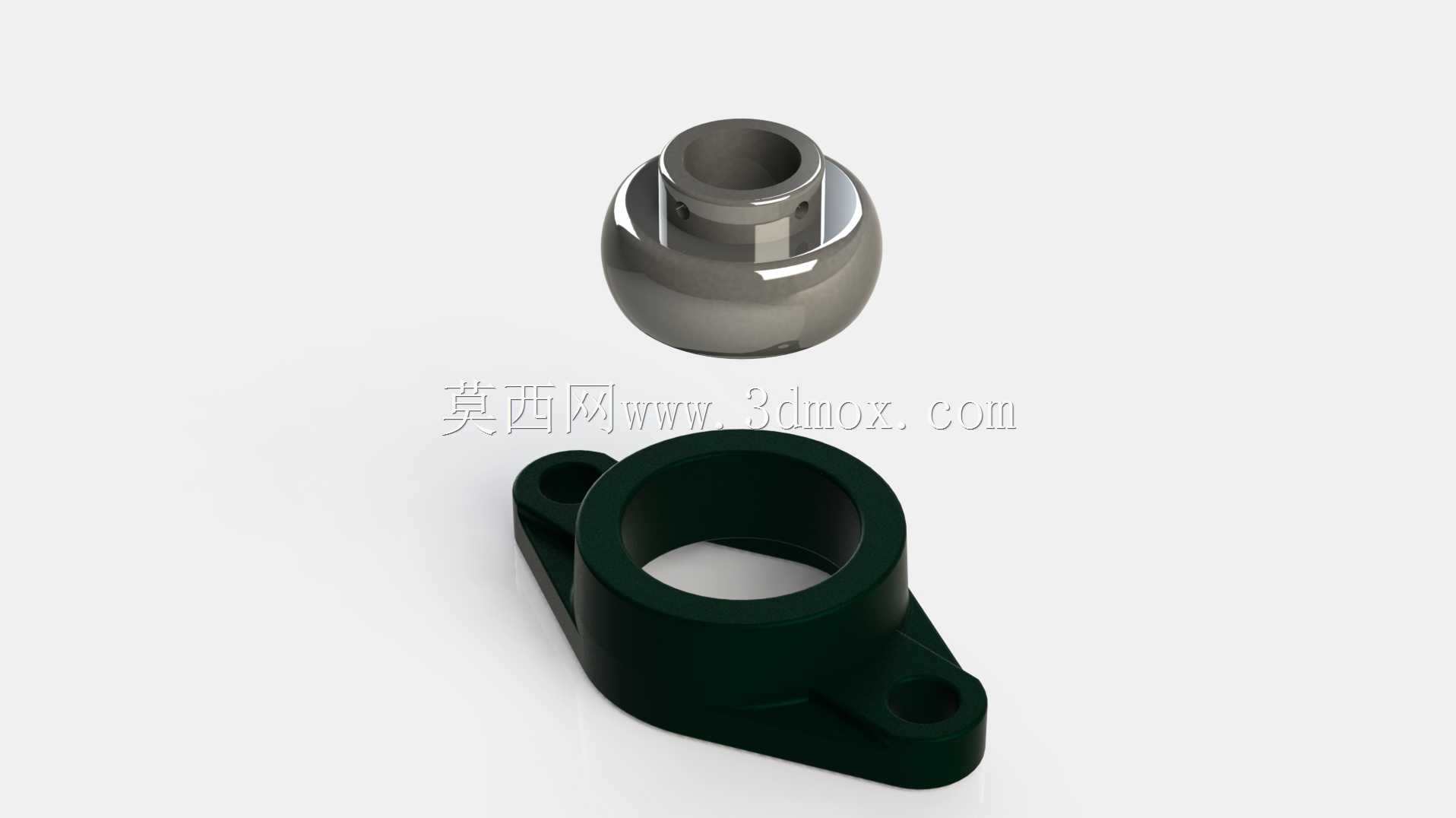

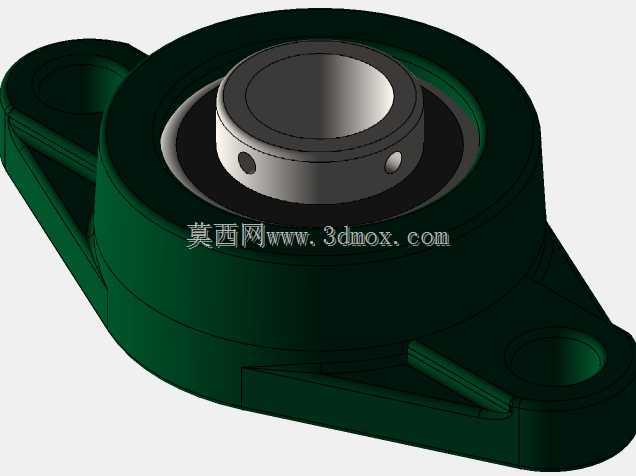

菱形带座外球面轴承曼卡尔FL204结构

这款菱形带座外球面轴承部件，广泛应用于轻工输送线、食品包装机械、小型农用设备、纺织机械等对轴系支撑有调心需求的传动场景中，主要承担旋转轴的径向支撑与少量轴向限位作用，可补偿轴安装过程中产生的同轴度误差，降低轴系因安装偏差带来的额外磨损，提升整套传动机构的运行稳定性。在实际产线应用里，这类带座轴承无需额外加工复杂的轴承安装座，可直接通过两个安装孔固定在设备机架的型材或安装板上，大幅降低设备装配阶段的加工与调试成本，尤其适合中小型设备的快速组装与后期维护更换。从功能特性来看，该部件将外球面球轴承与菱形铸造轴承座整合为一体，轴承内圈通过顶丝可与穿过的传动轴实现锁紧固定，轴承外圈的球面结构与轴承座的内凹球面配合，可在轴出现小幅偏斜时自动调整支撑角度，避免轴承因偏心载荷出现早期点蚀失效，同时轴承自带的密封结构可阻挡外界粉尘、切削液、杂物进入轴承内部滚道，延长润滑脂的使用寿命，减少日常维护的注脂频次。在设计思路上，这款菱形座采用两侧对称的耳式安装结构，相比立式方形座更节省安装空间，两个安装孔的中心距经过标准化设计，可适配行业通用的安装尺寸规范，轴承座本体采用厚实的加强筋结构，在保证整体支撑刚性的同时控制部件自重，避免不必要的材料浪费；轴承内圈的伸出端设计方便轴的穿入与顶丝锁紧操作，座体与轴承的配合面经过精密加工，保证球面配合的顺滑度，不会出现调心卡滞的问题。从安装边界来看，该部件的两个安装孔为通孔设计，适配对应规格的螺栓直接穿入固定，安装时需保证两个安装面与机架贴合平整，避免座体受安装应力产生变形；轴承内孔适配对应直径的光轴，轴穿入后需将顶丝对准轴上的定位平面锁紧，防止轴运转过程中与内圈出现相对滑动；整体外形的菱形轮廓不会与周边的传动轮、机架型材产生干涉，在紧凑的设备安装空间内也能顺利完成装配，日常维护时只需定期补充润滑脂，无需拆解整个座体即可完成保养操作，适配多数中小型传动设备的长期运行需求。
