铝型材框架多关节工业机械臂结构设计

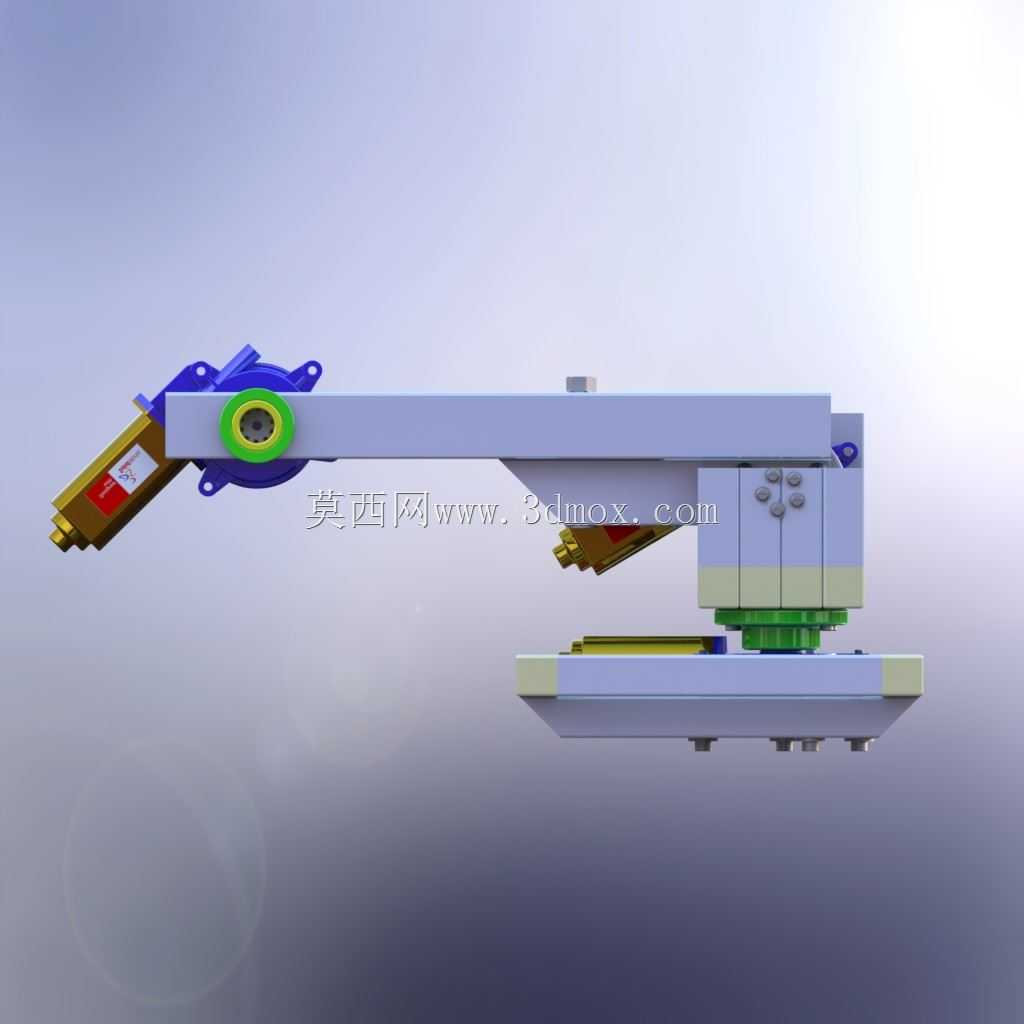

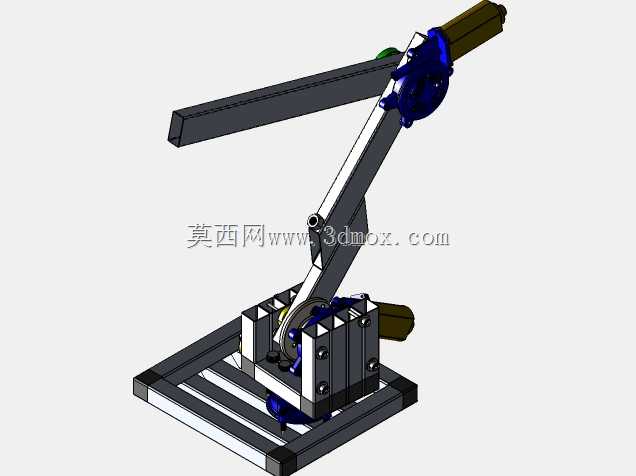

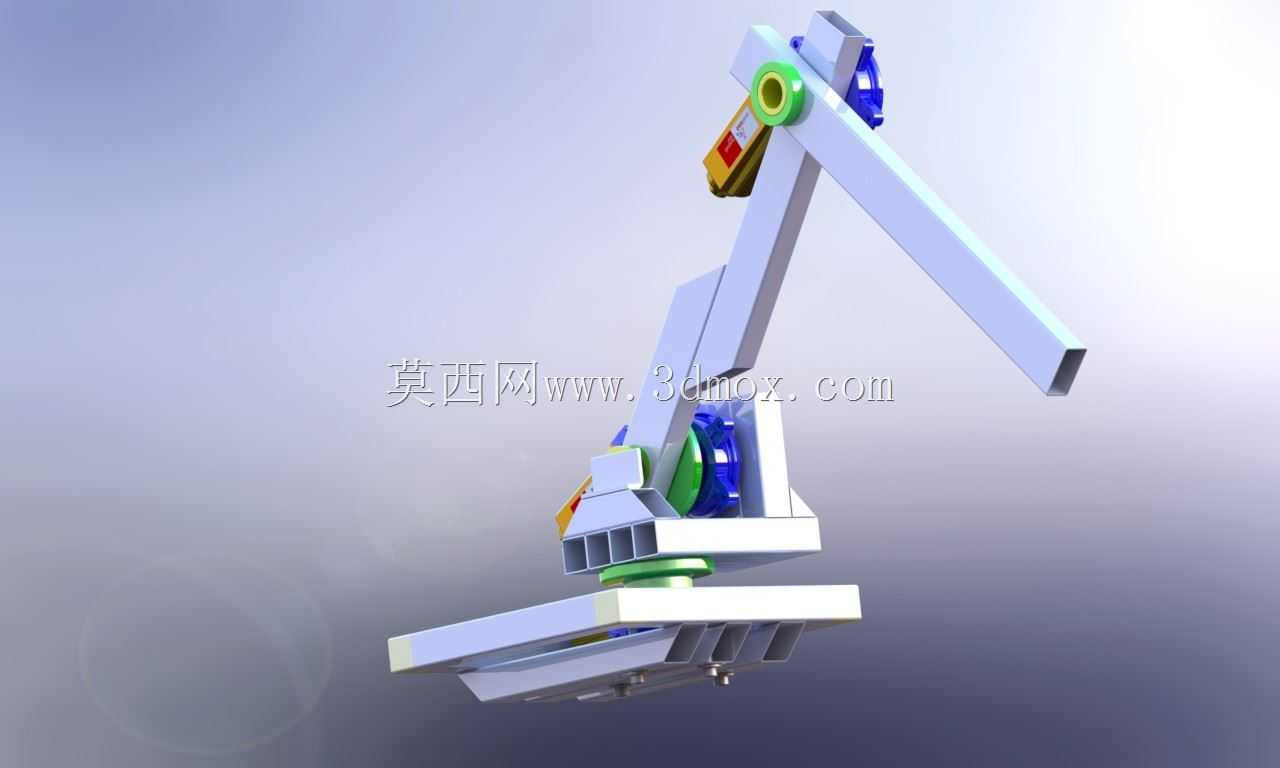

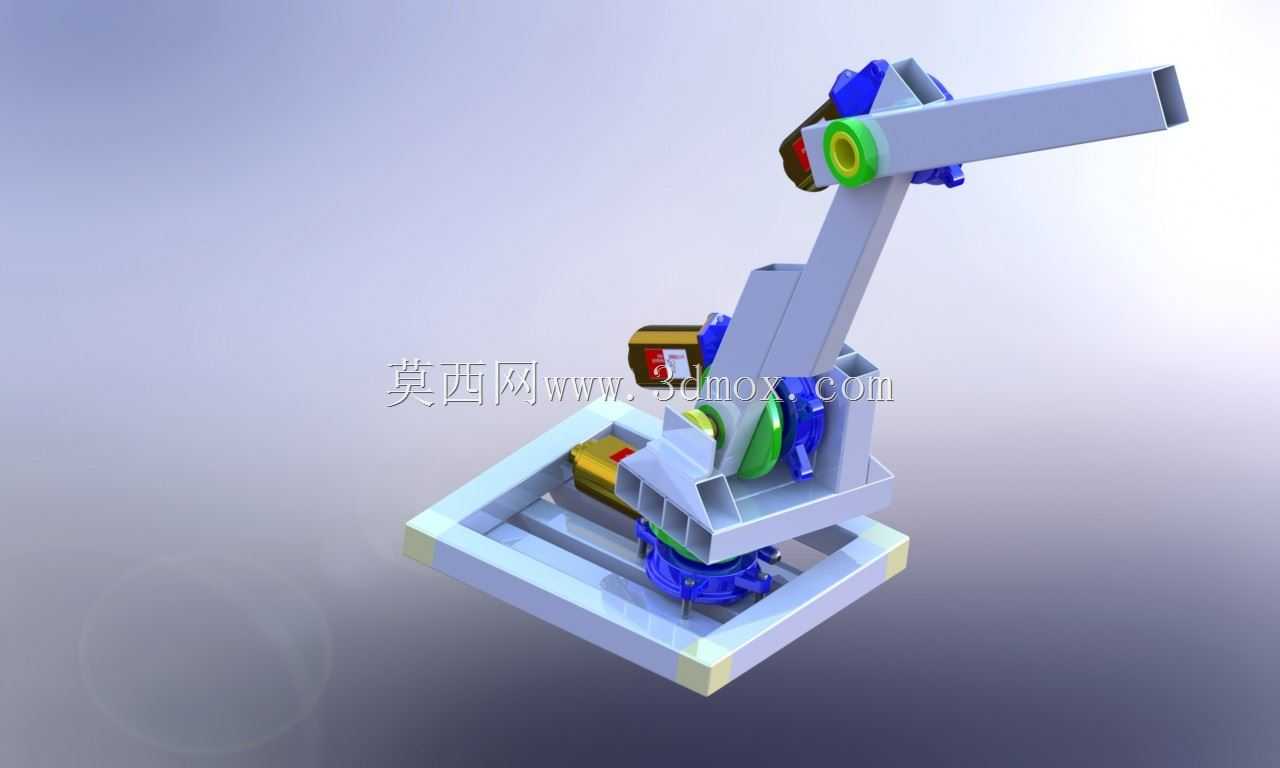

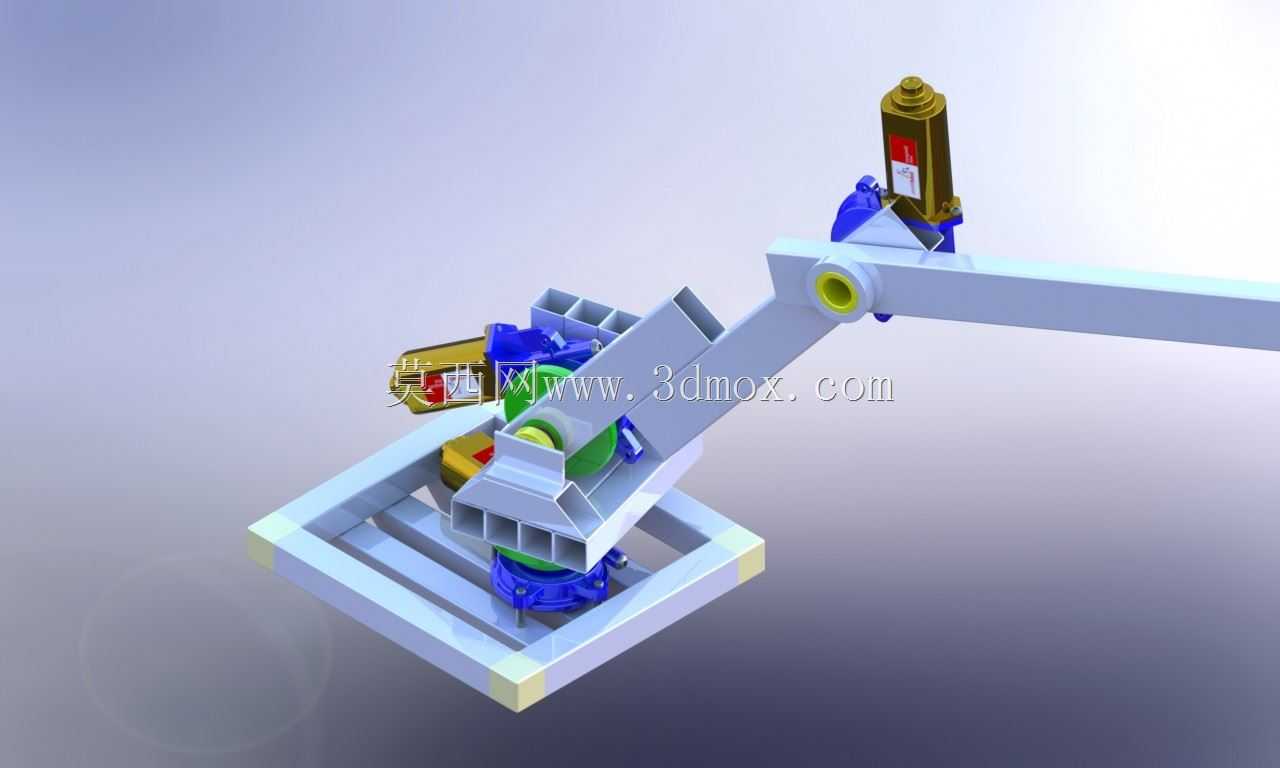

这款铝型材基座多关节机械臂，主要面向中小负载的工业自动化作业场景，可适配3C电子零部件分拣、小型工件上下料、教学实训工位操作、轻型装配工位辅助等多种生产场景，能够在有限的工位空间内完成多自由度的位姿调整，替代人工完成重复性高、定位精度要求稳定的往复作业，有效降低生产环节的人工操作强度，提升工位作业的一致性与稳定性。该机械臂采用铝型材拼接式基座设计，基座框架通过标准工业铝型材搭配角件连接成型，无需复杂的焊接或一体铸造成型工序，既能够保证基座整体的结构刚性，满足臂体全伸展状态下的承重抗形变需求，又可以根据实际安装场地的边界限制灵活调整基座的固定孔位，适配不同高度的生产线台架安装要求，基座底部预留的安装平面可直接固定在生产线侧边、移动工作台顶面或者实训台架上，安装边界灵活，不需要对现有工位进行大规模改造即可完成部署。臂体采用多关节串联式结构设计，从基座回转关节到臂段俯仰关节、腕部旋转关节均做了传动结构的集成布局，关节处的传动部件做了模块化的排布，既能够保证各关节的转动行程覆盖常见的作业范围，又避免了管线外露带来的作业干涉风险，臂体的伸展长度可覆盖基座周边半径八百毫米左右的作业区域，腕部末端预留了标准的执行器安装接口，可根据实际作业需求更换夹爪、吸盘、小型焊枪或者涂胶头等不同末端执行件，适配不同的工序作业需求。在设计思路上，这款机械臂优先兼顾了结构的易维护性与组装便捷性，铝型材基座的所有连接部位均采用标准紧固件连接，日常维护时可快速拆解更换受损部件，臂体的各关节段采用轻量化的结构设计，在保证结构强度的前提下尽可能降低臂体自身重量，减小关节传动的负载压力，提升关节转动的响应速度与定位稳定性。整体结构没有冗余的复杂造型，所有结构件均围绕功能需求做布局，关节处的防护结构可阻挡生产环境中的粉尘、碎屑进入传动部位，延长设备的日常使用寿命，臂体的走线全部集成在臂段内部与基座框架内侧，避免作业过程中线缆与周边设备、工件发生缠绕剐蹭，提升设备运行的安全系数。
