小型塑料灯罩注塑模具及成品结构设计

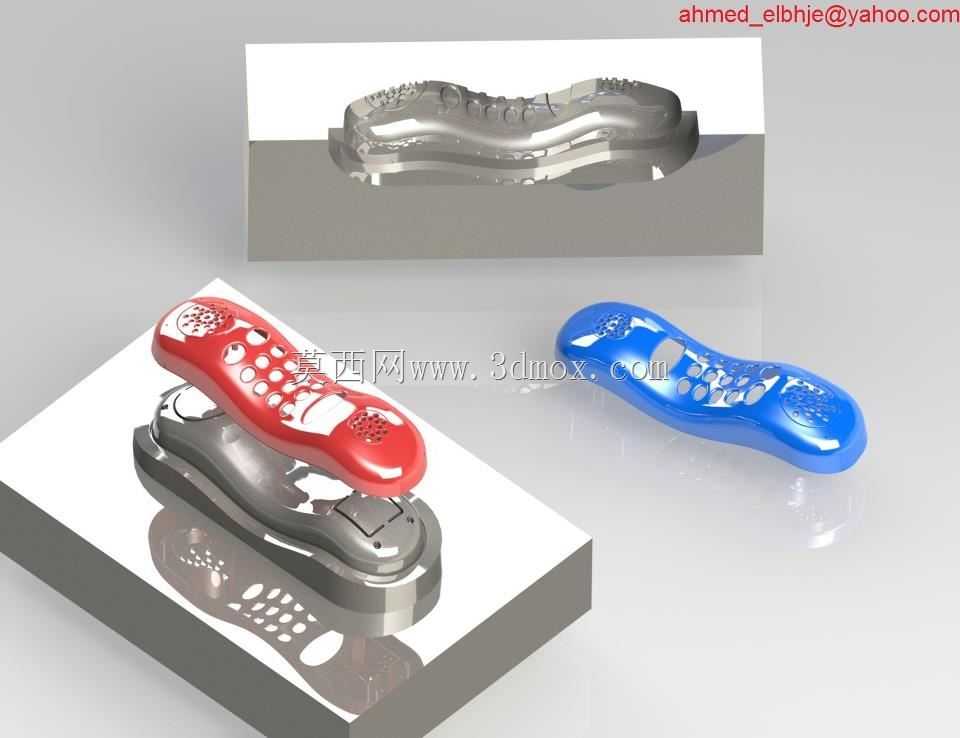

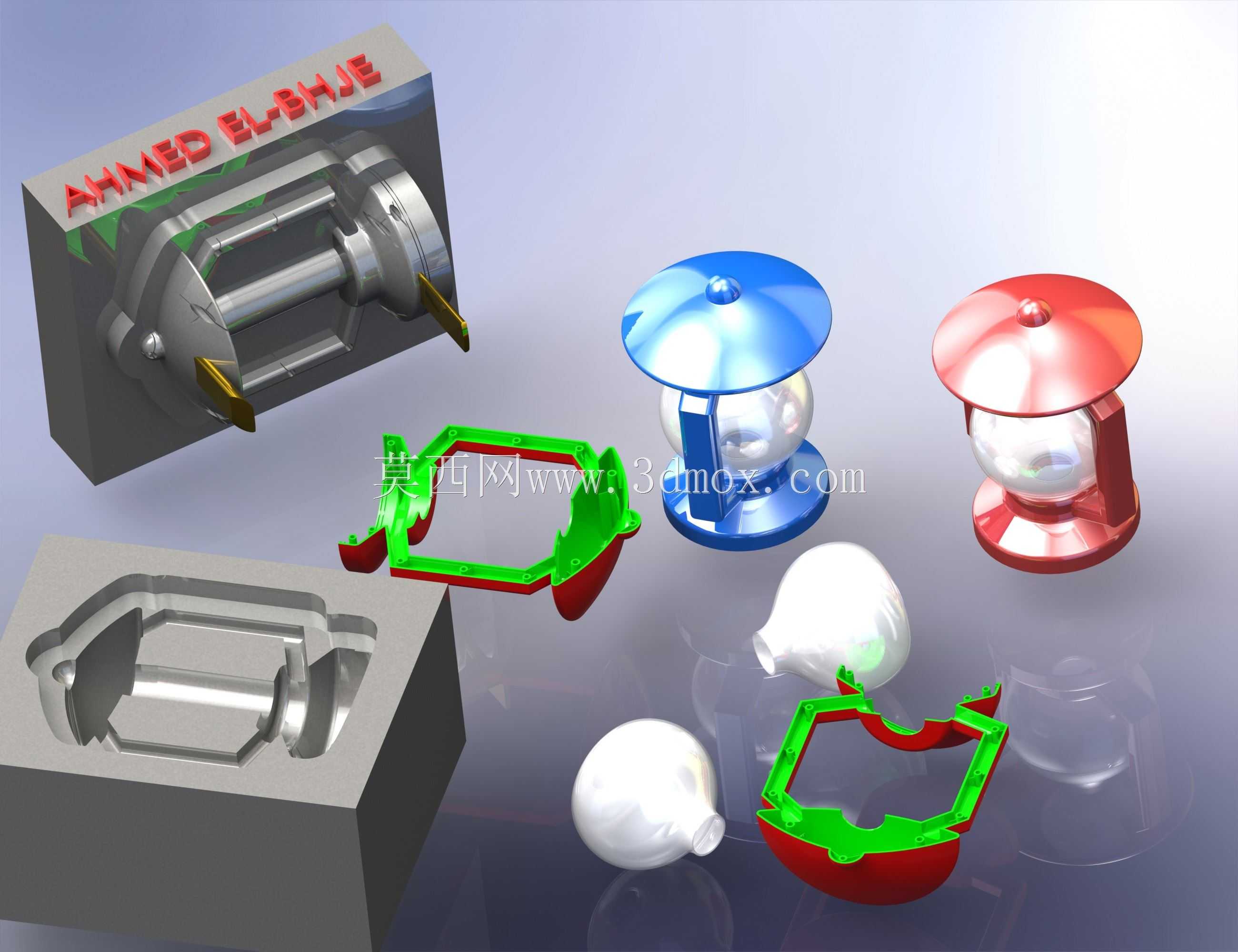

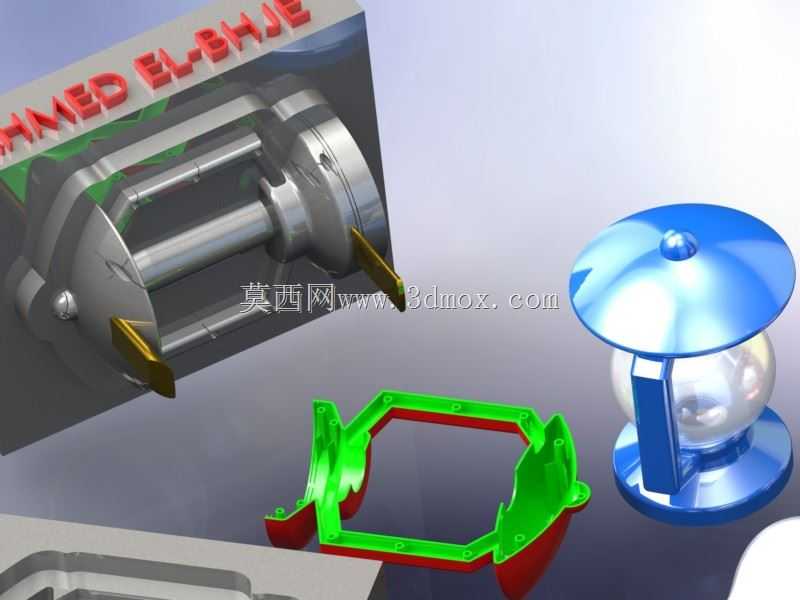

　　这套结构针对小型户外便携照明灯具的塑料外壳部件开发，核心覆盖灯罩主体、装饰边框两类注塑件的成型方案，适配日常民用照明、户外露营装备的批量生产场景。从实际生产落地的角度看，整套模具采用一模多腔的排布逻辑，对应图中红蓝两款灯罩、红绿两色装饰边框的同步成型需求，能有效减少单批次注塑的开合模次数，匹配中小批量民用塑料制品的生产节拍，避免单腔模具带来的产能浪费。

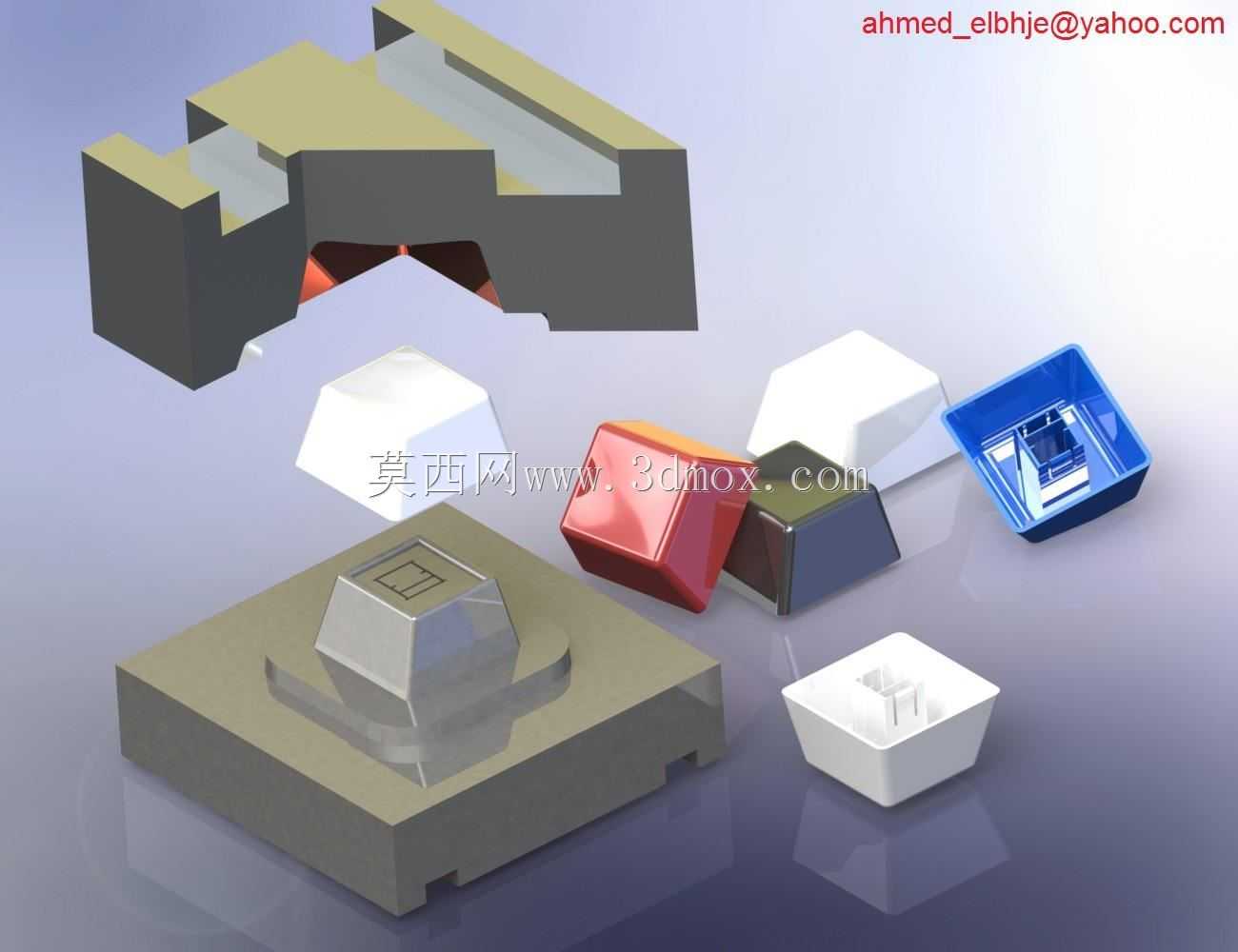

　　先看成型部件的功能特性，灯罩部分采用带圆弧过渡的伞形顶面设计，顶面中心预留了小型装配凸台，用来和内部灯座的卡扣结构配合，不需要额外打胶或者螺丝固定，装配时直接按压卡入即可，能大幅降低产线的装配工时。灯罩侧壁做了1.2度的拔模斜度，既保证注塑开模时不会出现粘模拉伤，也能让灯罩和下方底座的配合间隙控制在0.1mm以内，避免户外使用时雨水、灰尘渗入灯体内部。灯罩的透明部分采用内嵌式的球形腔体，腔体壁厚均匀控制在1.8mm，既保证光线透过时的漫反射效果，不会出现明显的注塑缩痕，也能避免壁厚不均导致的成型翘曲问题。配套的装饰边框采用分体式卡扣结构，边框边缘做了0.3mm的圆角过渡，没有尖锐棱角，既避免装配时划伤操作人员，也能在产品跌落时分散应力，减少边框开裂的概率。

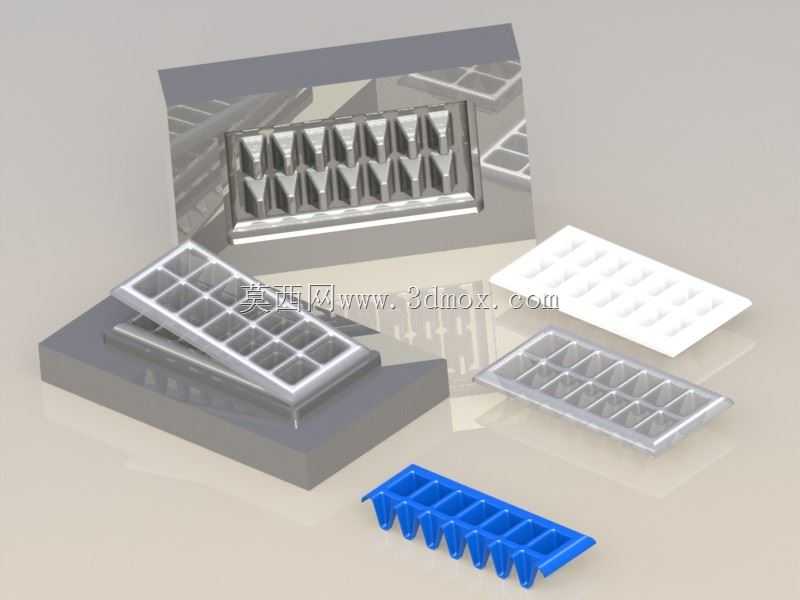

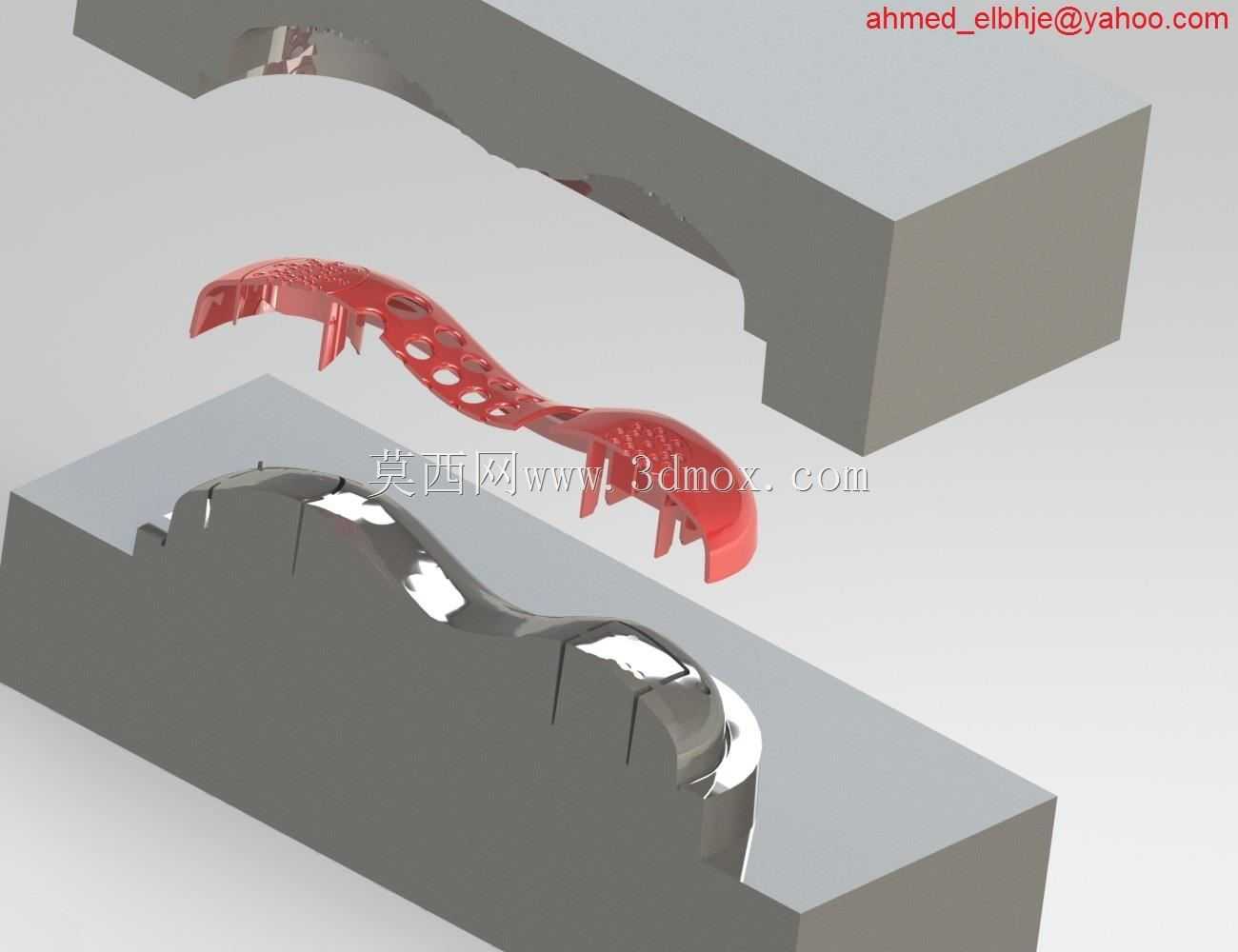

　　模具本身的结构设计上，型腔部分采用整体式铣削加工，分型面选在灯罩最大轮廓的边缘位置，也就是伞形顶面和侧壁的衔接处，这个位置的合模缝刚好和产品的外观棱线重合，不会在产品光滑外表面留下明显的合模痕迹，减少后续抛光、打磨的后处理工作量。模具的进料点采用潜伏式浇口，开模时浇口会自动和产品切断，不需要人工修剪浇口残留，浇口位置选在灯罩内侧的装配凸台旁，不会在产品外观面留下浇口痕迹。模具的顶出结构采用顶杆+顶块组合的方式，对应灯罩的边缘和内部加强筋位置，顶出力分布均匀，避免顶出时产品出现变形、顶白的问题。冷却水道围绕型腔做环形排布，水道距离型腔壁的距离控制在12-15mm，保证成型时模温均匀，减少产品因冷却不均产生的内应力，避免产品存放一段时间后出现变形开裂的问题。

　　从安装边界和适配性来看，整套模具的外形尺寸适配常规160吨规格的卧式注塑机，模具的安装孔位、定位圈尺寸都符合标准注塑机的装模规范，不需要额外做改装就能直接上机生产。模具的导柱导套采用标准件配置，开合模的导向精度能控制在0.02mm以内，避免长期生产后出现型腔错位导致的产品飞边问题。针对塑料原料的特性，模具的排气槽开在分型面的末端，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，避免产品出现烧焦、缺胶的问题，也不会出现溢料飞边的情况。

　　实际生产验证层面，这套结构成型的灯罩部件，装配后和内部灯座、电池仓的配合公差完全满足设计要求，在-10℃到60℃的环境温度下，不会出现因材料热胀冷缩导致的配合松动或者开裂问题。装饰边框的卡扣结构经过反复拆装测试，卡扣的变形量在弹性范围内，拆装50次以上不会出现断裂或者卡扣失效的情况，满足民用消费品的使用寿命要求。模具本身的易损件都采用标准模块化设计，比如顶杆、浇口套、导套这些部件，出现磨损后可以直接更换标准件，不需要重新加工定制，能大幅减少模具的维护停机时间，适配批量连续生产的需求。
