轻量化镂空式喷气发动机安装固定支架

　　在航空动力系统的安装布局中，这类支架承担着将喷气发动机与机身承载结构可靠连接的核心作用，日常作业中需要同时承受发动机工作产生的持续振动、推力传递带来的交变载荷，以及飞行过程中不同姿态下的惯性力作用，是动力系统安装环节不可或缺的受力构件。从实际使用场景来看，这类支架多用于小型通用航空飞行器、航空发动机台架测试工位，部分同结构衍生件也可用于工业燃气轮机的辅助安装固定，作业过程中需要长期在高低温交变、持续振动的工况下保持结构稳定性，不能出现应力集中导致的疲劳开裂，也不能因刚性不足产生过量形变影响动力单元的定位精度。

　　设计过程中首先围绕安装边界做了基准约束，支架两端的安装孔位完全匹配对应发动机壳体的预装接口与机身侧的承载梁安装点，孔位同轴度公差控制在0.02mm以内，确保安装时无需额外修配即可完成对位，每个安装孔周边都做了局部加厚的凸台结构，避免螺栓锁紧时局部压强过大造成构件压溃，凸台高度根据螺栓沉头深度做了匹配设计，保证锁紧后螺栓端面不超出支架表面，不会和周边管线、结构件产生运动干涉。

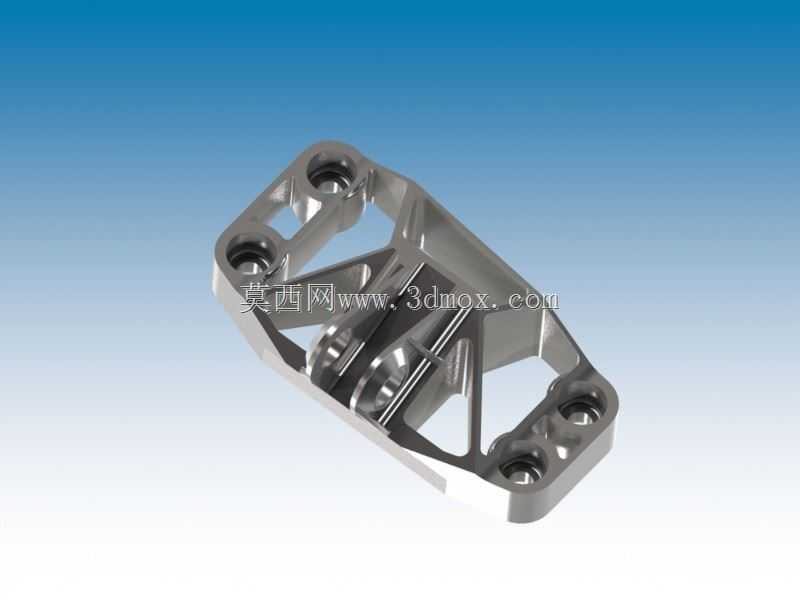

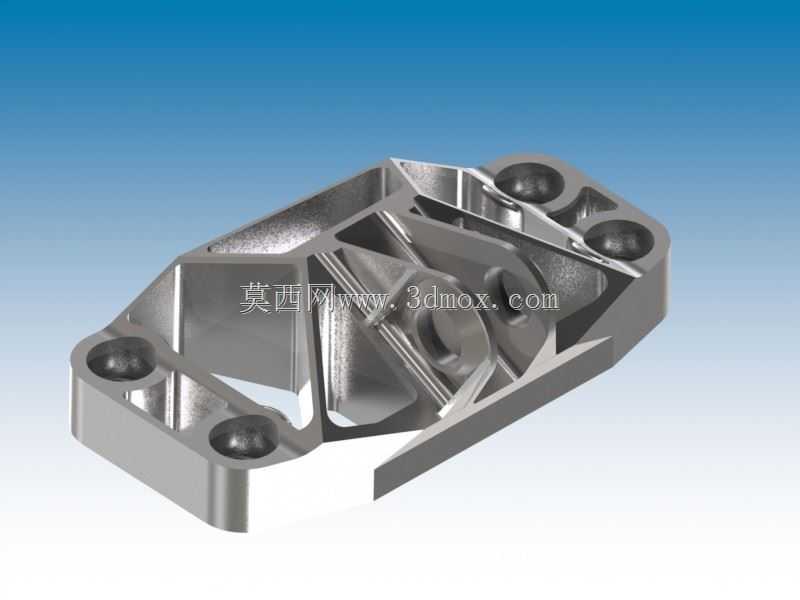

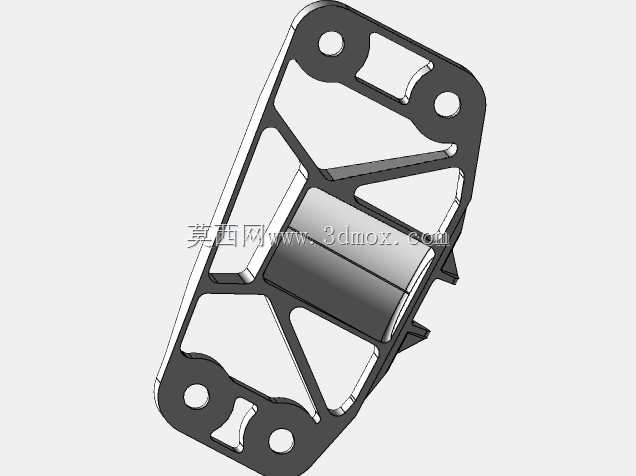

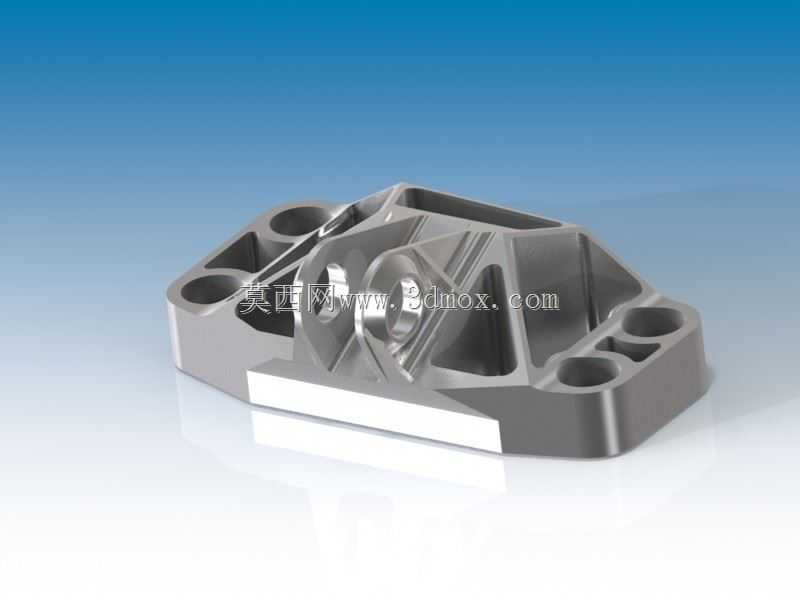

　　结构设计上最突出的特点是采用了拓扑优化后的镂空桁架结构，在保证整体刚性与承载能力的前提下，将非受力区域的材料全部去除，相比同尺寸的实心安装支架整体重量减少了65%，这对于航空类设备来说有着极高的应用价值，每一克的减重都能直接提升飞行器的有效载荷与航程表现。内部的加强筋走向完全顺着主应力传递路径布置，从每个安装孔凸台位置向支架中心交汇，形成稳定的三角受力结构，既避免了材料的冗余浪费，又不会在载荷传递路径上出现结构断点，筋板厚度经过反复的受力仿真校核，在额定载荷下最大形变量不超过0.05mm，完全满足动力单元的安装定位精度要求。

　　支架的整体外形为对称式矩形布局，长宽尺寸适配主流小型喷气发动机的安装接口间距，厚度方向做了渐变处理，靠近安装孔的位置厚度更大，中间镂空区域的筋板厚度均匀过渡，避免截面突变带来的应力集中问题，所有棱边位置都做了R2以上的圆角处理，既可以减少加工过程中的应力残留，也能避免安装作业时尖锐边角对操作人员、周边管线造成损伤。表面处理适配航空零部件的使用要求，做了硬质阳极氧化处理，提升表面硬度与抗腐蚀能力，能够适应高空中的低温、潮湿以及部分盐雾环境，延长构件的实际使用寿命。

　　从装配适配性来看，支架的安装面都做了平面度精加工，平面度公差控制在0.01mm以内，保证和发动机壳体、机身承载梁安装时能够完全贴合，不会出现局部间隙导致的锁紧后附加应力。镂空的结构设计除了减重之外，还能为发动机周边的油路、电路管线提供穿行空间，减少额外的管线固定支架使用，进一步简化动力舱的整体布局。在台架测试场景中使用时，这种镂空结构也能提升空气流通性，帮助发动机壳体表面散热，避免局部热量堆积影响周边元器件的工作稳定性。

　　设计校核阶段针对不同工况做了多轮仿真验证，包括最大推力下的静力学仿真、全转速区间的振动模态仿真、极端温度下的热形变仿真，确保支架的固有频率避开发动机的常用工作转速区间，不会在发动机运行过程中产生共振问题，热形变的位移量也控制在安装间隙允许的范围内，不会因温度变化导致安装孔位错位影响连接可靠性。这类支架的结构设计思路也可以延伸到其他对重量敏感、有较高承载要求的设备安装场景中，比如高端工业机器人的末端执行器安装支架、新能源赛车的动力单元固定支架等，通过拓扑优化实现减重与承载的平衡，是结构轻量化设计的典型应用案例。
