航空作动筒类活塞结构三维设计

　　该活塞结构属于航空液压作动系统的核心执行部件，主要应用在固定翼飞机的起落架收放、舵面操控、舱门启闭这类需要直线往复动力输出的工况场景中，区别于地面工业液压活塞，航空场景对部件的重量控制、密封可靠性、极端工况耐受度都有更严苛的要求。从实际用途来看，这类活塞承担着将液压系统的压力能转化为直线机械动作的功能，在飞行过程中配合液压伺服阀完成精准的位移输出，保证舵面偏转角度、起落架锁止位置的精度，直接关系到飞行操控的响应速度与安全冗余。

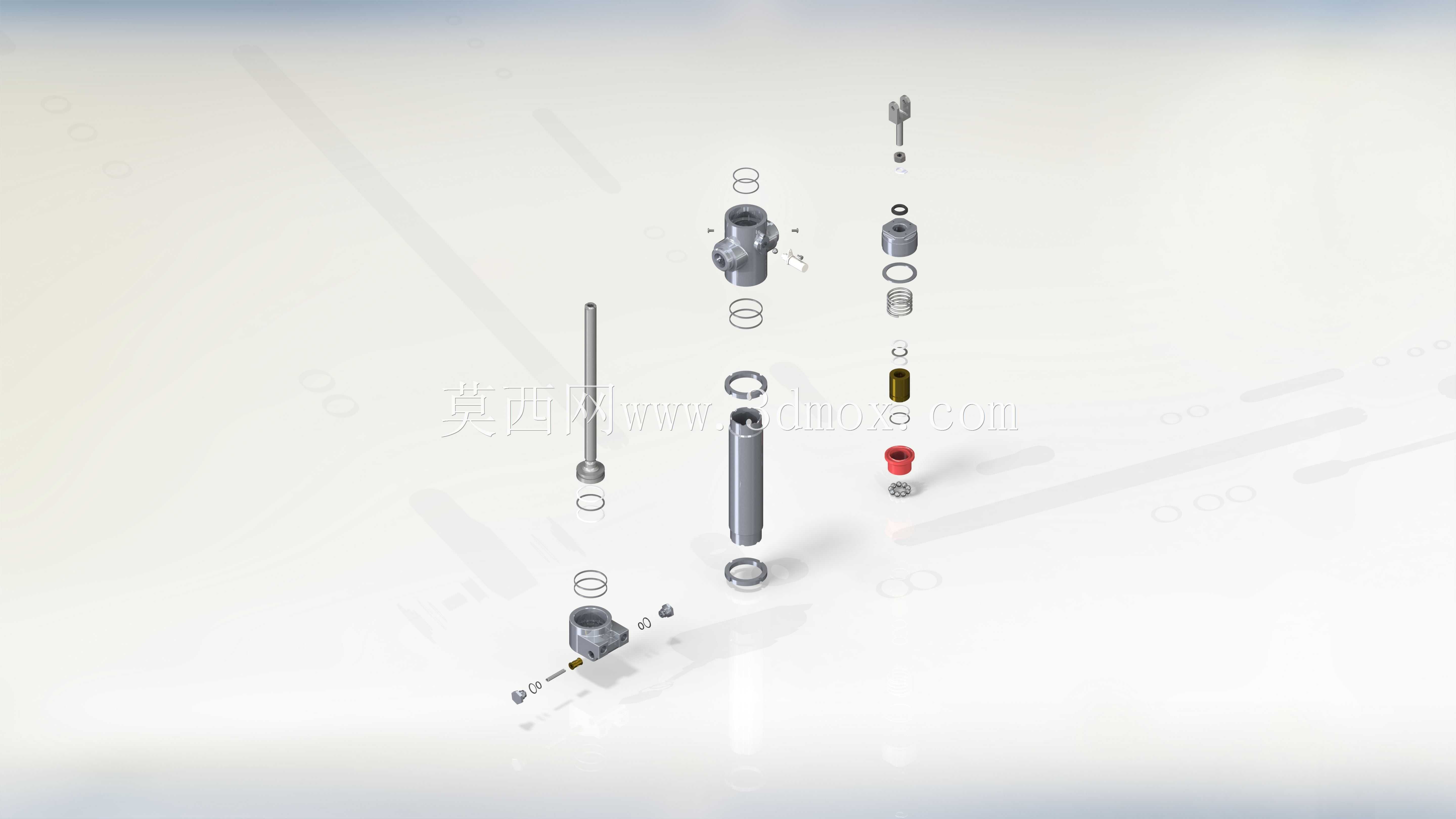

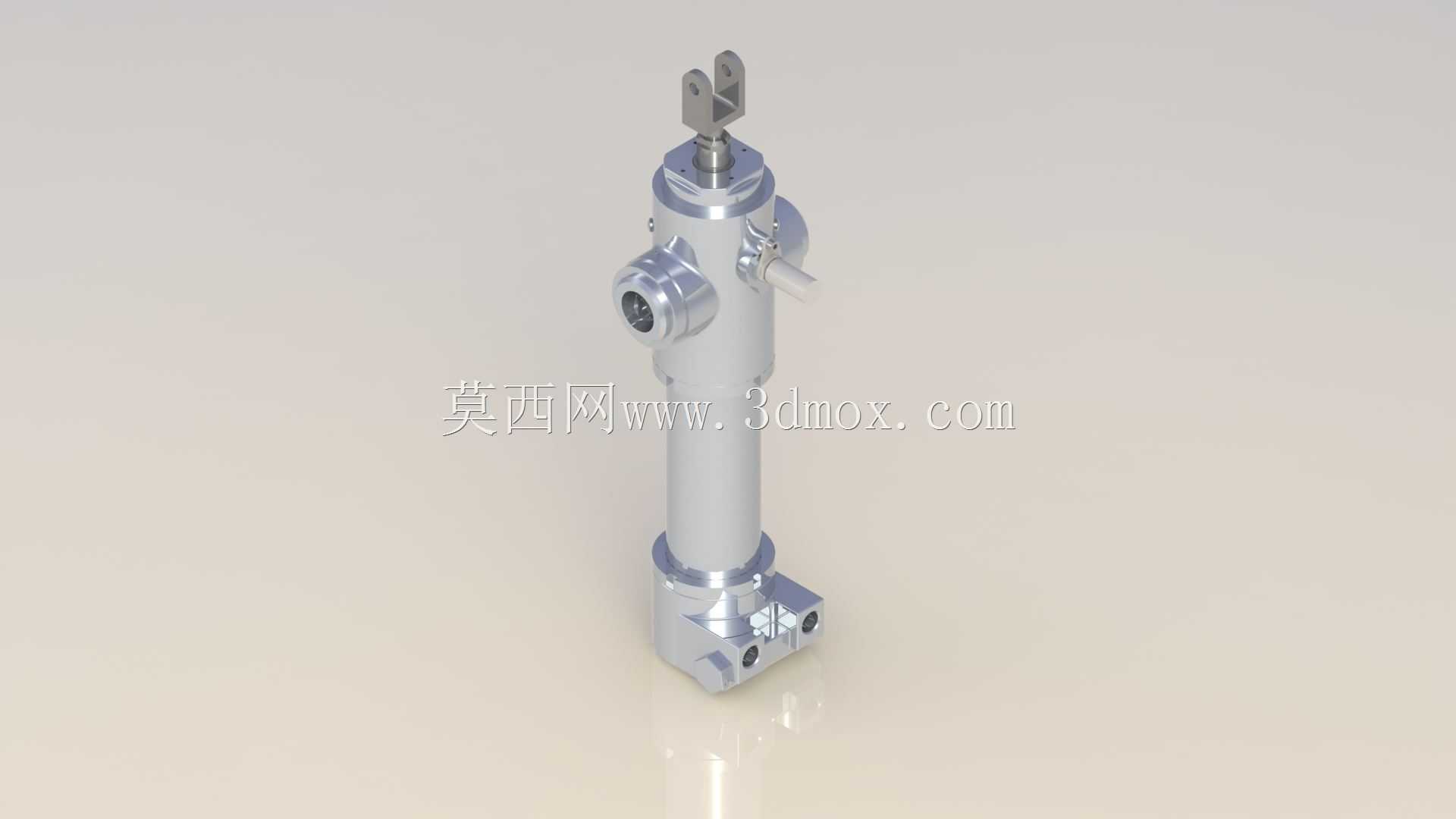

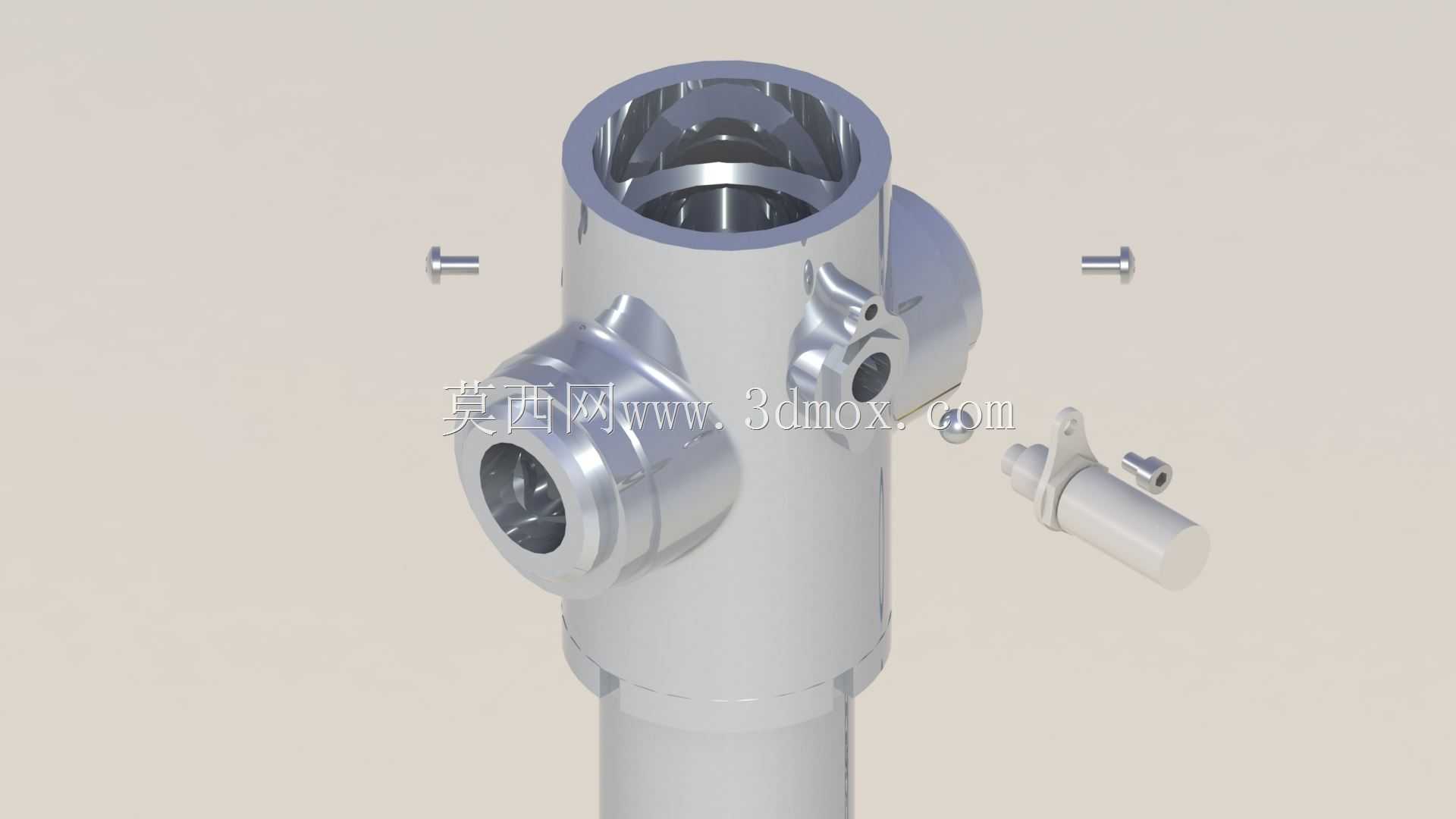

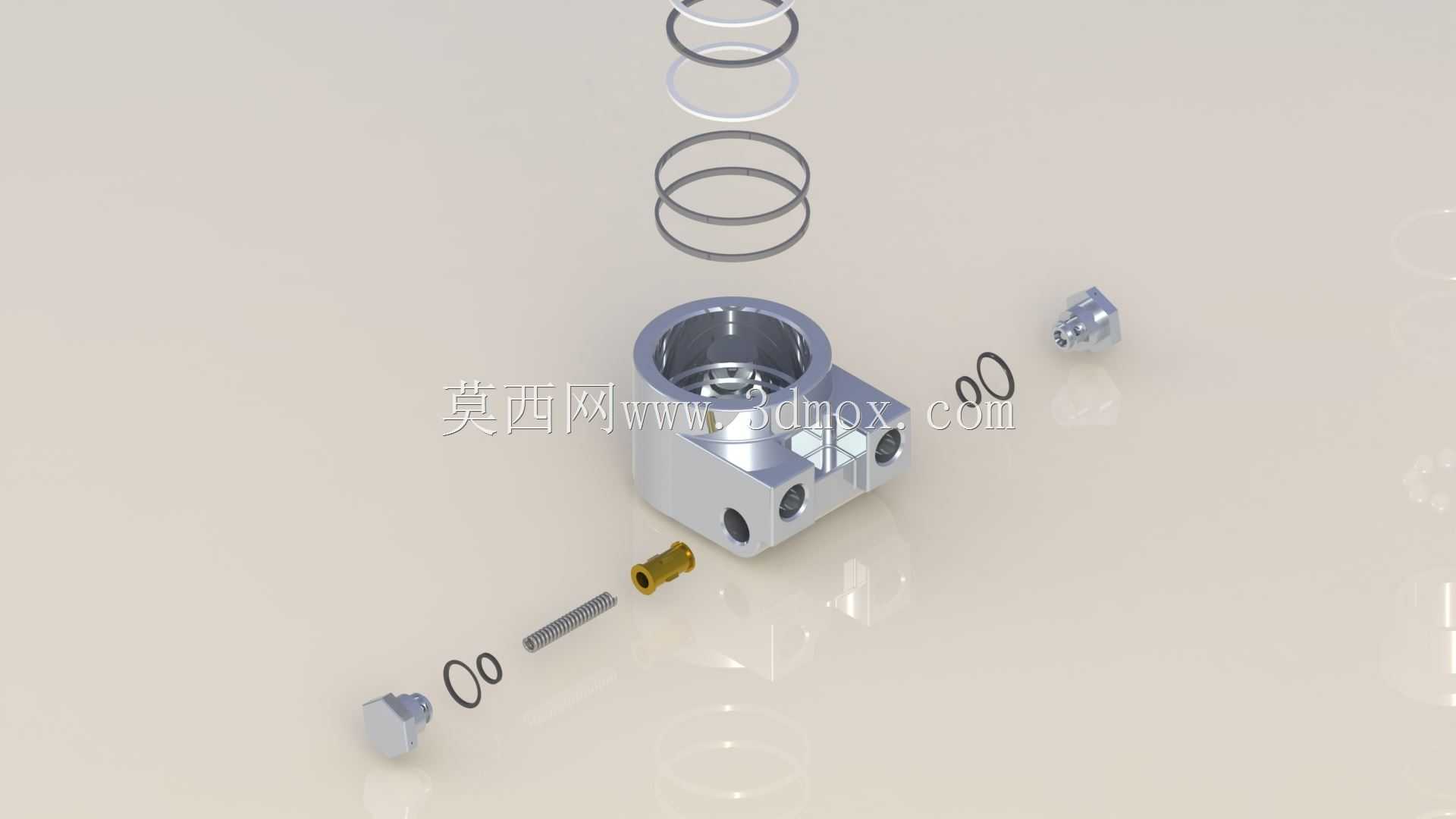

　　从功能特性上看，该活塞采用一体化杆端设计，顶端的双耳叉结构直接用于连接被驱动的负载端，省去了额外的连接接头，既减少了装配环节的连接间隙，也降低了整体结构重量；缸体侧面预留的两个通油接口分别对应活塞的无杆腔与有杆腔，接口采用内螺纹+密封槽的结构形式，可直接与液压管路的快插接头对接，装配时无需额外加工转接结构；底部的安装基座采用带定位销孔的法兰式设计，两个对称布置的安装孔可通过螺栓将作动筒整体固定在机体的安装梁上，定位销孔用于保证安装位置的重复精度，避免长期受交变载荷后出现安装移位。

　　设计思路上，整个结构优先遵循航空部件的等强度设计原则，缸筒外壁做了变壁厚处理，在通油孔所在的应力集中区域适当增加壁厚，在非受力段做减薄处理，平衡强度与重量要求；活塞与缸筒的配合面预留了密封件安装槽位，可适配格莱圈、斯特封这类航空常用的组合密封件，满足-55℃到120℃的工作温度范围下的密封要求，避免高空低温环境下密封失效导致的液压油泄漏；杆端的双耳叉位置做了圆角过渡处理，消除应力集中点，能够承受频繁换向带来的交变冲击载荷，避免长期使用后出现耳叉断裂的故障。

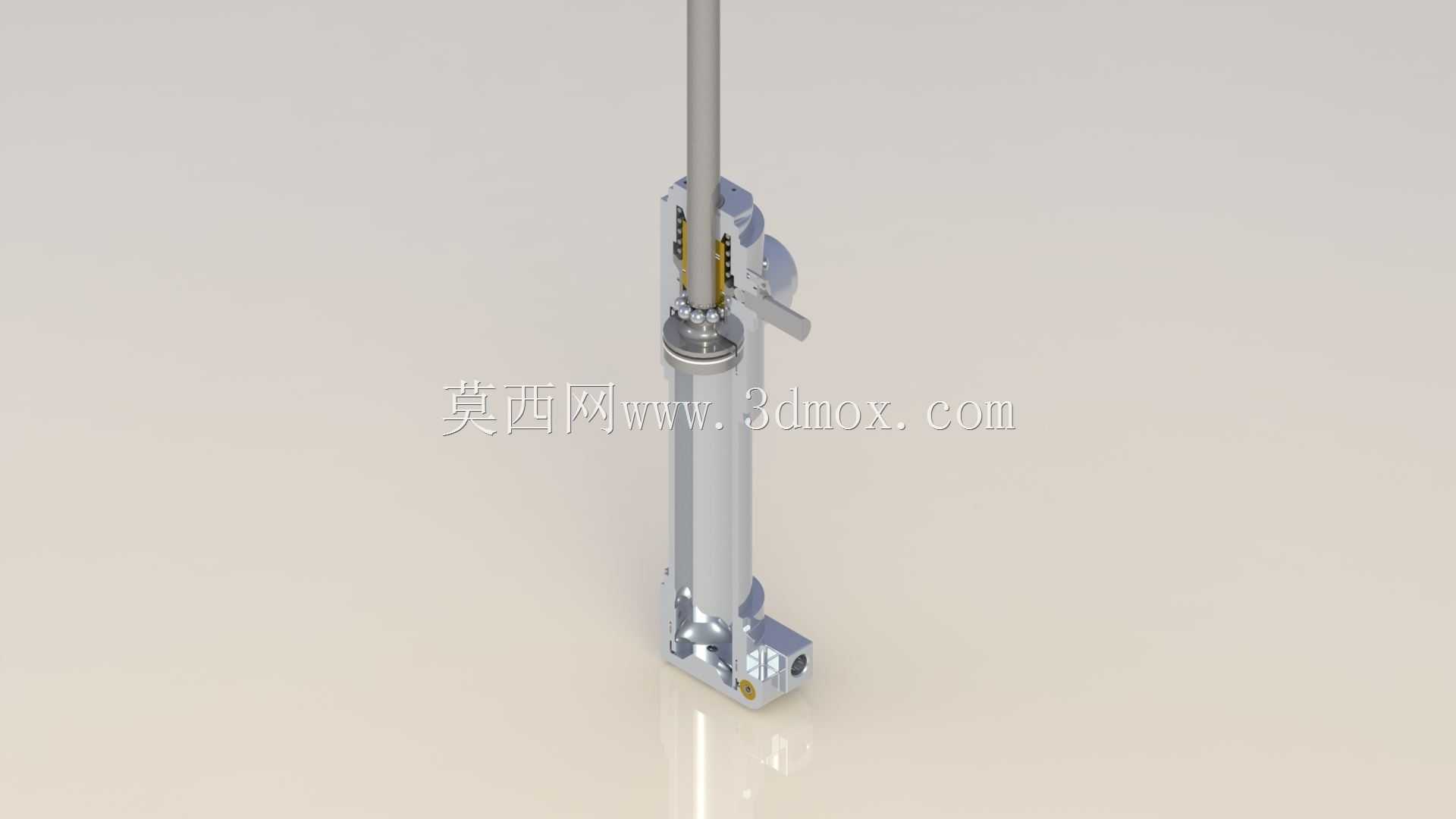

　　从安装边界尺寸来看，该活塞整体为细长型立式结构，最大外径位于缸筒中部的通油接口位置，安装时需要预留出侧面管路的装配空间，底部安装法兰的孔位间距符合通用航空作动筒的安装尺寸规范，可直接适配多数轻型通用飞机的安装接口，无需对机体安装结构做额外修改；活塞杆的伸出长度满足对应工况的行程要求，全伸出状态下杆端的双耳叉不会与周边结构发生运动干涉，全缩回状态下整体长度可收纳进机体的预留安装舱内，不会突出机体表面影响气动外形。

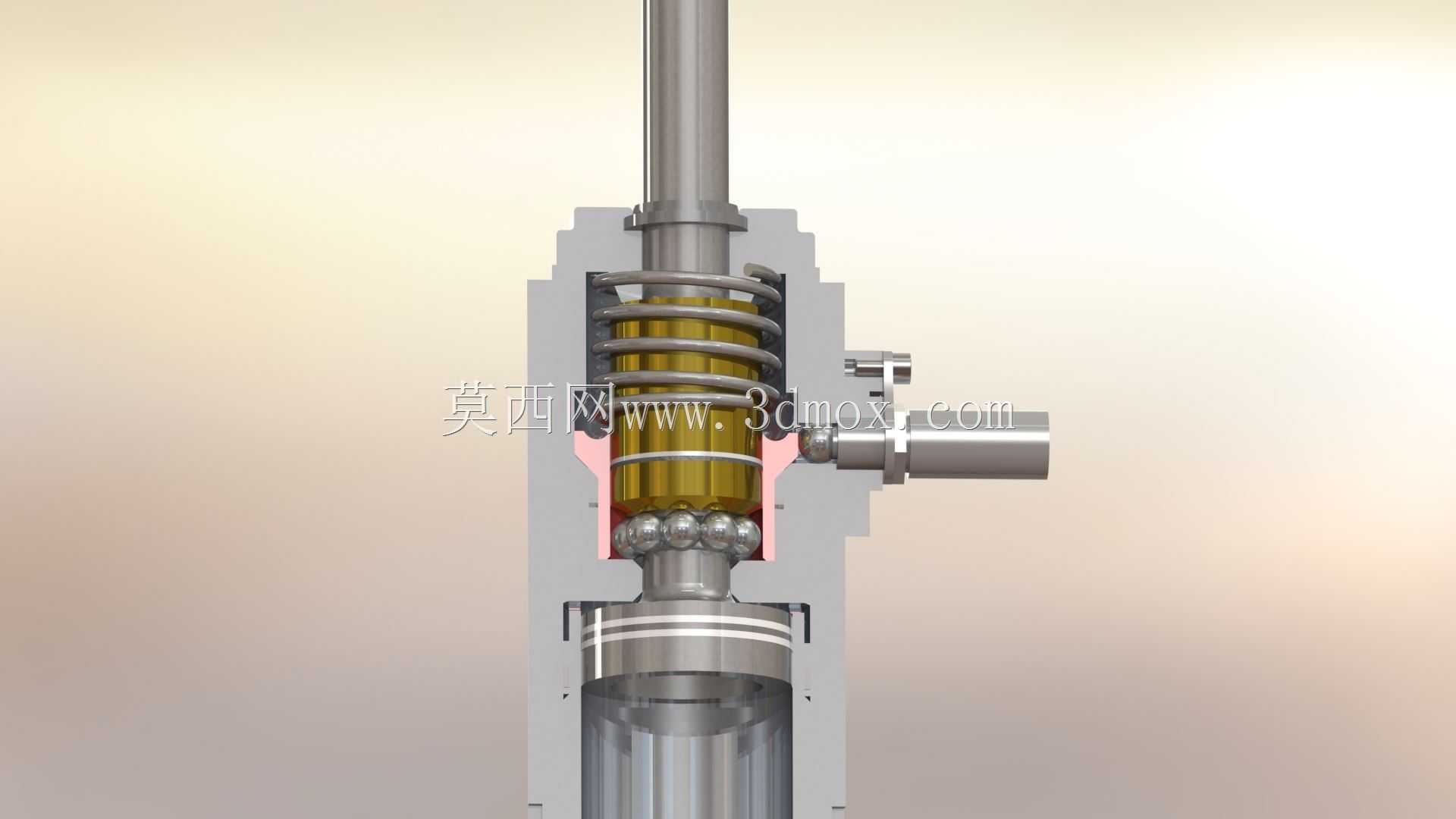

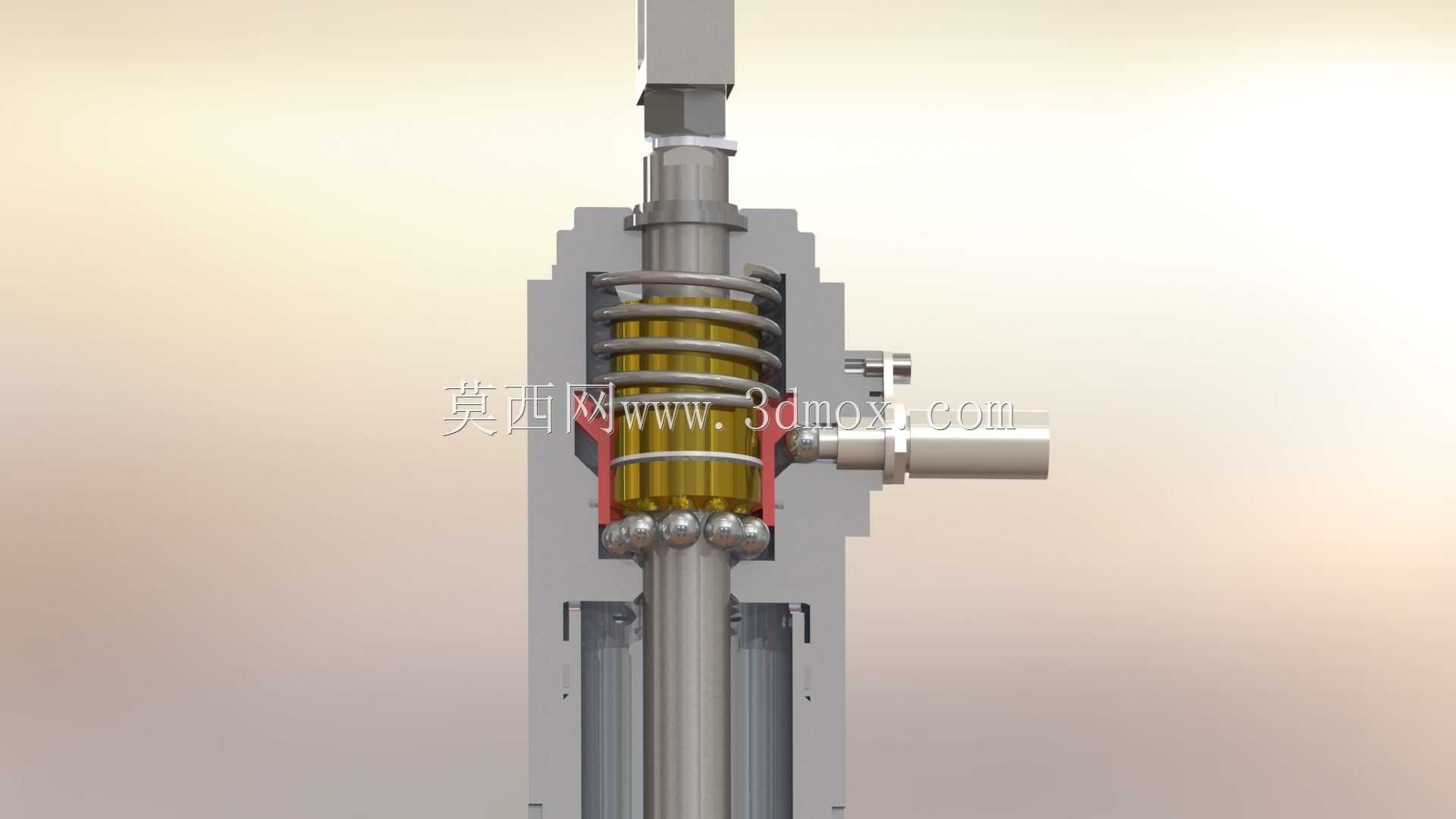

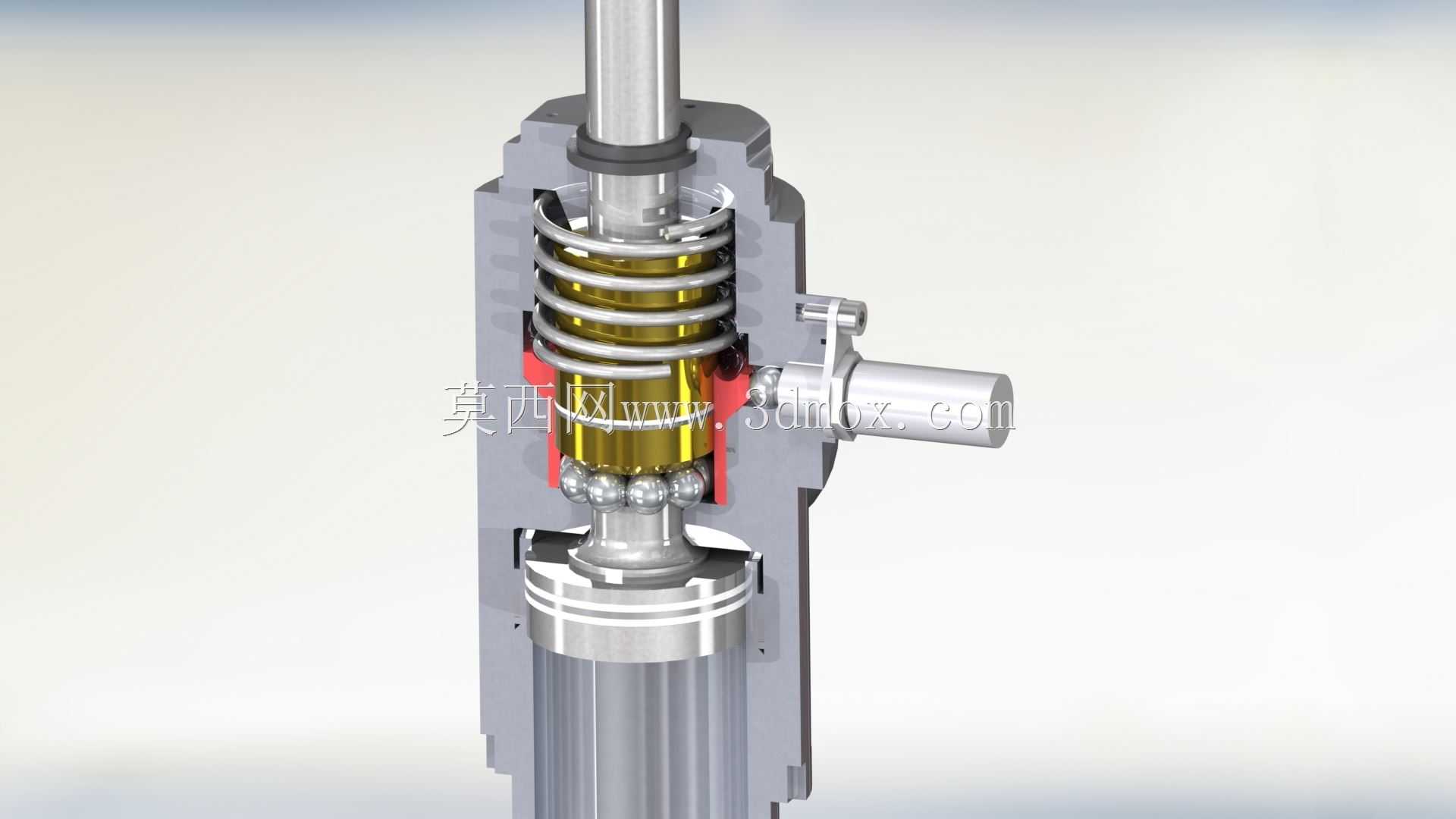

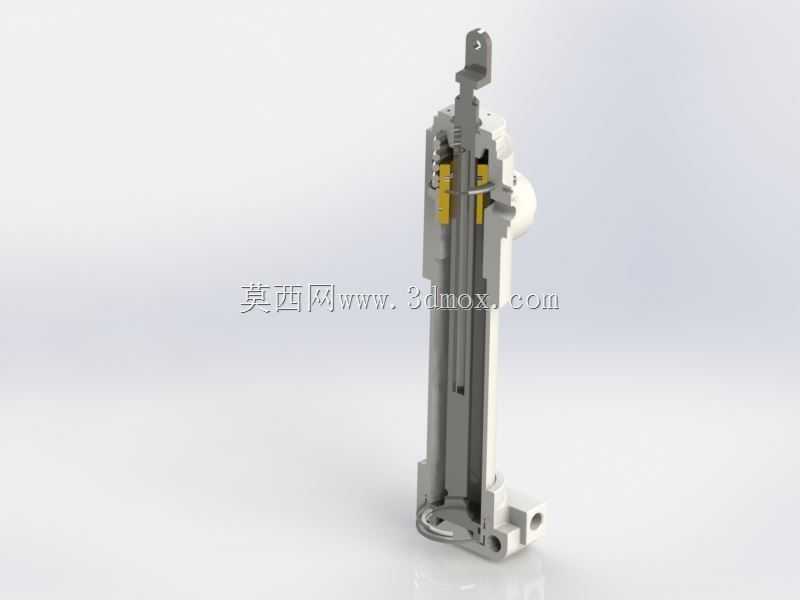

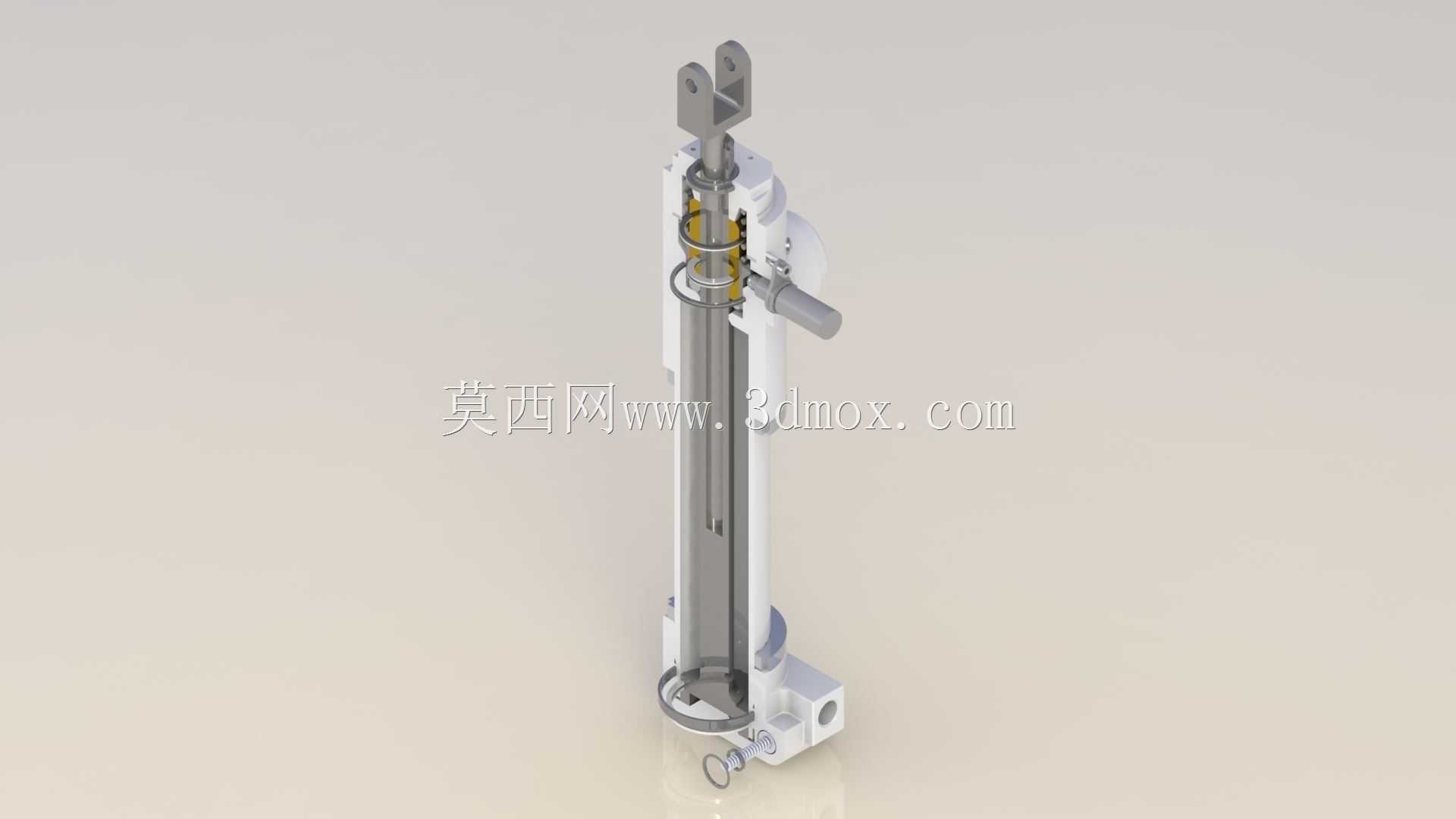

　　结构细节上，缸体外部的金属表面做了阳极氧化处理的结构预留，建模时已经考虑了表面处理层的厚度公差，配合尺寸的公差带按照航空机械加工的IT7级精度预留，加工后无需额外修配即可完成装配；活塞内部的缓冲结构设计在行程两端，当活塞运动到接近端点位置时，缓冲柱塞会提前切断通油路径，通过节流作用降低活塞的运动速度，避免硬冲击对连接结构造成损伤，这一设计对于需要频繁启停的舵面操控工况尤为重要，能够大幅降低结构的疲劳损耗，提升部件的全生命周期使用寿命。
