航空发动机轻量化金属安装固定支架

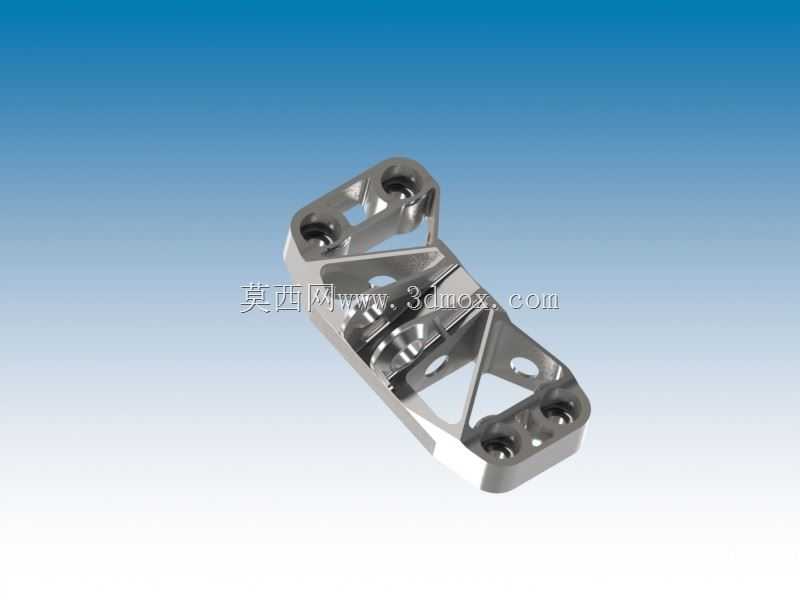

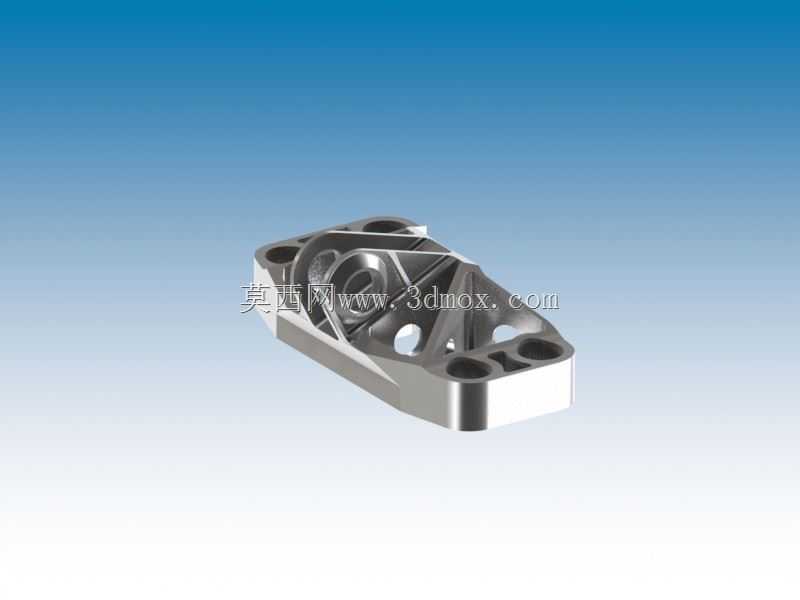

　　在航空动力系统的装配环节中，安装支架是连接发动机本体与机身承力结构的核心传力部件，这类零件的设计直接关系到动力单元的安装可靠性、振动传递特性以及整机的重量控制水平。不同于地面设备的安装支架，航空场景下的支架需要同时承受发动机工作时产生的持续振动、不同飞行姿态下的交变载荷，还要在极端温差、高空低压环境下保持结构尺寸稳定性，不能出现蠕变或者应力松弛导致的连接失效问题。这款支架采用一体化铣削成型的结构设计，整体没有拼接焊缝，避免了焊接部位应力集中带来的疲劳断裂风险，主体轮廓为对称式的长条形布局，两端分布的沉头安装孔用于和机身承力梁上的预装螺栓对接，孔位的同轴度公差控制在0.02mm以内，保证安装时不会出现强制装配带来的附加内应力。

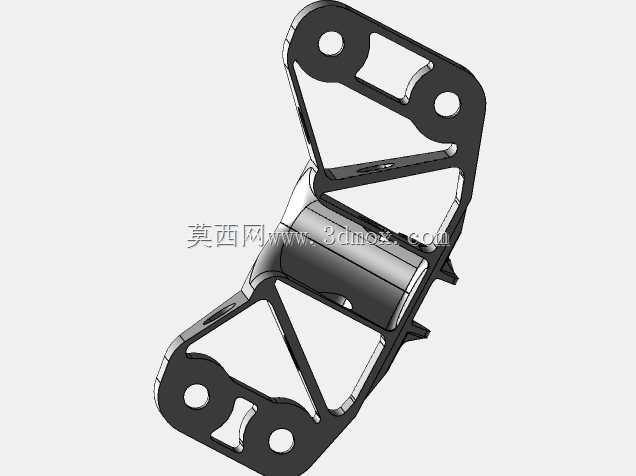

　　中间区域的镂空筋条布局是整个设计的核心部分，筋条的走向完全按照载荷传递路径排布，在主承力方向上保留足够的材料厚度，非承力区域则通过拓扑优化去除多余材料，最终实现的减重幅度相比同载荷等级的实心支架超过七成，这对于对重量极其敏感的航空装备来说，每减少一克结构重量都能带来直接的燃油效率提升或者有效载荷增加。从安装边界来看，支架的底面为全平面加工，平面度公差满足与安装基面的紧密贴合要求，不会出现局部间隙导致的受力不均；上部的定位凸台与发动机壳体上的安装槽精准匹配，装配时可以快速实现定位，不需要额外的工装辅助就能完成初步对位，大幅提升总装环节的作业效率。在实际使用场景中，这类支架不仅要承担发动机的静态重量，还要承受发动机启动、加减速、机动飞行时产生的冲击载荷，所以在结构设计时特意在孔位周边做了局部加厚处理，避免螺栓压紧力导致的孔口变形；筋条与主体的连接位置全部采用大圆角过渡，消除直角部位的应力集中点，让载荷可以顺着筋条平滑传递到两端的安装点位，不会在局部出现应力峰值。很多人在做这类承力支架设计时容易陷入两个误区，要么为了保证强度盲目增加材料厚度导致重量超标，要么过度追求减重把筋条做的过薄导致刚性不足，在发动机持续振动下出现共振问题。这款支架的筋条厚度、镂空区域的尺寸都经过了模态仿真校核，其一阶固有频率避开了发动机常用工作转速下的振动频率区间，不会在运行过程中出现共振放大的问题，从根源上降低了支架疲劳失效的概率。表面处理采用的是硬质阳极氧化工艺，

　　既提升了金属表面的硬度和耐磨性，避免安装过程中出现表面划伤，也能在高空高湿、温差变化大的环境下具备足够的防腐蚀能力，不需要额外做防腐涂层就能满足全寿命周期的使用要求。在装配逻辑上，支架两端的安装孔采用等距排布，具备一定的安装调节余量，可以适配小范围的制造公差累积，不会因为相邻零件的尺寸偏差导致无法装配；中间的镂空区域除了减重作用之外，还能为发动机周边的管路、线束提供布置空间，不需要额外在支架上焊接走线卡子，线束和管路可以直接从镂空位置穿过，让动力舱的布局更加紧凑。从结构设计的细节来看，支架所有的外露棱边都做了倒钝处理，没有尖锐的边角，既避免装配过程中划伤操作人员，也不会在振动过程中割伤周边的线束和管路；沉头孔的深度经过精确计算，

　　螺栓安装完成后头部完全沉入孔内，不会突出支架表面，避免和周边运动部件发生干涉。这类支架的设计逻辑同样可以延伸到其他对重量和强度有双重要求的装备领域，比如高端赛车、轨道交通装备的动力单元安装，核心都是在满足承力要求的前提下最大化去除冗余材料，同时兼顾装配工艺性和使用可靠性，不能为了某一个指标牺牲其他维度的性能。很多初级工程师在做这类结构件设计时，往往只关注静态强度是否达标，忽略了动态振动特性、装配公差适配、周边部件干涉这些实际使用中才会暴露的问题，最终做出来的模型看起来符合强度要求，实际装机后却会出现各种各样的问题。这款支架的每一处结构细节都对应着实际使用中的具体需求，没有多余的装饰性结构，所有的几何特征都是为了实现传力、减重、安装适配的核心功能，是典型的面向工程实际应用的结构设计作品。
