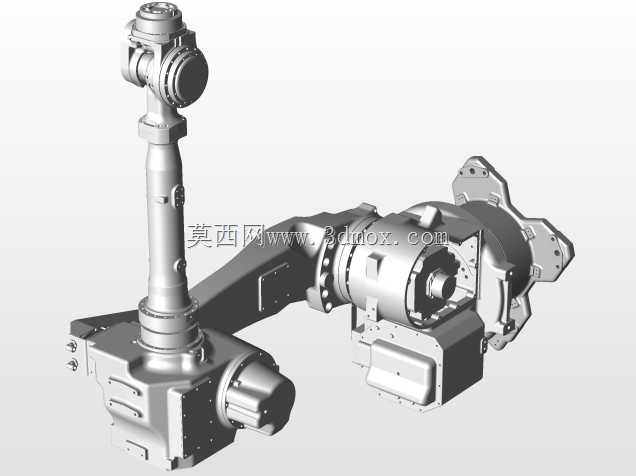

纳智六轴多负载工业机械臂结构设计

这款六轴工业机械臂面向中重载作业场景打造，覆盖35kg、50kg、70kg三档有效负载规格，可适配不同生产环节的载荷需求，是离散制造产线中实现柔性自动化作业的核心执行单元。在实际生产场景中，该系列机械臂可承担数控机床上下料作业，面对切削液喷淋、金属碎屑飞溅的严苛加工环境，其腕部标配IP67防护等级，机身本体达到IP54防护标准，可在潮湿、多粉尘的加工车间长期稳定运行，避免切削液、金属粉尘侵入关节内部造成元器件损耗，大幅降低设备运维频次。同时该机械臂也可适配产线物料搬运、成品码垛、视觉分拣、工件转运等多类作业场景，大负载版本可承载大体积重型工件的转移需求，适配汽车零部件制造、五金加工、家电生产、仓储物流等多个领域的自动化升级需求。从设计思路来看，该机械臂采用关节式六轴串联结构，通过六个回转关节的协同运动，可实现工作空间内任意角度的位姿调整，重复定位精度可达±0.07mm，能够满足精密装配、高精度上下料等对定位精度有严格要求的作业场景；其水平延伸距离可达2050mm，较大的工作半径可覆盖多台机床、多个工位的作业范围，单台机械臂即可服务多台加工设备或多个作业工位，帮助企业减少产线设备投入成本。在安装边界层面，该机械臂采用底座固定式安装结构，底座预留标准安装孔位，可直接固定在地面安装基座或专用设备机架上，安装前需确认安装平面的平面度与承载能力，确保底座固定后无晃动、无偏移，避免机械臂高速运动时产生振动影响作业精度；机械臂各关节运动范围经过合理规划，在安装时需预留足够的安全运动空间，避免机械臂运行过程中与周边设备、防护栏产生干涉，同时可根据产线布局需求调整底座安装朝向，优化机械臂的作业覆盖范围，适配不同的产线排布方案。在功能特性上，该机械臂的关节驱动模块采用一体化集成设计，将伺服电机、减速机构、制动模块集成在关节内部，既缩减了机械臂整体外形尺寸，也提升了关节传动的刚性与响应速度，可实现高速平稳的启停与轨迹运动，在高速码垛、快速上下料场景中可有效缩短作业节拍，提升产线整体生产效率。机械臂末端预留标准安装法兰，可快速适配夹爪、真空吸盘、焊枪、打磨头等不同类型的末端执行器，通过快速更换末端工装即可切换作业功能，实现单台设备适配多类生产工序的柔性生产需求，帮助制造企业提升产线的灵活度，适配多品种小批量的生产模式。
