遥控模型车用大扭矩数字舵机结构设计

这款数字舵机主要面向1/8比例的越野卡车、大脚怪物卡车等遥控模型车的转向与油门控制场景，是RC模型动力传输链路里的核心执行部件，负责将接收机输出的控制信号转化为舵盘的精准角度摆动，直接决定模型车的转向响应精度、油门控制线性度以及大负载工况下的动作稳定性，在攀爬车、短卡、竞速卡车等对舵机扭矩和响应速度有较高要求的模型品类中应用广泛。

从功能特性来看，该舵机采用无刷电机作为动力源，相比传统有刷舵机具备更长的使用寿命、更低的运转噪音和更强的抗堵转能力，搭配数字控制电路可以实现更精准的中位定位，信号响应延迟更低，不会出现模拟舵机常见的中位漂移问题。传动部分采用金属齿轮组，配合滚珠轴承支撑输出轴，能够承受大扭矩输出时的齿轮啮合冲击力，避免大负载打方向时出现扫齿故障，钛金属材质的齿轮具备更高的表面硬度和耐磨性能，可适应模型车越野场景下频繁的冲击负载。

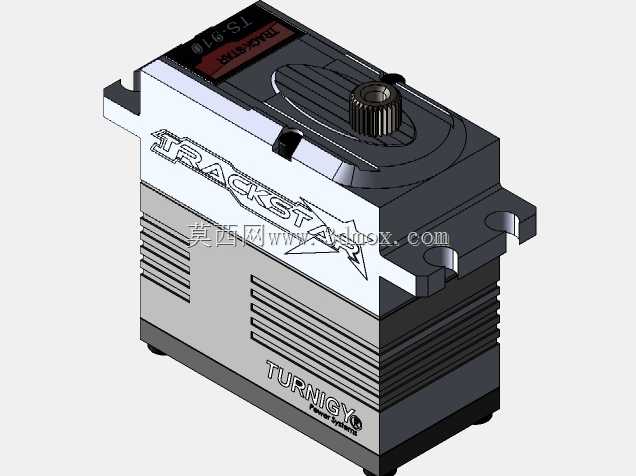

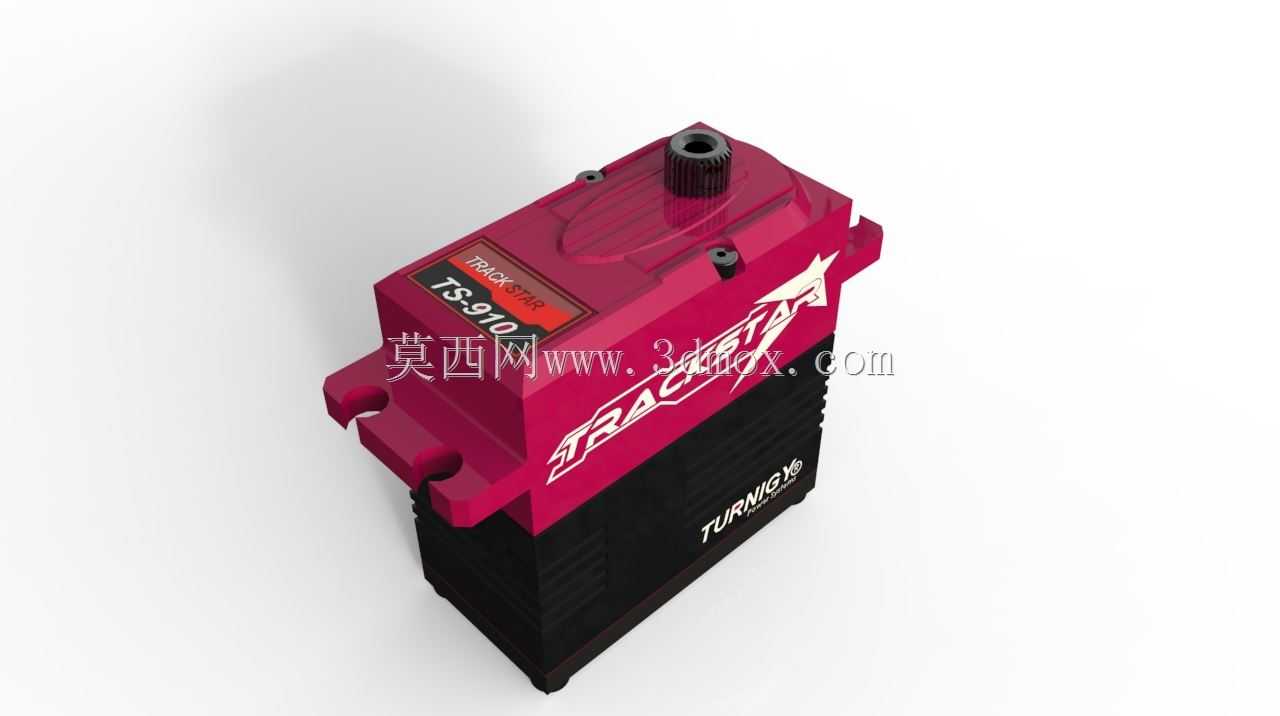

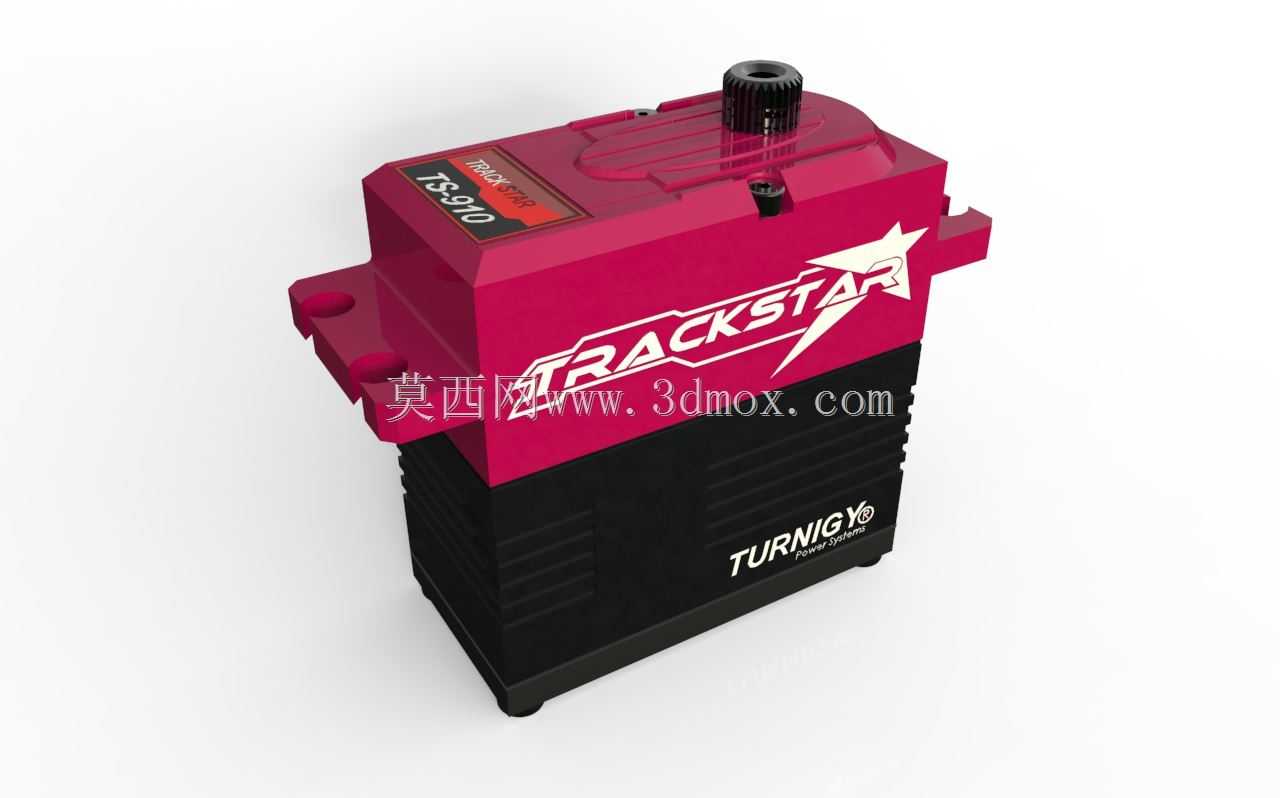

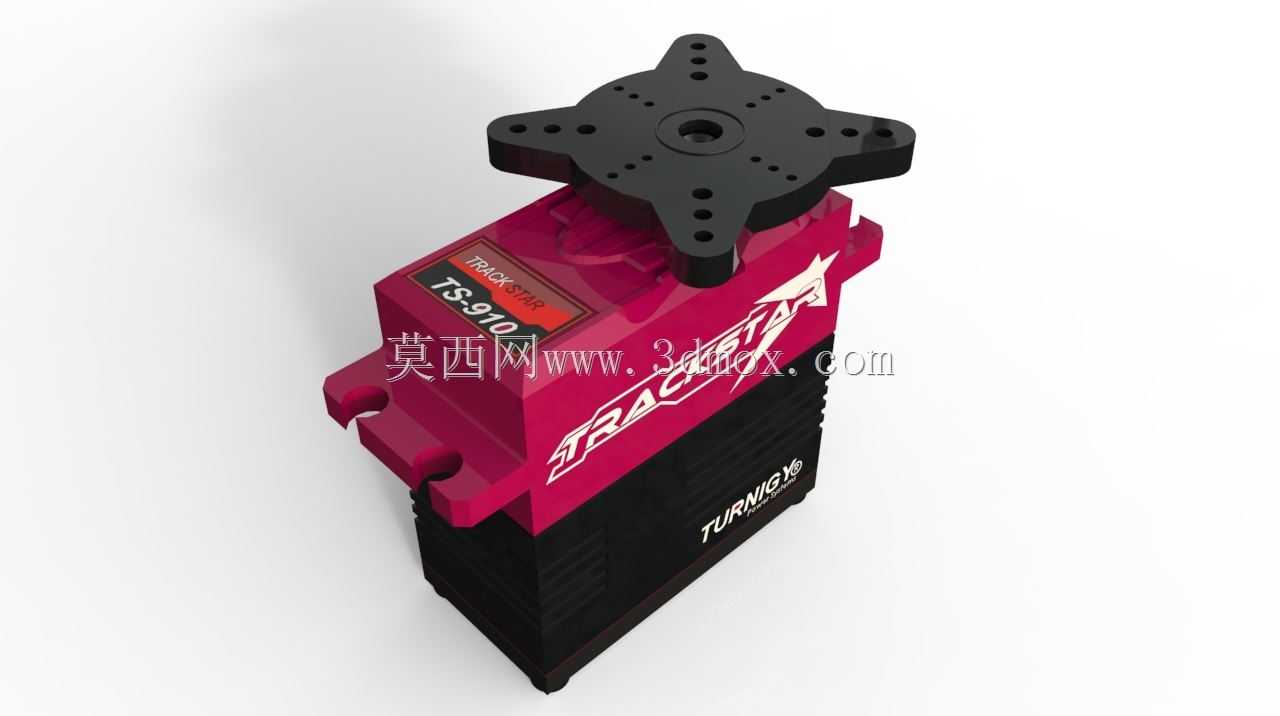

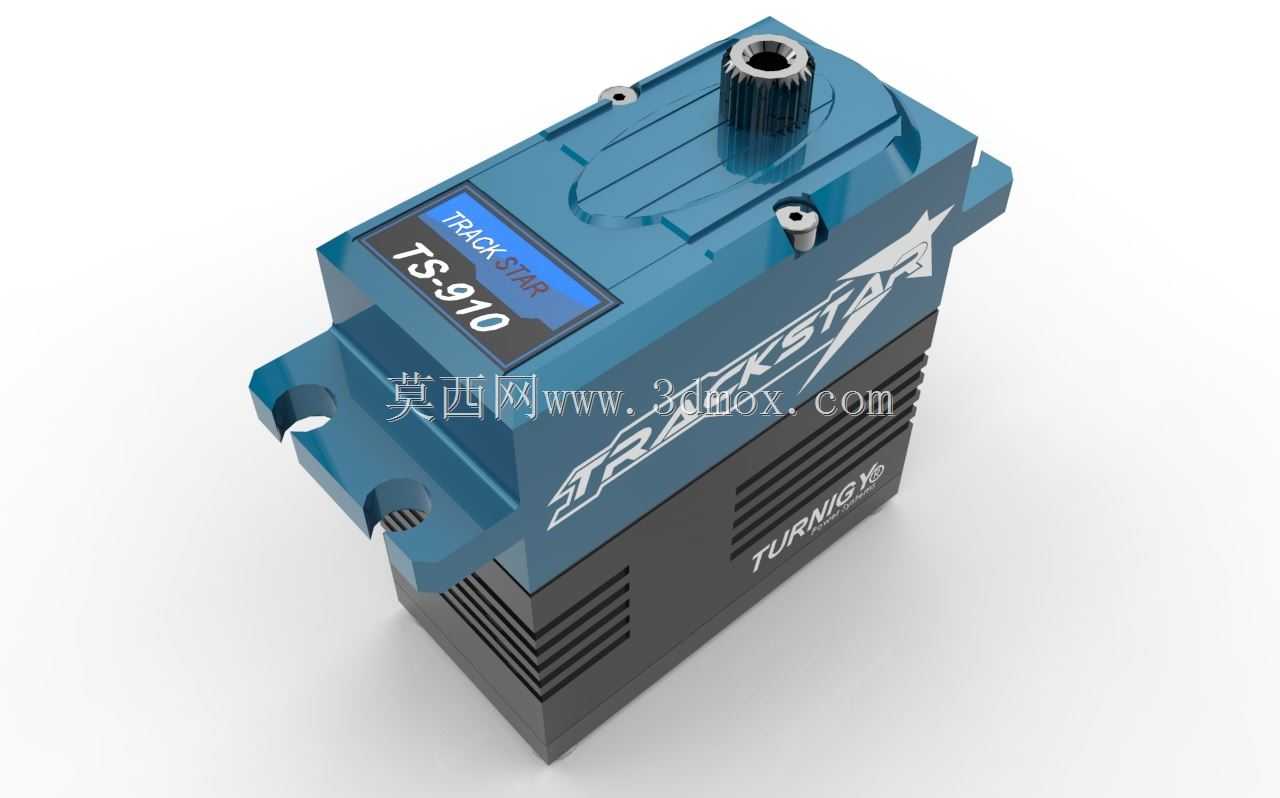

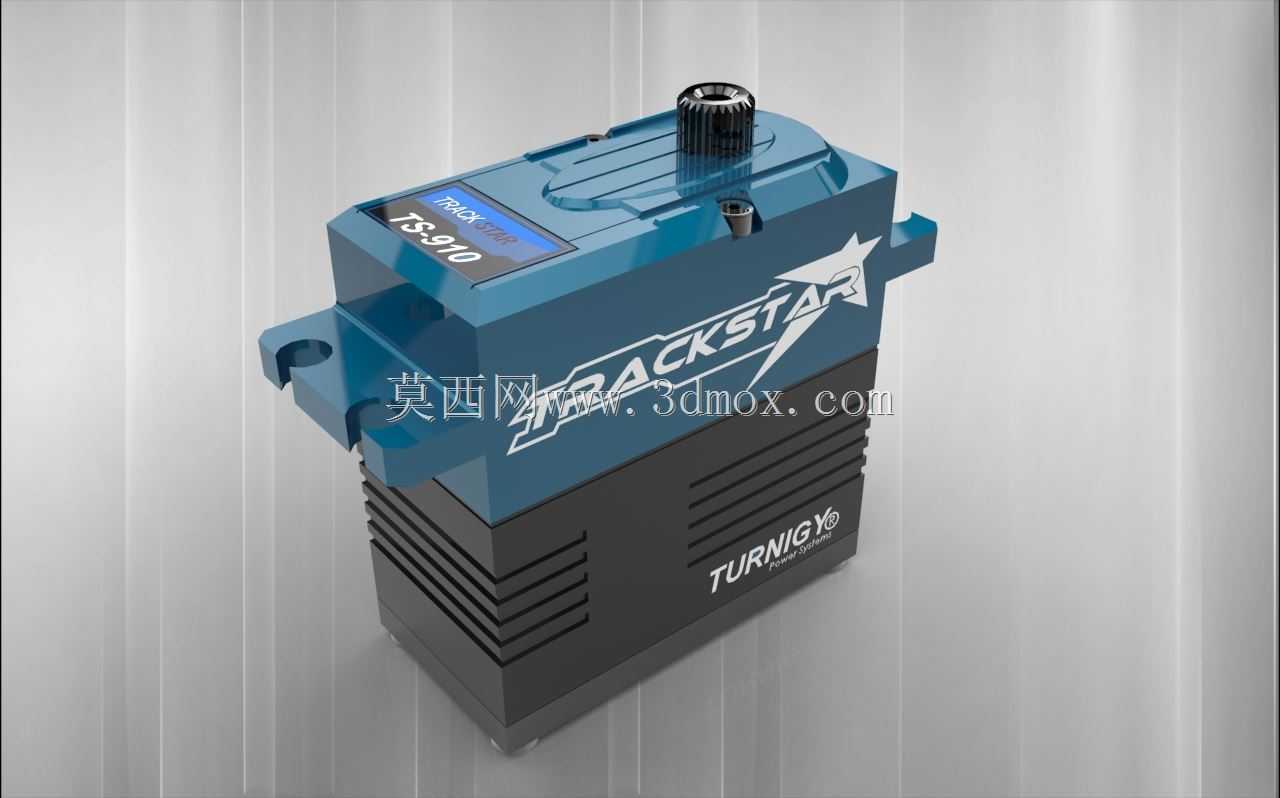

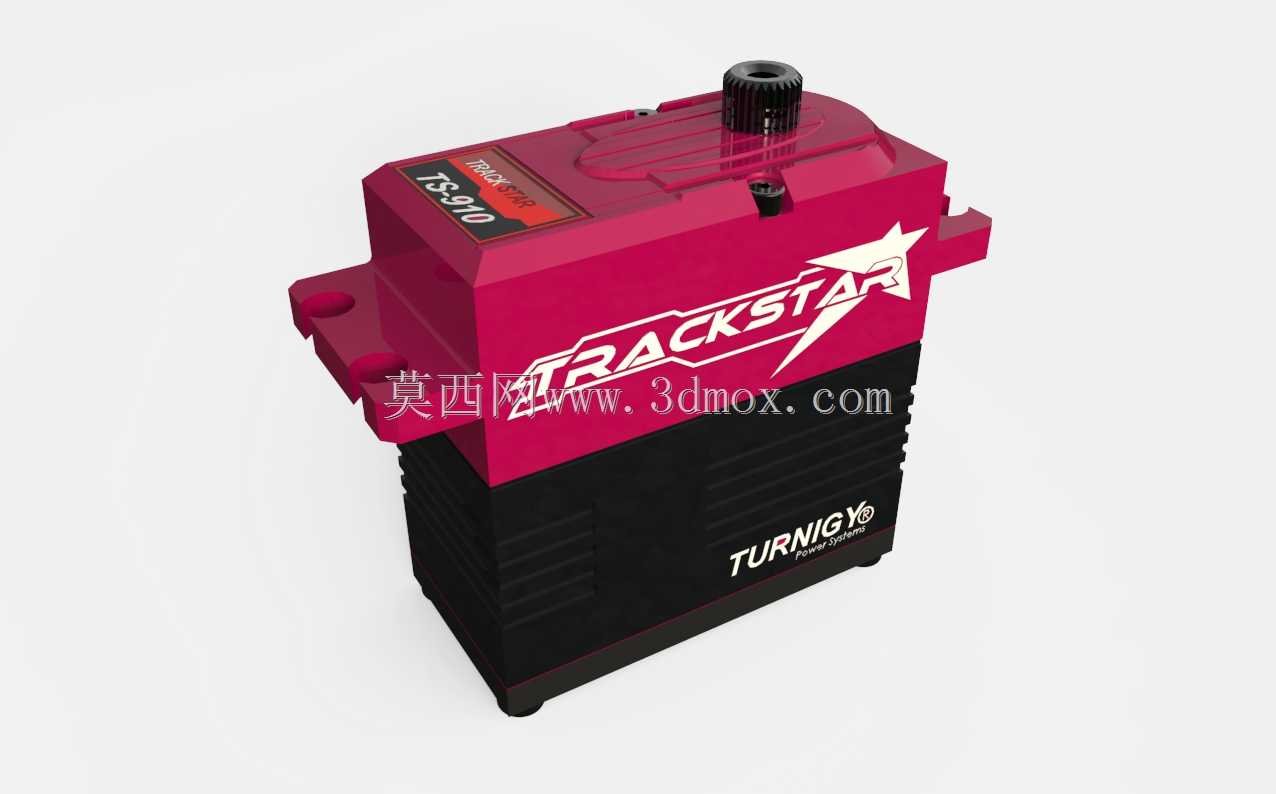

设计思路上，这款舵机采用上下分体式壳体结构，上半部分为高强度工程塑料材质的上盖，集成了舵机固定耳、输出轴安装位和散热加强筋，表面的星形标识区域既做了品牌视觉区分，也通过凹凸结构提升了上盖的结构强度，避免安装锁紧时出现壳体开裂；下半部分为散热壳体，表面设计有密集的横向散热筋，可以快速将无刷电机和驱动电路工作时产生的热量导出，延长高负荷工作状态下的持续运行时间。输出轴采用标准25T齿形规格，可兼容市面上绝大多数通用舵机摇臂、舵盘配件，无需额外改装即可直接替换同规格标准舵机。

安装边界方面，该舵机的三维尺寸为39mm×19mm×38.5mm，属于标准尺寸舵机范畴，两侧的固定耳采用双孔位设计，安装孔距符合通用舵机安装标准，可以直接适配绝大多数1/8比例模型车的舵机安装位，无需额外修改安装支架。舵机出线长度为300mm，采用JR标准双叶插头，可直接匹配市面上主流的模型接收机接口，接线时无需额外转接线材。整体重量控制在66g，在保证结构强度和扭矩输出的前提下尽可能降低了自重，不会给模型车带来过多的簧下重量负担，有利于提升模型车的操控灵活性。在扭矩参数上，6.0V供电时可输出25.8kg.cm的保持扭矩，7.4V高压供电时扭矩可达30.6kg.cm，动作速度在6.0V时为0.16秒每60度行程，7.4V时可提升至0.14秒每60度，兼顾了大扭矩输出和快速响应能力，既可以满足越野场景下大尺寸越野胎转向时的大扭矩需求，也能适配竞速场景下对转向响应速度的要求。
