小型巡线移动机器人机械结构设计

这款巡线移动机构主要面向教学实训、小型物料转运、固定路径巡检等场景设计，可在预设的标识线路上完成自主循迹行走，适配电子类、机械类基础实践教学场景，也可作为小型自动化产线的定点转运载体，在平整的室内硬质地面环境下稳定运行，无需复杂的外部导航设施即可完成固定路径的往返移动作业。

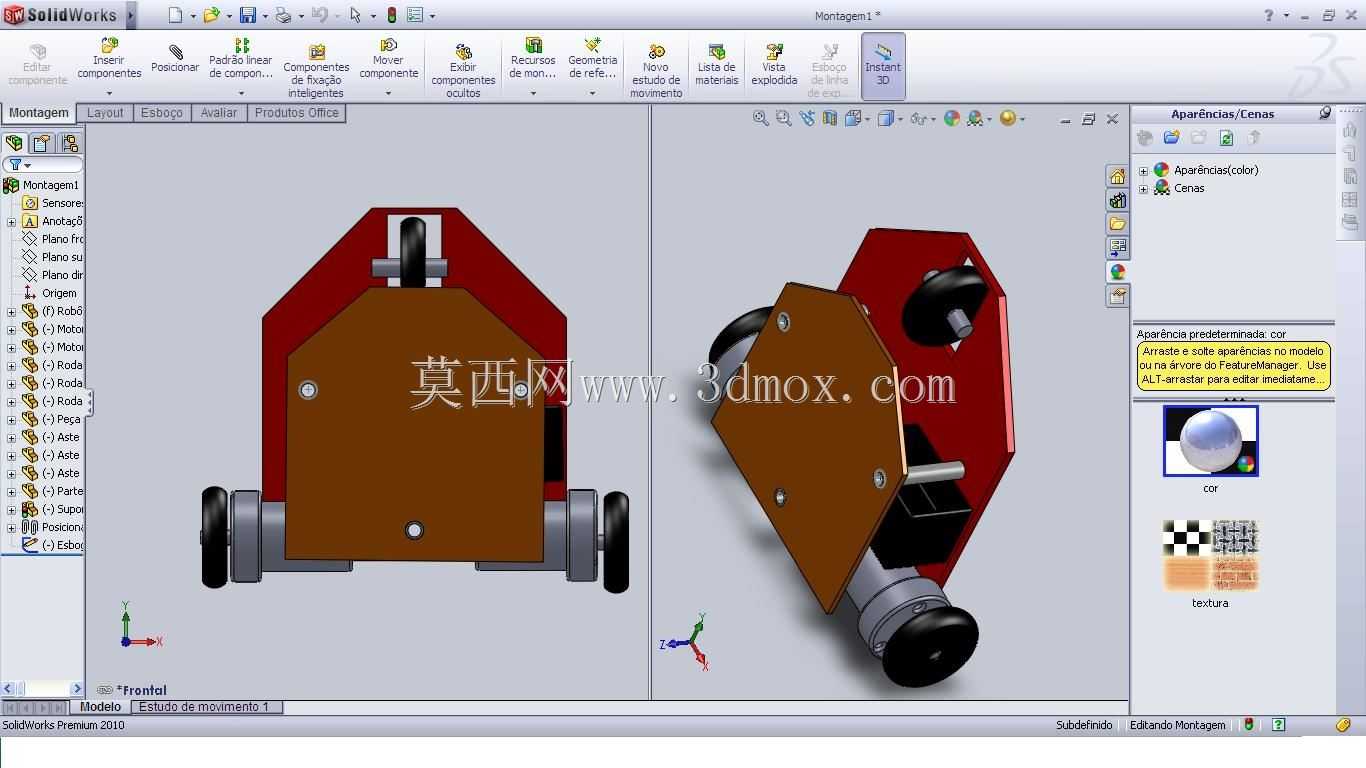

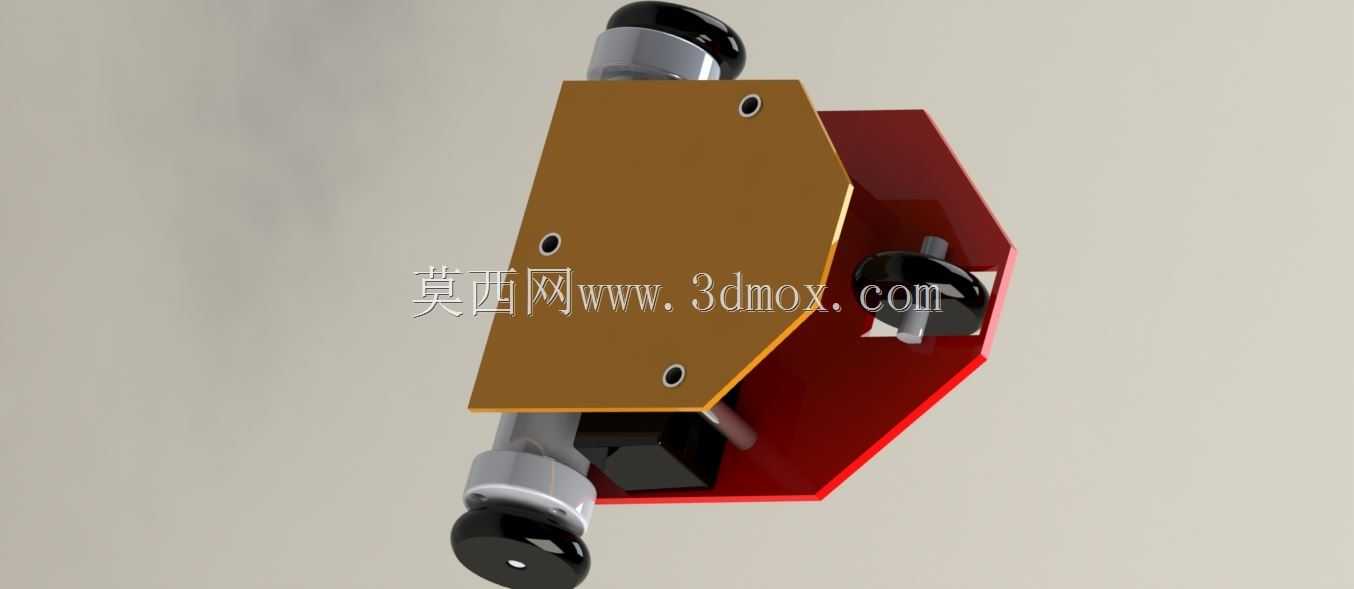

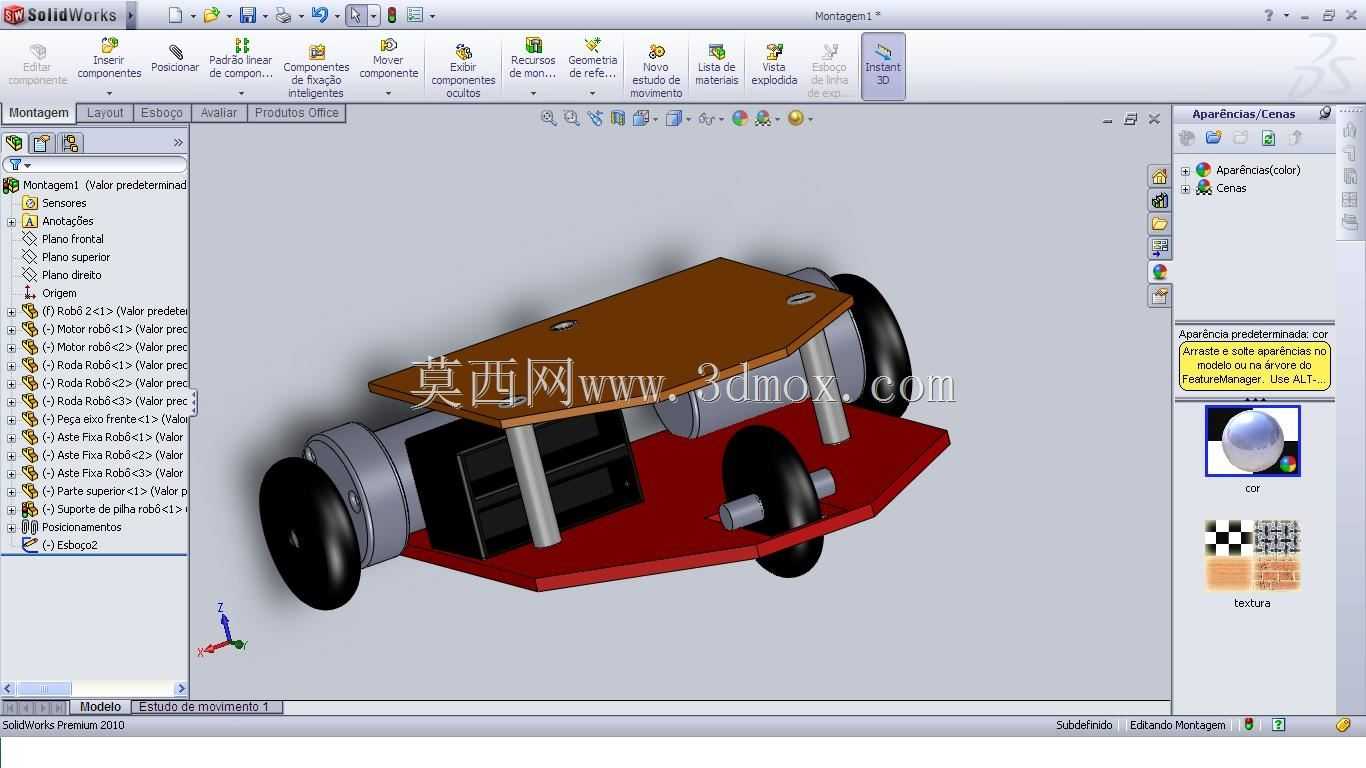

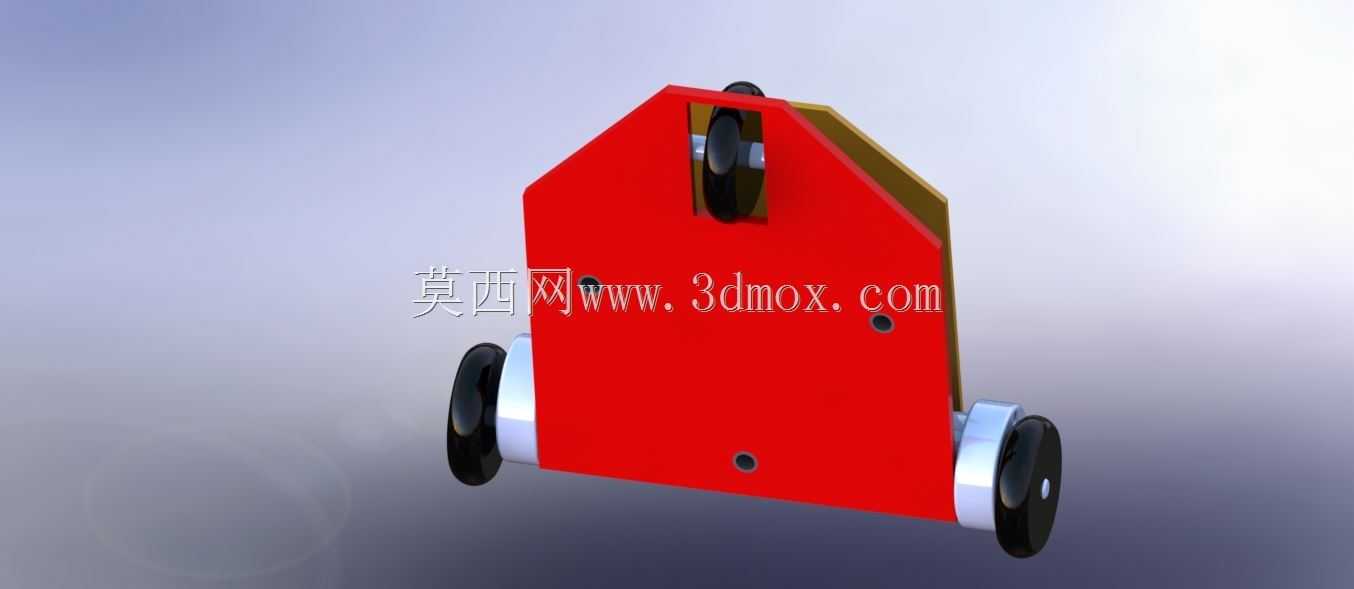

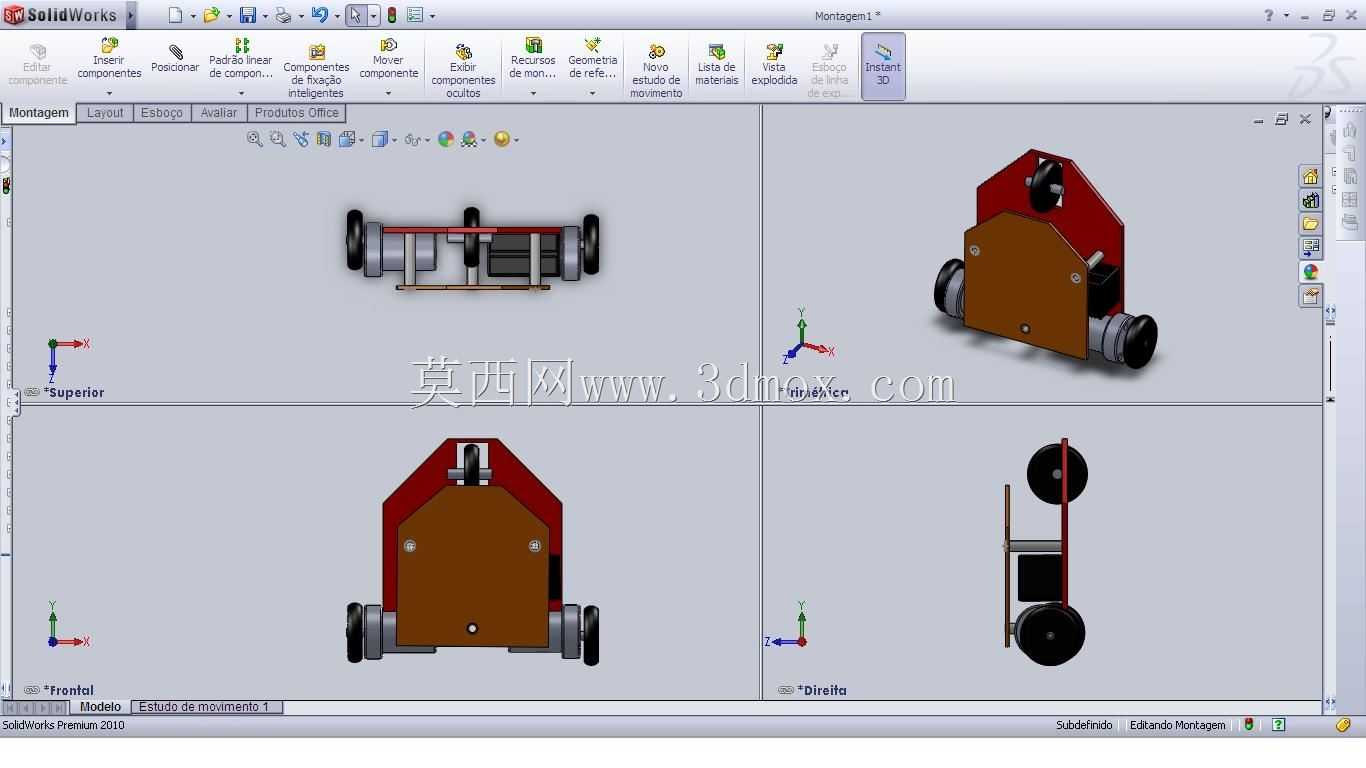

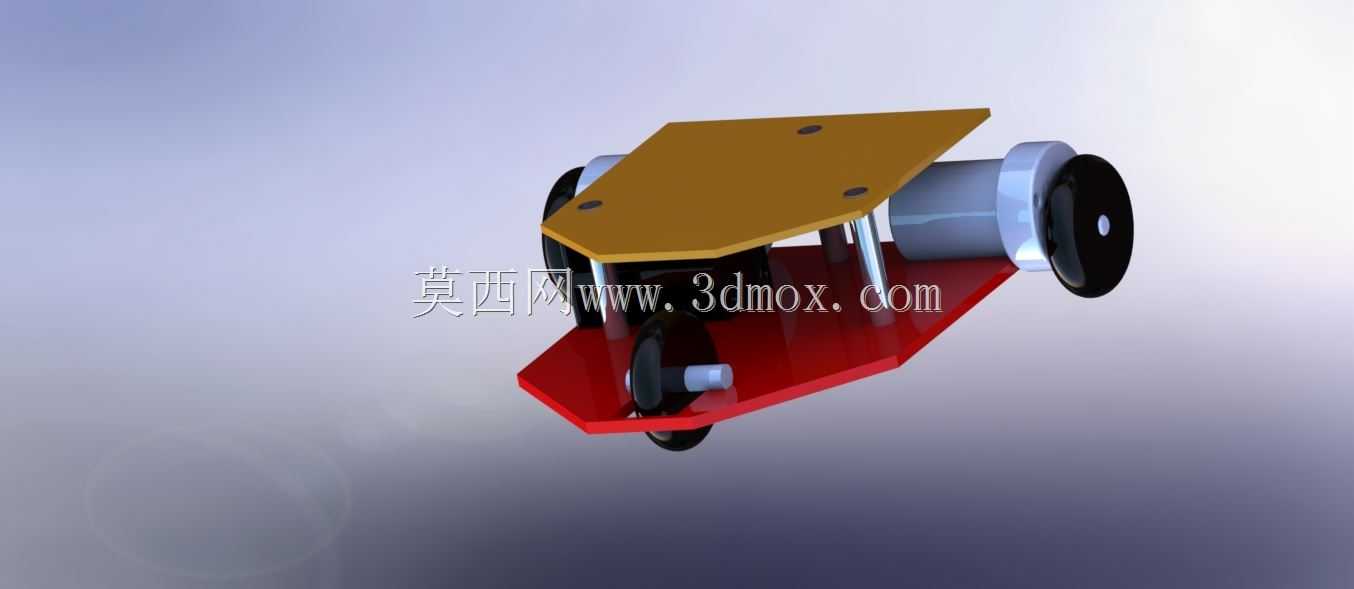

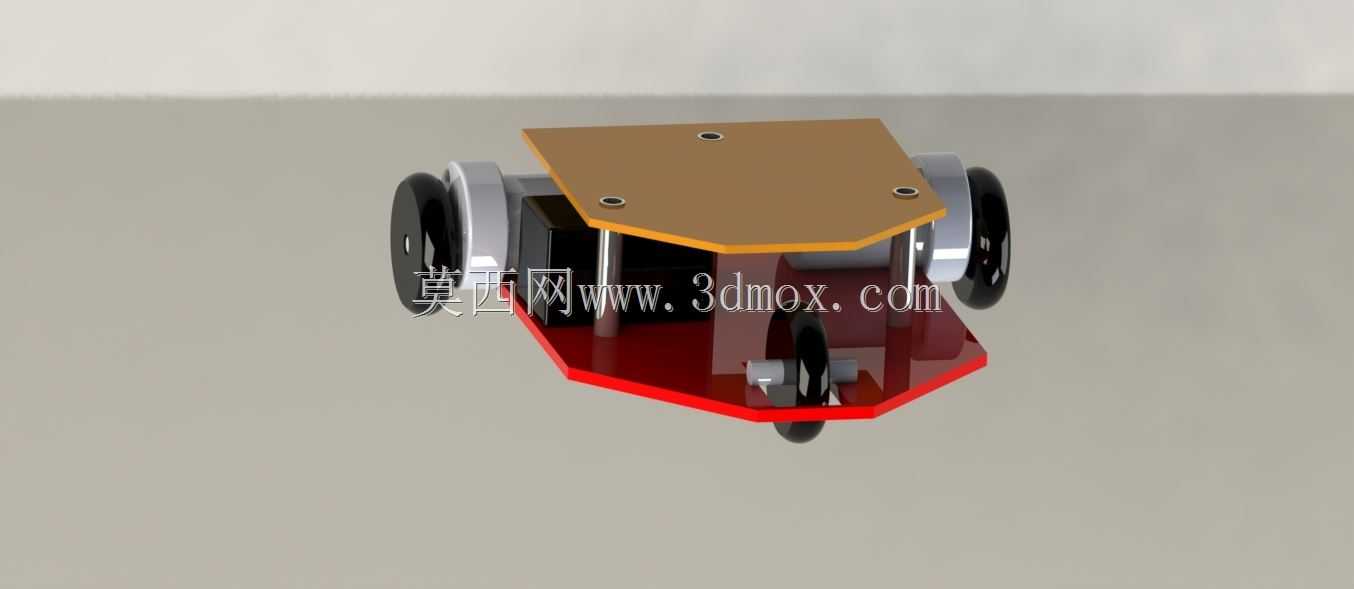

从功能特性来看，该机构采用双轮差速驱动布局，搭配多组从动支撑轮保证行走过程的机身稳定性，机身主体采用弯折钣金件作为承载框架，上层安装板预留了多组标准安装孔位，可根据实际使用需求加装巡线传感器模块、小型载物台、警示组件等拓展配件，驱动轮采用高摩擦系数的橡胶轮面，能够在环氧地坪、PVC地板、木质桌面等常见室内平整地面获得足够的抓地力，避免行走过程中出现打滑偏移的问题。机身的护边结构采用弯折成型的红色钣金件，既可以对内部的驱动组件、接线模块形成物理防护，避免运行过程中碰撞剐蹭损坏内部元件，也能通过醒目的颜色标识提升设备运行时的辨识度，降低作业环境中人员误碰的概率。

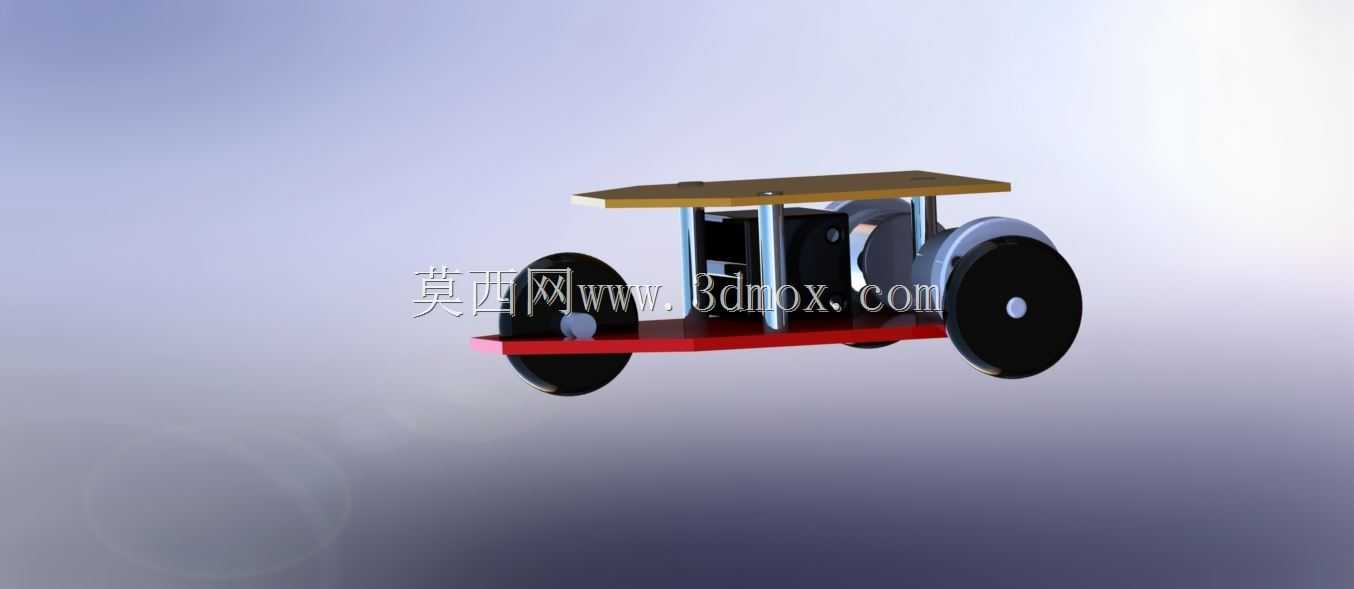

在设计思路上，该结构优先考虑装配便捷性与维护成本，整体框架采用少零件的拼接式设计，驱动组件直接固定在主安装板上，无需复杂的定位工装即可完成组装，主安装板采用多边形切边设计，在保证结构强度的前提下尽可能缩减不必要的板材冗余，降低整体机身重量。安装边界方面，该机构整体尺寸紧凑，机身宽度控制在150毫米以内，长度不超过200毫米，可在宽度不小于300毫米的狭窄通道内完成转向动作，底部行走轮的安装高度统一，离地间隙保持在10毫米左右，能够顺利通过地面上高度不超过5毫米的接缝、线缆凸起等障碍，不会出现卡滞停机的问题。驱动轮与从动轮的布局经过重心配平计算，机身搭载拓展配件后的重心始终落在几个轮子的支撑多边形范围内，即使在加减速、小半径转向的过程中也不会出现侧翻的情况，同时接线空间预留充足，传感器、驱动模块的线束可沿着钣金框架的内侧走线，避免线束外露被轮组卷入造成设备故障。
