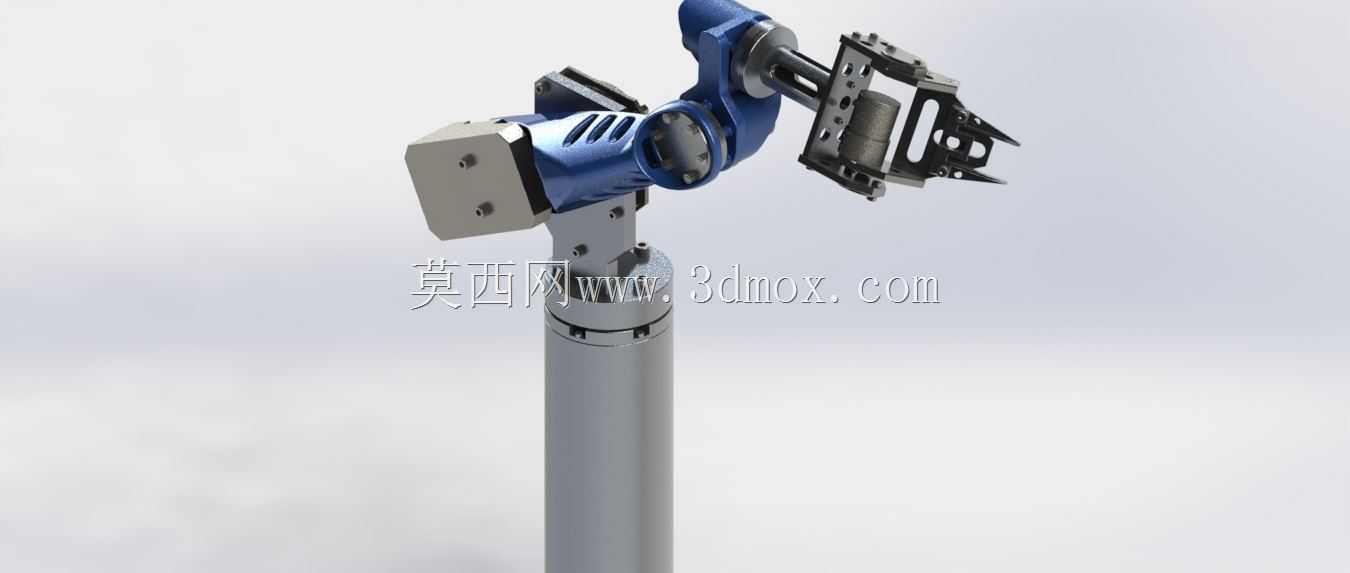

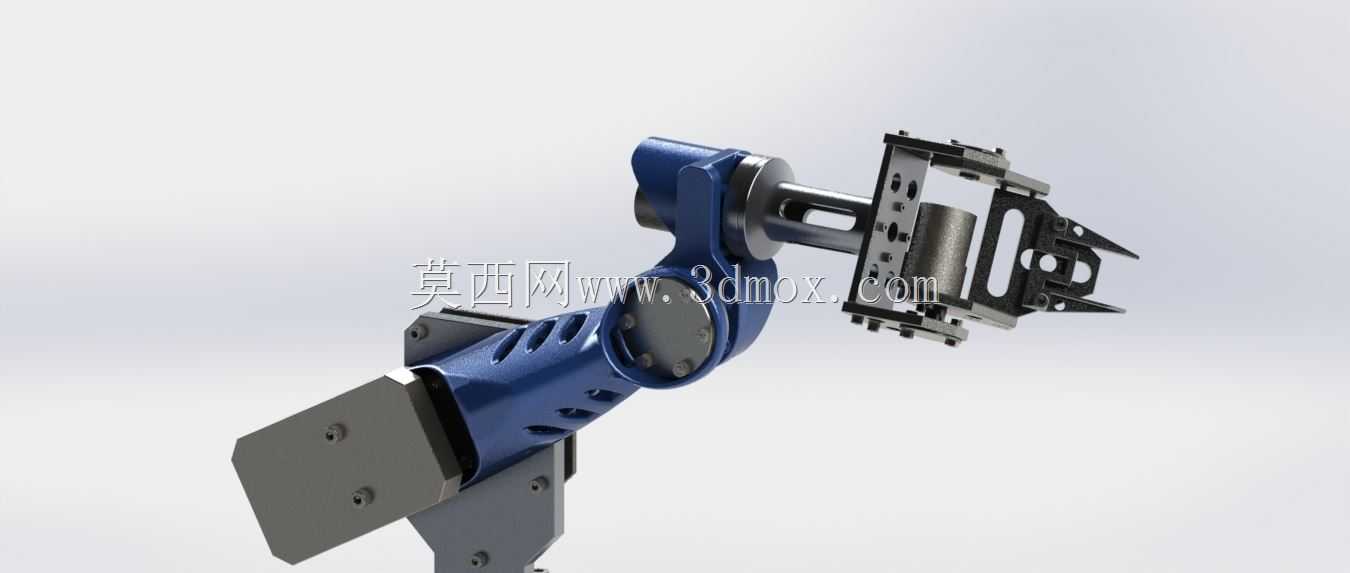

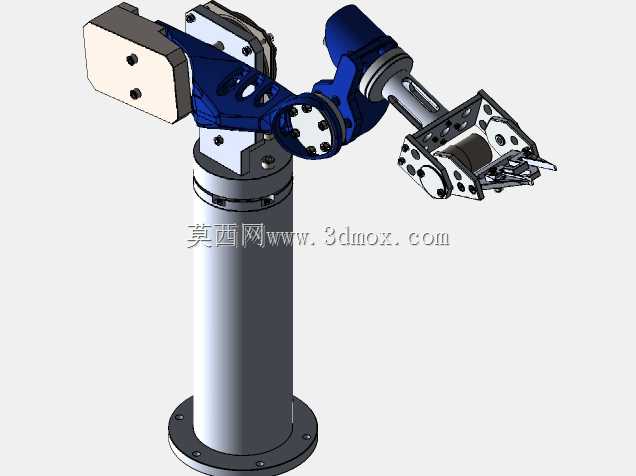

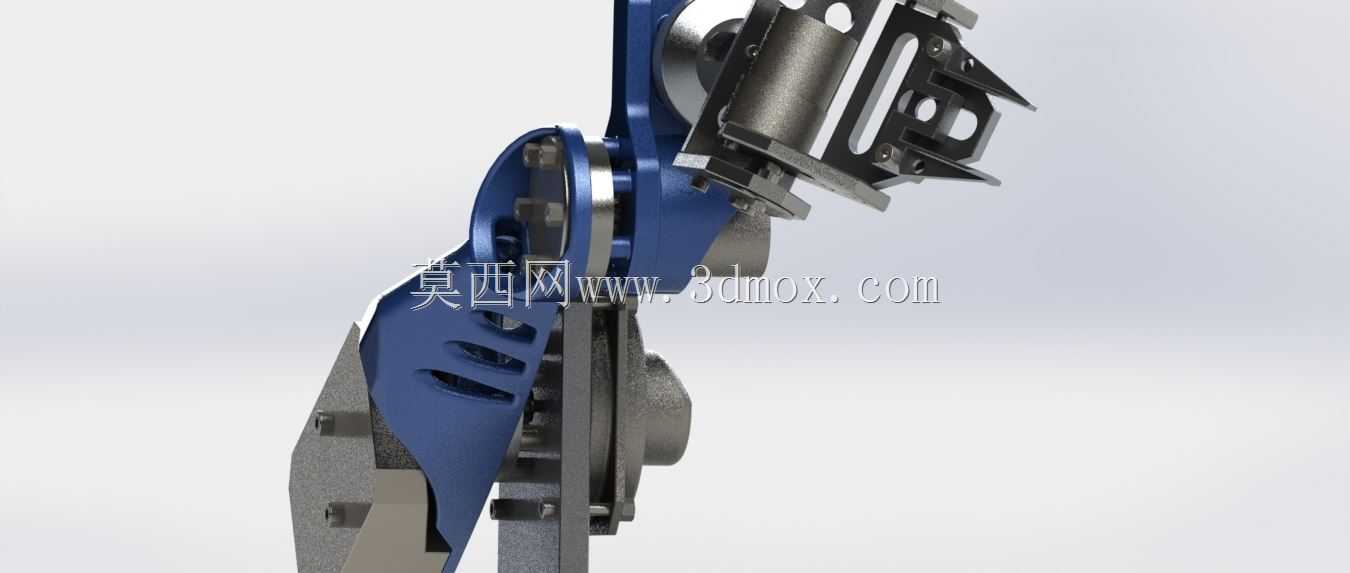

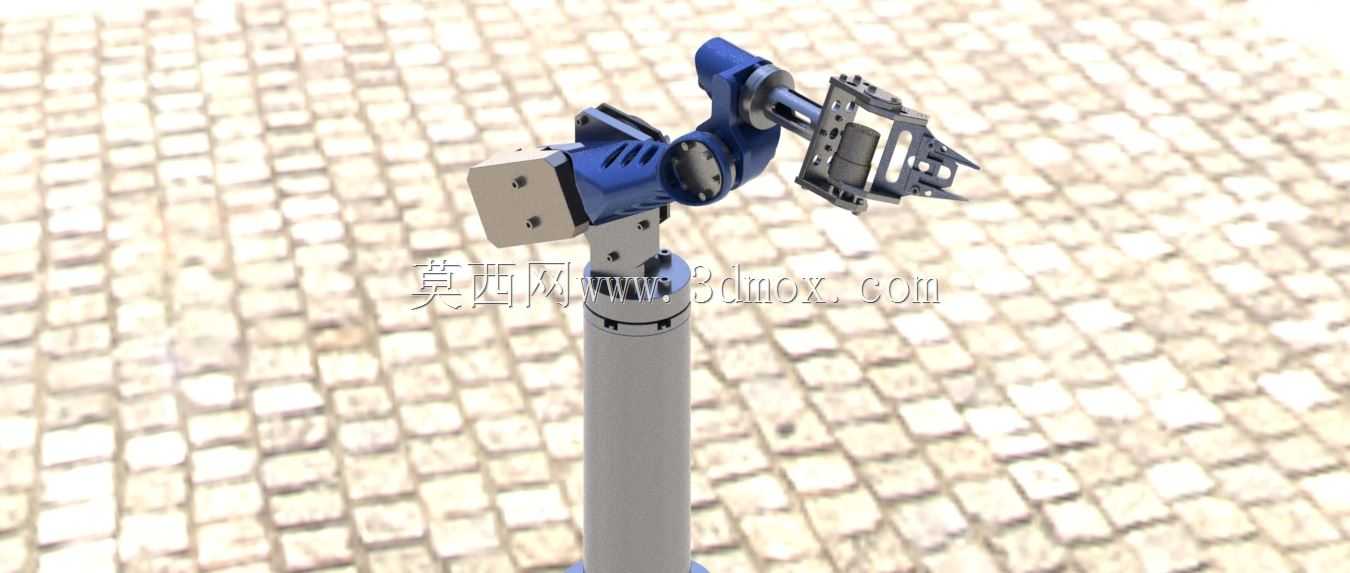

立式多关节协作机械臂结构设计

这款立式多关节协作机械臂主要面向3C电子装配、轻工物料分拣、实验室样本转运、小型零部件上下料等轻量化作业场景，可适配桌面级、工位旁的紧凑安装空间，替代人工完成重复性高、定位精度要求稳定的操作工序，在小批量柔性生产场景中能够快速切换作业任务，适配不同的末端工装完成夹取、搬运、定位辅助等操作。从功能特性来看，该机械臂采用多自由度关节串联布局，底座为立式圆柱支撑结构，可承担整体结构的承重与固定作用，安装时可通过底座法兰与工作台面、设备机架完成刚性连接，安装边界预留了充足的紧固件操作空间，无需额外定制复杂的转接支架即可完成部署。臂身关节采用模块化设计思路，每个关节集成了传动与限位结构，可实现水平回转、俯仰摆动等多维度动作，作业覆盖范围可满足常规工位半径内的操作需求，末端预留了标准的执行器安装接口，可快速更换夹爪、吸盘、小型操作工具等不同工装，适配不同的作业对象。设计过程中充分考虑了轻量化作业的使用需求，臂身结构采用兼顾强度与自重的构型设计，关节处的连接结构做了应力优化，在保证重复定位精度的前提下尽可能降低运动惯量，让机械臂运行过程更加平稳，减少启停阶段的抖动问题。外形设计上采用立柱式底座搭配弯折型臂身的结构，整体轮廓紧凑，非作业状态下可将臂身收拢至立柱旁，减少闲置状态下的空间占用，臂身的走线采用内置布局，避免外部管线在运动过程中发生剐蹭、缠绕问题，提升长期运行的可靠性。关节连接处的限位结构可避免运动超程引发的碰撞问题，保障作业过程中的设备与人员安全，适配人机协同的近距离作业场景，无需额外设置大范围的安全防护围栏，进一步压缩产线部署的空间成本。
