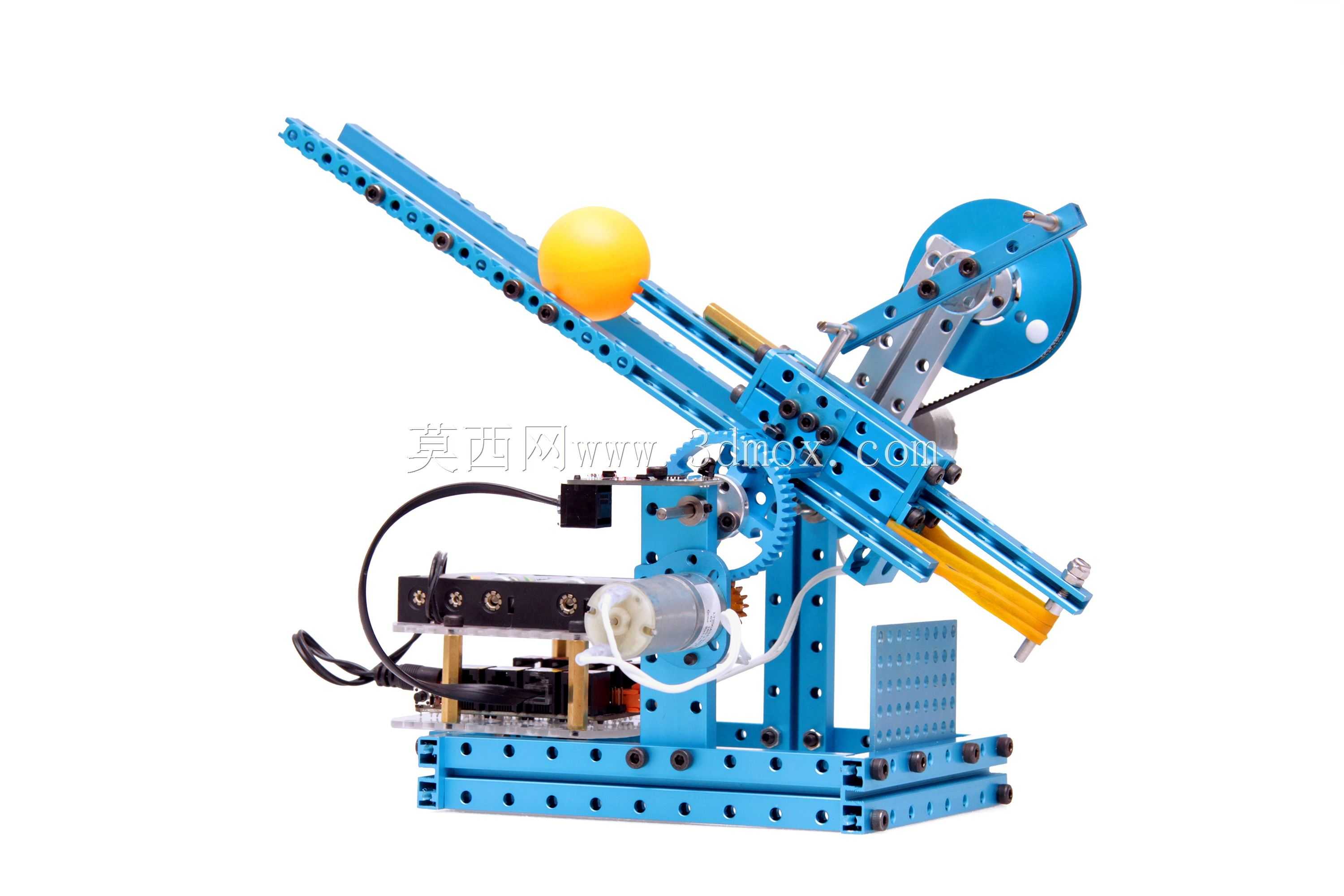

Makeblock教育套件球发射机构

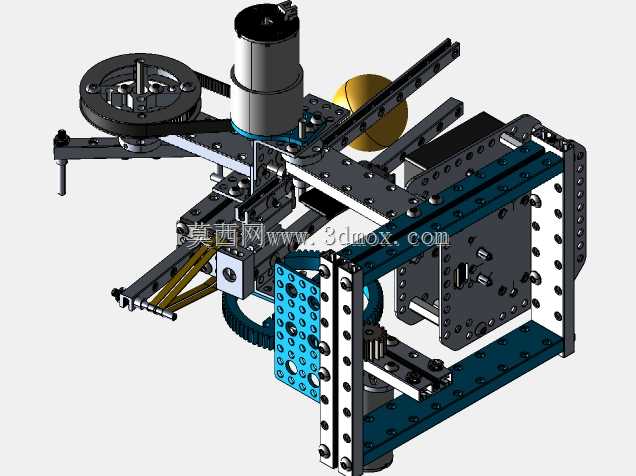

这款球发射机构是面向科创教育场景开发的模块化机械装置，主要应用于青少年机器人教学、创客实践活动以及小型竞技机器人赛事领域，能够帮助学习者直观理解机械传动、动力匹配与运动控制的核心逻辑，也可作为小型分拣、抛投类自动化装置的原型验证载体。在实际教学场景中，该装置可完成指定距离的球体精准抛射动作，配合主控单元能够实现角度调节、发射力度调整、触发时机控制等功能，既可以单独作为机械结构教学案例，也能搭配行走底盘、视觉识别模块组成完整的竞技机器人，完成球类搬运、投射得分等竞赛任务。从功能特性来看，该机构采用模块化孔位铝型材作为主体支撑框架，所有零部件均通过标准紧固件连接，无需复杂的定制加工即可完成组装与调试；动力端采用直流减速电机搭配摩擦轮发射结构，通过调整电机转速可以灵活改变球体的出射初速度，俯仰角度调节机构采用舵机驱动的连杆结构，能够在一定角度范围内连续调整发射仰角，适配不同距离的投射需求；进料端采用倾斜导槽结构，依靠球体自身重力完成自动上料，配合触发式拨杆结构可实现单球依次发射，避免卡料与多球同时射出的问题。在设计思路上，该机构充分考虑了教育场景的易用性与拓展性，所有安装孔位均遵循统一的间距标准，兼容主流开源硬件控制板与各类传感器的安装需求，学习者可以根据自身创意加装红外测距模块、颜色识别模块，实现自动识别目标、自动调整发射参数的智能化功能；整体结构采用外露式设计，所有传动部件、连接结构都清晰可见，方便学习者观察动力传递路径，理解齿轮传动、摩擦传动、连杆运动的实际运作方式，降低机械原理的学习门槛。从安装边界与尺寸来看，该机构整体采用紧凑型布局，底座安装孔位预留了与标准机器人梁架的连接位置，可直接固定在各类小型移动机器人平台上，整体宽度控制在常规创客套件的适配范围内，不会占用过多的安装空间，俯仰调节时的运动轨迹经过提前避让设计，不会与底盘上安装的主控板、电池等部件产生运动干涉；发射导槽长度经过反复调试，既保证了球体在发射前有足够的加速行程，又避免了导槽过长导致的机构重心前倾问题，摩擦轮的间距可通过腰型孔进行微调，能够适配一定直径范围内的软性球体，满足不同教学场景与赛事规则的使用需求。
