齿轮式旋转转直线运动转换机构

该旋转转直线运动转换机构，主要面向需要将连续旋转输入转化为可控直线往复输出的各类机械传动场景，常见应用于小型自动化送料装置、精密微调位移平台、玩具动力结构、小型实验设备的直线驱动单元中，可替代传统曲柄滑块、丝杠传动的部分应用场景，在小行程、低负载的直线驱动需求下具备结构紧凑、传动直接的优势。

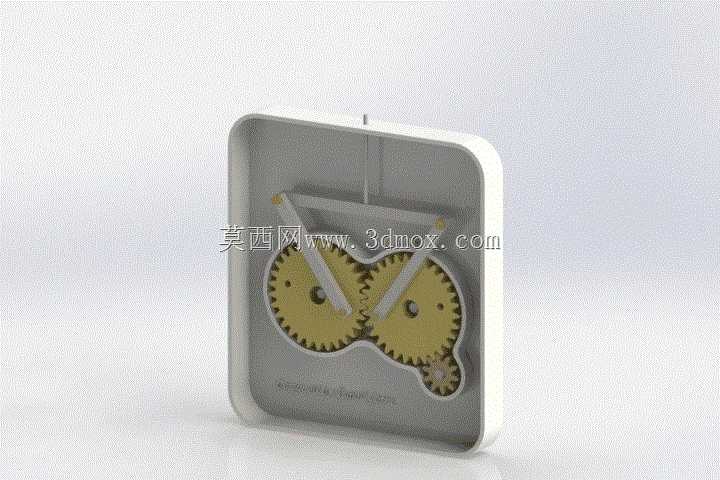

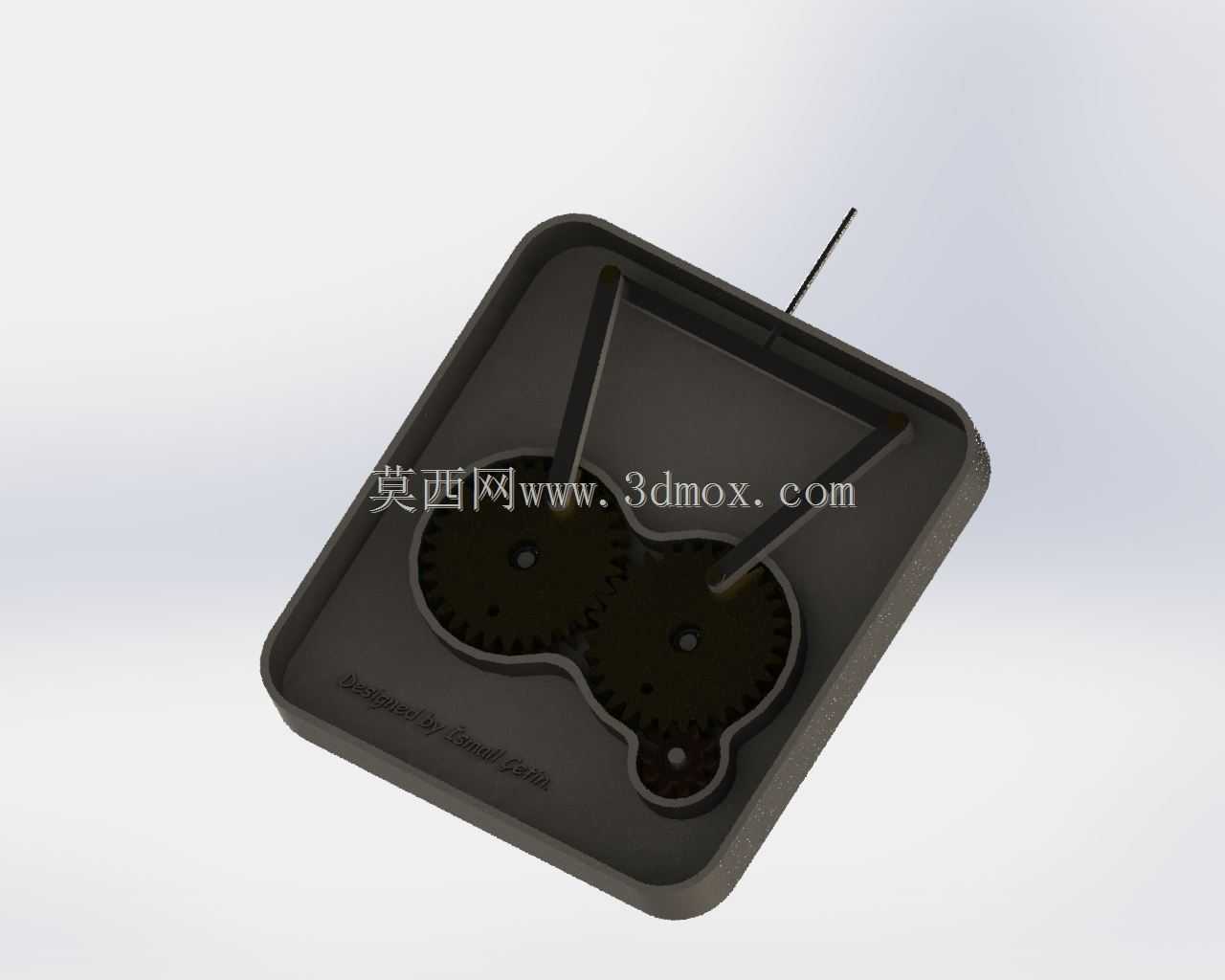

从实际用途来看，该机构可直接将输入端的旋转扭矩，通过内置的非圆齿轮啮合传动，转化为输出端杆件的定向直线伸缩动作，无需额外添加中间换向或转换部件，能够在有限的安装空间内完成动力形式的转换，适合对安装体积有严格限制的小型设备使用。

功能特性方面，该机构采用内置齿轮啮合的传动形式，传动过程平稳无卡顿，输出杆件的直线运动行程与输入齿轮的旋转角度呈固定对应关系，可通过控制输入旋转的圈数与角度精准控制直线输出的位移量；整体采用盒式集成化结构，所有传动部件均收纳于方形壳体内，可避免外界粉尘、碎屑进入传动啮合区域，降低日常维护频次，同时壳体本身可直接作为安装基准，无需额外设计防护外壳。

设计思路上，该机构摒弃了传统旋转转直线机构常用的曲柄、滑槽结构，采用两个相互啮合的异形轮廓齿轮作为核心传动部件，通过齿轮轮廓的特殊线型设计，将齿轮的旋转运动直接转化为从动件的直线位移，有效减少了传动环节的摩擦损耗；输出杆件采用直伸式布局，运动方向垂直于齿轮安装平面，受力路径短，传动效率更高；壳体采用圆角方形设计，边角做圆弧过渡处理，既避免了尖锐边角带来的安装磕碰风险，也最大化利用了内部空间容纳传动组件。

外形尺寸与安装边界方面，该机构整体为薄型方形结构，厚度较薄，可直接贴合安装于设备的安装板表面，安装时仅需在对应位置预留与壳体轮廓匹配的方形安装区域，固定孔位可直接依托壳体边缘的安装位设置；输出杆件从壳体一侧伸出，安装时需在杆件伸出方向预留足够的直线运动行程空间，避免杆件运动过程中与周边部件发生干涉；输入端位于壳体对应齿轮轴的位置，可直接连接旋转驱动源，无需额外加装传动连接组件，整体安装边界清晰，适配性较强。
