适配63系列无刷电机的传动安装固定支架

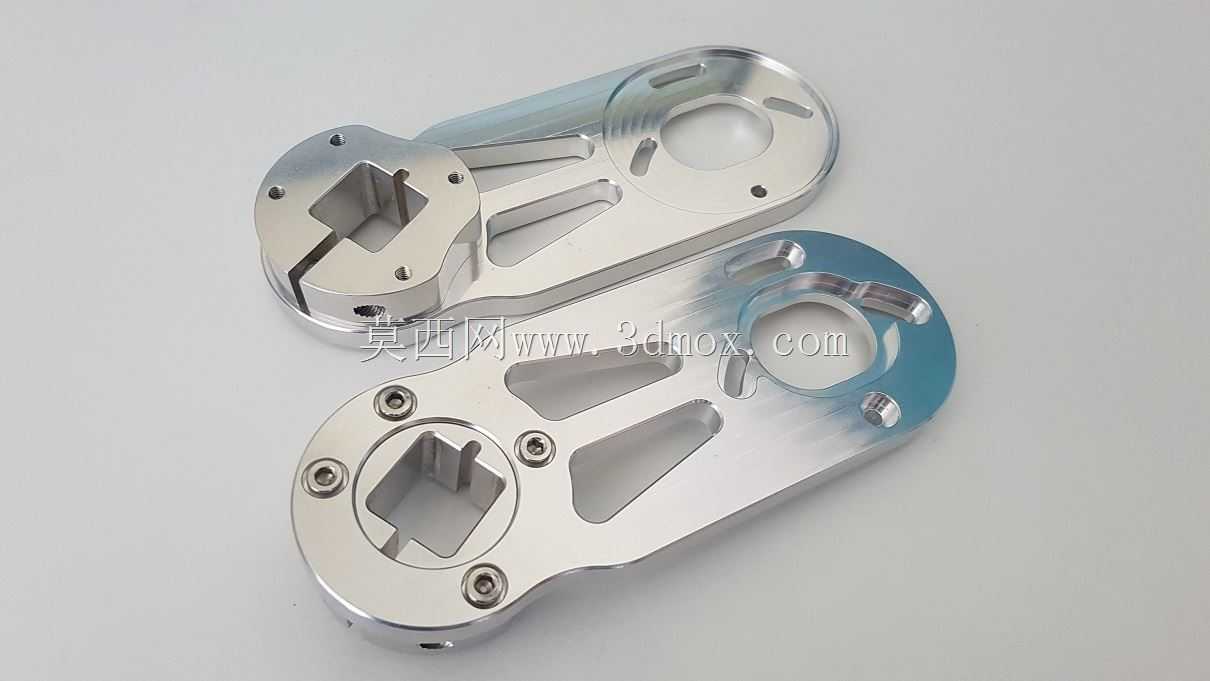

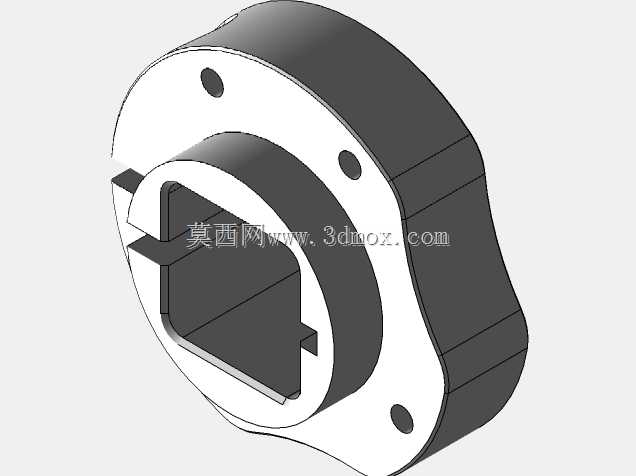

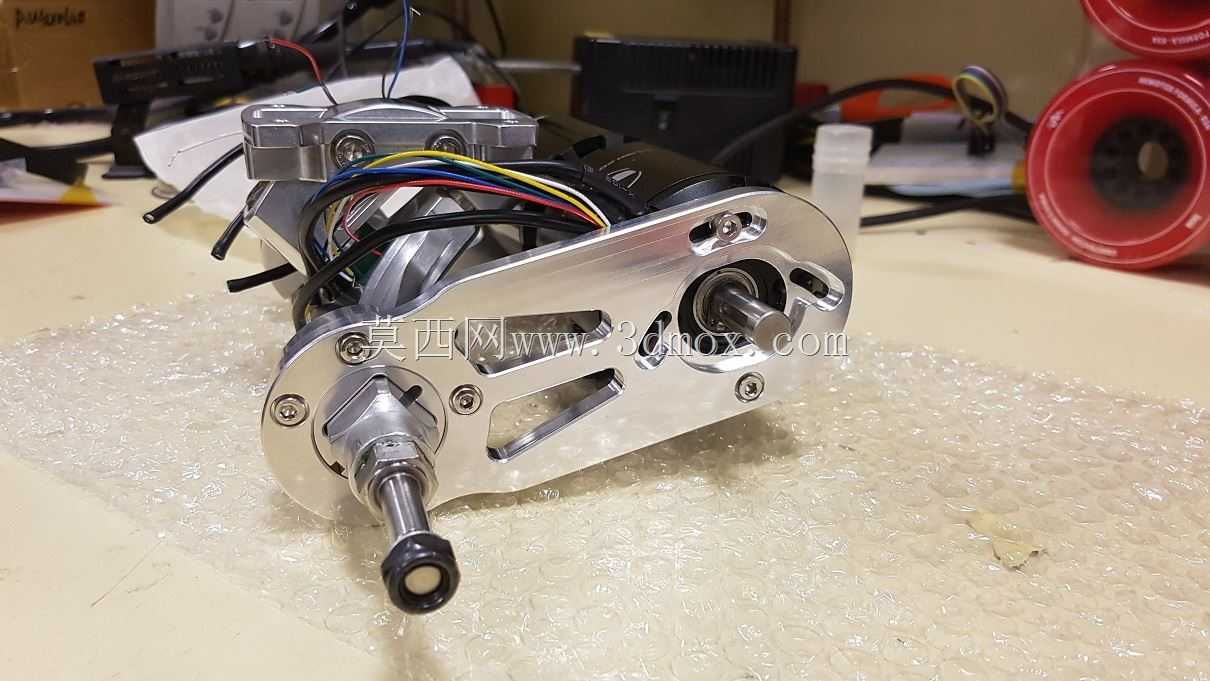

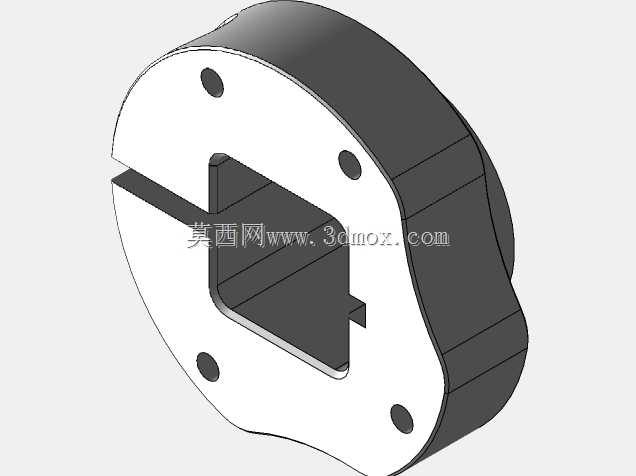

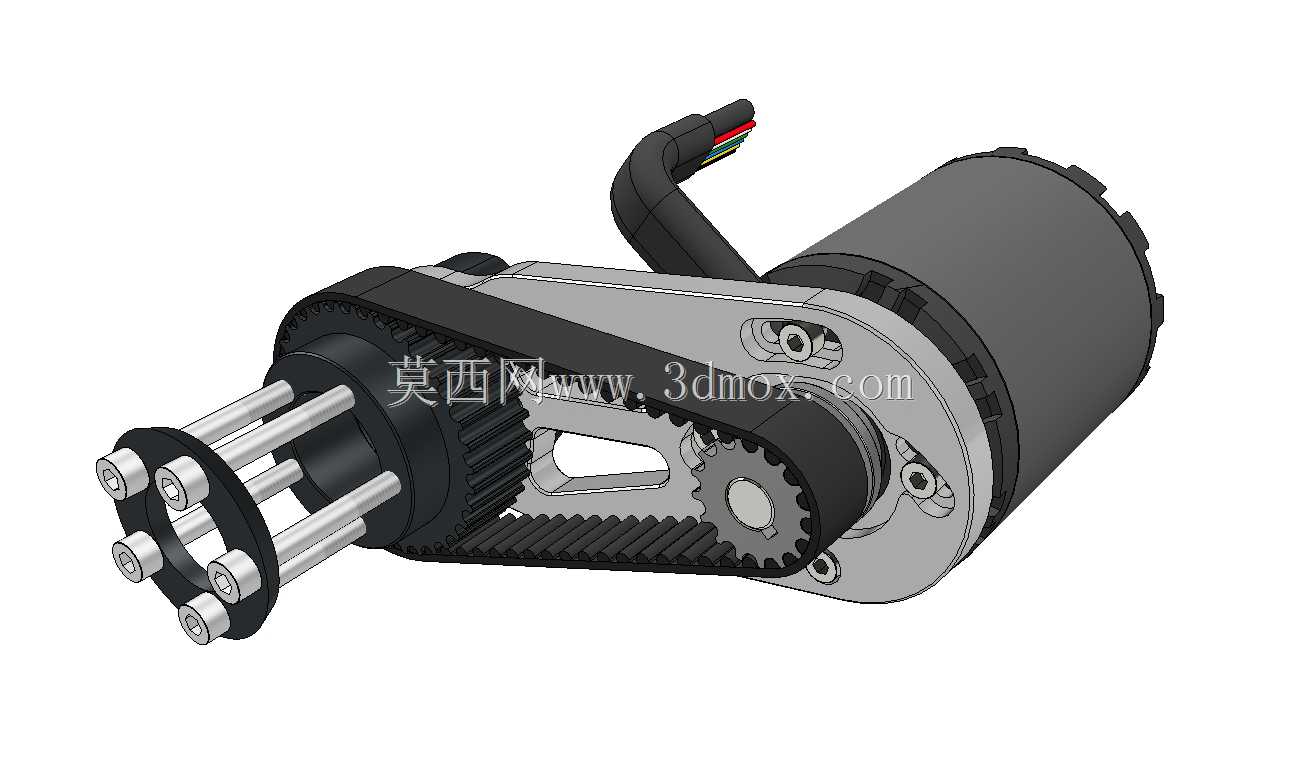

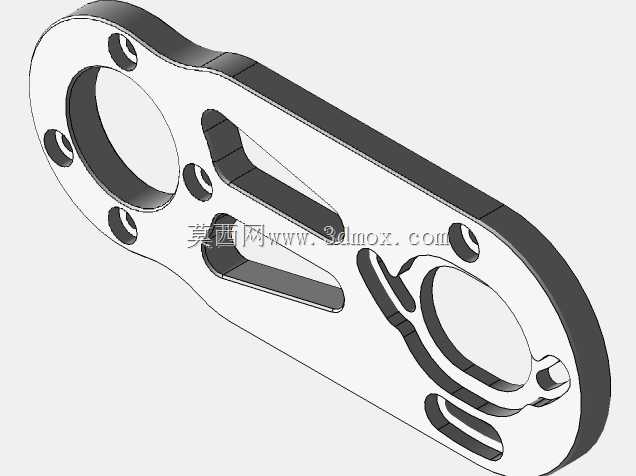

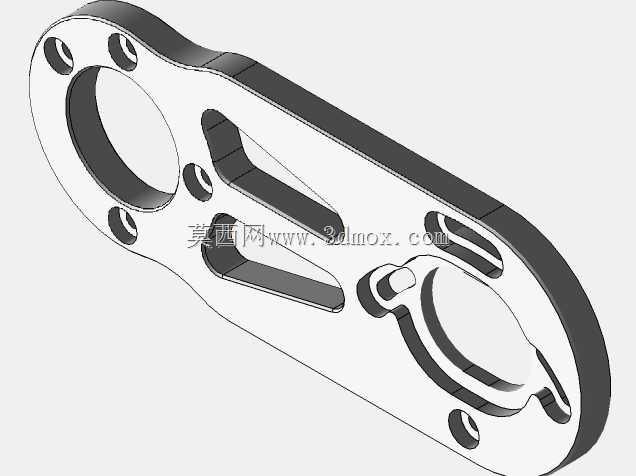

这款无刷电机支架主要面向小型电动轮式设备、定制化电动滑板、小型特种作业代步载具的动力系统改装与装配场景，作为动力单元与行走轮系之间的核心连接承载构件，承担着固定无刷电机、保障传动带张紧度、维持传动中心距稳定的关键作用，是小型电力驱动行走设备动力总成中不可或缺的结构连接件。在实际应用场景中，这类支架多用于对动力输出稳定性、传动精度有一定要求的小型电动载具，能够适配常规63系列外径的外转子无刷电机，解决动力单元安装定位不准、皮带传动易打滑跳齿、运行过程中电机移位导致传动失效的常见问题。从功能特性来看，这款支架采用一体化镂空金属结构设计，在保证整体结构强度、抗扭抗形变能力的前提下，尽可能削减了非受力区域的材料冗余，有效降低了支架自身重量，契合小型电动载具对轻量化设计的需求；支架预留的电机安装位可精准适配对应规格无刷电机的安装孔位，安装夹的方孔尺寸经过精准校核，能够完美适配19x19mm规格的吊架结构，实现支架与载具主体车架的快速对位安装，大幅降低装配过程中的对位调整难度。在传动匹配设计上，支架经过严谨的尺寸链校核，将卡车轮轴与车轮滑轮之间的标称中心距设定为93mm，这一尺寸经过传动比验算，能够完美适配16/36齿的皮带轮传动系统，搭配长度320mm、对应64齿规格的HTD-5M正时皮带，可实现稳定的同步带传动，相比传统摩擦传动具备更高的传动效率与更低的传动损耗，同时能有效避免传动过程中的打滑问题。针对皮带张紧调节的实际需求，这款支架摒弃了传统外置张紧轮的冗余设计，将张紧调节功能集成在支架本体结构上，通过围绕四个安装螺栓中的一个转动电机的方式，即可实现皮带张力的精准调节，这种集成式张紧结构无需额外加装张紧组件，既简化了整体动力总成的结构复杂度，又减少了额外零部件带来的重量增加与故障点。从安装边界与行程参数来看，这种张紧调节方式可产生约±3mm的横向调节行程，对应皮带长度±6mm的适配范围，能够覆盖皮带生产公差、长期使用磨损拉伸带来的长度变化，保证皮带在全生命周期内都能维持合适的张紧度，既不会因张紧度过大增加轴承负载、缩短电机与轮系轴承的使用寿命，也不会因张紧度过小出现跳齿、打滑、传动异响等问题。支架的整体外形经过结构优化，所有受力部位都做了加厚处理与圆角过渡，避免应力集中导致的支架断裂问题，外露的传动部位预留了足够的安全间隙，不会与周边的车架结构、走线、轮系部件产生运动干涉，同时支架表面经过平整化处理，既可以直接装配使用，也可以根据载具的整体外观需求做阳极氧化、喷涂等表面处理，适配不同风格的载具外观设计需求。
