嵌入式方形通风散热风扇三维设计

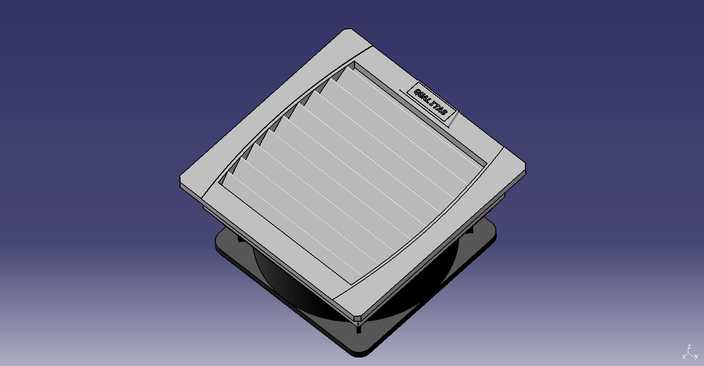

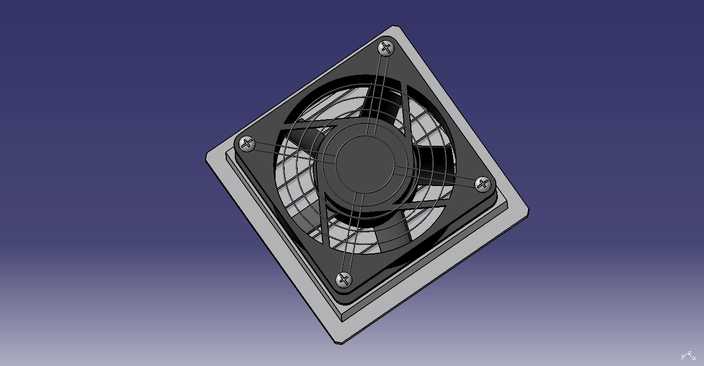

本作品为嵌入式方形通风散热风扇的三维设计模型，建模过程中严格遵循实际产品的尺寸比例与装配逻辑，先从核心的扇叶动平衡结构入手，通过曲面建模勾勒扇叶的弧度与倾斜角度，确保扇叶曲面符合空气动力学设计要求，能够在运转时实现稳定的气流推送效果。外框部分采用带安装卡扣的方形结构，建模时精准还原了外框边缘的导风格栅细节，每一条格栅的间距、倾斜角度都做了参数化设定，既保证通风量，又能阻挡大体积异物进入扇叶区域。底座部分设计有适配标准机柜或墙面开孔的定位结构，建模时预留了安装固定的孔位与卡扣槽位，确保模型可以直接用于装配干涉检查。材质渲染阶段，外框与底座采用哑光ABS工程塑料材质，调整材质的粗糙度与反光度还原家电产品常用的磨砂质感，扇叶部分采用半透明硬质塑料材质，添加轻微的反光效果体现材质的韧性，中心的品牌标识区域采用丝印质感的贴图，还原真实产品的标识细节。结构设计上采用分层装配逻辑，从底部的电机安装座到中部的扇叶转动腔体，再到上部的出风导风面板，每一个组件都设置了独立的装配约束，可实现拆解动画的制作需求。设计过程中重点考量了嵌入式安装的适配性，外框的边缘做了微小的倒角处理，既避免安装时的锐边划伤，也能让外框与安装面贴合更紧密，导风面板的格栅采用向内倾斜的设计，能够引导气流向指定方向扩散，提升通风散热的效率，整体模型的细节还原度高，可用于产品结构验证、装配教学以及渲染展示等多个场景。
