29er全避震山地自行车车架结构设计

该全悬挂车架主要面向山地越野骑行场景，适配林道穿越、轻度速降、非铺装路面长途骑行等户外骑行需求，作为山地自行车的核心承载基体，承担连接前后轮组、安装传动与制动组件、承载骑行者体重、过滤路面颠簸冲击的核心作用，能够在复杂颠簸路况下维持轮组与地面的贴合度，提升骑行抓地力与操控稳定性，降低骑行过程中传递至人体的震动幅度，缓解长时间越野骑行的疲劳感。

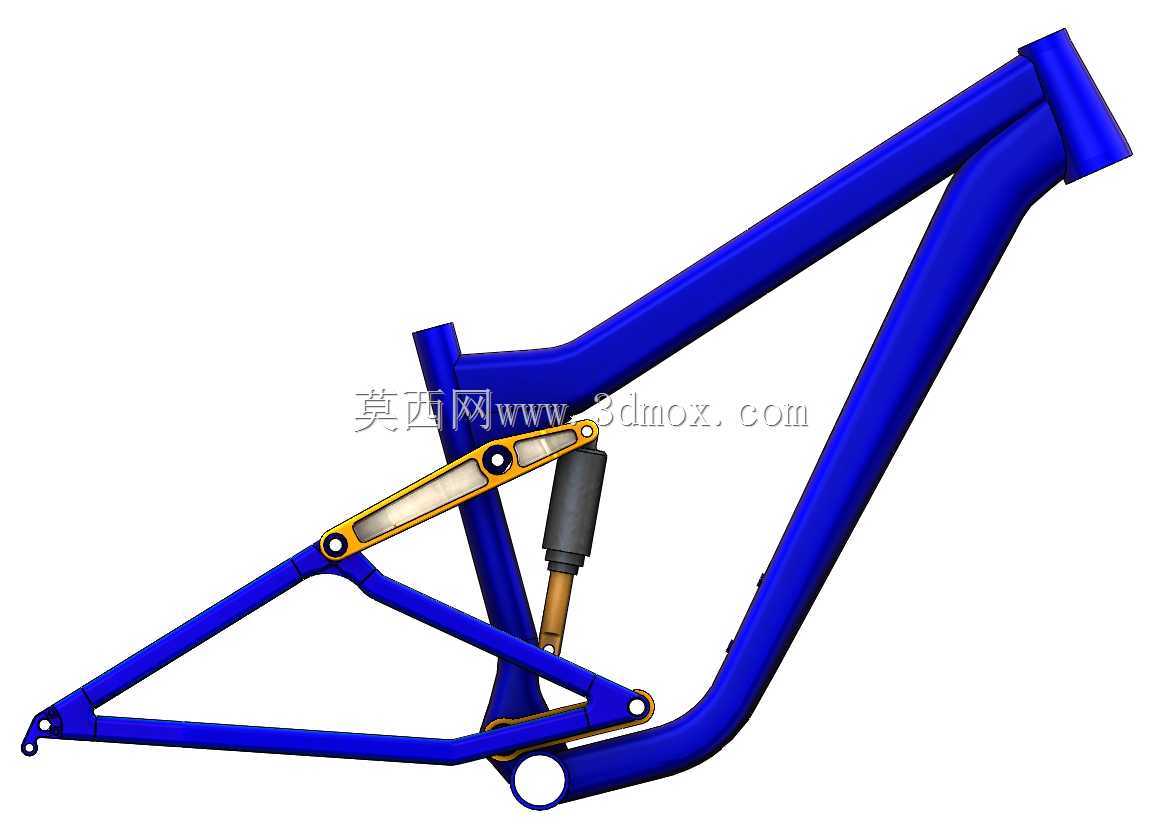

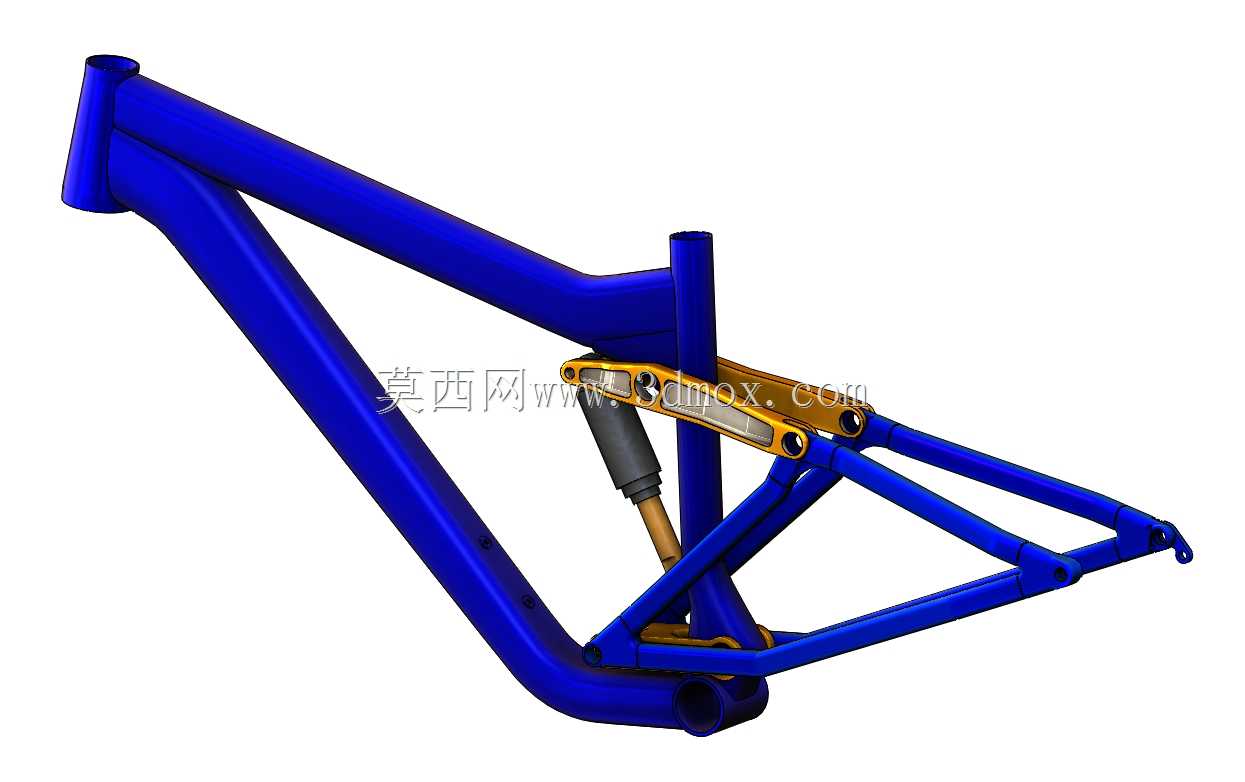

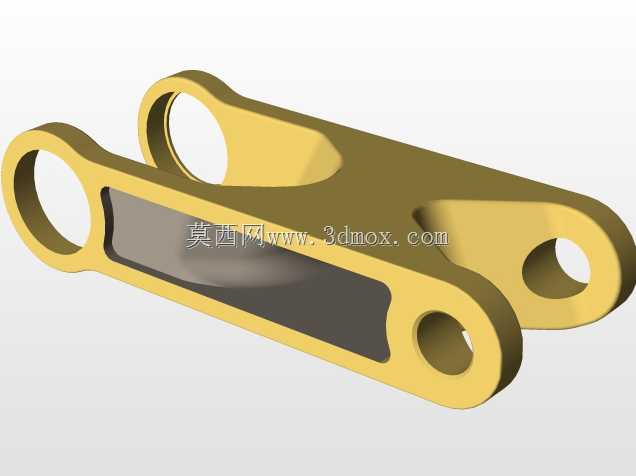

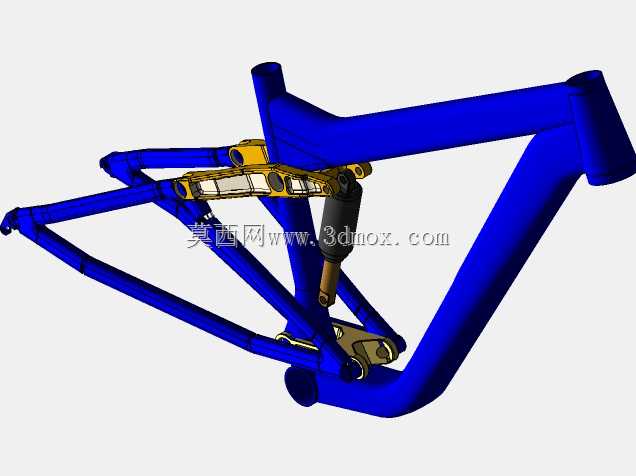

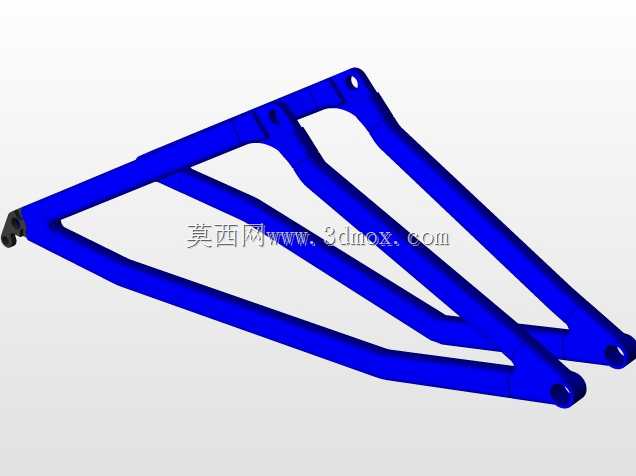

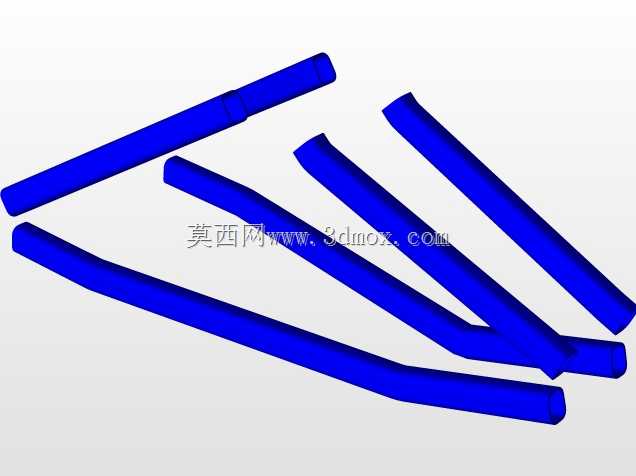

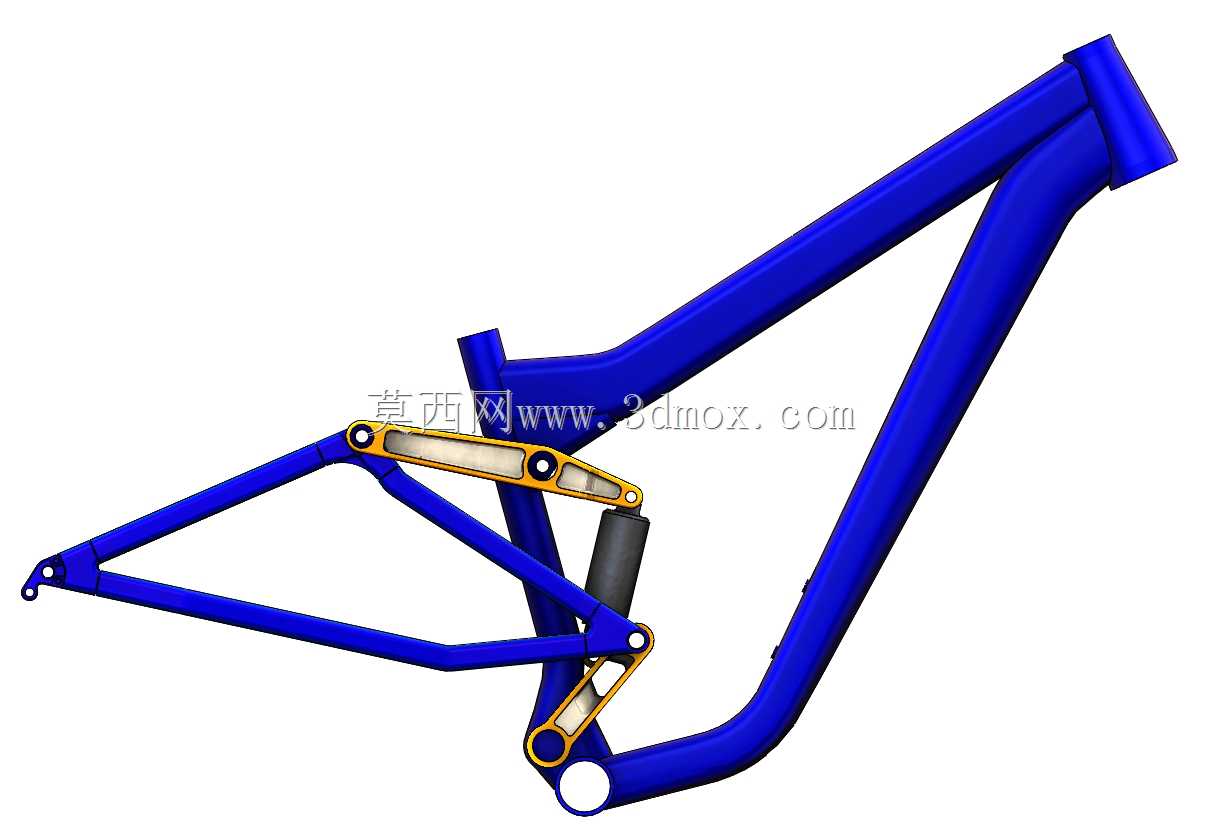

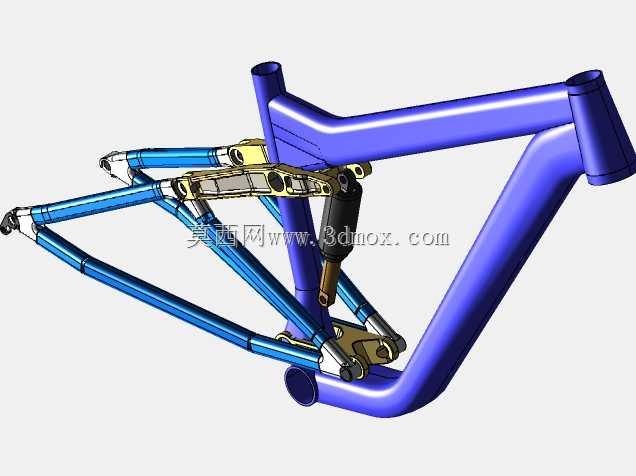

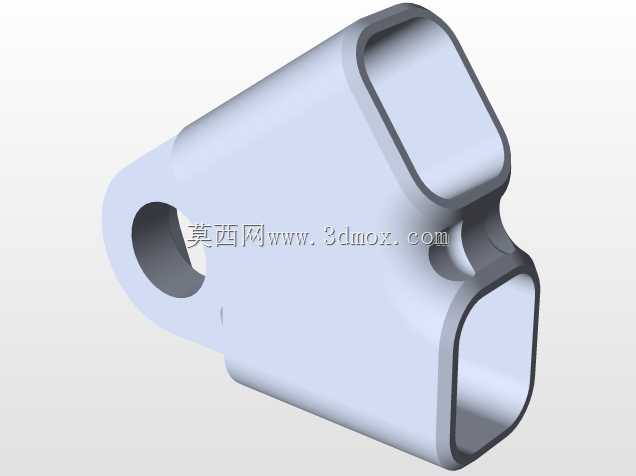

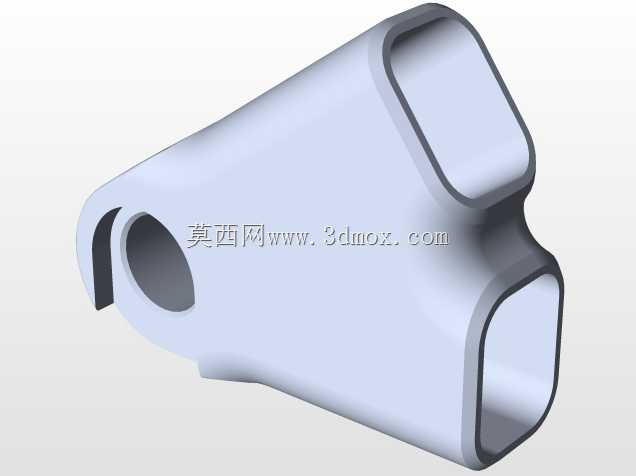

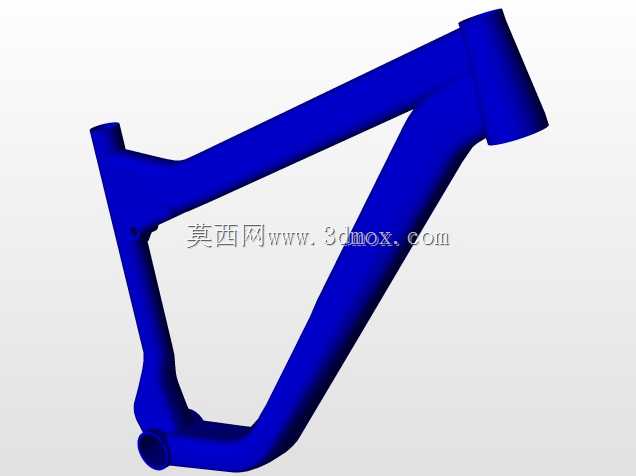

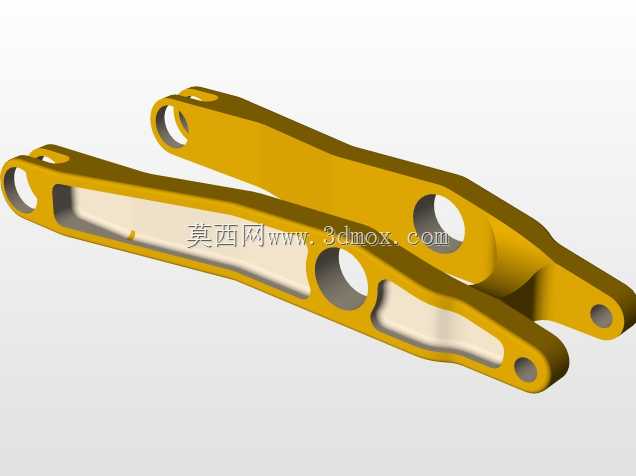

这款车架采用垂直取向的避震行程布局设计，后三角通过多连杆结构与前主车架连接，搭配专用避震器实现冲击缓冲，相比传统硬尾车架，可在车轮遭遇石块、树根、坑洼等路面障碍时，允许后轮产生设定范围内的上下位移，避免轮组弹跳导致的失控风险，同时多连杆的结构设计可优化踩踏过程中的避震抗干扰表现，减少正常踩踏发力时的避震泄力问题，兼顾越野缓冲性能与平路踩踏效率。车架主体采用流畅的异型管结构设计，头管部位做了加强衔接处理，可适配标准锥管前叉安装，满足大轮径轮组的转动避让需求；五通位置采用一体化安装结构，为曲柄、牙盘等传动组件提供稳定的安装基准，保证传动系统的装配同轴度，降低传动过程中的异响与功率损耗；后叉端预留标准轮组快拆或桶轴安装位，可适配主流规格的山地车轮组与碟刹制动组件，后三角的连杆转轴位置均设计有轴承安装位，可通过转动副实现顺滑的避震动作，避免结构卡滞。

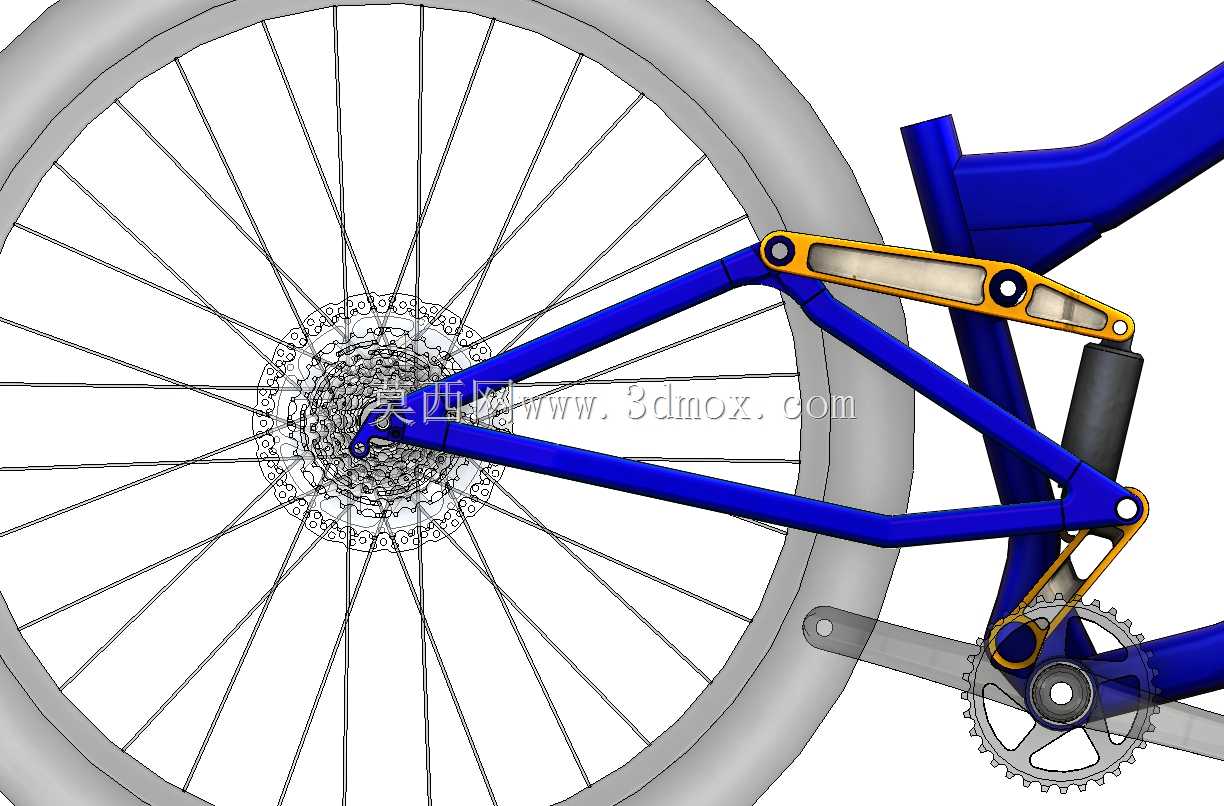

在安装边界上，这款车架适配29英寸规格的山地车轮组，后三角的内宽设计可兼容主流宽胎越野轮胎的安装需求，避震器安装位预留了标准的避震器固定孔距，可根据骑行需求调整不同行程、不同阻尼规格的后避震器，满足不同体重骑行者、不同越野场景的避震调校需求；座管位置的安装孔径适配主流规格的山地车座管，虽然设计阶段存在鞍座间隙的优化空间，但整体安装接口均遵循山地车通用零部件标准，可实现常规市售山地车配件的直接适配，无需额外定制改装部件，能够满足业余骑行爱好者自行组装、调校个性化越野山地车的使用需求。
