POCLAIN MS05模块化液压马达结构设计

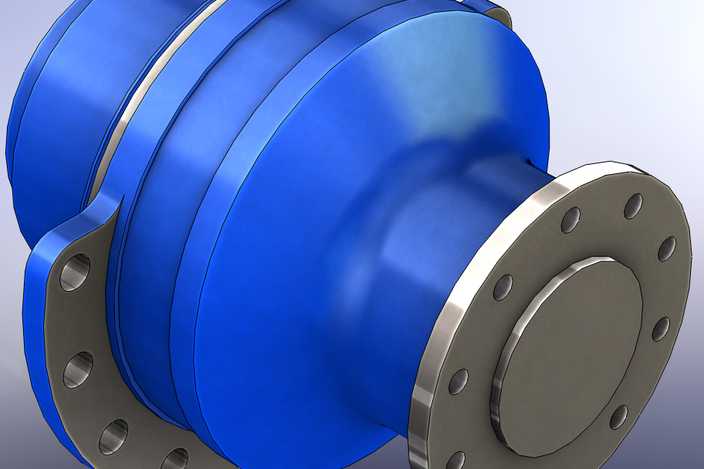

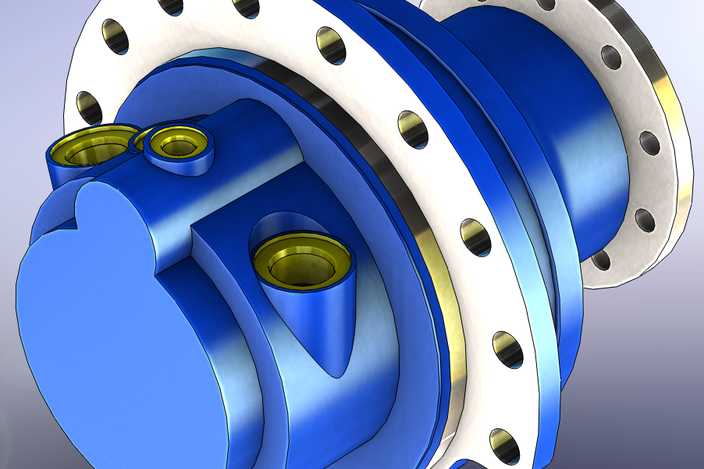

本作品为POCLAIN MS05系列模块化液压马达的三维数字化设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，严格遵循该系列液压马达的实际工程尺寸规范，对每一处结构细节都做了精准还原。建模过程中首先搭建整体装配骨架，以输出法兰的安装基准为定位原点，依次完成壳体、配流组件、转子输出端、进出油口接口、连接法兰盘等核心部件的独立建模，各零件间的装配约束完全匹配实际装配逻辑，可实现无干涉的装配运动仿真。材质渲染阶段针对不同部件做了区分化处理：主体壳体采用高质感蓝色金属漆材质，还原工业液压元件常用的涂装外观，金属表面添加了细微的颗粒质感与均匀的环境反射效果，避免塑料感；进出油口的内衬部位采用黄铜金属材质，调整了金属粗糙度与高光参数，还原铜质部件的温润金属光泽；两端的连接法兰采用不锈钢金属材质，做了轻微的拉丝纹理处理，法兰上的安装通孔做了倒角细节还原，孔内添加了深色的阴影层次，凸显孔位的深度感；密封沟槽、部件结合缝隙处添加了细微的深色描边，强化结构的分层立体感。结构设计上充分体现模块化液压马达的特点，将配流单元、动力输出单元、安装连接单元做了独立的模块化划分，各模块间的连接定位结构清晰可见，进出油口采用偏心布置的设计，适配工程机械行走驱动的安装空间需求，法兰端面上的安装孔采用圆周均布设计，可适配多种安装工况的连接需求。设计过程中重点考量了液压马达的内部流道与外部接口的匹配性，所有外部接口的尺寸、位置都符合行业通用安装标准，模型可直接用于液压系统的装配干涉检查、产品展示动画制作、技术方案演示等场景，渲染阶段采用了工作室柔光环境，多角度打光凸显部件的曲面轮廓与金属质感，阴影过渡柔和，完整呈现液压马达厚重、精密的工业产品特质。
