多色分股扭结线束三维结构设计作品

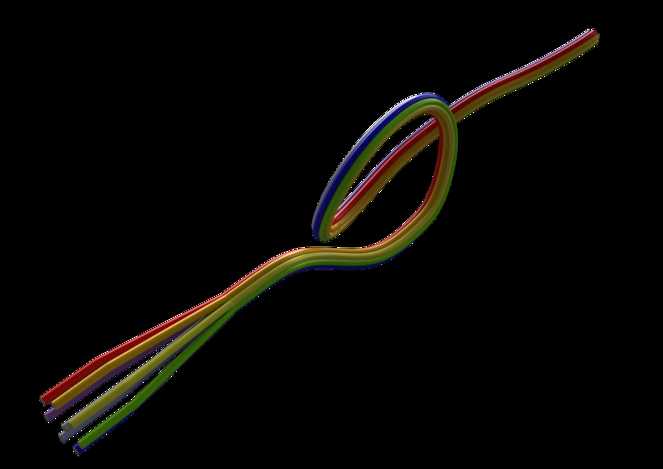

本作品为多股分色线束的三维建模设计成果，建模阶段以真实多芯线束的物理形态为参考基准，首先通过三维草绘路径精准勾勒出线束整体的走向轨迹，还原出线束中段扭结环绕、两端自然散开分股的形态特征，路径绘制过程中严格控制曲线的曲率变化，避免出现生硬折角，保证线束形态符合柔性线缆的自然弯折特性。建模时采用扫掠特征作为核心构建方式，以单根线缆的圆形截面为扫掠轮廓，沿预先绘制好的各股线独立路径完成单根线缆的实体生成，针对中段扭结区域，通过调整各股线路径的空间缠绕关系，精准还原多股线缆相互交叠环绕的空间层次，保证每根线缆在扭结处的位置关系准确，无穿模、错位等建模问题。材质设置阶段为不同股的线缆分别赋予差异化的彩色半哑光塑料材质，还原常规线束分色标识的视觉特征，材质参数调整中适当加入轻微的表面粗糙度参数，模拟线缆外被PVC材质的真实触感，同时为材质添加细微的环境反射效果，避免材质表现过于塑料化失真。渲染阶段采用纯黑色背景突出线束主体形态，打光采用多组柔和的区域光源从不同角度照射，精准勾勒出每根线缆的圆柱轮廓，同时通过光影的明暗变化强化扭结区域的空间层次感，让多股线缆交叠的前后关系清晰可辨。设计思路上，本作品侧重还原柔性线束的自然形态表现，摒弃生硬的直线式线缆建模方式，通过路径曲率的精细化调整，还原柔性线缆受自身重力、扭结作用力影响下的自然弯曲弧度，两端散开的分股部分特意调整为不同的散开角度与长度，模拟实际线束加工中分线工序后的自然状态，可作为机电设备布线设计、线缆装配模拟的参考样例，帮助设计者直观理解多股线束在扭结、分线状态下的空间占用形态，为实际布线设计中的路径规划、空间预留提供可视化参考依据。
