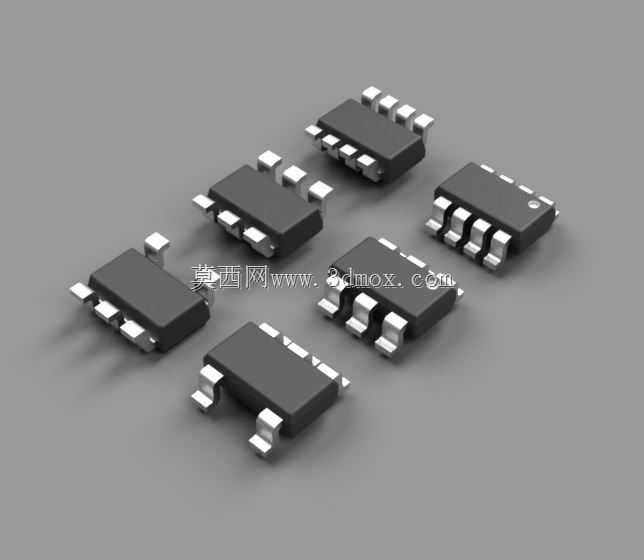

TSOT系列贴片晶体管封装三维结构模型

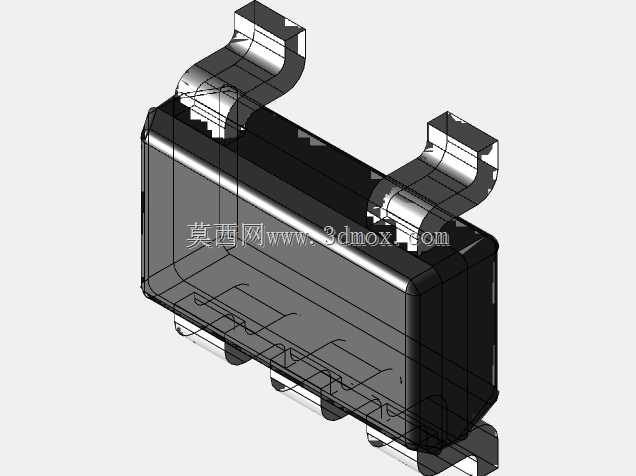

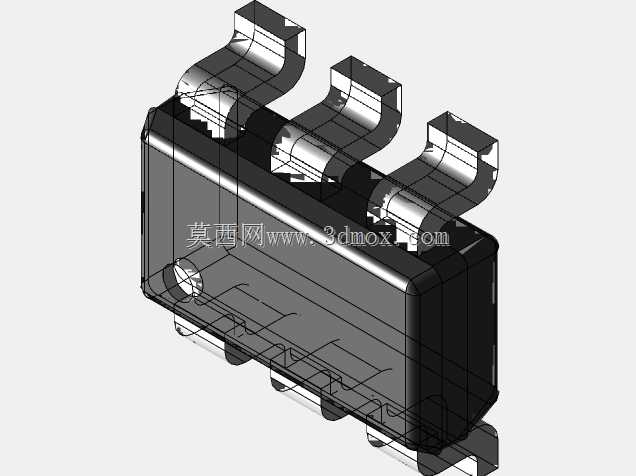

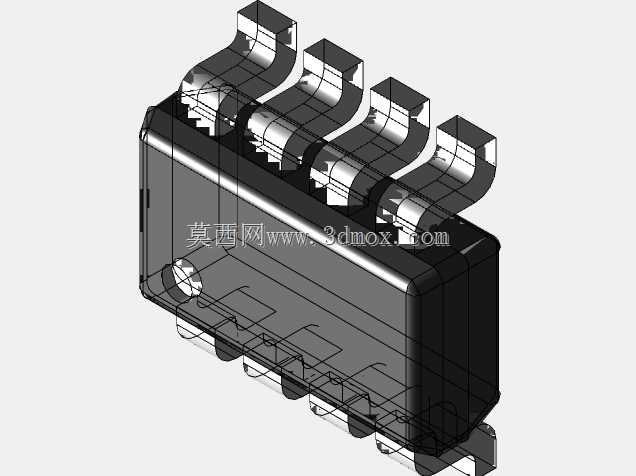

本次呈现的TSOT系列封装结构，覆盖TSOT-5、TSOT-6、TSOT-8三类主流薄型小外形晶体管封装形态，是面向表面贴装工艺打造的半导体承载结构，广泛应用于消费电子、工业控制、汽车电子等领域的小功率半导体器件封装场景，可承载小信号晶体管、低压MOS管、小型电源管理芯片、逻辑接口芯片等核心电子元器件，适配高密度PCB板级组装需求。从实际应用场景来看，这类封装结构凭借紧凑的外形尺寸，能够在智能穿戴设备、便携数码产品、车载小型控制模块等对安装空间有严苛限制的电路中，实现元器件的高密度排布，在保障电气连接可靠性的前提下，最大限度压缩板级占用面积，助力终端产品实现轻薄化设计。从产品功能特性来看，TSOT封装采用鸥翼型引脚设计，引脚成型精度直接决定SMT贴片过程中的共面性表现，合格的封装结构引脚共面度需控制在0.1mm以内，才能保障回流焊过程中每个引脚都能与焊盘形成可靠的焊点，避免虚焊、立碑等贴片缺陷；封装本体采用耐高温环氧塑封材质，可承受回流焊过程中的峰值高温，同时为内部半导体芯片提供机械防护、绝缘隔离与散热通路，部分高功率应用场景下的TSOT封装还会在本体底部设置裸露散热焊盘，直接贴合PCB铜箔实现快速导热。从设计思路来看，该系列封装在传统SOT封装的基础上做了薄型化优化，压缩了本体厚度，同时根据引脚数量的不同调整引脚间距与排布方式，TSOT-5为5引脚排布，适用于单路小信号器件，TSOT-6为6引脚对称排布，可承载双路器件或带使能端的电源芯片，TSOT-8为8引脚排布，能够满足多引脚小型逻辑芯片的封装需求；设计过程中严格遵循表面贴装工艺的公差要求，对引脚的伸出长度、弯折角度、本体边缘与引脚的相对位置都做了精准定义，既保障贴片过程中的吸嘴拾取稳定性，也避免引脚过近导致的焊锡桥接问题。从外形尺寸与安装边界来看，不同引脚数的TSOT封装本体宽度统一为2.9mm左右，长度随引脚数增加小幅提升，本体厚度控制在1mm以内，引脚间距为0.95mm标准规格，安装时需在PCB上对应位置预留匹配的焊盘图形，焊盘宽度需与引脚宽度适配，焊盘长度需覆盖引脚弯折后的贴合区域，同时在封装本体周边预留不小于0.5mm的工艺避让空间，避免与周边元器件产生干涉，保障贴片、检测、返修等工序的可操作性。
