龙门式混合运动自动焊接作业设备

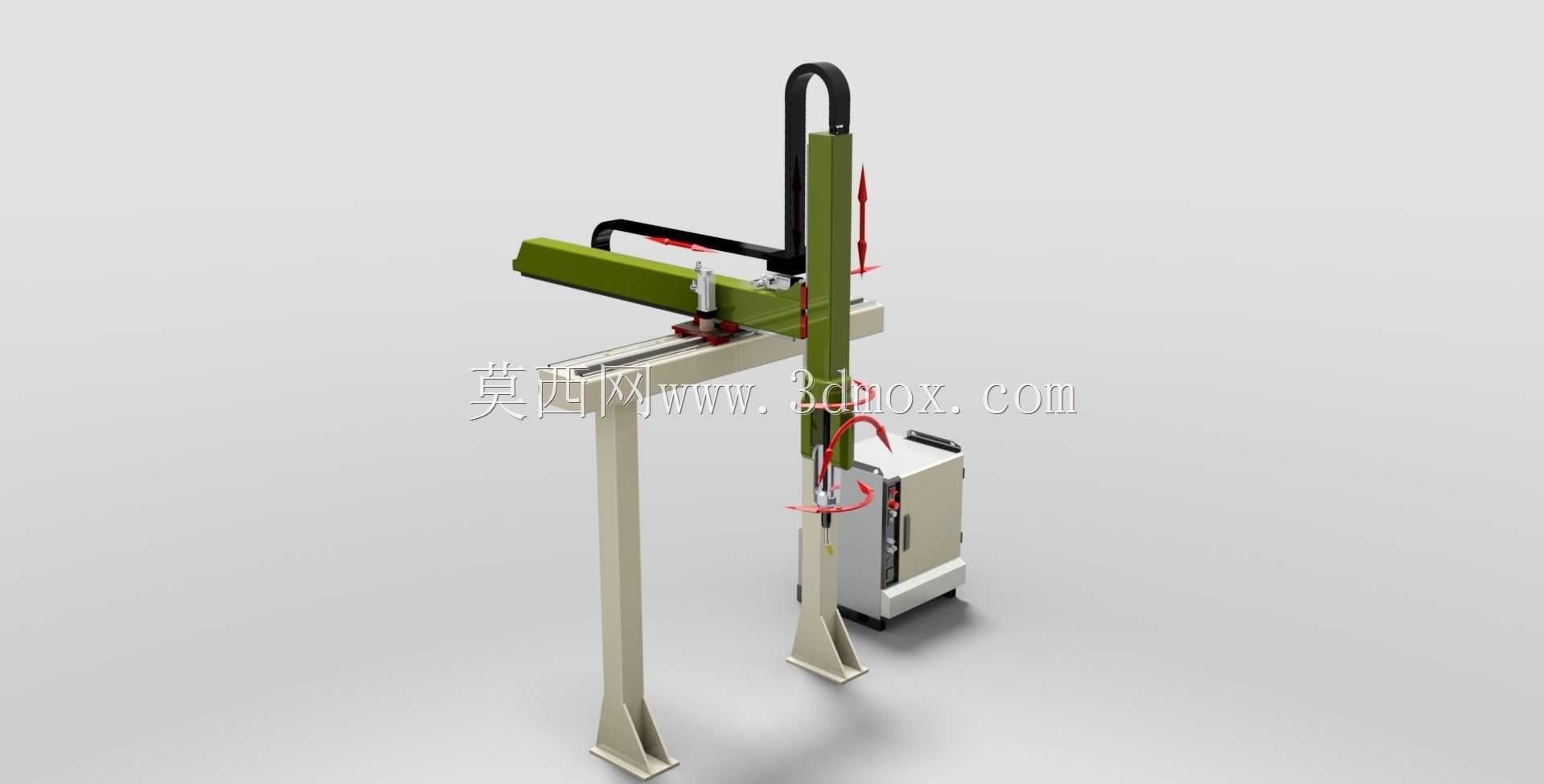

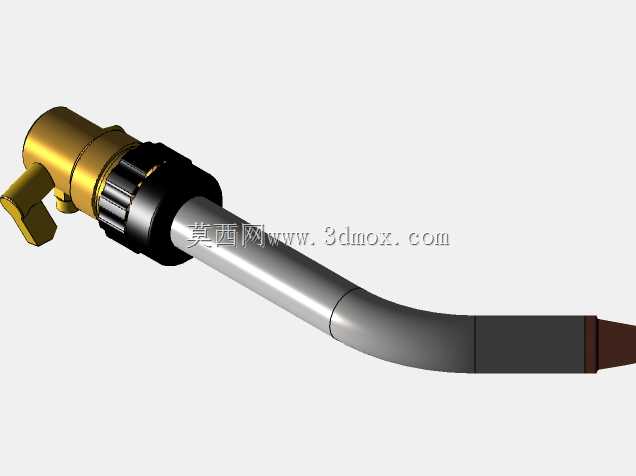

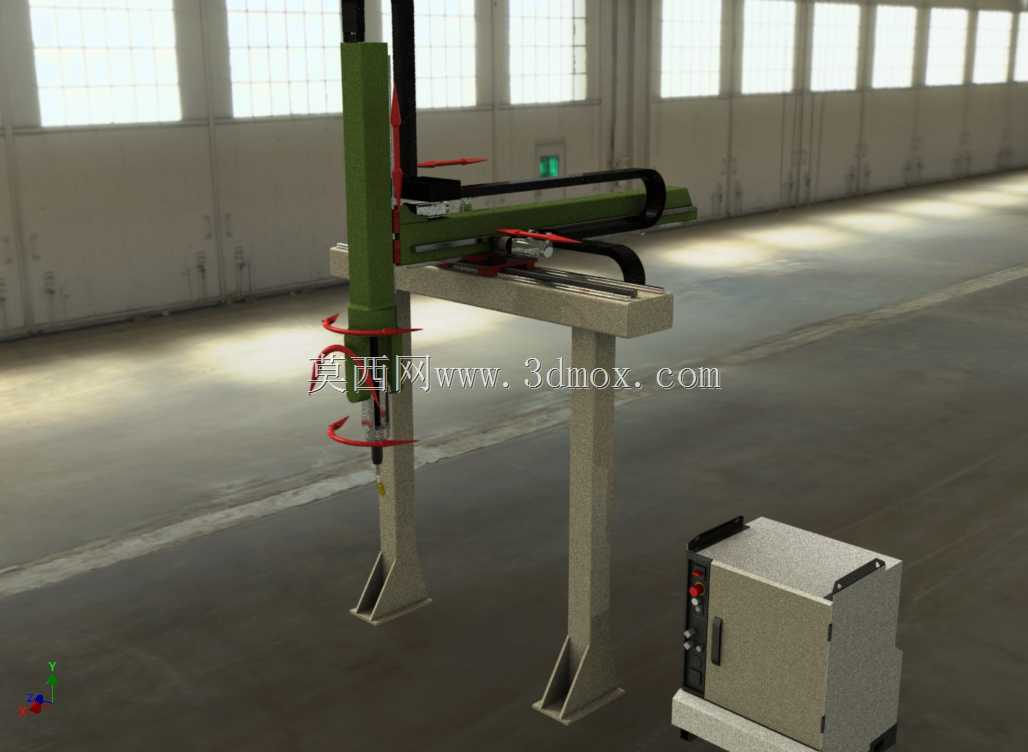

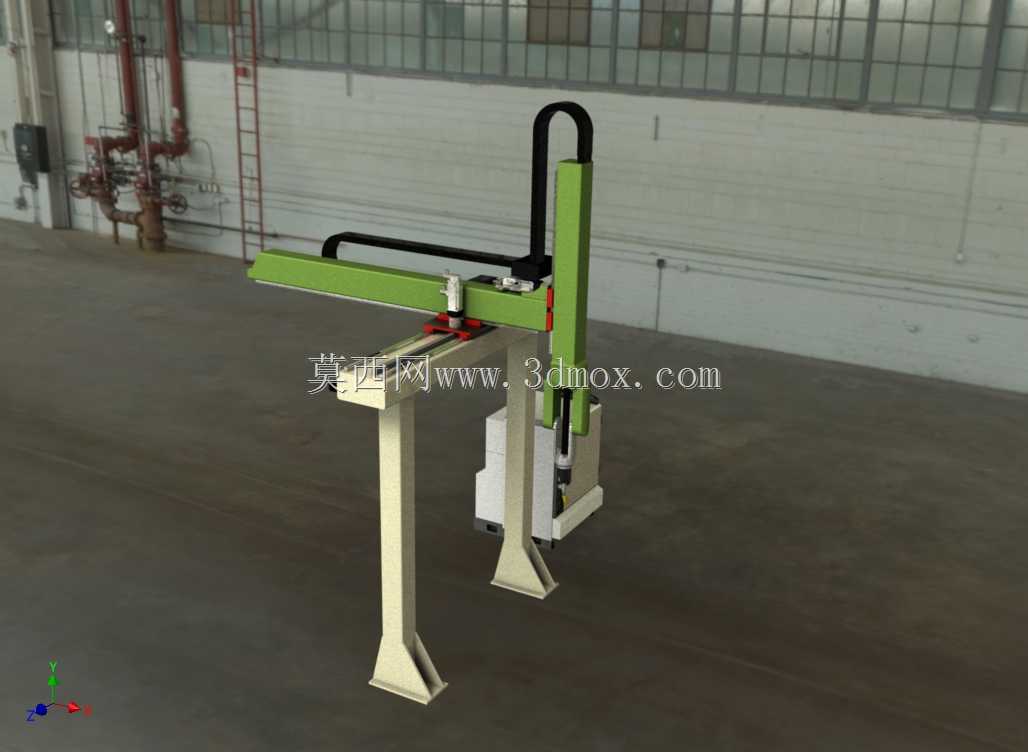

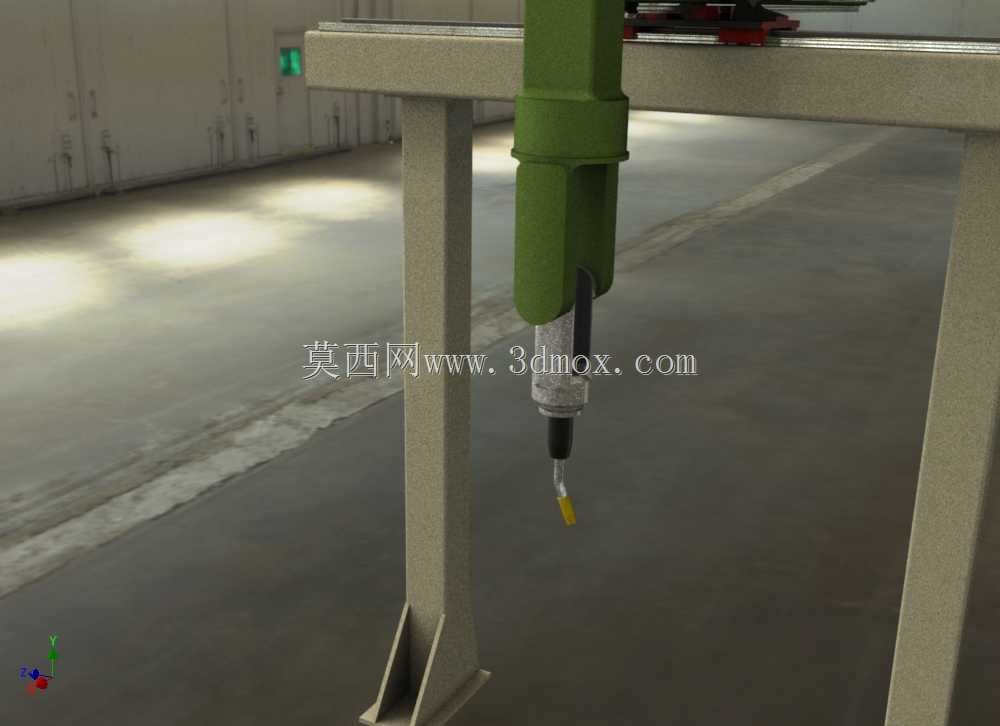

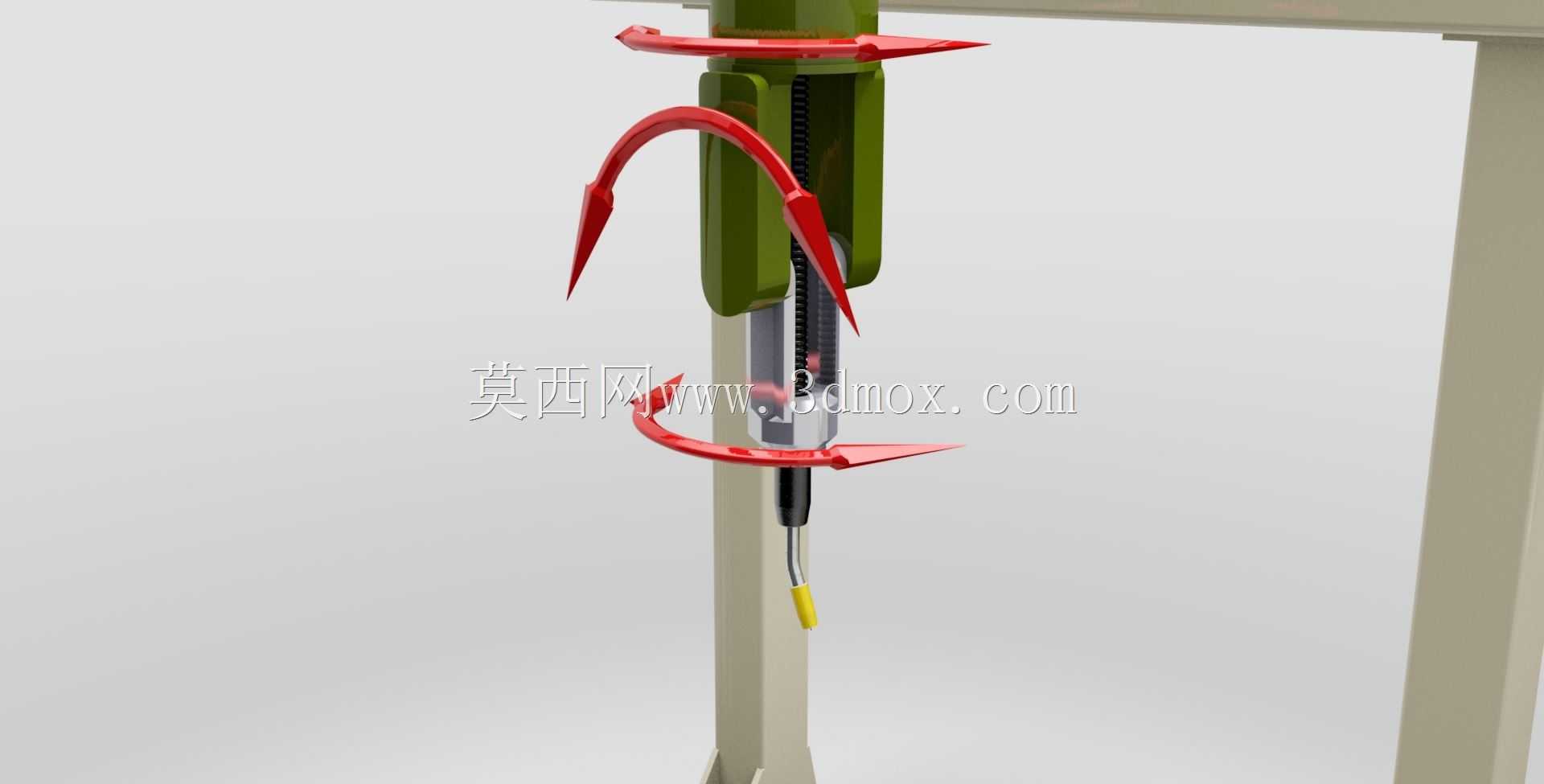

这款焊接作业设备主要面向中小批量金属构件加工场景，可覆盖中小型五金件、简易钢结构件、小型设备机架的自动化焊接作业，适配车间内固定工位的长期焊接生产需求，也可根据产线调整灵活移位，填补了低成本自动化焊接设备的市场空白，适合预算有限、又希望替代人工焊接提升作业一致性的加工场景使用。设备采用龙门式双立柱支撑结构，横向导轨架设在两根立式支撑柱顶端，纵向滑座可沿横向导轨做水平方向的往复移动，竖直方向的焊接执行模组搭载在横向滑座上，可完成竖直方向的升降进给，配合多轴联动的运动控制逻辑，可实现平面内任意轨迹的焊接作业，相比传统关节型焊接机器人，该结构的运动刚性更强，焊接过程中焊枪的抖动量更小，长直焊缝、规则环形焊缝的成型一致性更优。设备配套独立的落地式电控柜体，柜体内部集成运动控制模块、焊接参数调节模块、电源适配模块与安全防护回路，柜体正面设置操作按键、状态显示屏与紧急停止按钮，操作人员可在设备旁快速完成焊接参数调整、作业轨迹点位示教、设备启停操作，无需复杂的编程基础即可快速上手。设计阶段充分考虑了中小加工车间的安装边界，两根立式支撑柱采用地脚螺栓固定的安装方式，不需要对车间地面做特殊的预埋处理，整体横向作业跨度适配常见的中小型焊接工装台尺寸，竖直方向的行程可覆盖常规高度工件的焊接需求，设备整体的占地面积紧凑，不会过多占用车间的生产空间，侧边预留的走线槽可规整收纳焊接线缆、控制线缆与动力线缆，避免车间内物料转运过程中剐蹭线缆造成安全隐患。焊枪搭载端设置了快换接口，可根据不同的焊接工艺需求更换对应类型的焊枪，适配二氧化碳气体保护焊、氩弧焊等多种常见的焊接工艺，运动控制逻辑采用混合运动学算法，可同时协调横向、纵向、竖直三个方向的进给速度，在焊接转角、圆弧位置时可自动匹配最优的进给速率，避免焊缝位置出现堆焊、缺焊的问题，相比纯人工焊接，可有效降低焊接过程中的烟尘、弧光对操作人员的健康影响，同时可保持长时间稳定作业，不会因为操作人员疲劳导致焊接质量下降。设备的结构件均采用标准化型材加工制作，后期维护更换配件的成本更低，支撑柱与导轨的连接位置设置了可调节的锁紧结构，长期使用出现导轨间隙时可快速调整恢复精度，不需要整体更换结构部件。
