自动化产线用碗式振动给料设备结构设计

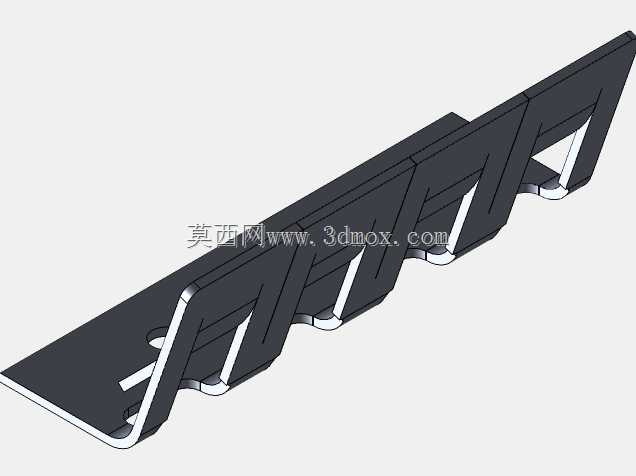

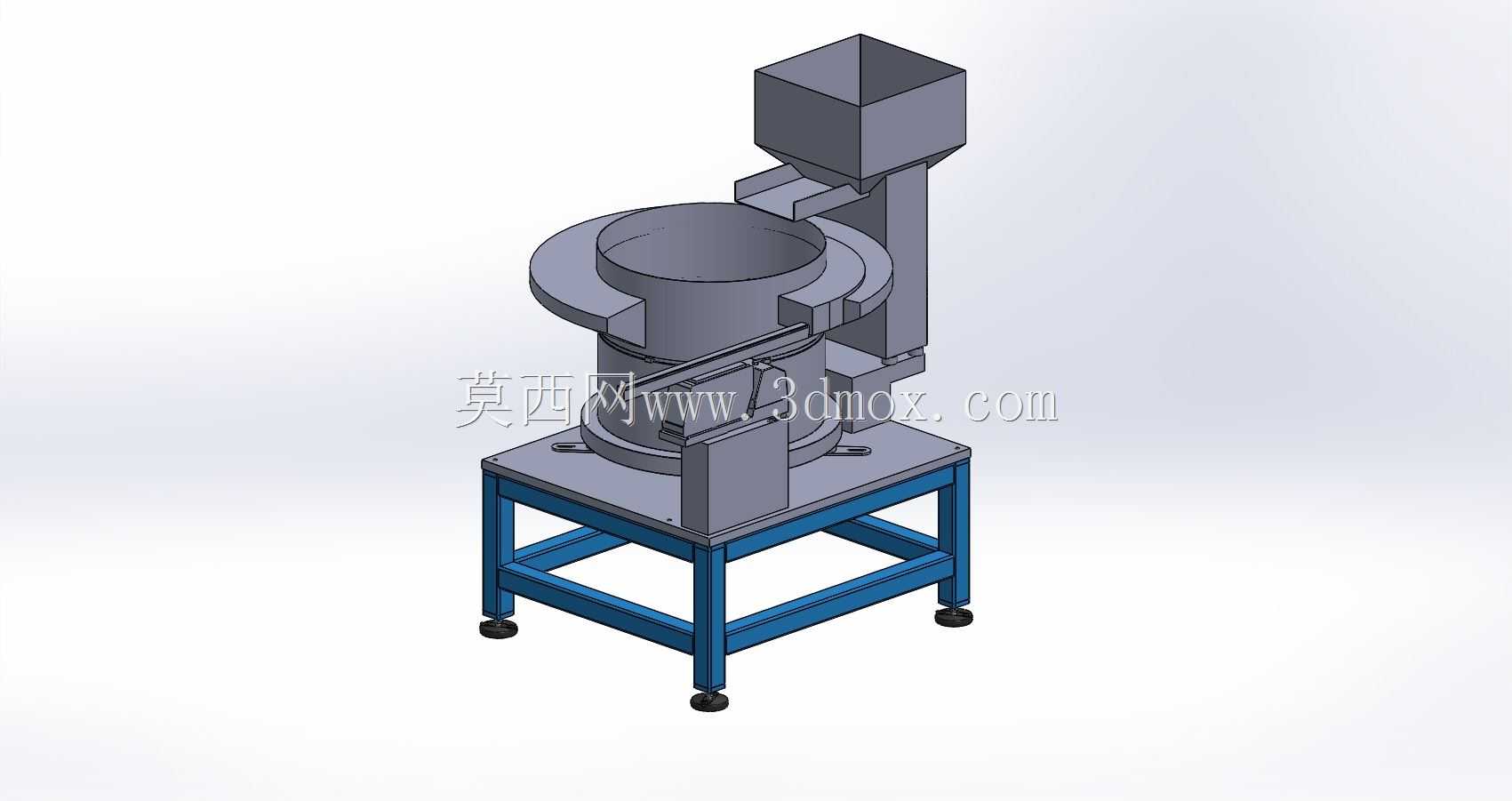

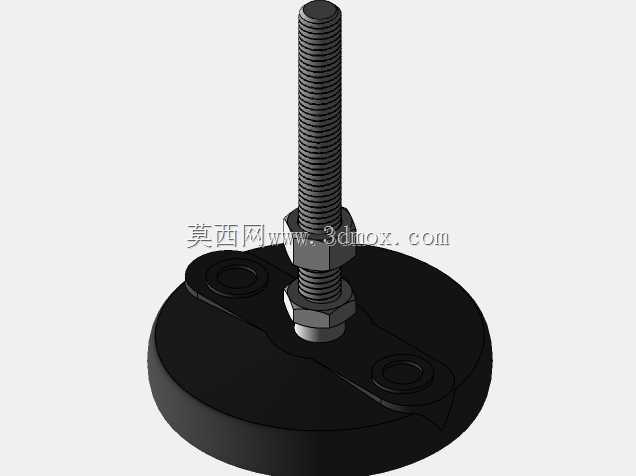

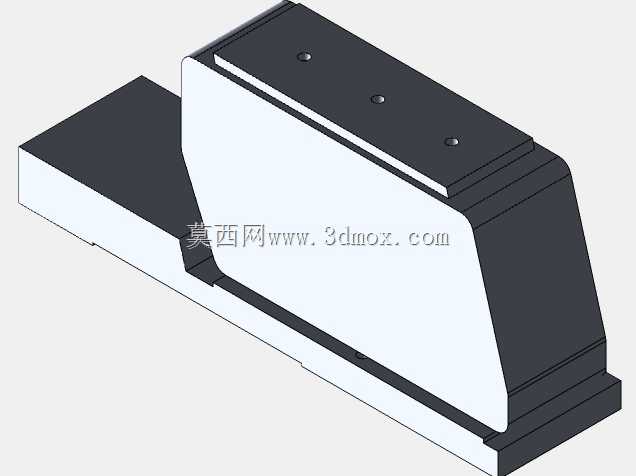

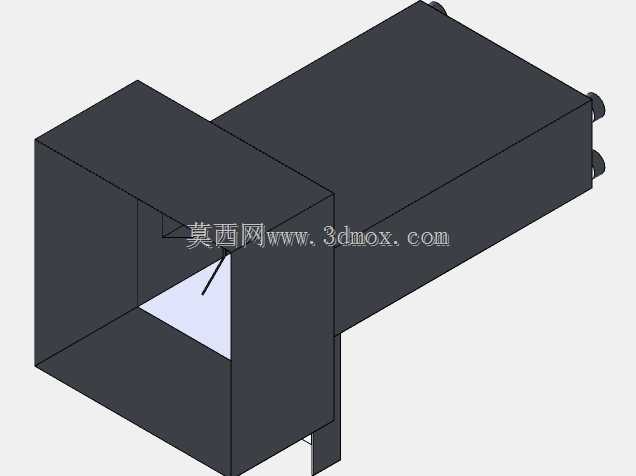

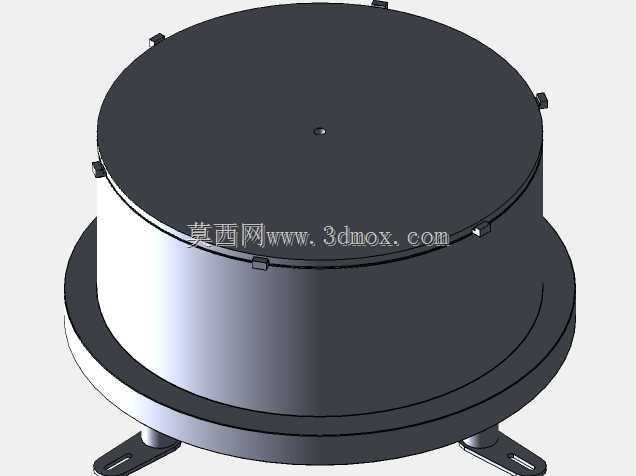

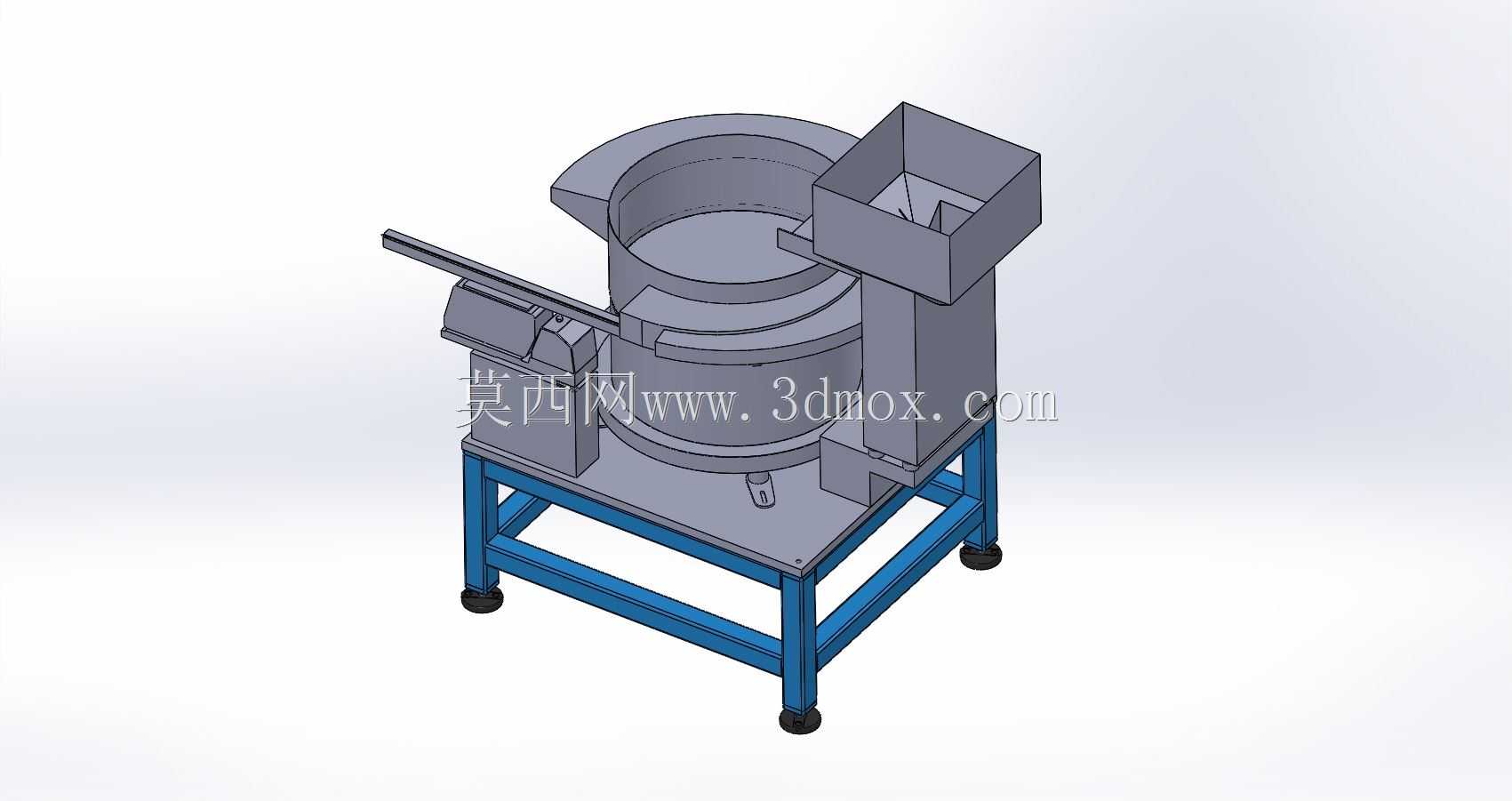

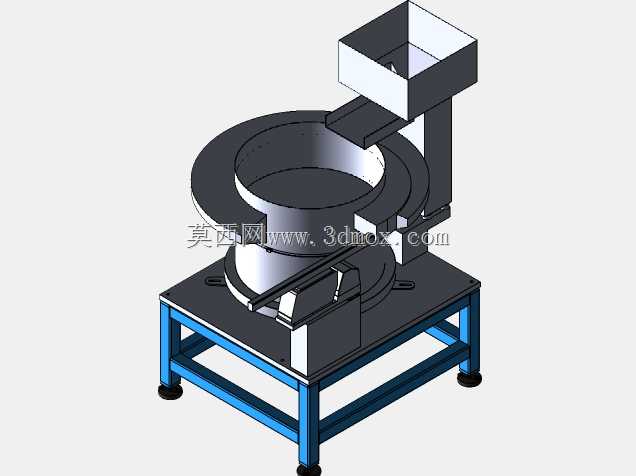

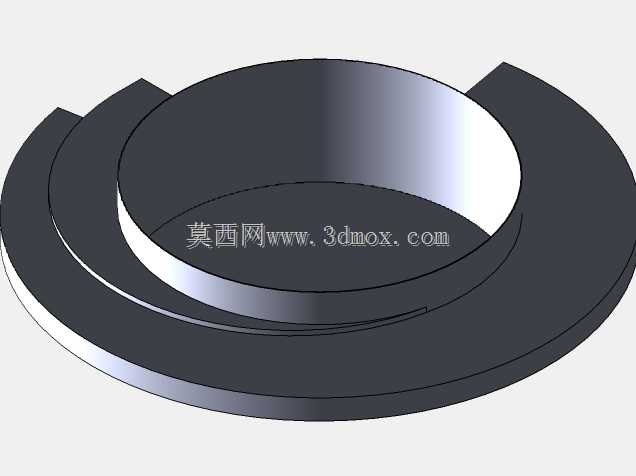

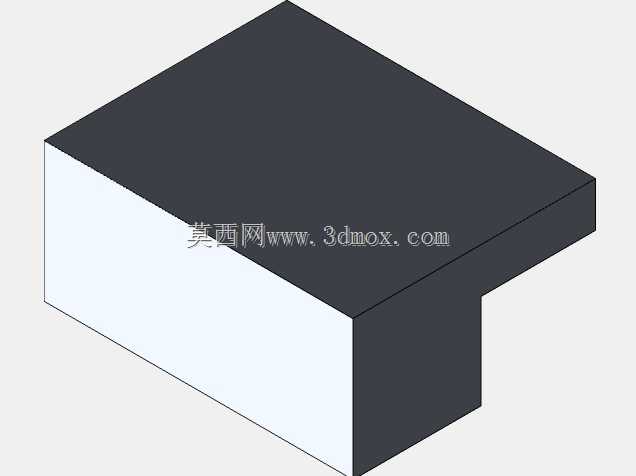

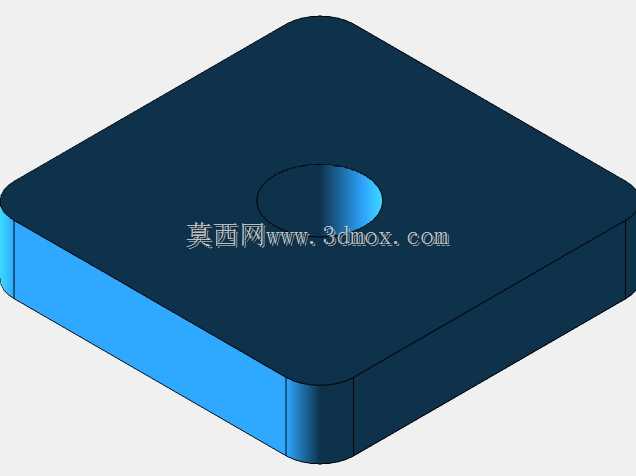

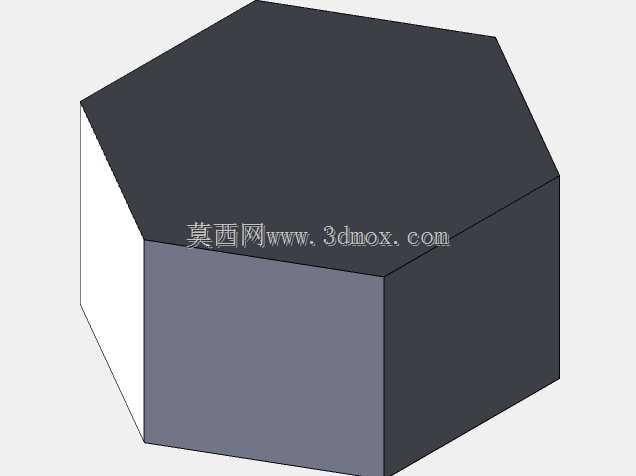

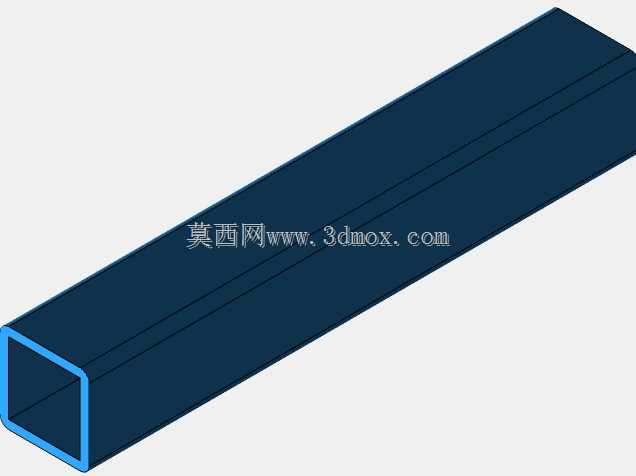

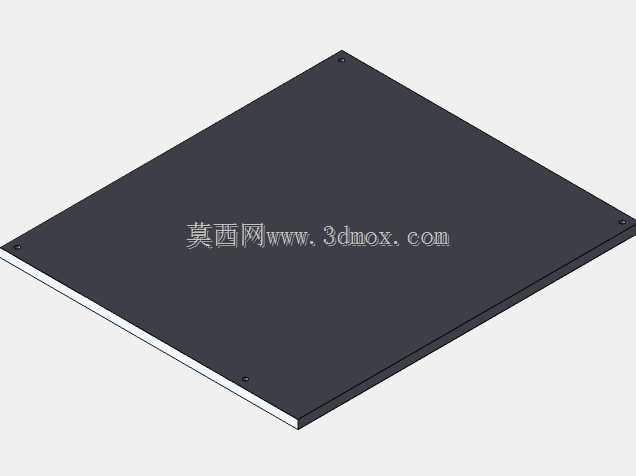

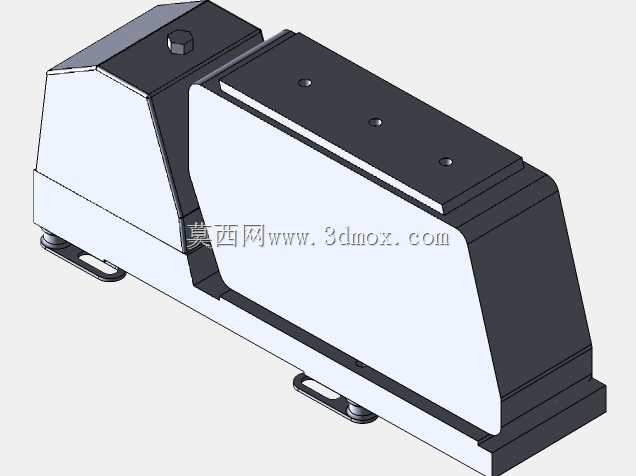

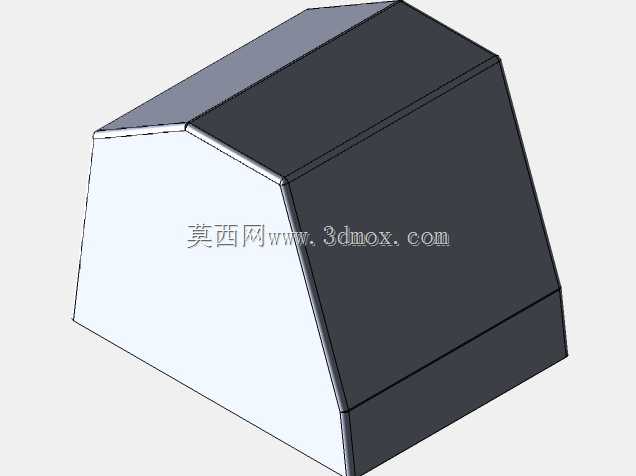

这款碗式振动给料设备，是面向小尺寸金属零部件自动化上料场景开发的专用送料装置，主要应用于五金冲压、电子元器件组装、小零件精加工等连续化生产产线中，承担散料定向排序、匀速送料的核心功能，解决人工上料效率低、排序误差大、节拍不匹配的产线痛点，可直接对接后续的分拣、加工、组装工位，实现散状物料从无序堆放到有序定向供给的全流程自动化衔接。设备整体采用立式集成布局，核心给料碗直径约24英寸，整体安装高度约38英寸，底部采用方管焊接的框架式支撑结构，支脚配置可调式减震脚垫，既可以抵消设备振动作业时产生的晃动偏移，也能根据产线对接高度灵活调整设备水平度与安装高度，适配不同高度的后续工位接驳需求。支撑框架上方为核心的振动给料主体，圆形碗体内部设计有螺旋上升的送料轨道，通过电磁振动驱动产生规律的微幅振动，让散落在碗内的金属小零件沿着螺旋轨道逐步上升，在轨道上升过程中通过结构导向筛选，让符合姿态要求的零件沿着轨道进入出料接驳通道，姿态不符合的零件会自动落回碗底重新排序，最终实现零件以统一朝向、稳定节拍向外输送，额定送料节拍可达每分钟325件，完全匹配高速自动化产线的连续作业需求。在给料碗的侧上方集成了方形储料补料仓，可预先存储一定量的待加工零件，当碗内零件存量低于设定阈值时，补料仓会自动向碗内补充物料，避免人工频繁补料打断产线连续运行，减少人工值守的工作量。设备的出料端设计为可调节的导向轨道结构，可根据对接设备的进料口位置、零件尺寸规格调整轨道的宽度与出料角度，无需大幅改动主体结构即可适配不同规格小零件的送料需求，具备较强的产线适配性。整体设计充分考虑了车间现场的安装与使用需求，所有振动部件均做了隔震处理，避免振动传导至对接的其他产线设备影响加工精度，外露结构无尖锐棱角，设备维护时可快速拆卸碗体与轨道部分，方便清理残留物料、更换适配不同零件的轨道结构，兼顾了高速送料的稳定性与现场使用的维护便捷性，可作为各类小零件自动化加工产线的标准上料单元配套使用。
