工业离心式高速通风排风设备结构设计

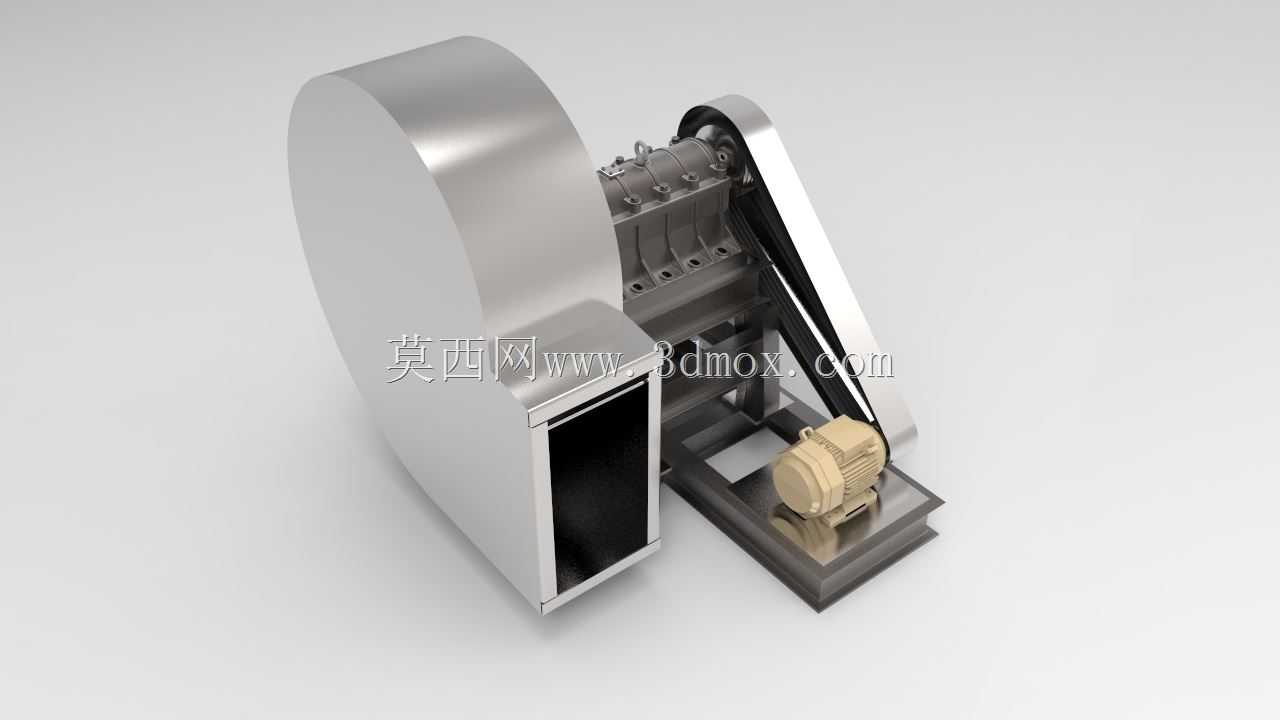

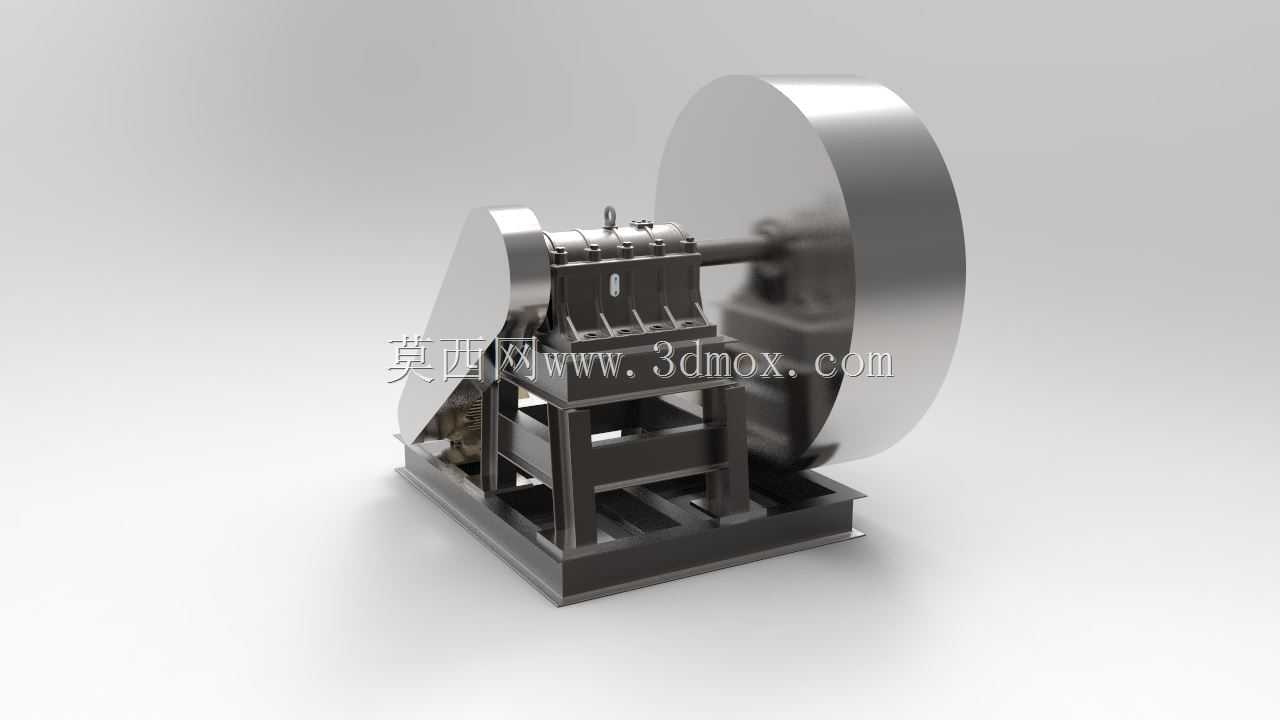

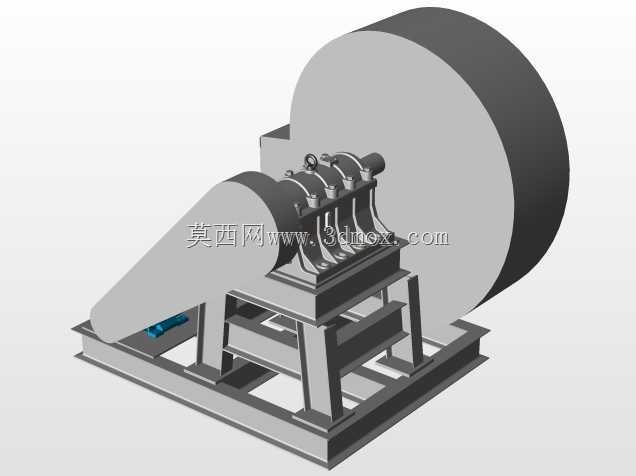

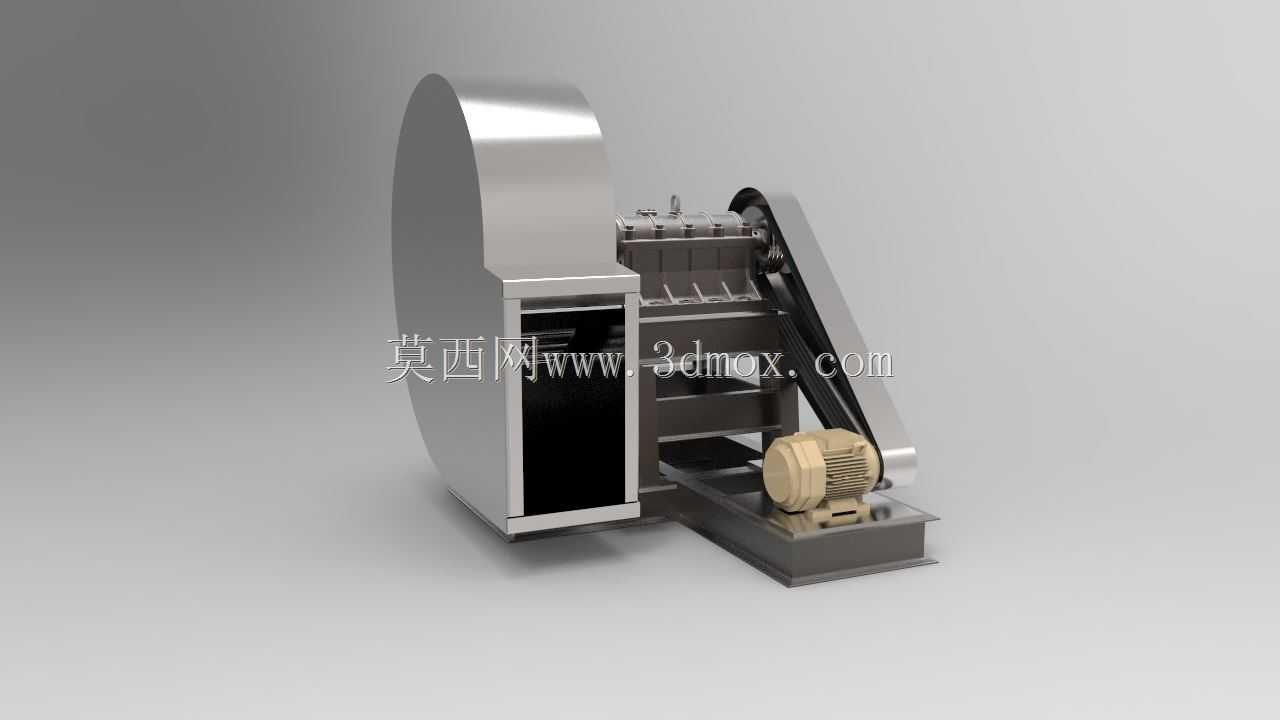

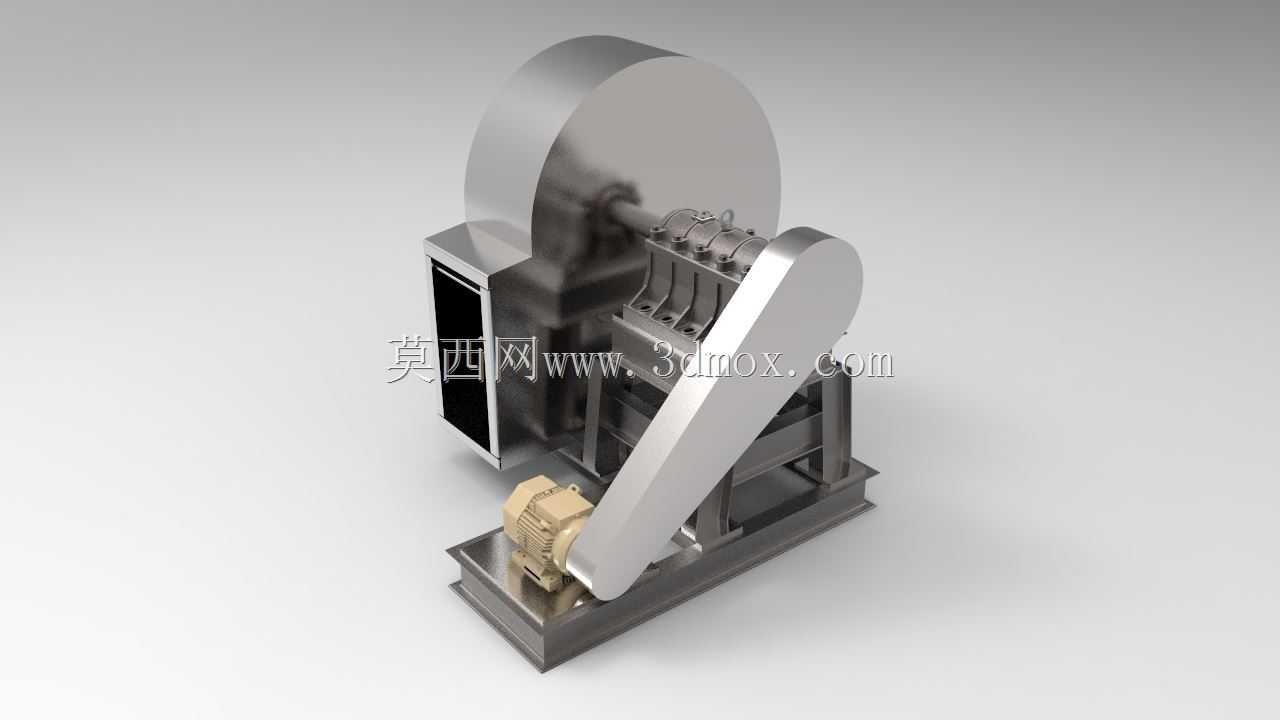

这款高速离心式通风设备，主要面向工业厂房强制通风、生产工序除尘排风、密闭空间空气置换、高温工位散热送风等场景使用，可适配车间整体通风系统、生产设备配套排风、物料输送风源供给等不同工况，能够在高转速运行状态下提供稳定的风压与风量输出，满足大流量空气输送的实际需求。设备整体采用离心式蜗壳结构设计，进风口设置于蜗壳侧端面，出风口沿蜗壳切线方向延伸，这种结构能够在叶轮高速旋转时，通过离心力作用将进入叶轮的空气加速增压，再经蜗壳导流后从出风口稳定送出，相比普通轴流风机可提供更高的输出风压，适合长距离风道送风或者带阻力的排风场景。设备的动力传递采用皮带传动结构，电机与风机叶轮分置在机架两侧，通过皮带轮实现转速匹配，既可以根据实际风压需求调整传动比来适配不同工况，也能在设备启动时缓冲负载冲击，保护电机与叶轮结构不受瞬时载荷损坏。叶轮部分采用多叶片前倾式结构设计，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，能够减少空气在叶轮内部的流动阻力，降低高速运行时的气流紊流与气动噪音，同时叶轮整体做了动平衡校准，确保高转速运行时的稳定性，减少整机振动带来的结构疲劳。设备的蜗壳采用钣金折弯焊接成型，内壁做光滑过渡处理，减少气流沿蜗壳流动时的沿程阻力损失，蜗壳外侧设置加强筋结构，避免高风压状态下蜗壳出现形变影响运行效率。机架采用型钢焊接成型的一体式底座，电机安装位设置可调节的张紧结构，方便后期维护时调整皮带张紧度，底座上预留的安装孔位可直接与地面基础或者配套设备机架固定，安装边界清晰，不需要额外做复杂的适配改造。设备的进风口位置设置防护网结构，避免运行过程中杂物被吸入叶轮造成设备损坏，出风口预留标准法兰接口，可直接对接通风管道或者排风罩，减少现场安装的施工工作量。整体结构布局紧凑，动力部件与风机主体整合在同一底座上，不需要额外拆分运输与安装，日常维护仅需定期检查皮带磨损情况、轴承润滑状态以及叶轮积灰情况即可，运维难度较低，能够长时间连续稳定运行，适配工业场景下长时间不间断的通风排风需求。
