壁挂式墙体安装辅助通风装置结构设计

这款辅助通风装置主要面向狭小封闭空间的局部通风换气需求，常见于工业车间边角工位、地下管廊局部区段、设备夹层、商用建筑厨卫暗区以及畜牧养殖栏舍的定点通风场景，能够在无法布设整体通风管网的区域，快速搭建局部空气流通路径，及时排出区域内积聚的闷热空气、粉尘、异味或微量有害气体，避免局部区域空气滞流引发的设备过热、人员体感不适或空气质量超标问题。

从实际用途来看，该装置区别于常规落地或吊顶安装的通风设备，采用侧墙夹持式安装方案，无需在墙体上开设大尺寸预埋孔洞，也不需要复杂的吊装承重结构，能够快速固定在混凝土墙体、砖砌隔墙的侧边位置，直接将区域内的浑浊空气导向室外或公共通风通道，同时也可根据需求反向送入外部新鲜空气，实现局部区域的正压或负压通风调节，适配临时施工点位通风、固定工位定点送风、密闭小空间空气循环等多种使用需求。

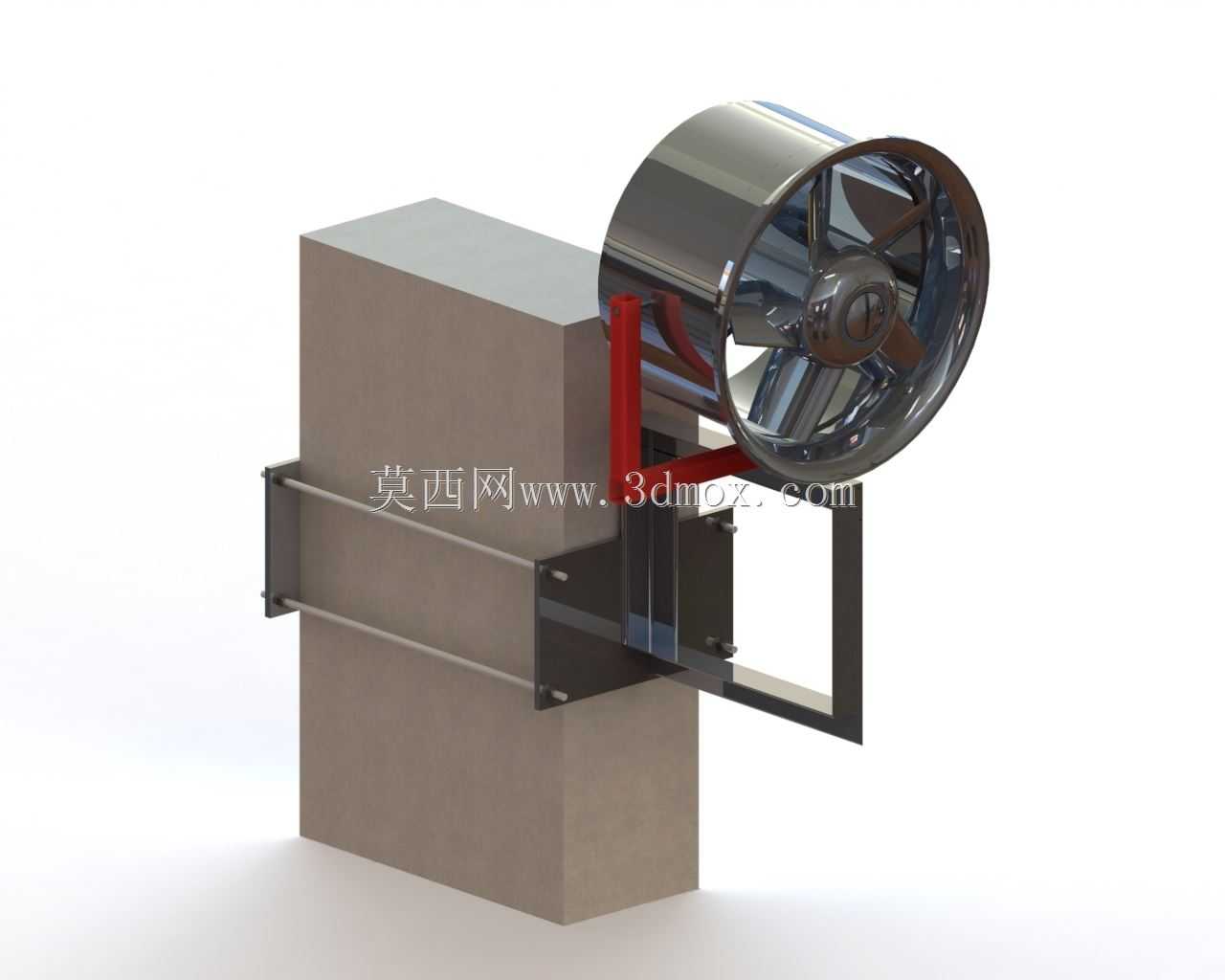

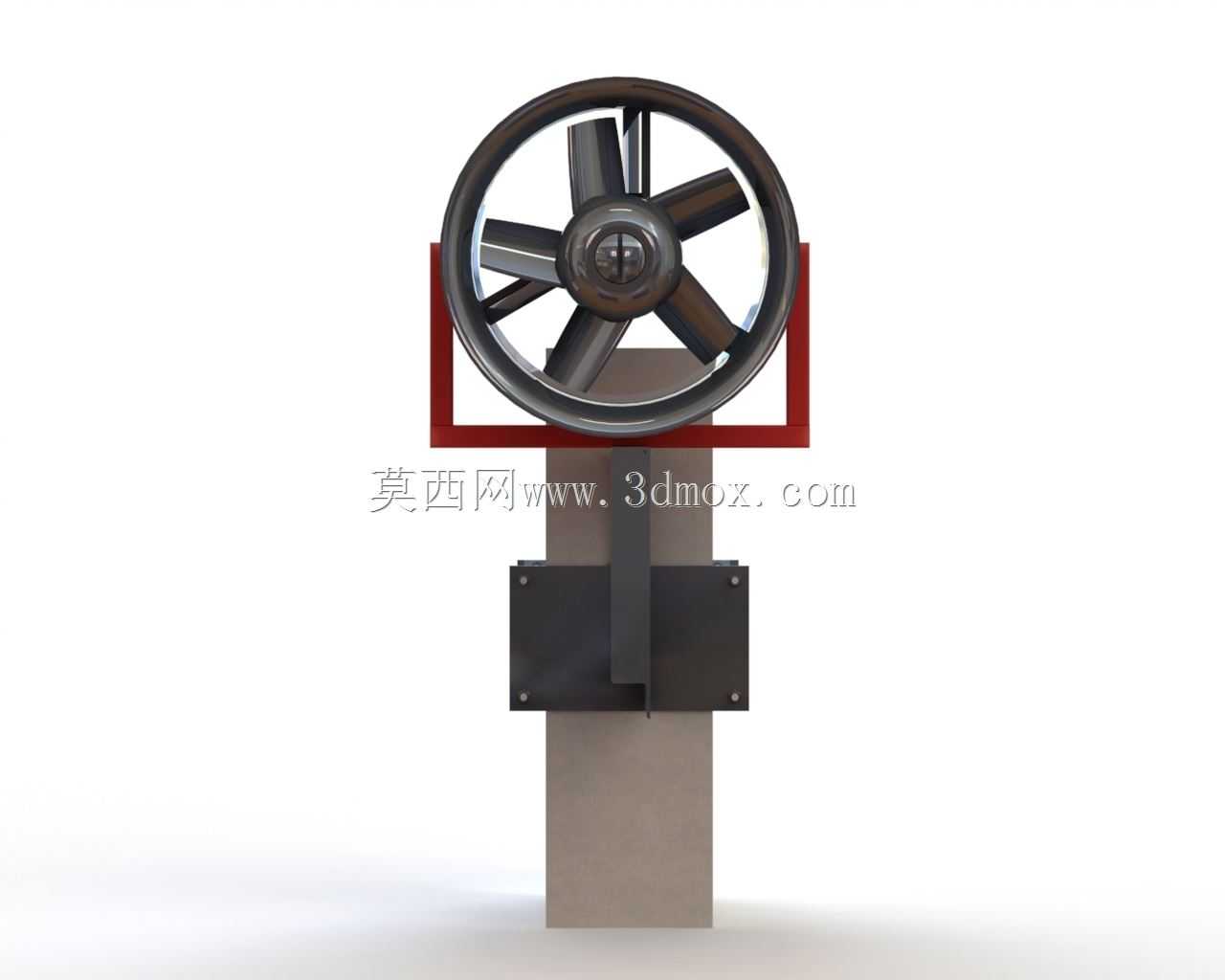

产品功能特性上，核心通风部件采用金属筒体轴流风机结构，筒身采用镜面金属材质打造，风叶经过动平衡调校，运行时振动小、风噪低，能够提供稳定的定向气流输出；配套的安装支架采用型钢焊接成型，表面做防锈喷涂处理，结构强度充足，可承受风机长期运行的振动载荷，同时支架上预留了多组调节位，可根据墙体厚度调整夹持间距，也可微调风机的俯仰送风角度，适配不同的通风方向需求；支架与墙体接触位置加装了防滑缓冲垫，既可以避免安装时刮损墙面，也能进一步提升安装稳定性，防止长期运行出现支架移位。

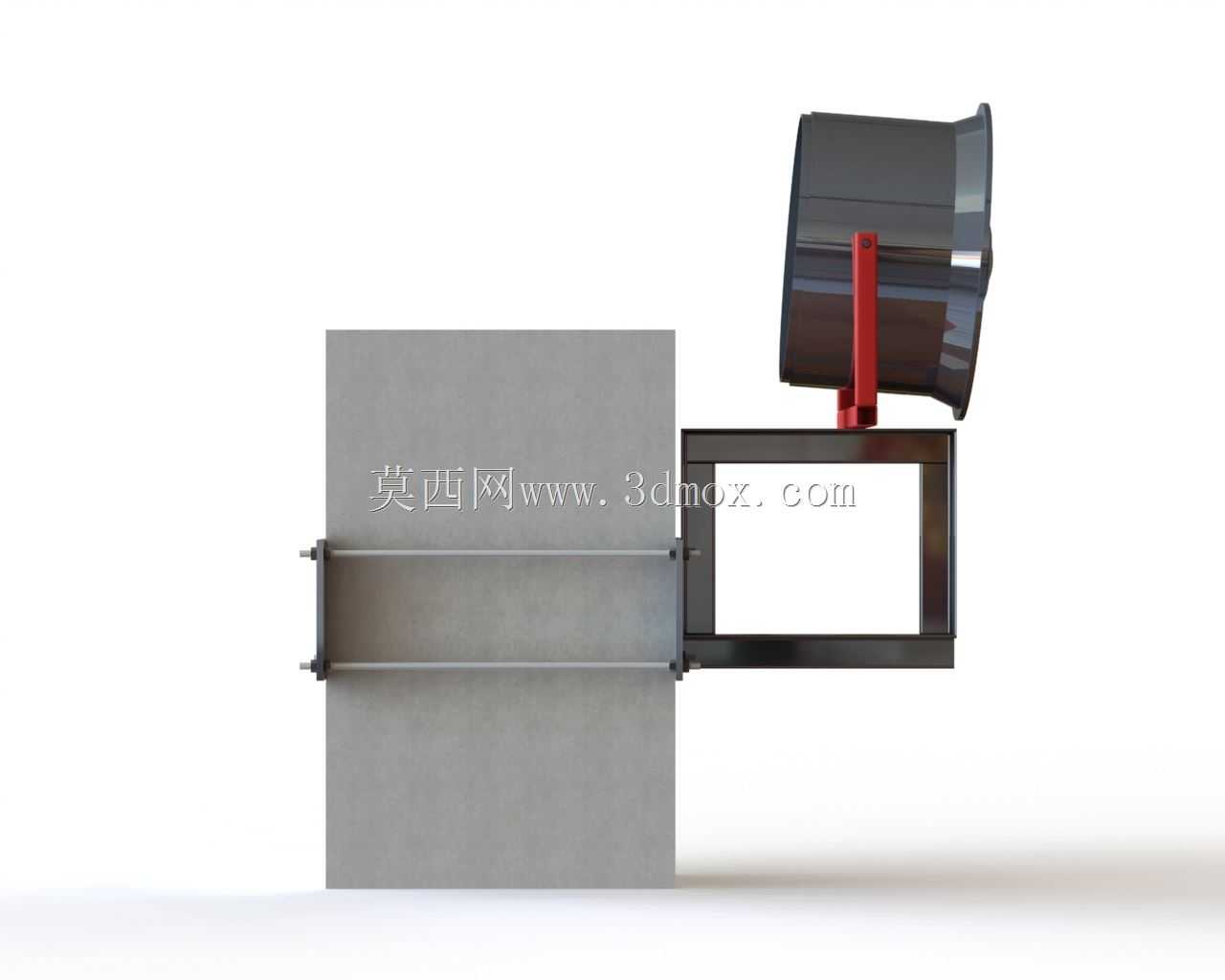

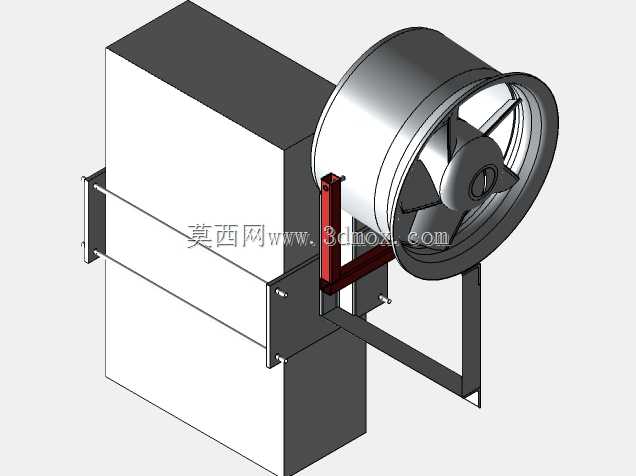

设计思路层面，这款装置优先考虑了安装便捷性与场景适配性，摒弃了传统轴流风机需要预埋穿墙套管、固定法兰的复杂安装流程，采用双侧螺杆夹持的固定方式，仅需在墙体对应位置开设小孔穿入固定螺杆，即可完成整套装置的固定，安装效率较传统方案提升60%以上，同时也便于后期拆卸移位或维护检修；结构设计上做了受力优化，将风机的承重载荷通过支架均匀分散到墙体的两个夹持面，避免单点受力过大造成墙面破损，同时红色的支撑加强筋既提升了支架的结构刚性，也能在安装时起到快速对位的标识作用。

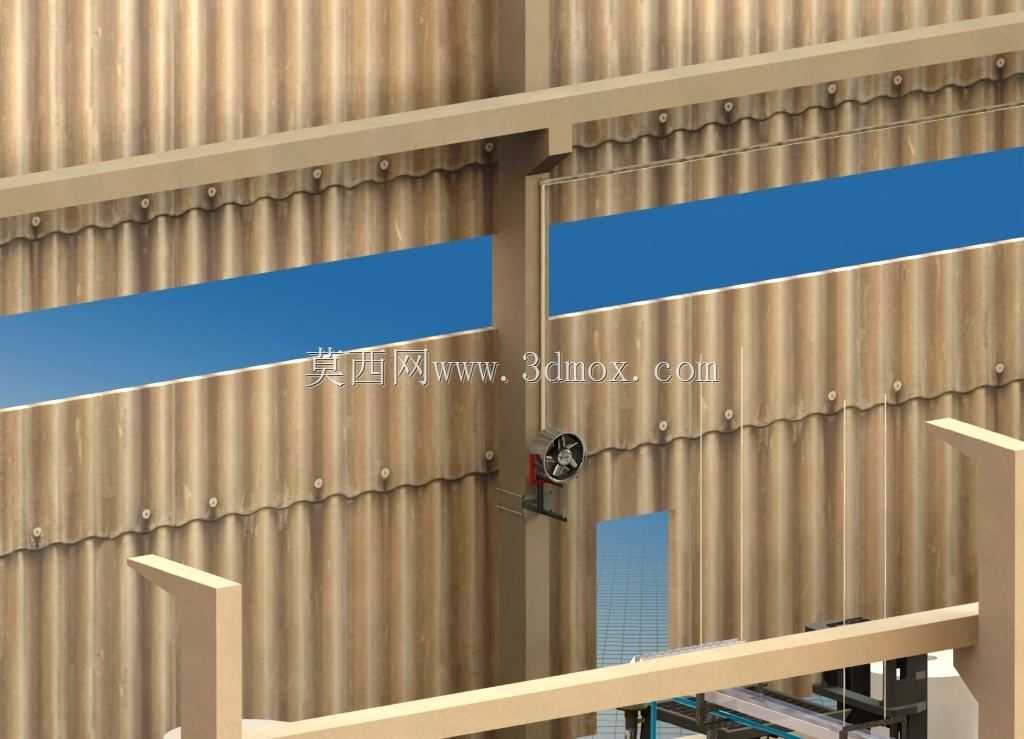

外形尺寸与安装边界方面，整套装置的横向安装宽度适配200-400mm厚度的常规墙体，风机筒体直径适配常规局部通风的风量需求，安装完成后风机向外伸出长度控制在合理范围，不会占用过多通行空间，也不会影响周边其他设备的布设；安装时仅需确认墙体夹持位置无内部管线、结构强度满足承重要求，预留出风机前后的气流流通空间即可完成布设，无需额外的配套辅材，适配绝大多数建筑侧墙的安装条件。
