步进驱动直线滑台数控Z轴进给机构

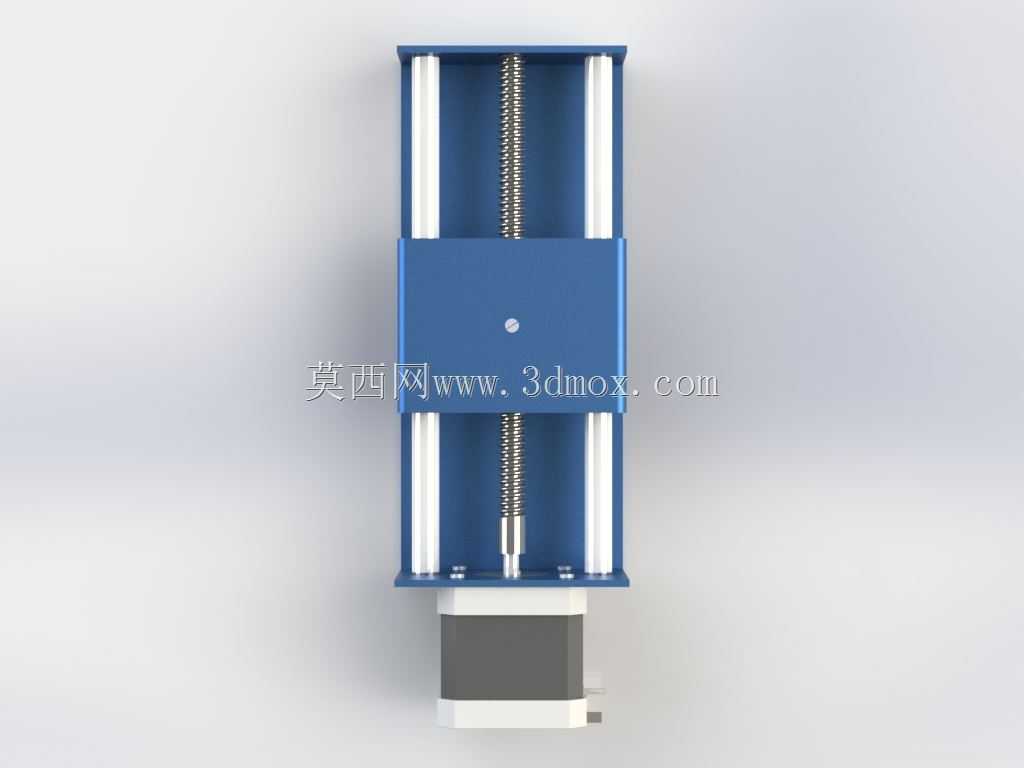

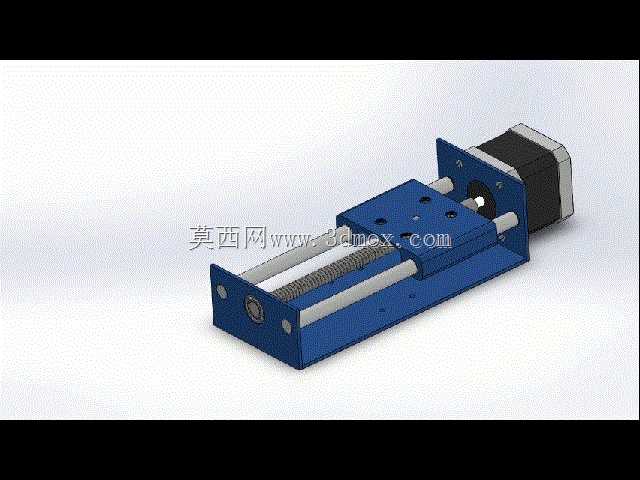

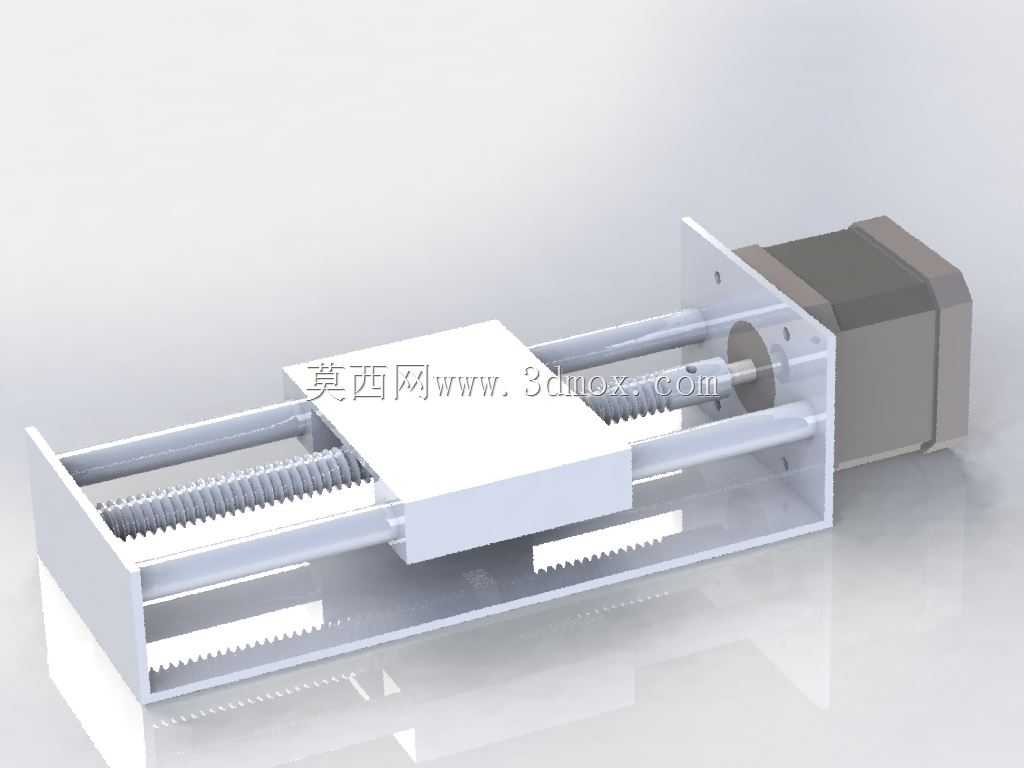

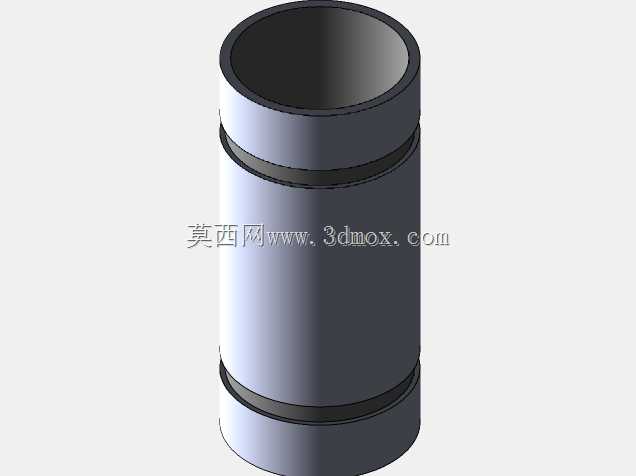

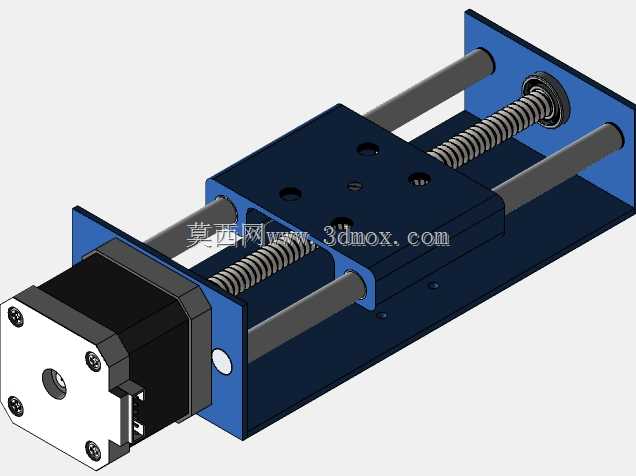

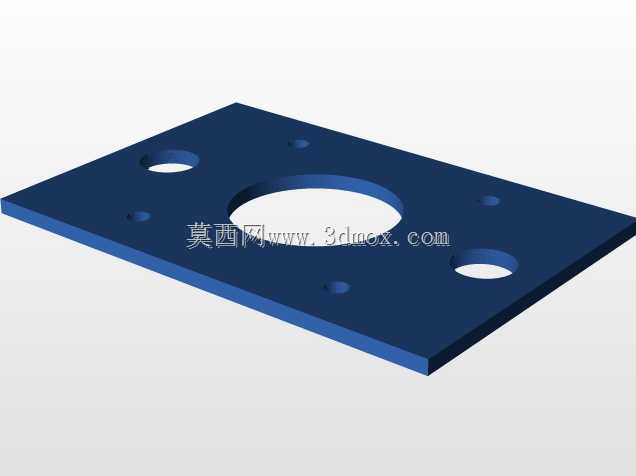

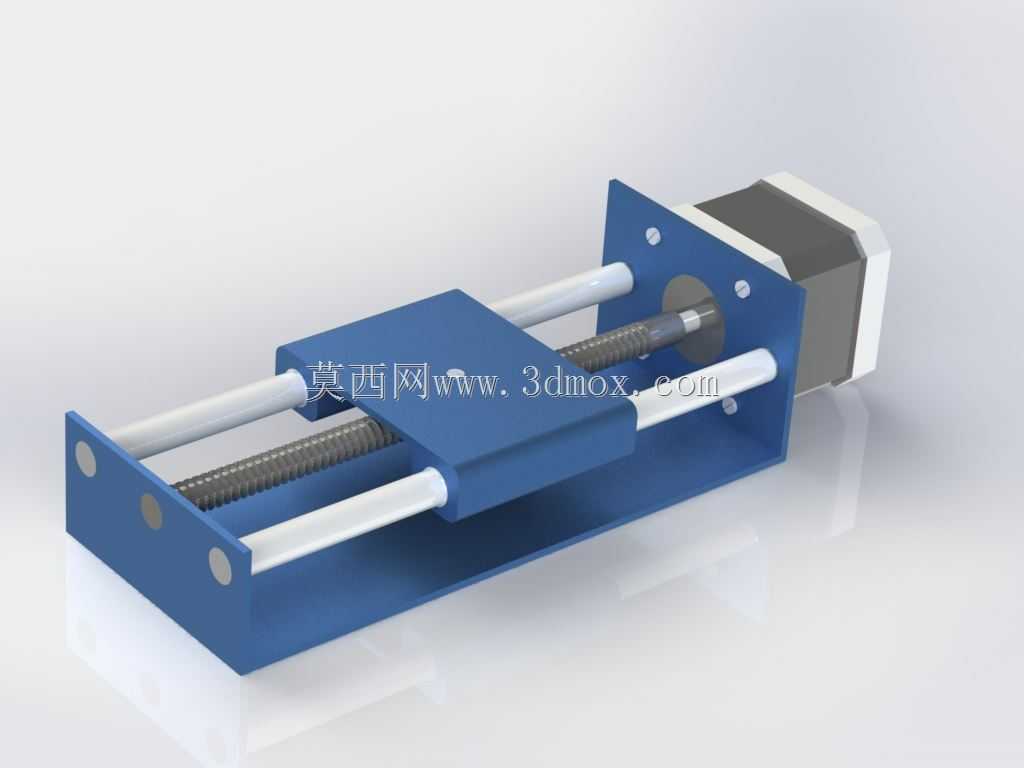

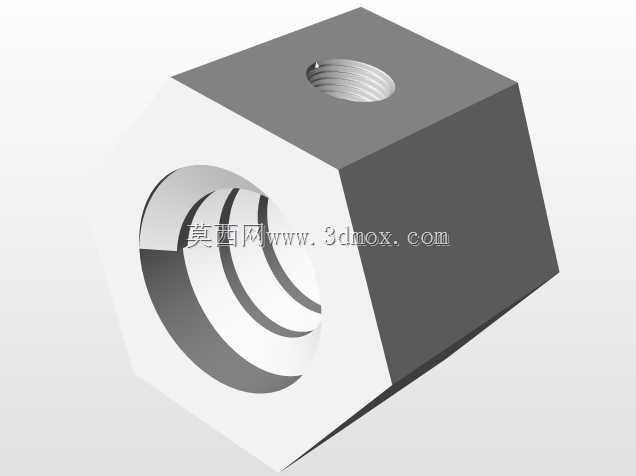

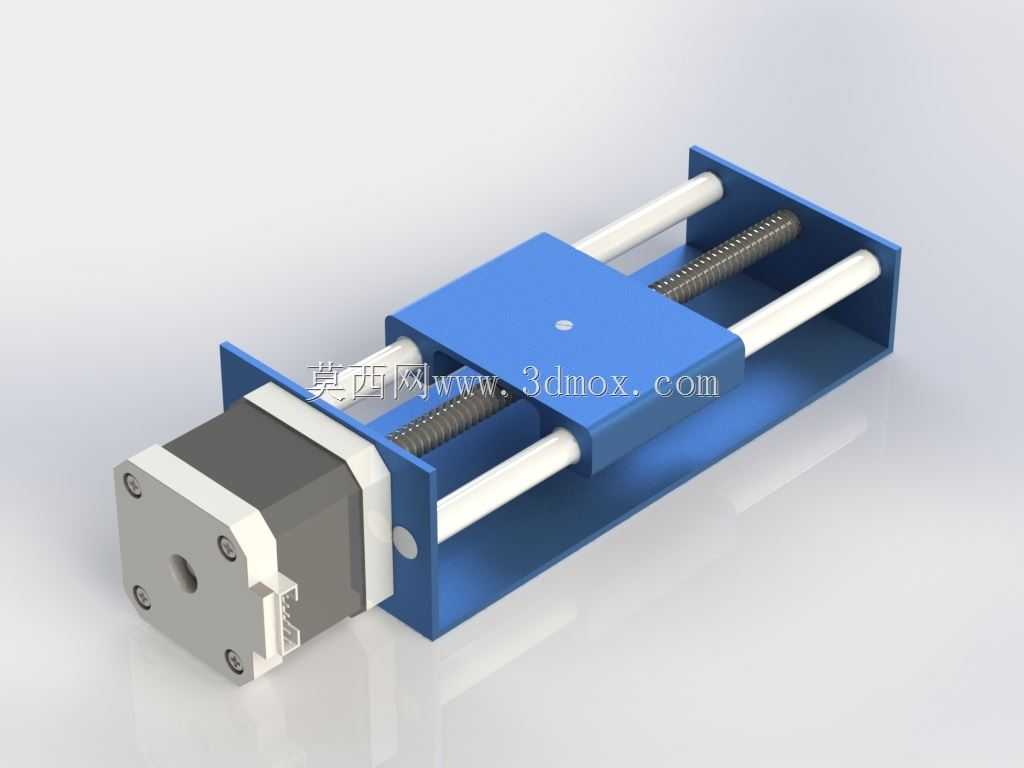

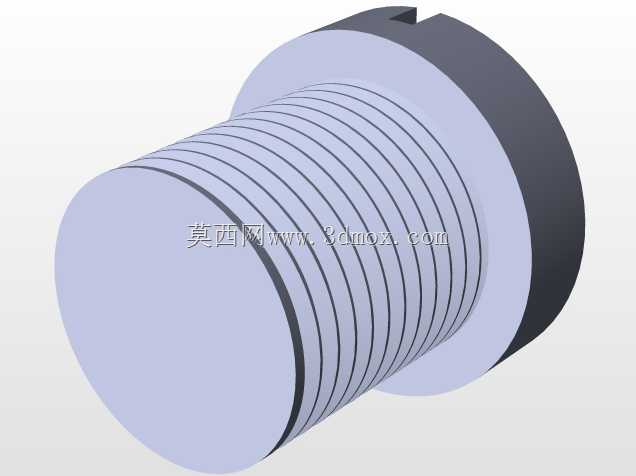

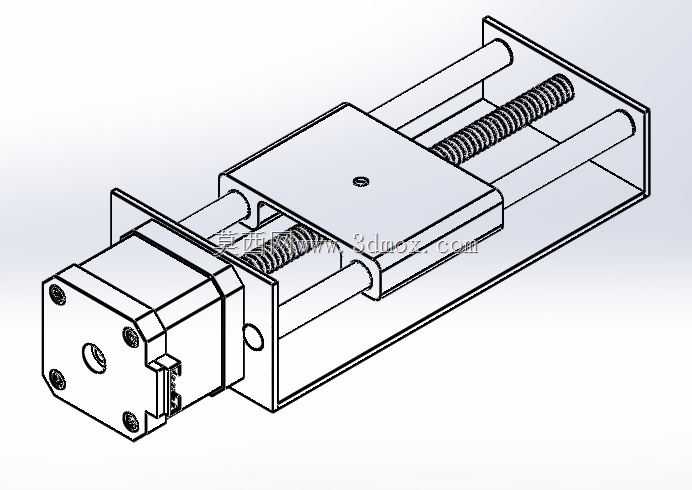

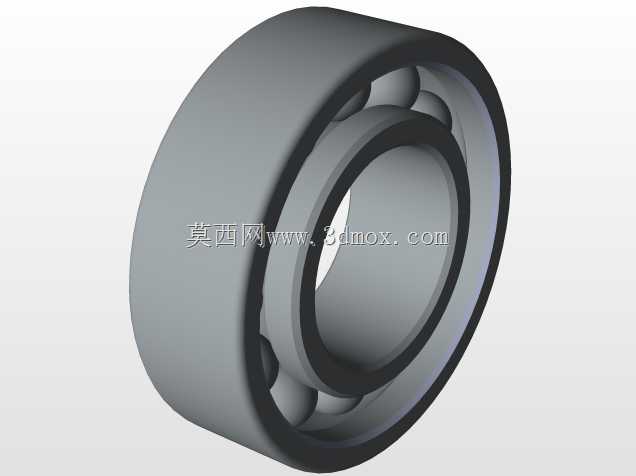

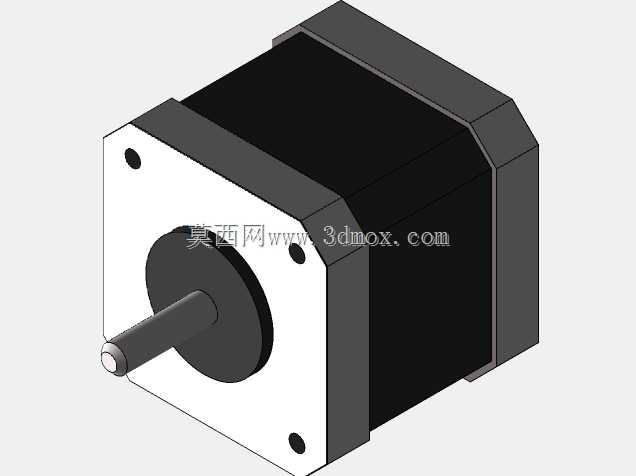

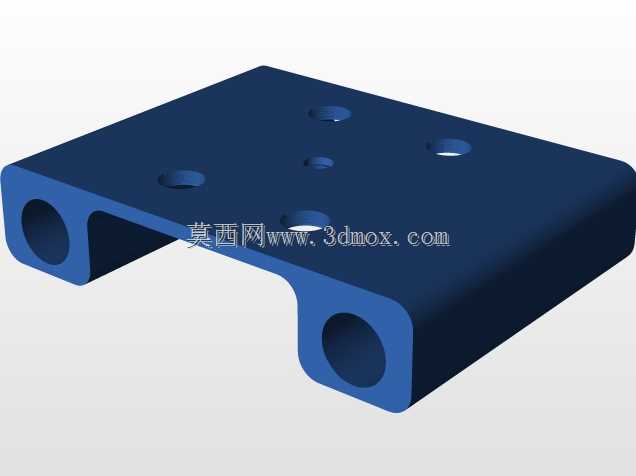

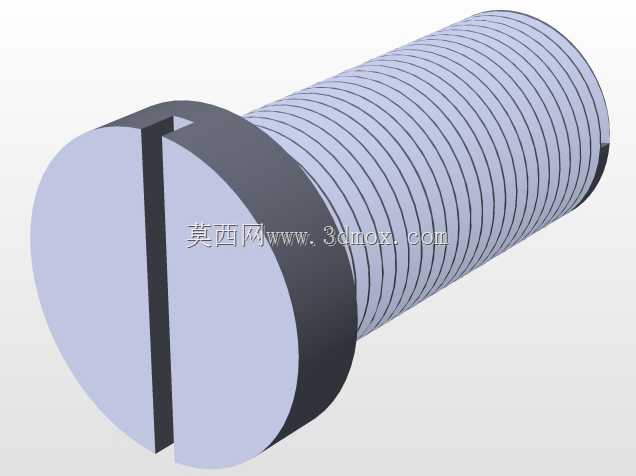

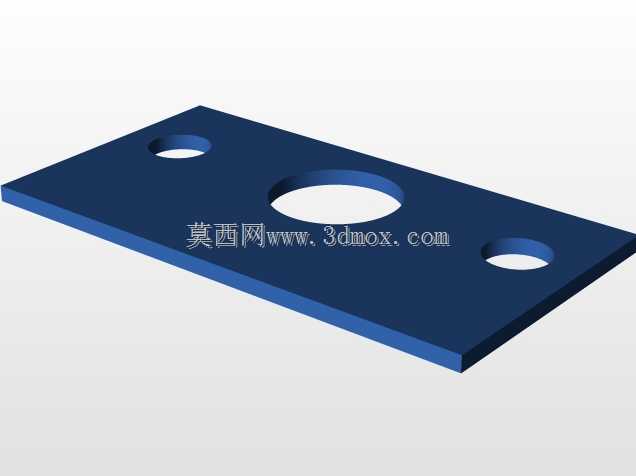

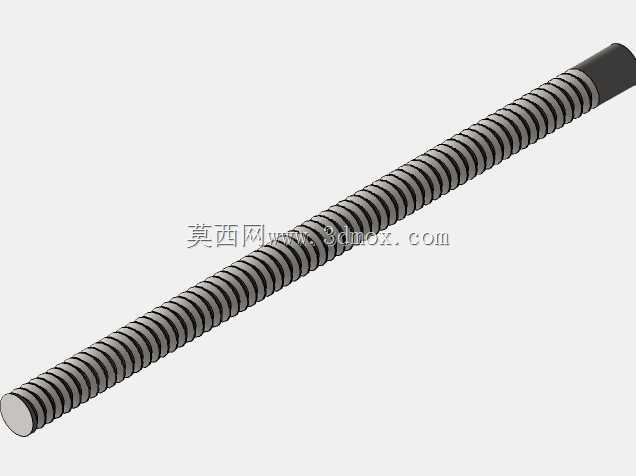

这款数控Z轴进给机构是小型数控加工、点位运动设备的核心垂直进给组件，主要应用在桌面级数控雕刻机、小型点胶设备、自动取料工位、视觉检测调焦平台以及教学实验数控装置中，承担垂直方向的精准位移输出功能，可带动末端执行件完成定距进给、位置微调、往复升降等动作，能够满足小负载工况下的高精度直线运动需求。从结构设计来看，该机构采用一体式U型安装基座作为承载主体，基座两侧平行布置光轴导轨作为滑动支撑，中间配套滚珠丝杆组件将步进电机的旋转运动转化为滑台的直线运动，滑台通过直线轴承与光轴配合，运动过程中摩擦阻力小，传动间隙可控，可保证重复定位精度满足常规数控作业要求。设计阶段优先考虑了安装适配性，基座两端预留了标准安装孔位，既可以独立作为单轴运动单元使用，也可以与XY轴滑台拼接组成多轴运动平台，滑台台面预留了多组螺纹安装孔，可直接固定夹具、主轴、点胶阀、检测头等末端作业部件，无需额外加工转接板，降低了设备集成的装配难度。在功能特性上，该机构采用开环步进电机直连丝杆的传动方案，省去了额外的传动转接结构，传动刚性充足，进给速度可通过配套驱动器灵活调节，能够适配不同作业场景的速度需求；两侧平行光轴的支撑结构可抵消滑台承受的偏载力矩，避免运动过程中出现卡滞、抖动问题，保证垂直方向运动的平顺性。外形尺寸方面，该Z轴单元属于紧凑型设计，整体宽度适配小型桌面设备的安装空间，有效行程覆盖常规小型设备的垂直进给需求，安装边界清晰，基座底面、端面均设置定位基准面，装配时可快速完成与其他机构的同轴校准，不需要复杂的调机流程。实际应用中，该机构可根据负载需求选配不同导程的丝杆，兼顾进给速度与输出推力，日常维护仅需定期对光轴、丝杆补充润滑脂即可，维护成本低，适合各类小型自动化设备、数控教学装置的开发搭建，能够帮助开发者快速完成运动轴的集成，缩短设备研发周期。
