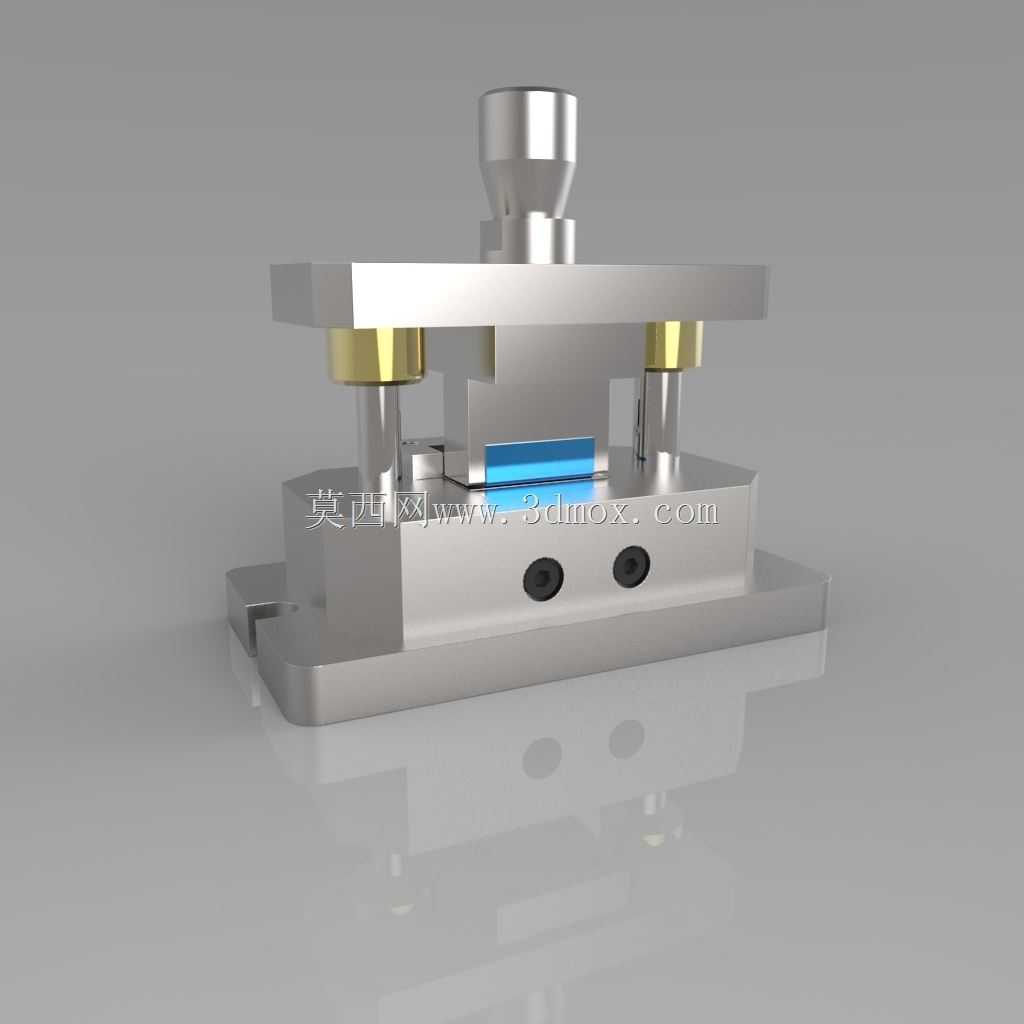

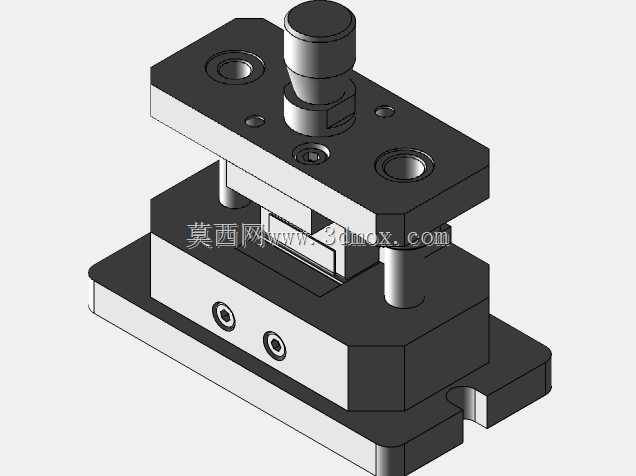

简易薄板折弯成型工装夹具结构

这款简易弯曲工装主要面向小批量钣金加工、五金件试制、教学实训场景中的薄板折弯工序设计，可适配厚度0.5-2mm的冷轧钢板、铝板、铜板等常见金属薄板的小角度折弯作业，替代大型折弯设备完成小型零件的快速成型，尤其适合电子五金配件、小型家电结构件、仪器仪表固定支架等小尺寸工件的折弯加工，在小型五金加工厂、职业院校实训车间、产品研发打样工作室中能够有效降低设备投入成本，无需复杂操作培训即可快速上手完成作业。工装整体采用导柱导套式模架结构，上下模对位精度可达0.02mm，上模连接端采用标准模柄设计，可直接安装在普通小型冲床、台式压力机的滑块输出端，下模设置有对称的定位基准面，可根据工件折弯尺寸快速调整挡料位置，无需额外制作复杂定位治具即可完成不同长度工件的折弯定位。设计过程中优先考虑了工装的通用性与易维护性，上下模工作刃口采用可拆卸式镶块结构，当刃口出现磨损后可单独更换镶块，无需整体报废模架，有效降低长期使用成本；两侧导柱配套黄铜导套，润滑周期长，长期往复作业也能保持稳定的对位精度，避免折弯过程中出现偏载导致的工件角度偏差、刃口崩损问题。工装整体安装边界紧凑，底座长宽尺寸控制在200mm*150mm范围内，闭合高度为180mm，最大开启行程可达60mm，可满足绝大多数小型台式压力机的安装尺寸要求，无需对现有设备进行改造即可直接装夹使用；底座预留有四个对称的U型安装槽，可通过T型螺栓快速固定在设备工作台面上，装夹拆卸过程仅需数分钟即可完成，能够快速切换不同作业工位。工作时将待折弯薄板放置在下模定位面上，调整好挡料位置确认折弯尺寸后，设备滑块带动上模下行，上模压料块首先接触工件表面完成预压紧，避免折弯过程中板材出现移位、翘曲问题，随后折弯凸模接触板材沿下模型腔完成折弯成型，滑块回程后即可取出成型工件，单次作业循环仅需数秒即可完成，相比手工折弯的作业方式，成型角度一致性更好，工件表面无明显锤击痕迹，成型质量稳定，同时可大幅降低操作人员的劳动强度，避免手工折弯过程中出现的划伤、磕碰等安全隐患。
