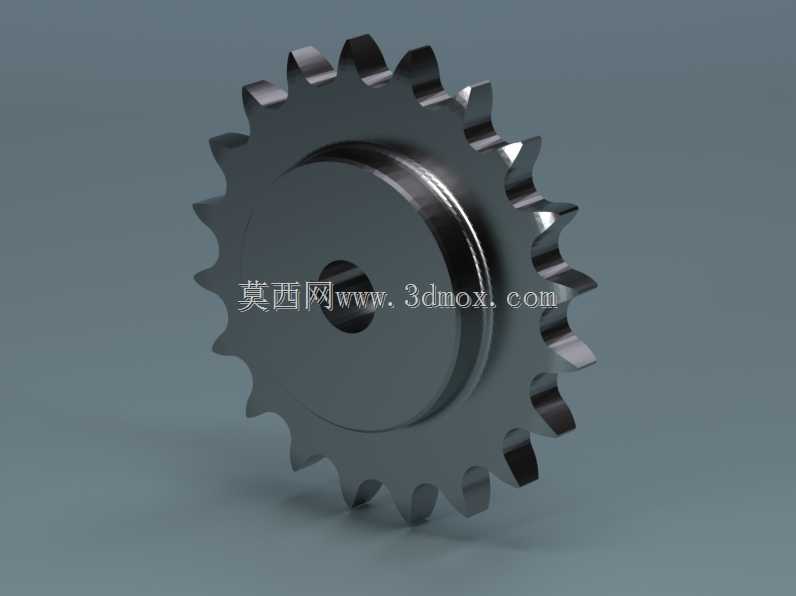

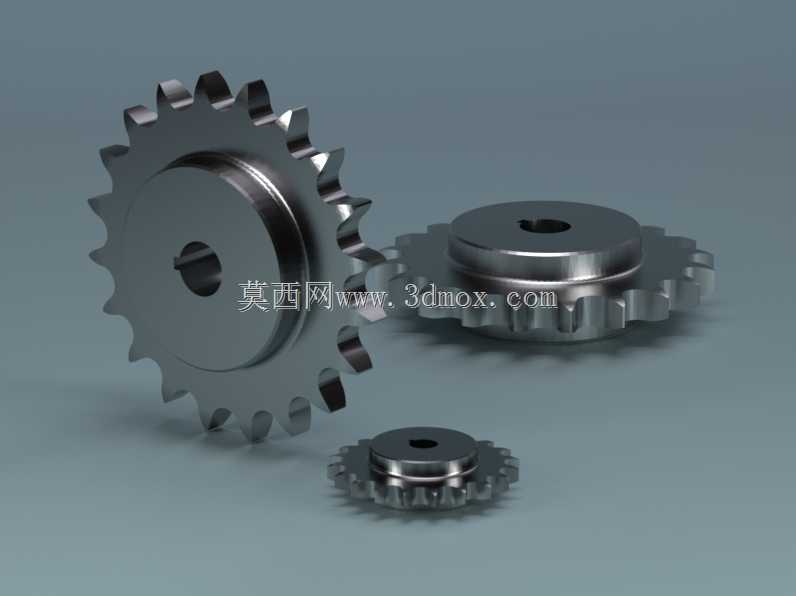

24B规格20齿单排传动链轮结构

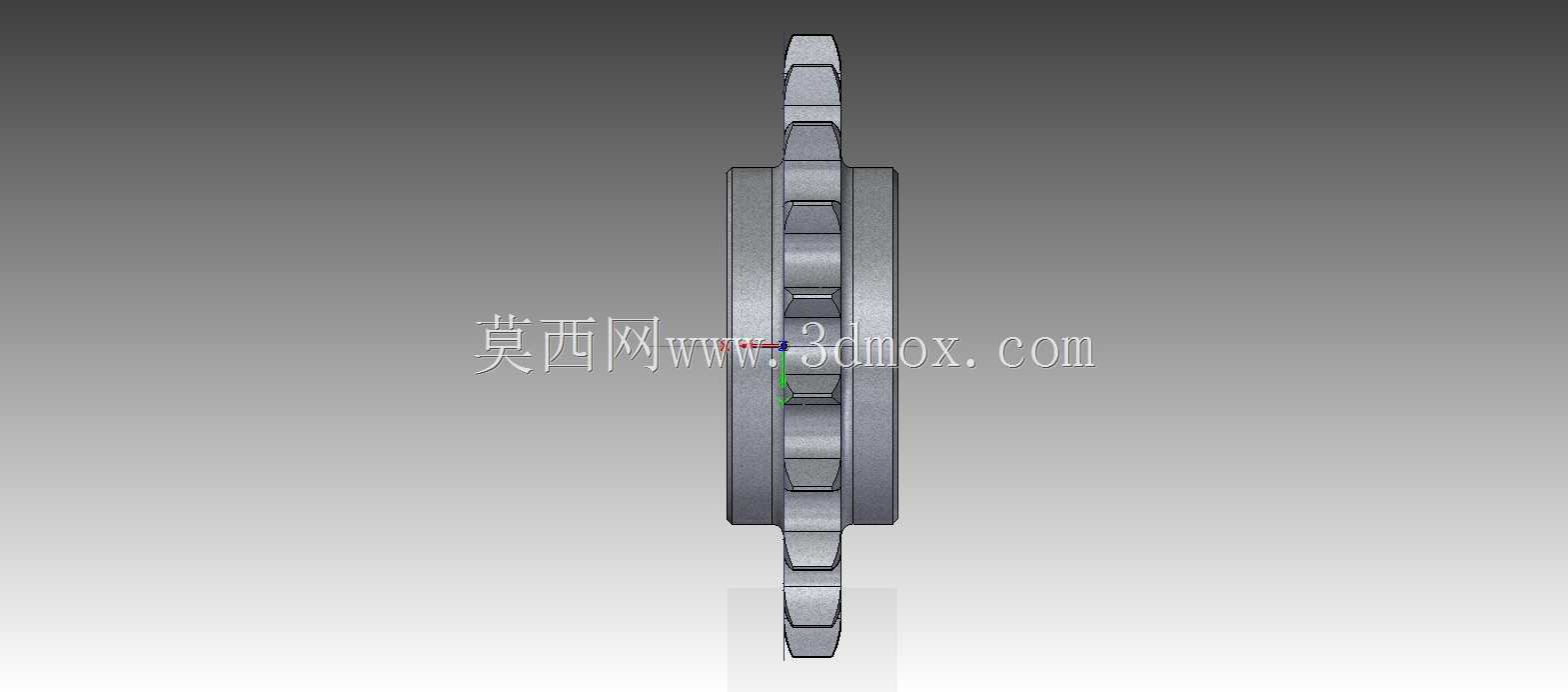

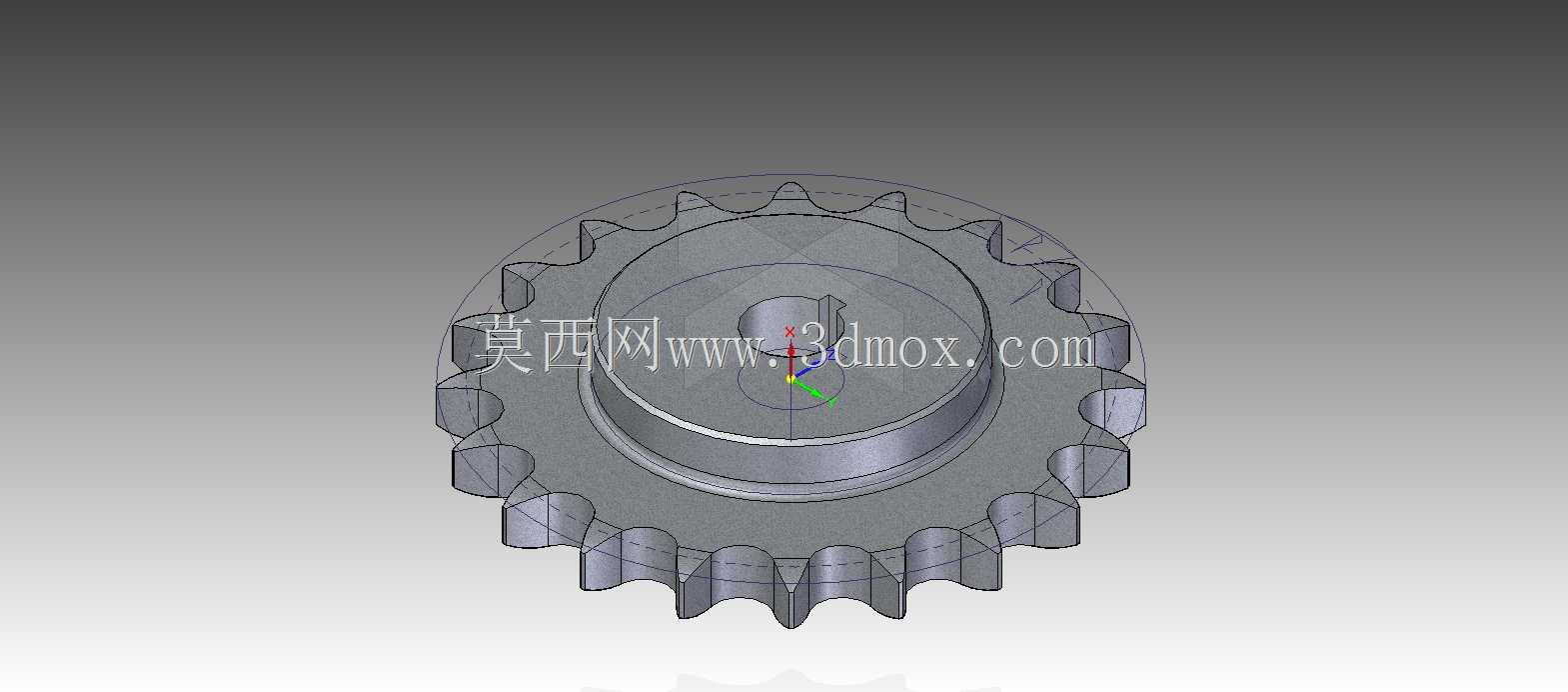

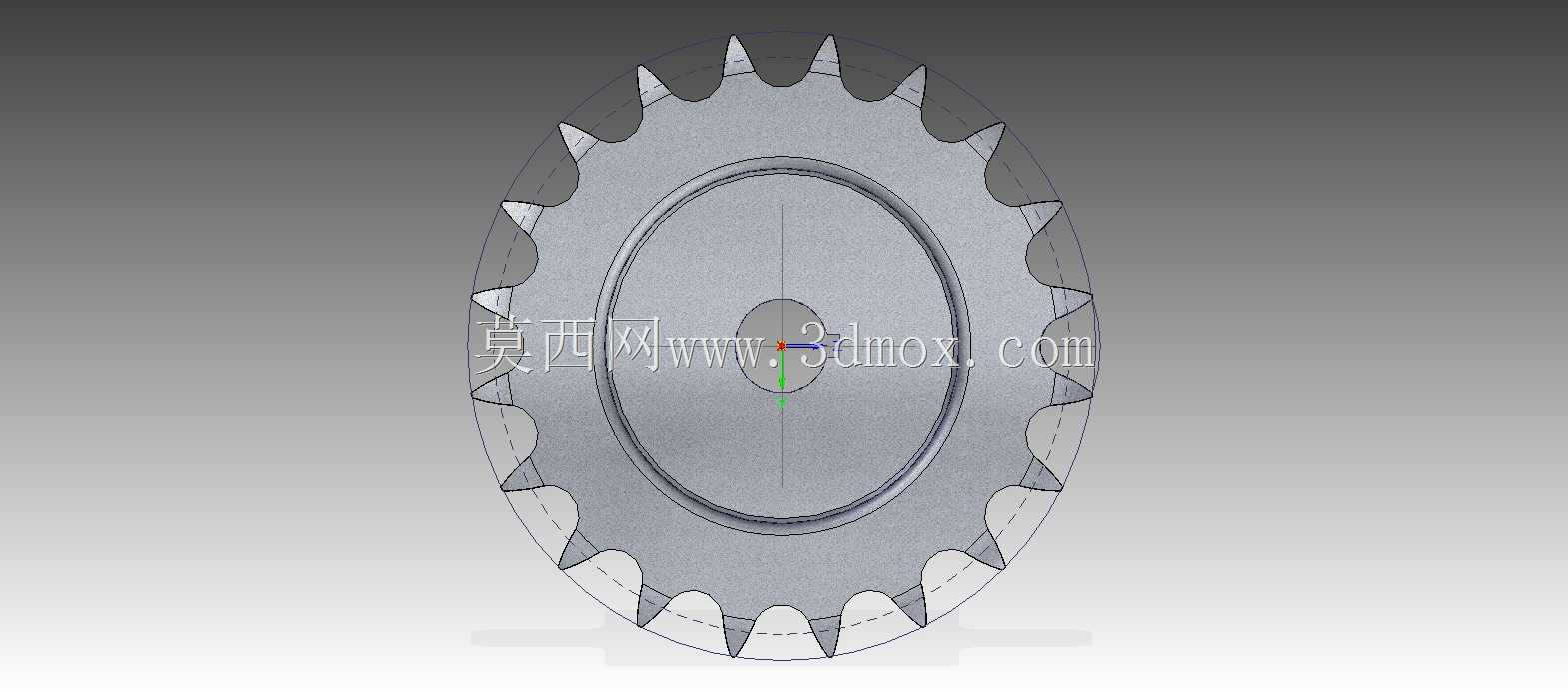

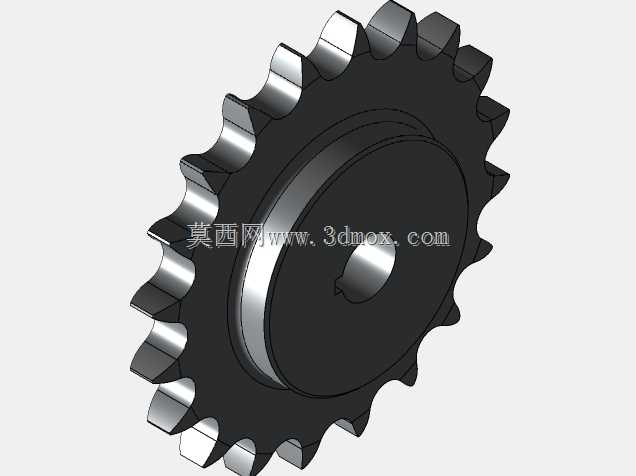

链传动作为工业传动场景里抗冲击、适配大中心距传动的核心结构，链轮的齿形精度、安装定位尺寸直接决定整套传动链路的运行稳定性与使用寿命，这款24B规格20齿链轮，主要适配24B系列标准滚子链，常见于矿山输送设备、重型农机传动单元、物流分拣线的动力传输段，以及部分重载工业机床的进给传动链路中，相比同模数齿轮传动，链轮搭配链条的传动形式能容忍一定程度的安装同轴度偏差，在多尘、有少量油污飞溅的车间工况下也能保持稳定传动效率，不会像齿轮啮合那样因为少量杂物卡入齿槽就出现打齿、传动卡死的问题。从结构设计来看，这款链轮采用单排齿结构，齿廓按照三圆弧一直线的标准链轮齿形修形，齿侧间隙经过适配调整，能保证链节滚子顺畅啮入啮出，减少啮合过程中的冲击噪音与齿面磨损；轮体中部设计有凸台结构，既可以提升轮体的整体抗弯强度，避免大扭矩传动下轮体出现辐板变形，也能作为安装定位的轴向基准，安装时凸台端面紧贴传动辊筒或者联轴器的定位面，就能快速保证链轮的轴向安装位置精度，不需要反复调整垫片来对齐传动平面。轮毂部分的中心孔为通孔设计，可根据实际安装的轴径需求做二次精加工，也可直接适配标准键连接的传动轴，孔壁预留的键槽位置符合通用传动件的安装规范，能传递额定范围内的传动扭矩，不会出现键连接压溃的问题。在安装边界上，这款链轮的齿顶圆、根圆尺寸严格匹配24B链条的啮合参数，相邻传动链轮的中心距需要控制在链条节距的30-50倍区间内，同时要保证两链轮的端面共面度偏差不超过两链轮中心距的千分之二，避免链条运行过程中出现偏磨、掉链的问题；轮体的轴向厚度适配单排24B链条的内节内宽尺寸，安装时链条的松边垂度需要控制在中心距的百分之一到百分之三之间，垂度过大会导致传动抖动，垂度过小则会加剧轴承受力，提升传动能耗。在实际选型应用中，这类20齿的链轮属于中等齿数规格，既不会因为齿数过少导致传动动载荷过大、链条磨损加快，也不会因为齿数过多导致链条磨损后容易出现跳齿问题，适合中等转速、持续运转的重载传动场景，比如输送线的主动轮端、农机的行走传动段，都能适配对应的传动需求，设计建模时齿形部分的参数完全贴合标准链条的啮合要求，可直接用于结构装配校验、运动仿真模拟，也能作为加工生产的结构参考。
