小型台式车床十字进给拖板组件

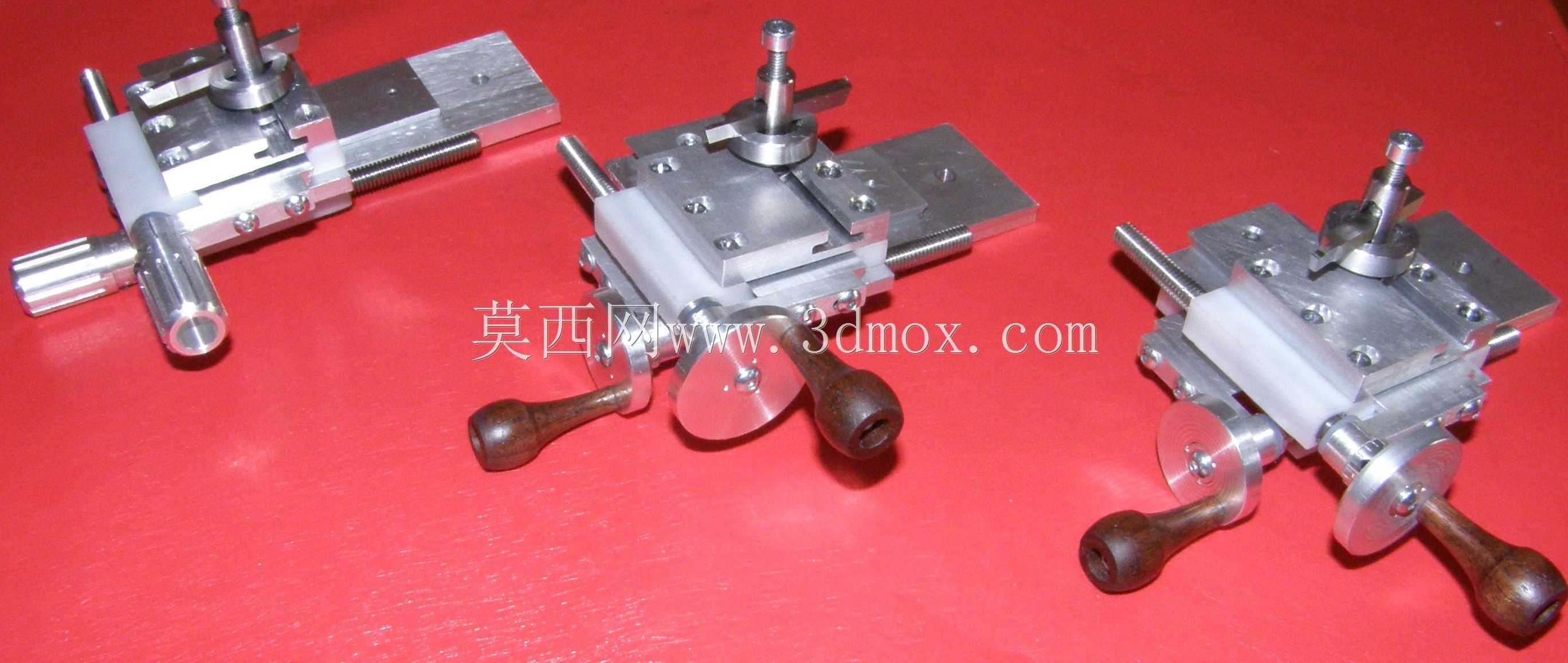

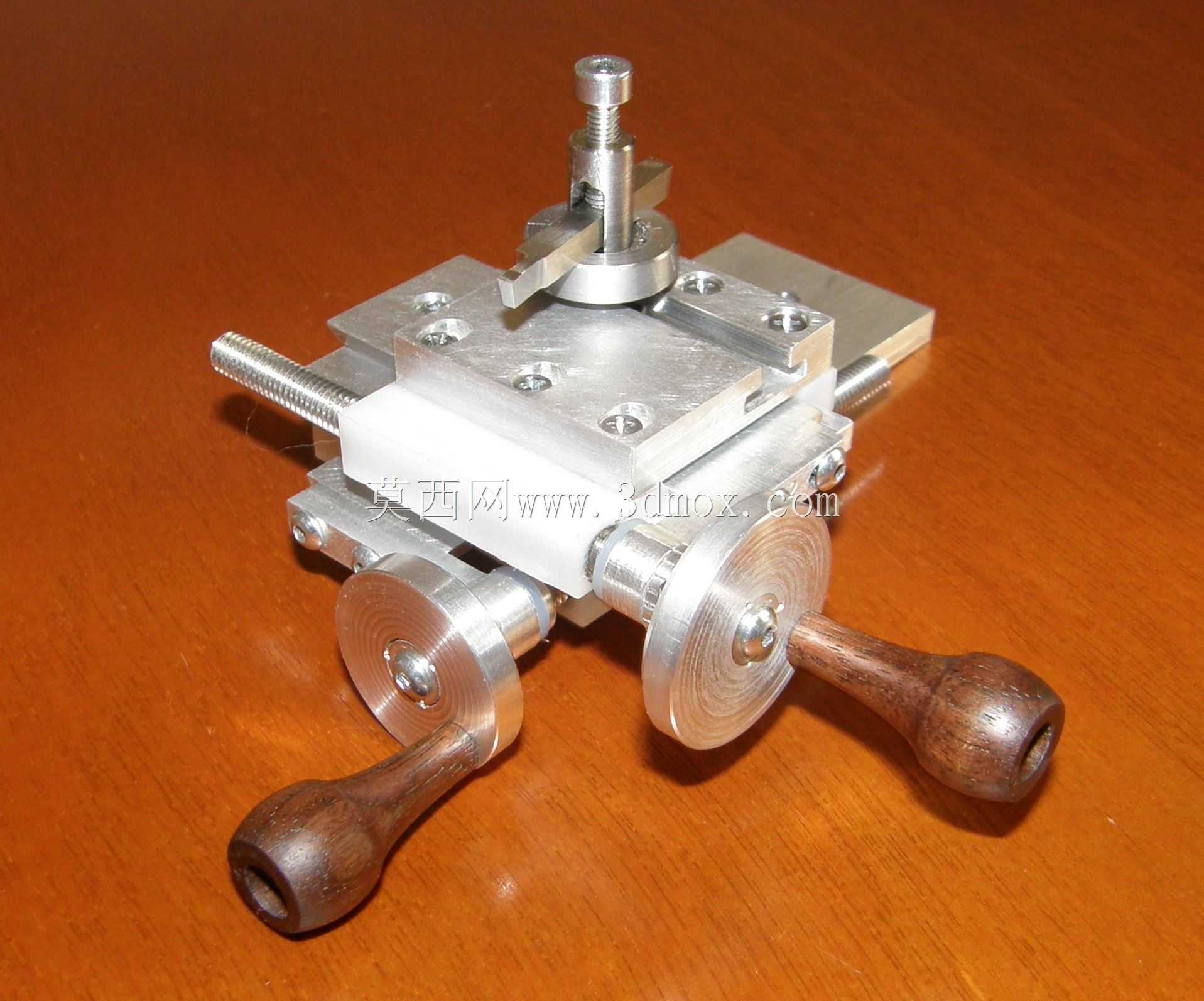

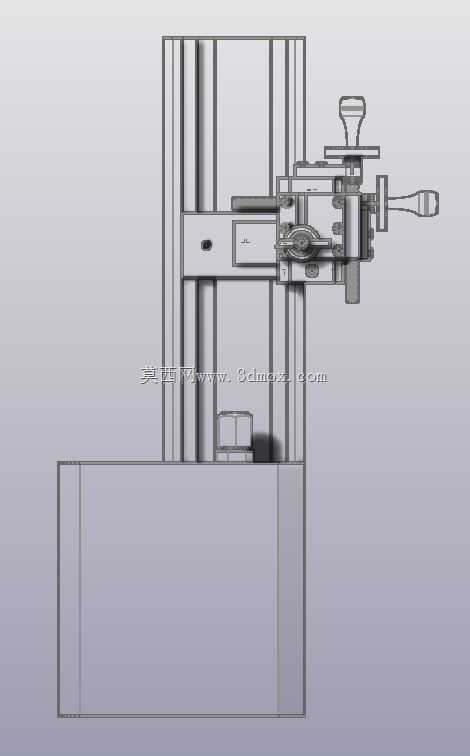

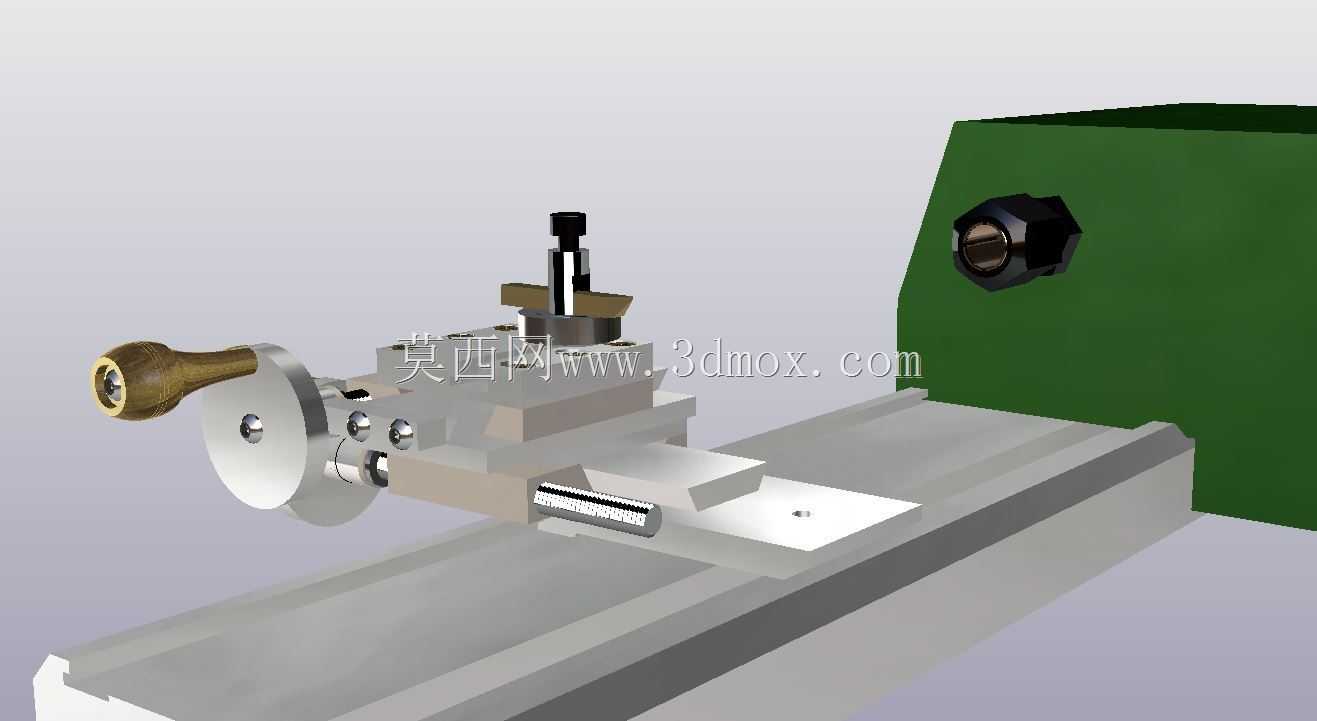

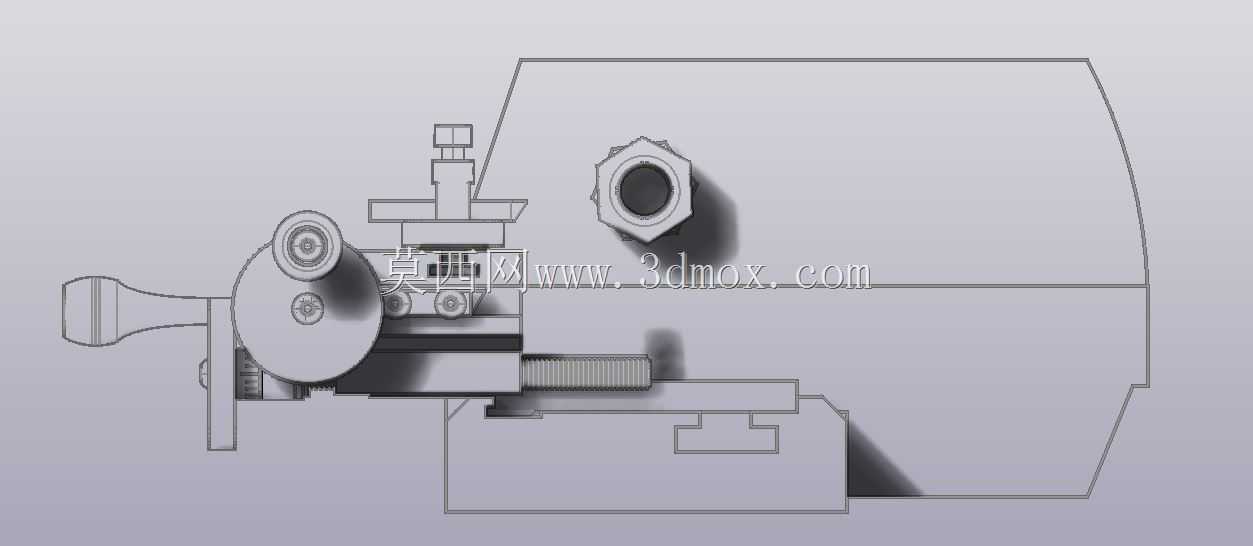

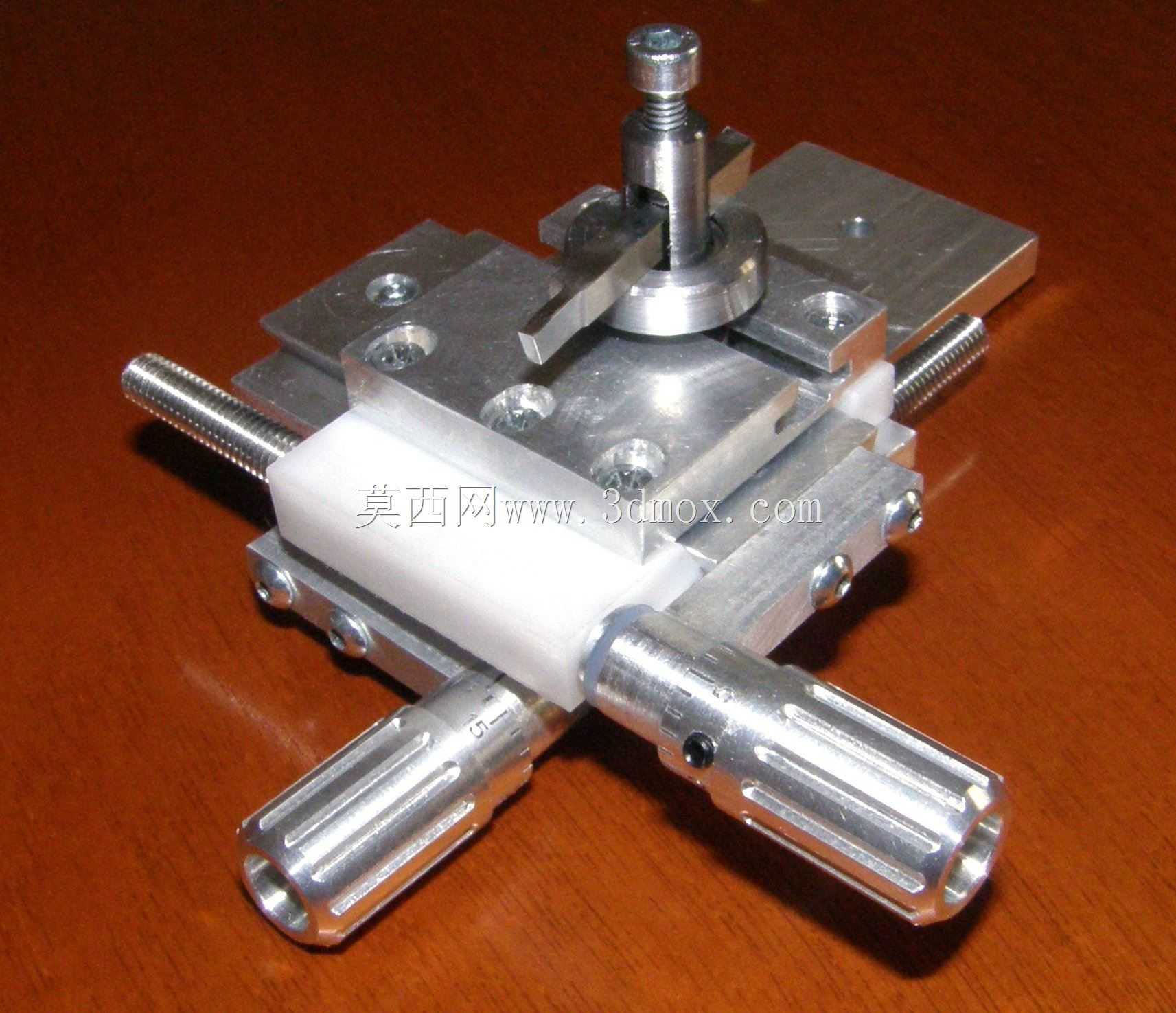

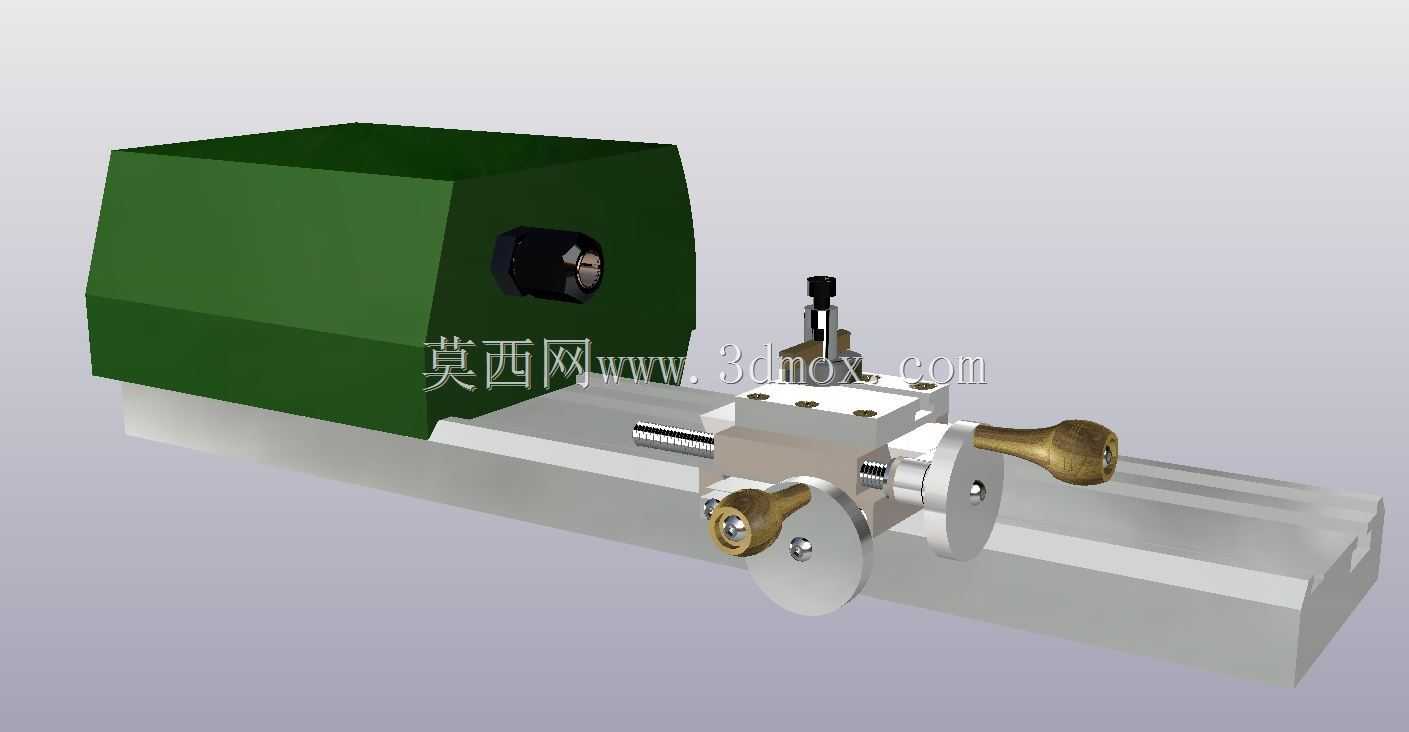

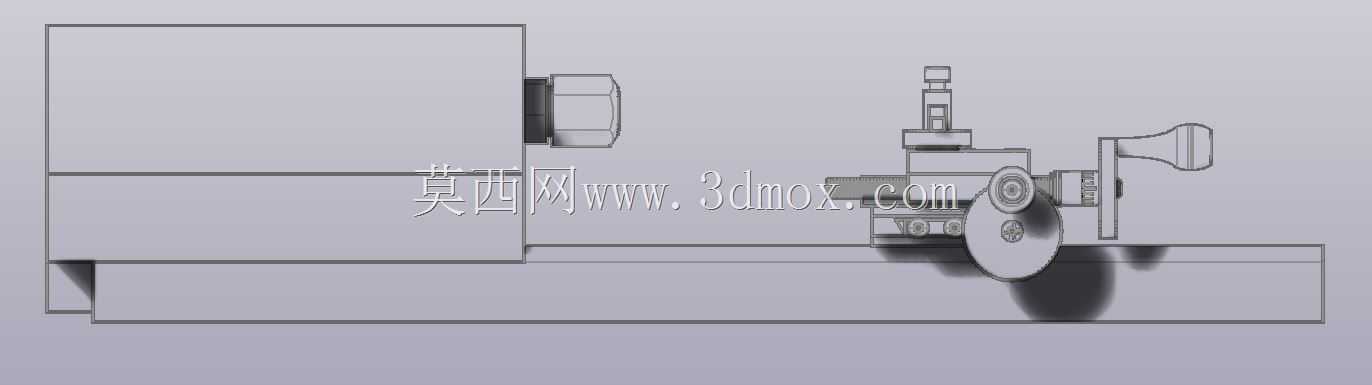

该组件是适配小型台式木工车床的十字进给拖板结构，主要面向家庭工坊、模型制作、小件木工精密加工场景使用，是小型车床实现刀具纵横双向精准进给的核心功能部件，可满足小尺寸木料车削过程中刀具的位置微调与定距进给需求，适配软金属、硬木、工程塑料等多种小型工件的车削加工作业。从实际用途来看，该拖板组件承担着夹持车刀、传递进给动作的核心作用，操作人员通过两个带实木手柄的手轮，可分别控制拖板的横向与纵向移动，实现车刀沿工件轴向与径向的位置调整，完成端面车削、外圆车削、锥面加工、切槽等基础车削工序，相较于大型工业车床的进给结构，该组件更注重操作的轻便性与微调精度，适配小尺寸工件的精细化加工需求，尤其适合模型零件、小型木艺配件、手工饰品坯料的加工场景。从功能特性来看，该组件采用双层滑动叠板结构，上层滑板用于安装刀架，可通过顶部的锁紧旋钮完成车刀的装夹固定与高度微调，旋钮旁的拨杆可实现刀架的快速锁紧与释放，方便操作人员快速换刀或调整刀具伸出长度；下层纵横两个方向的滑动副均采用精密研磨的金属贴合面，配合丝杆传动结构，转动手轮时可实现平稳无卡顿的微量进给，手轮采用大直径金属轮盘搭配实木握柄，握持手感舒适，转动时阻尼均匀，可精准控制进给量，避免进给过量导致工件报废或刀具崩损。从设计思路来看，整体结构优先兼顾结构刚性与操作轻便性，主体承载结构采用铝合金材质加工，在保证足够结构强度、避免进给过程中出现形变抖动的同时，大幅降低了组件整体重量，方便在小型台式车床上安装拆卸；滑动接触面做了平整化研磨处理，降低滑动阻力的同时提升了进给精度，丝杆传动副采用细牙螺纹设计，每转动手轮一圈对应的进给量更小，更适配小型工件的精密加工需求；手轮握柄采用实木材质，既提升了长时间操作的握持舒适度，也通过材质搭配提升了整体结构的质感，避免全金属结构冬季操作冰手的问题。从外形尺寸与安装边界来看，该组件整体结构紧凑，横向与纵向的滑动行程适配小型车床的加工范围，底部安装面为标准平面结构，可直接固定在小型台式车床的床身导轨面上，安装时无需额外改装，匹配对应型号车床的安装孔位即可完成装配；组件整体突出高度较低，安装后不会与车床主轴、尾座等其他部件产生运动干涉，两个操作手轮的布置位置符合人工操作的人机工程学要求，操作人员坐在车床操作位时无需过度探身即可轻松转动两个手轮，完成进给操作，长时间操作不易产生疲劳。
