BWKP150落地式重型卧式镗铣床结构设计

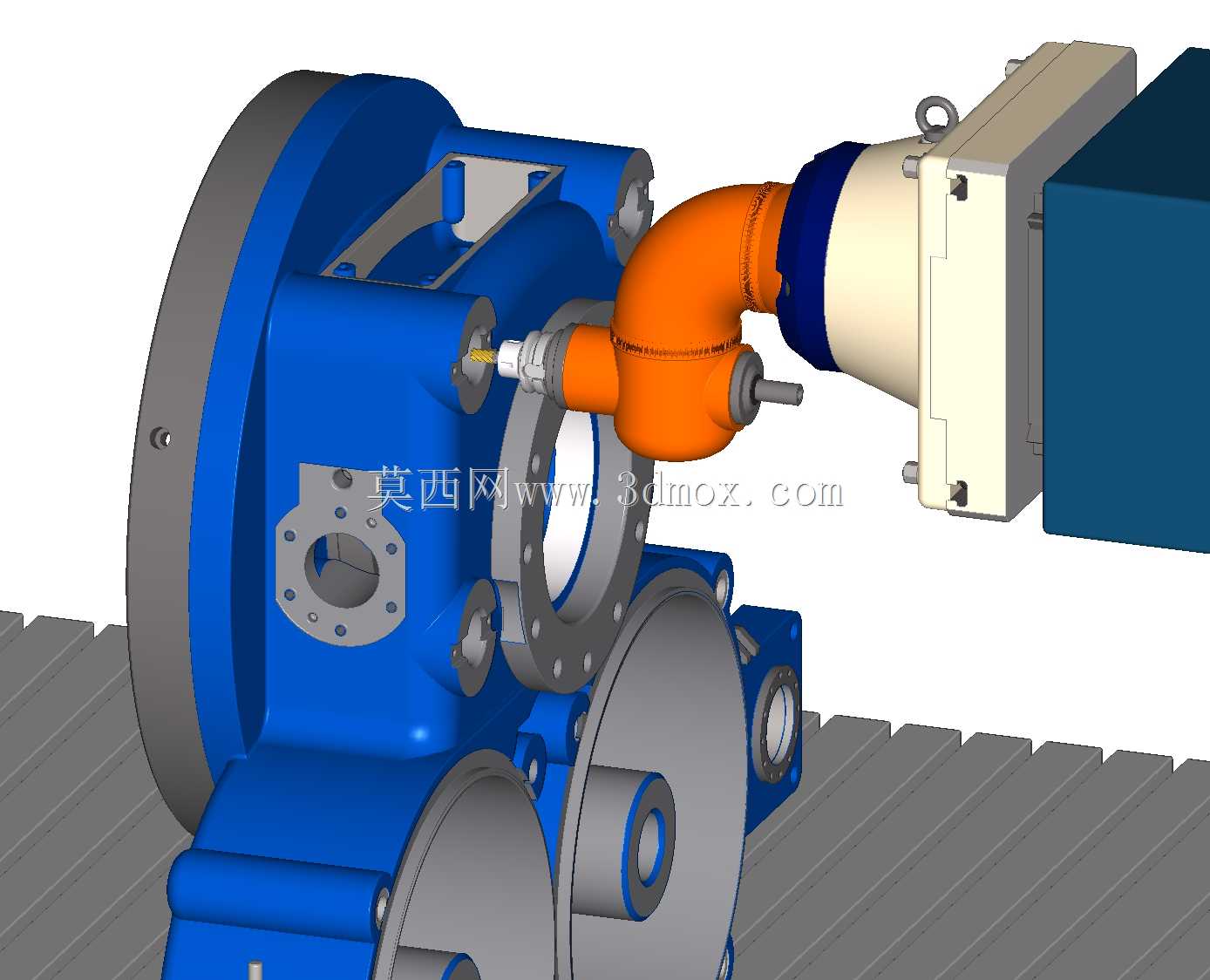

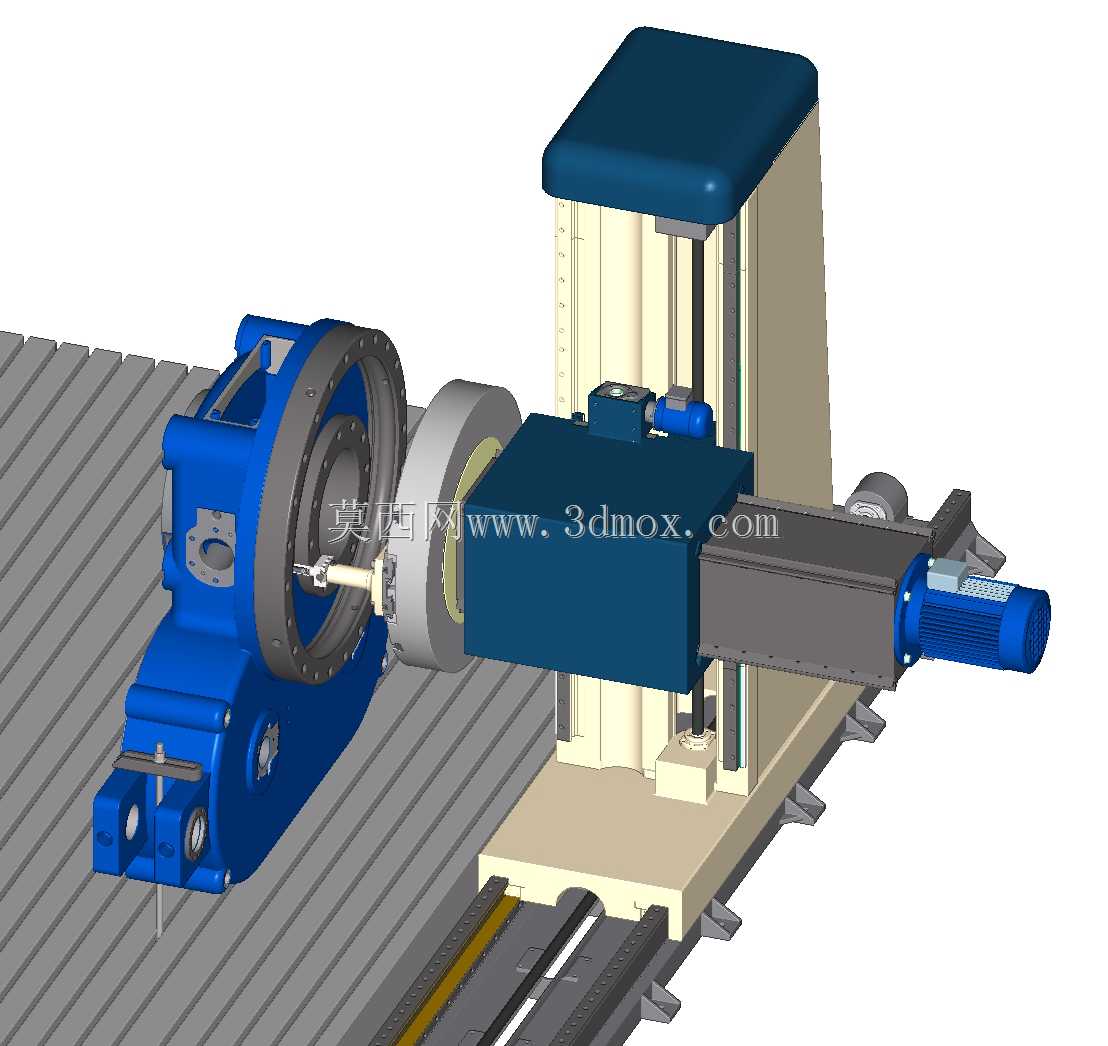

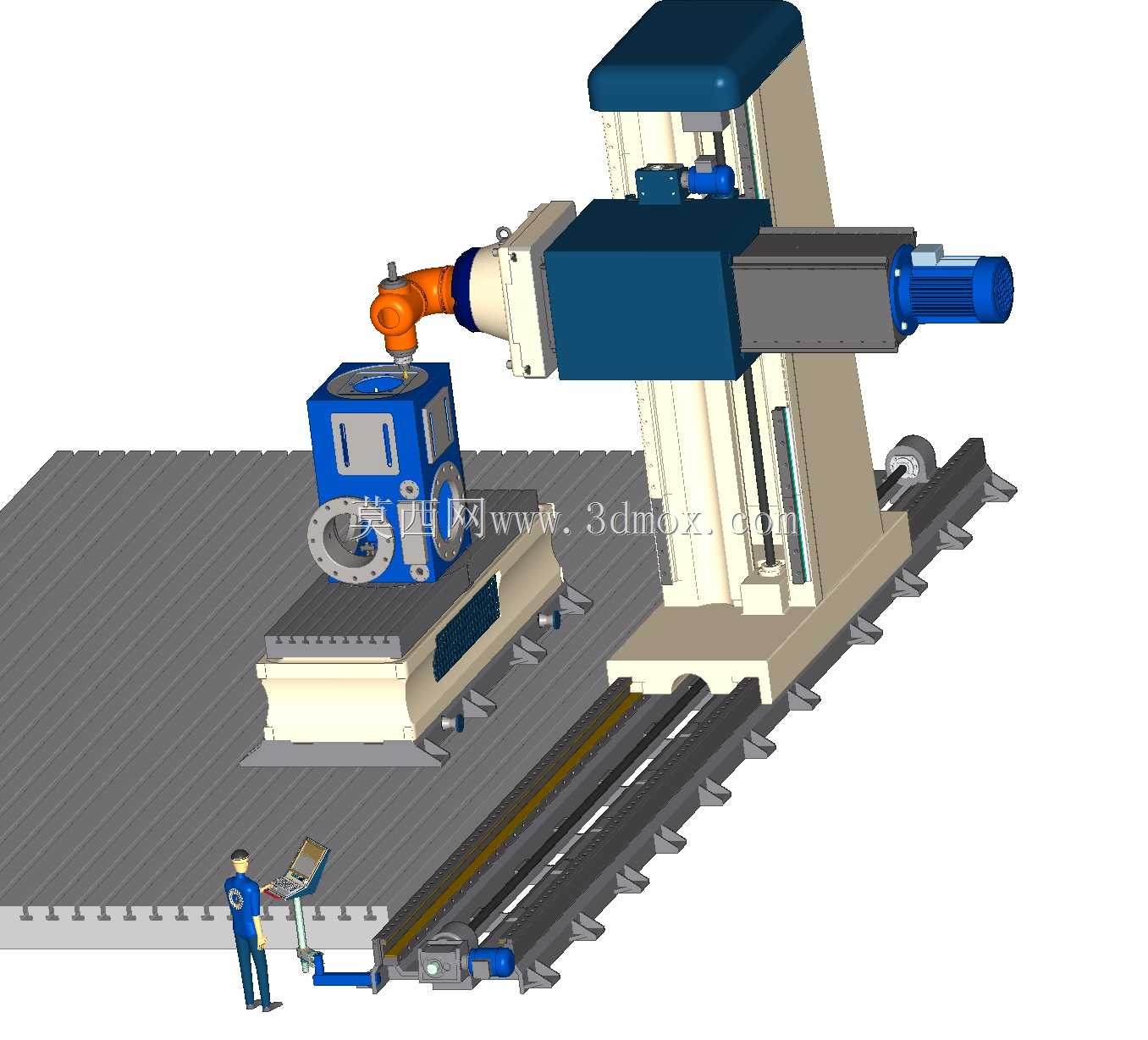

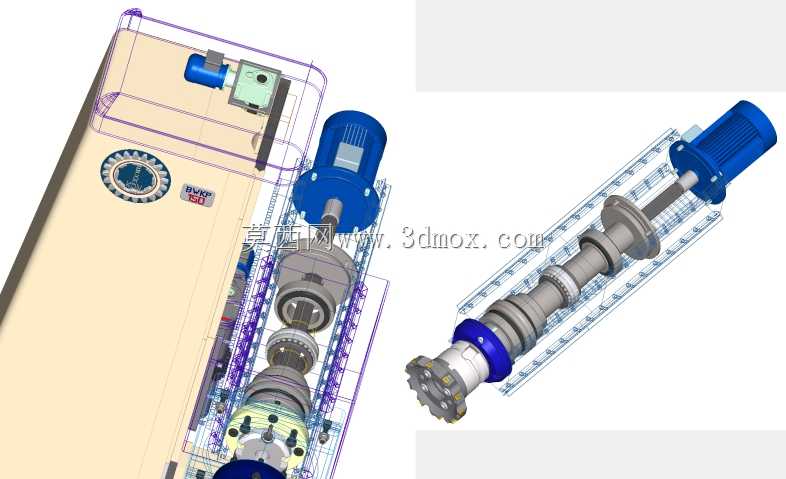

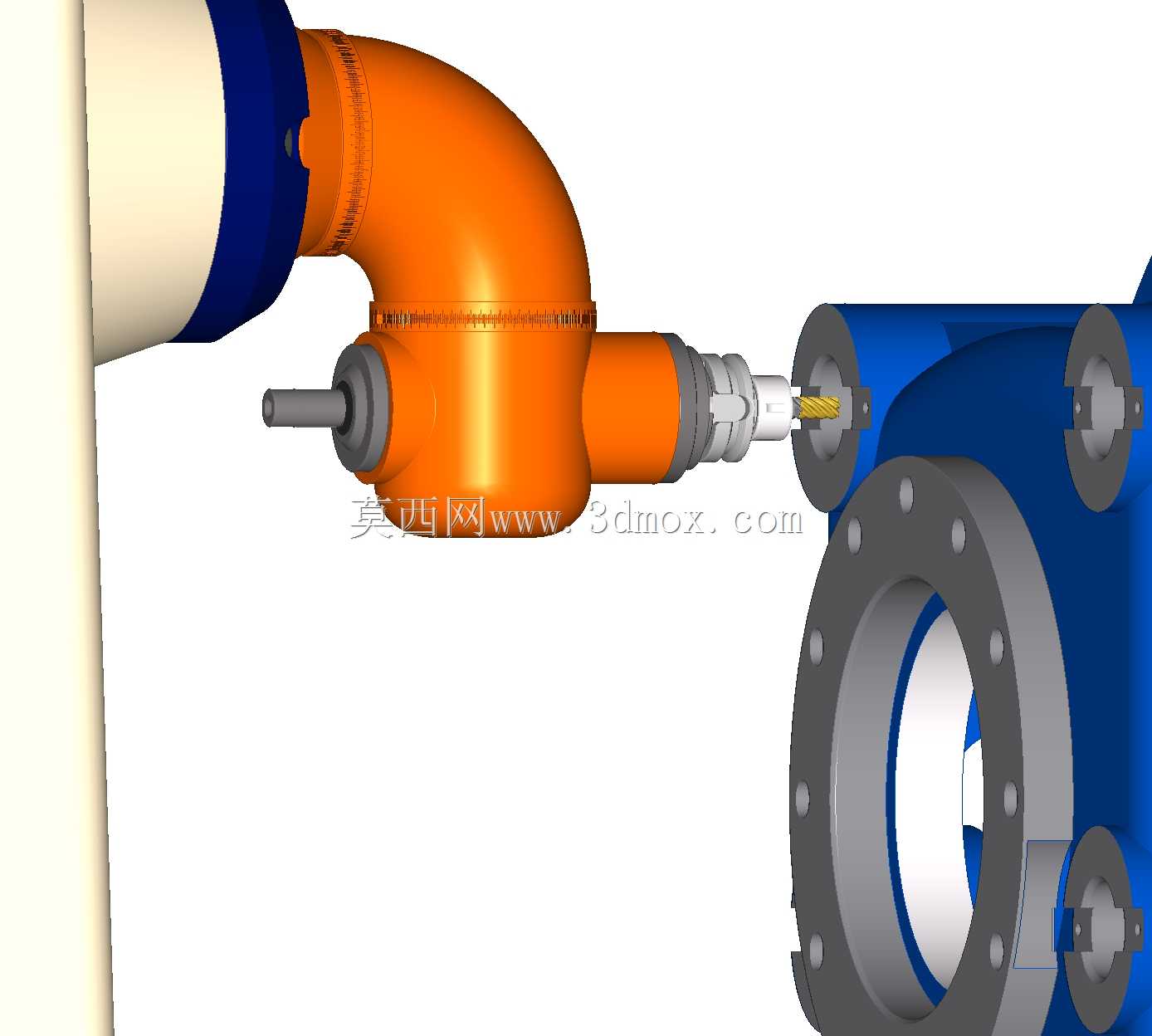

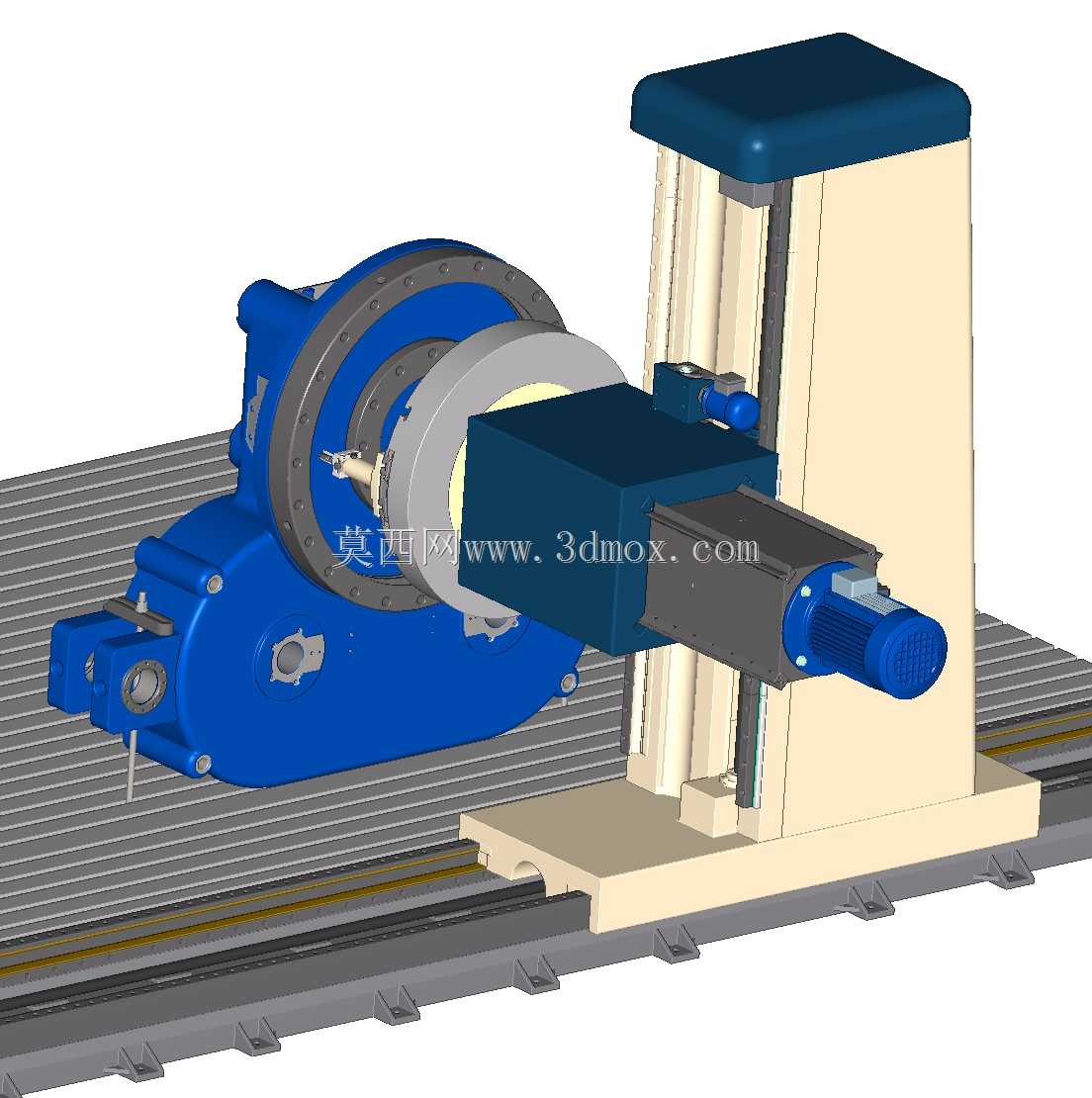

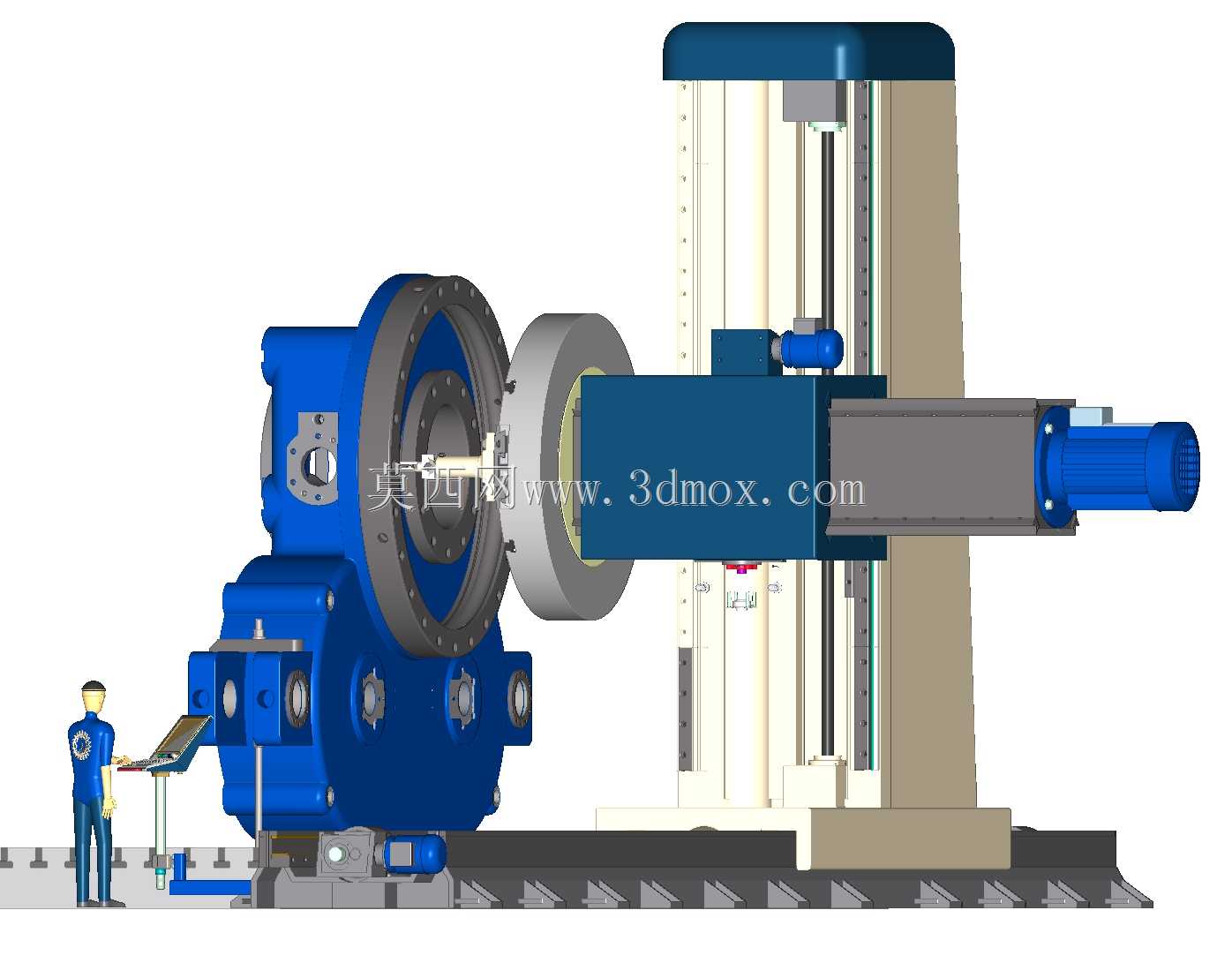

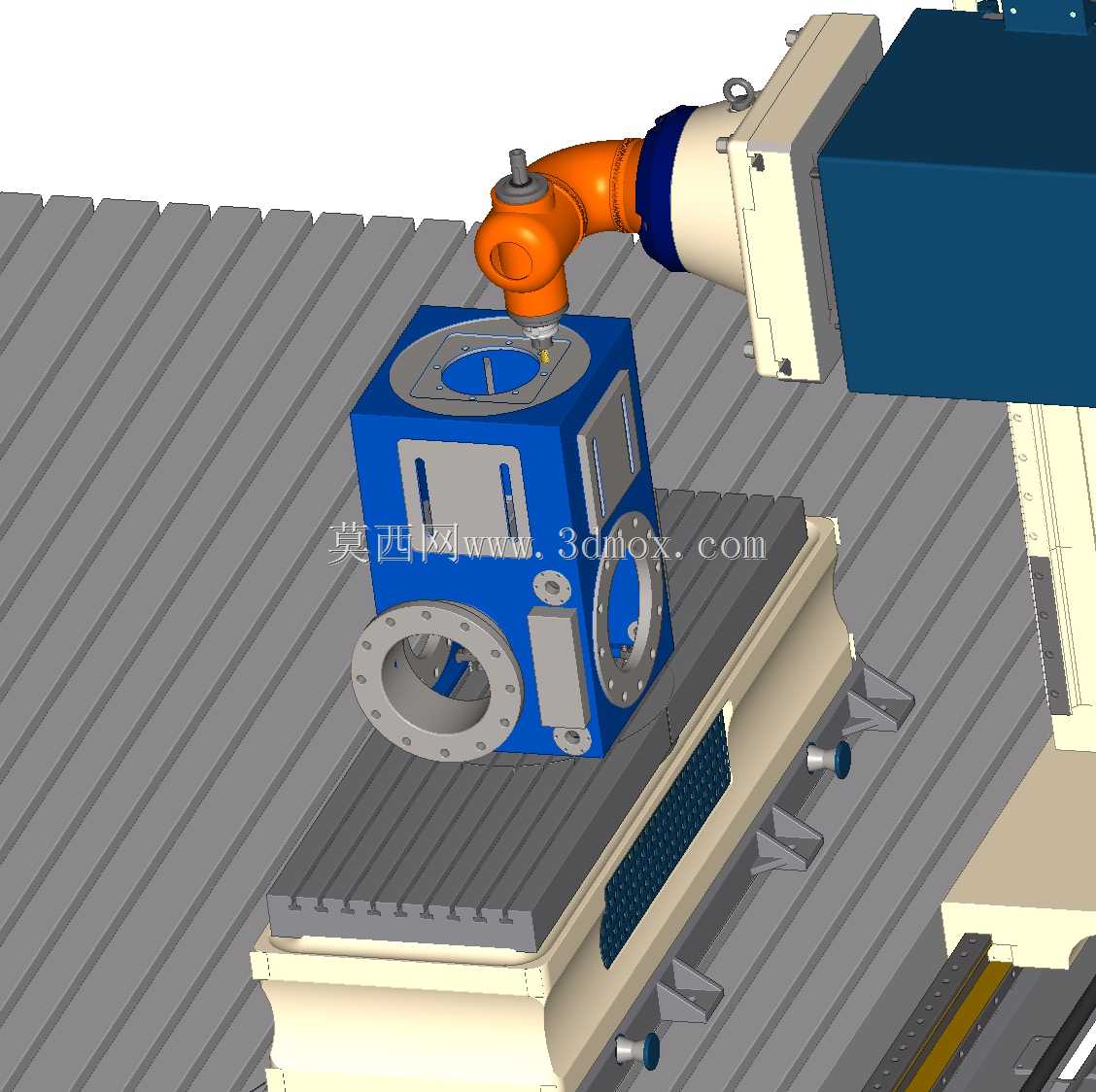

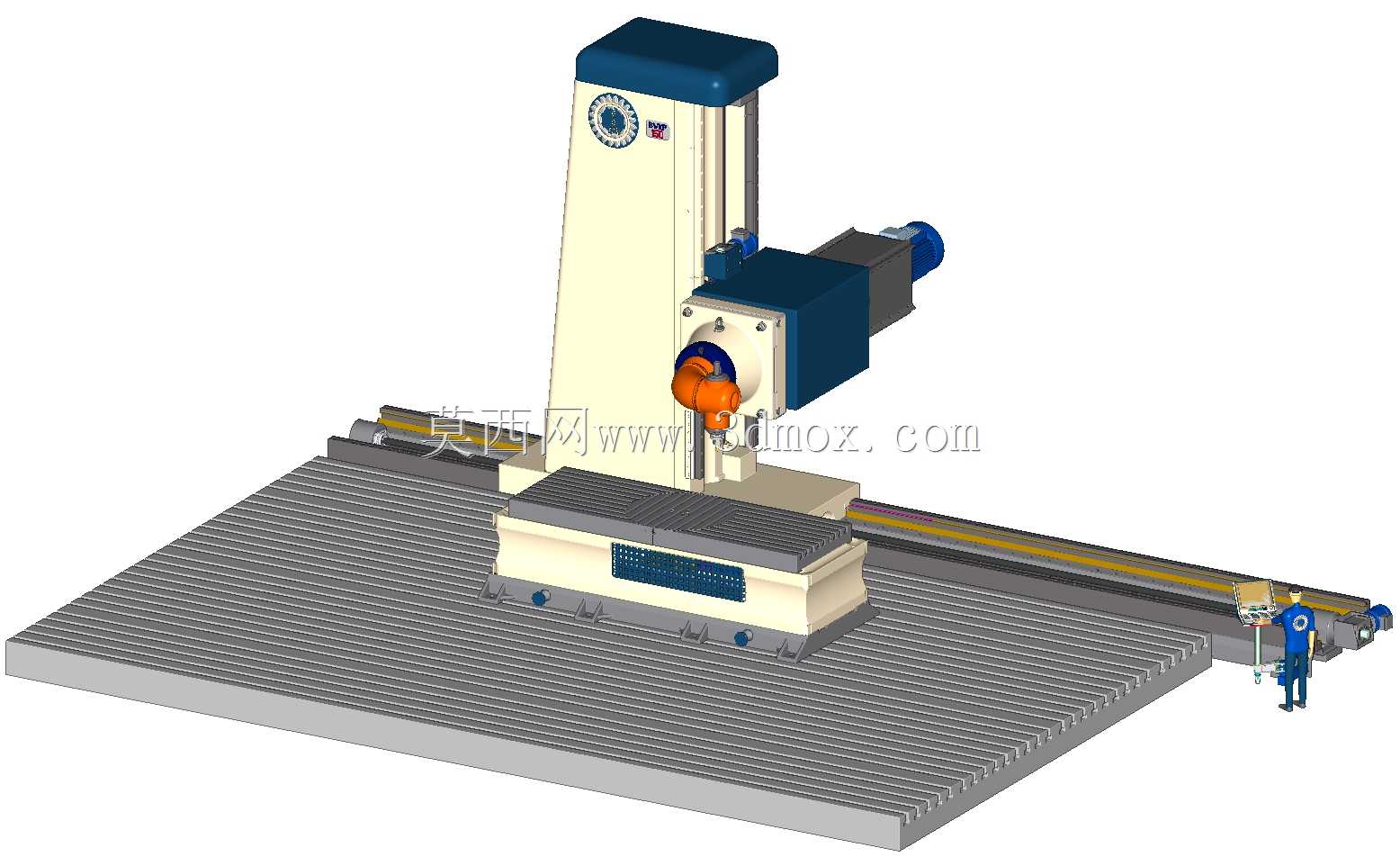

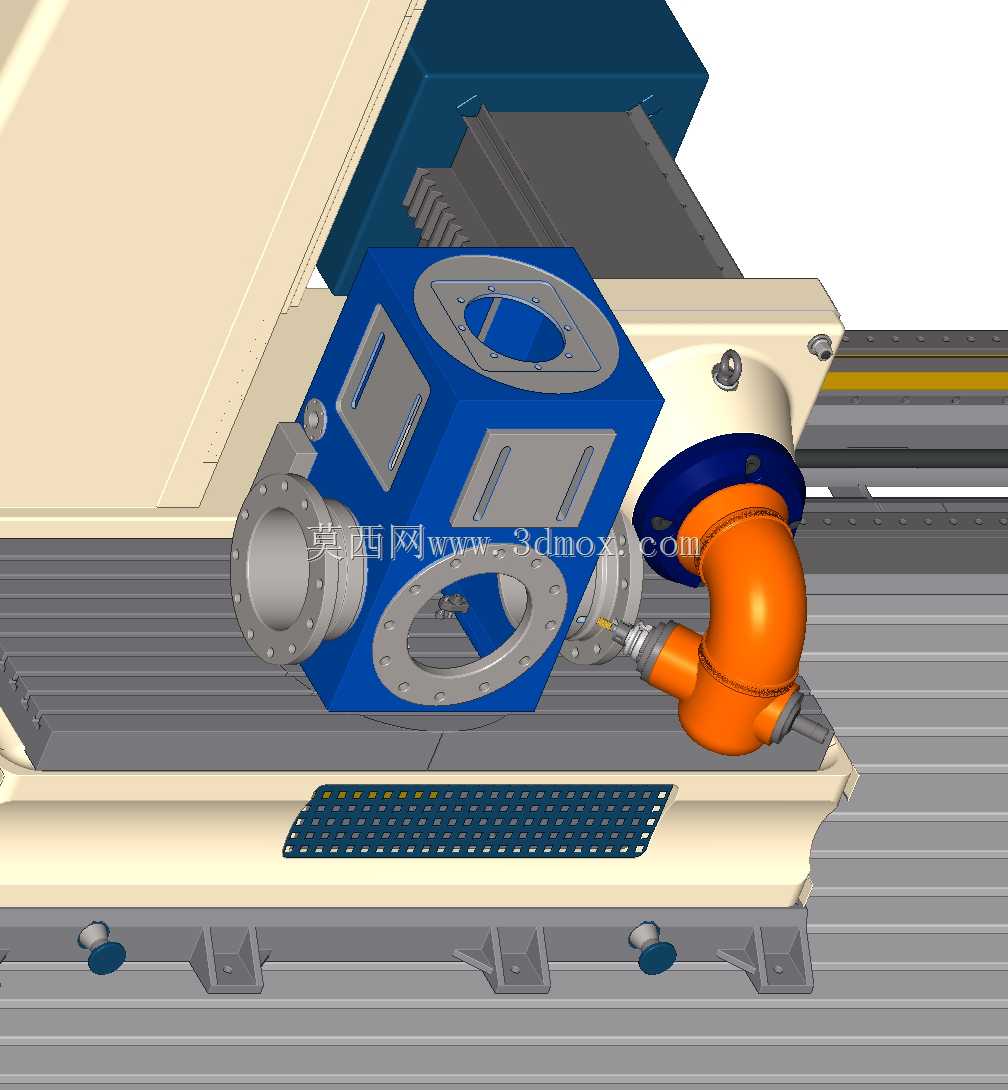

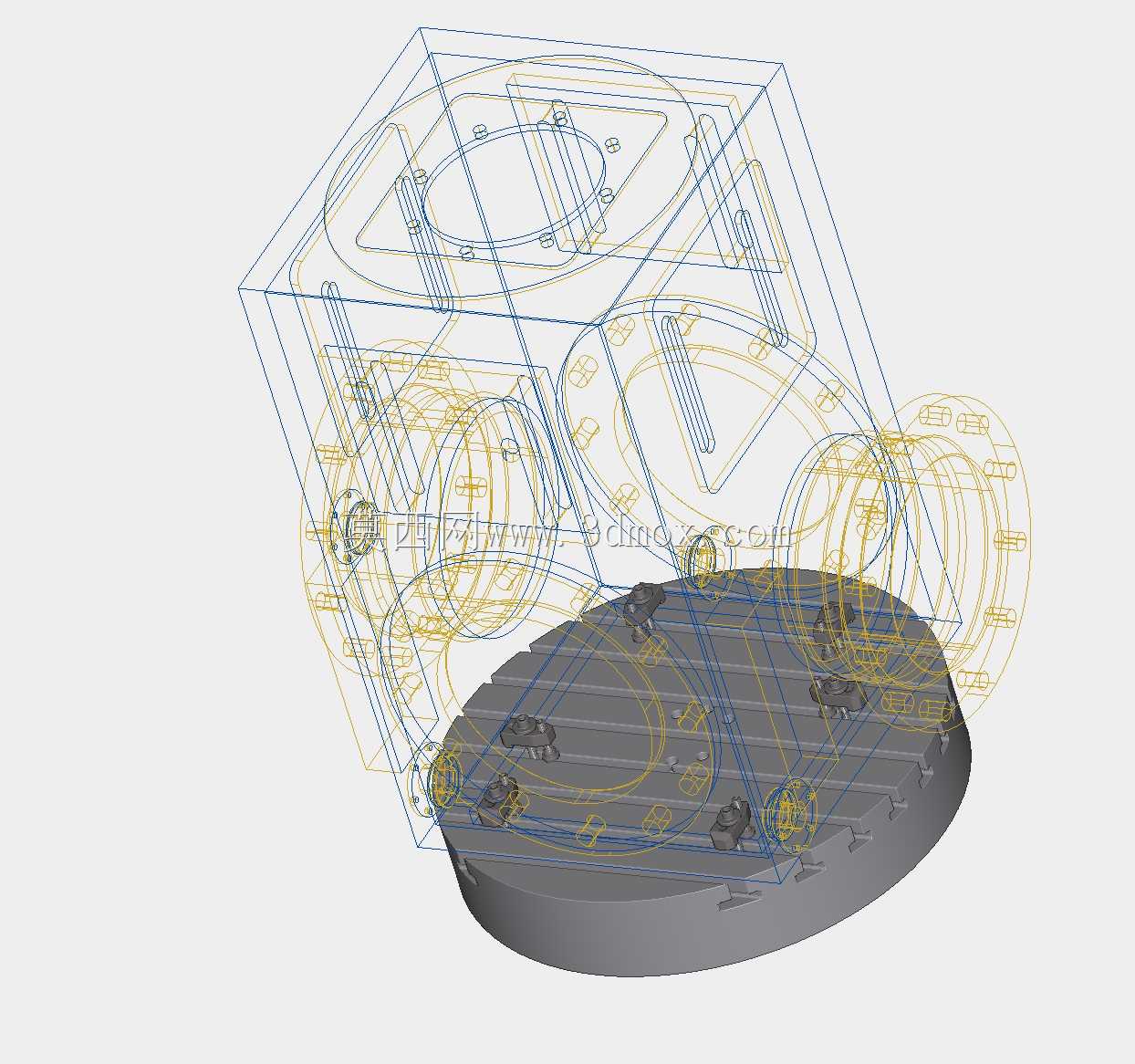

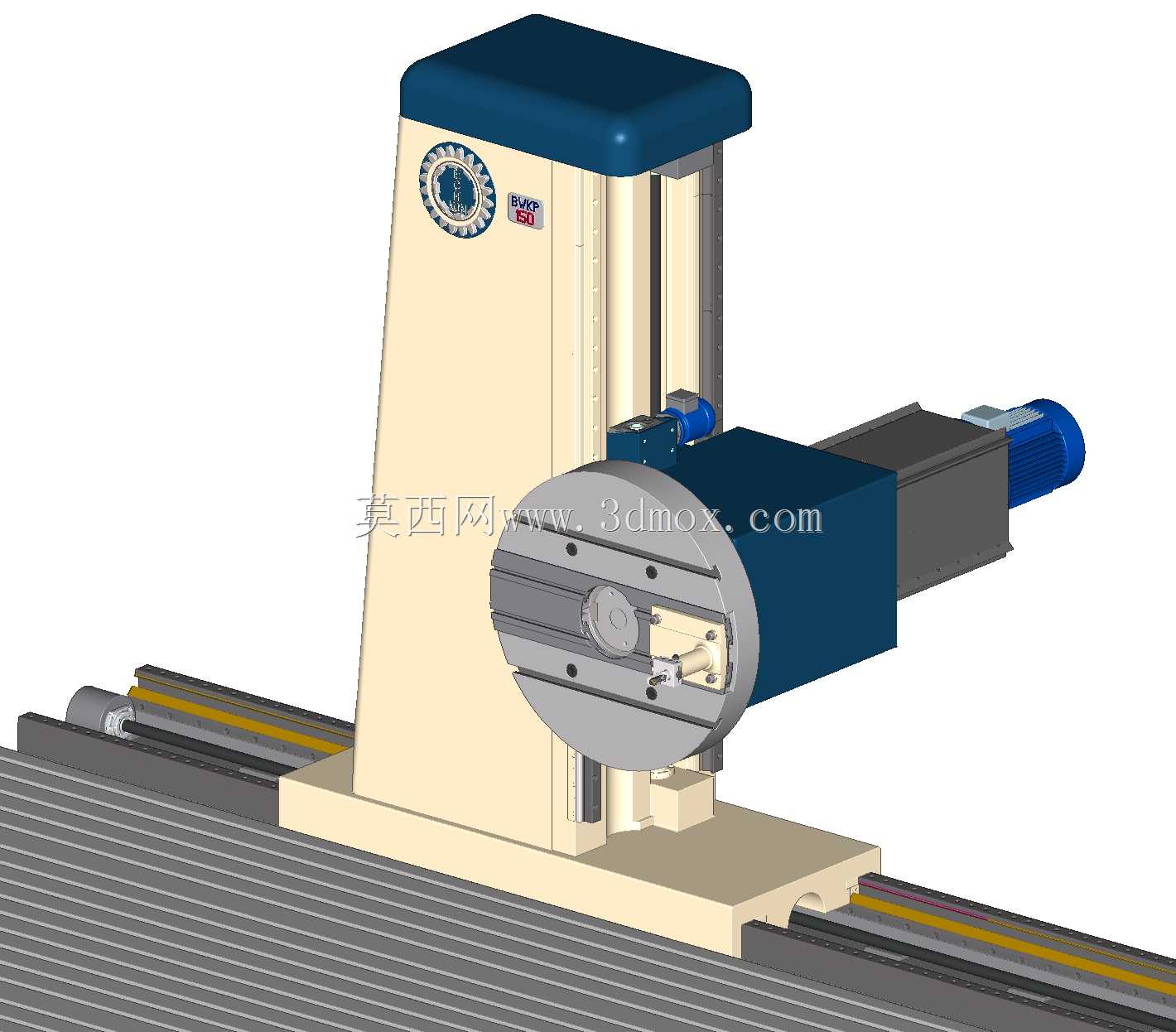

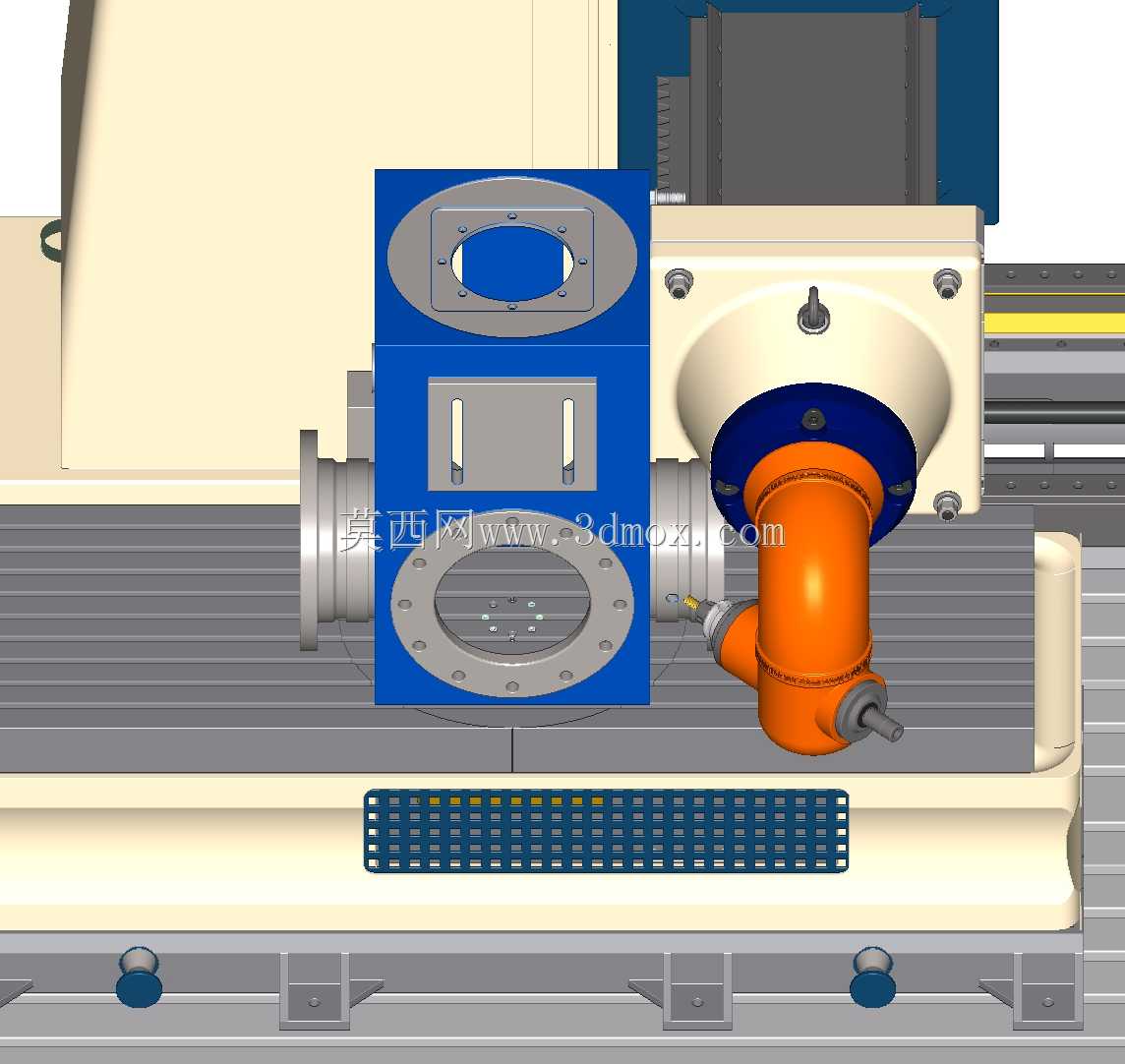

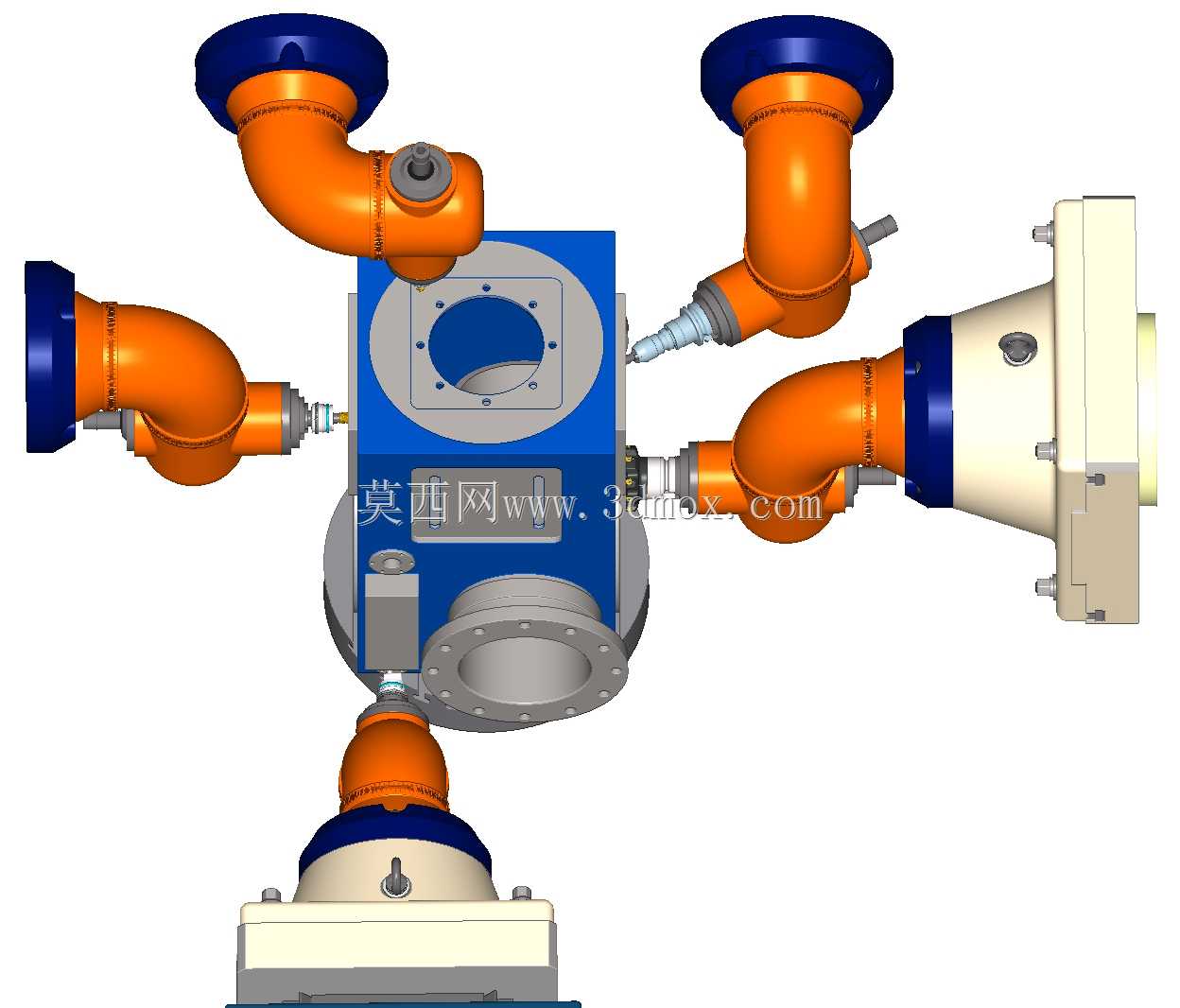

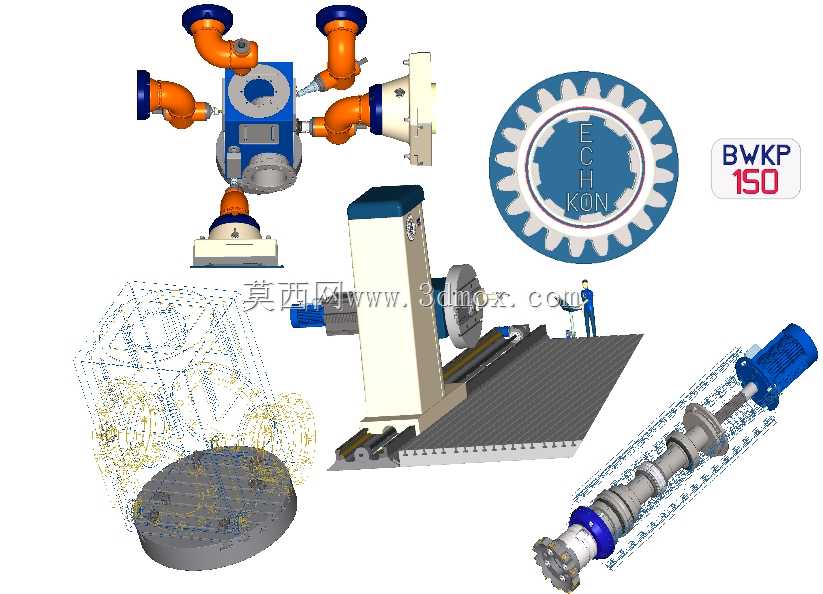

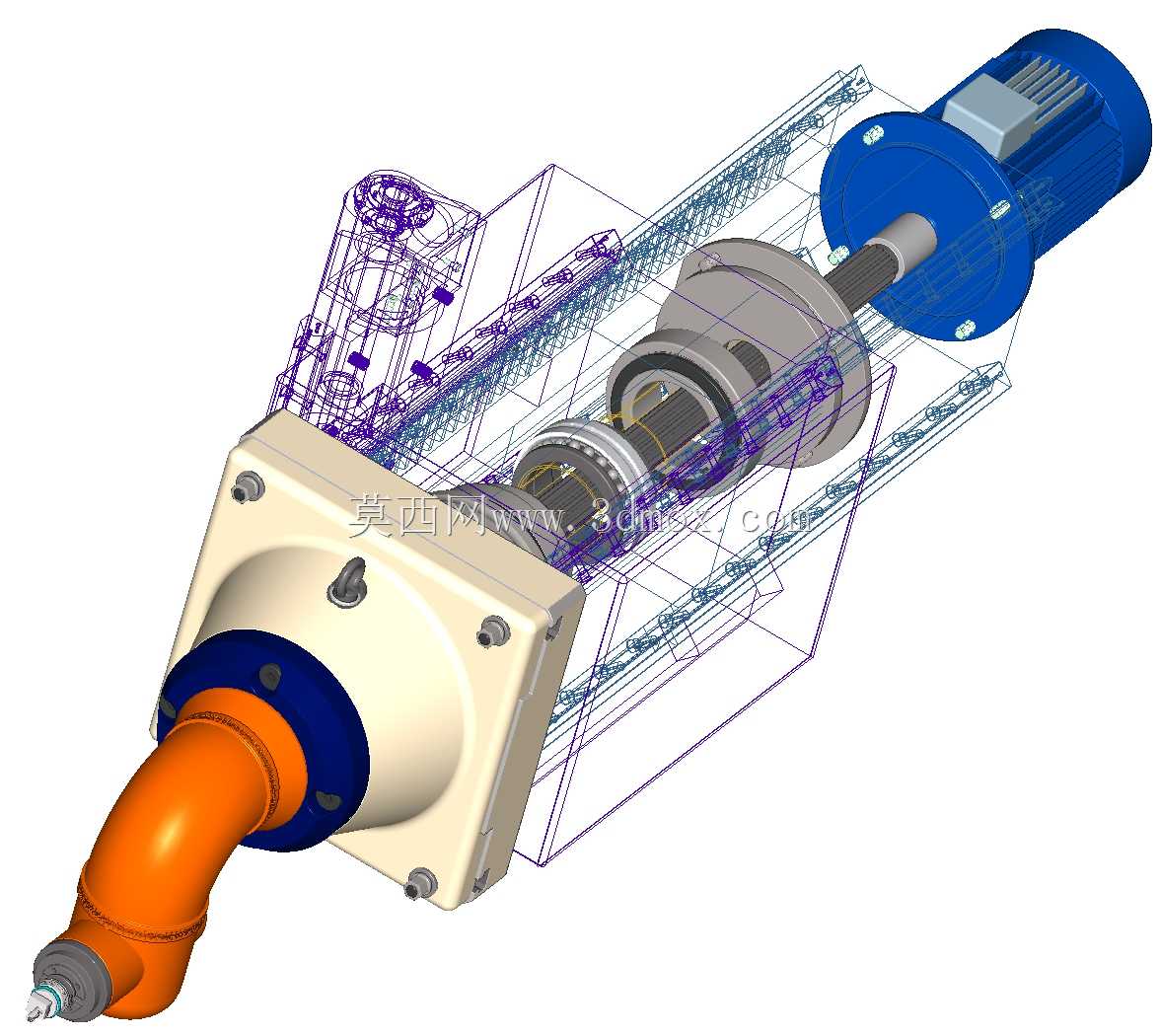

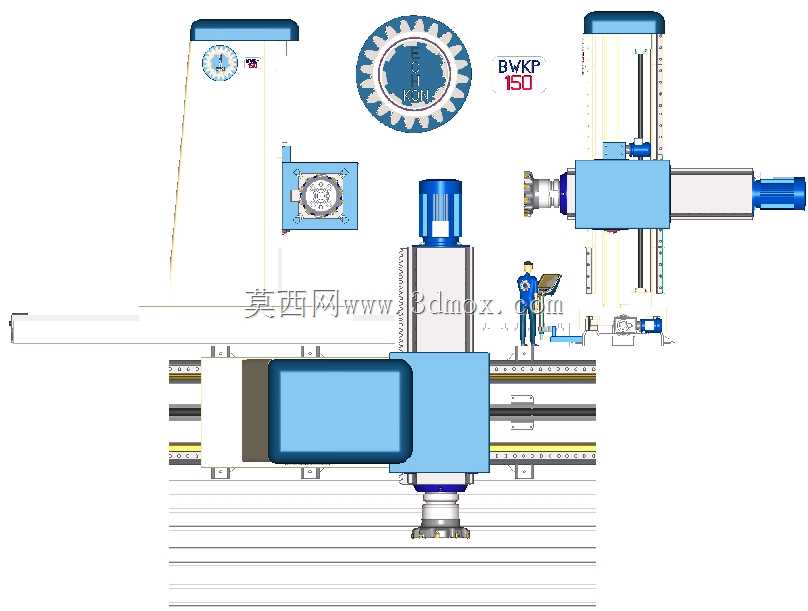

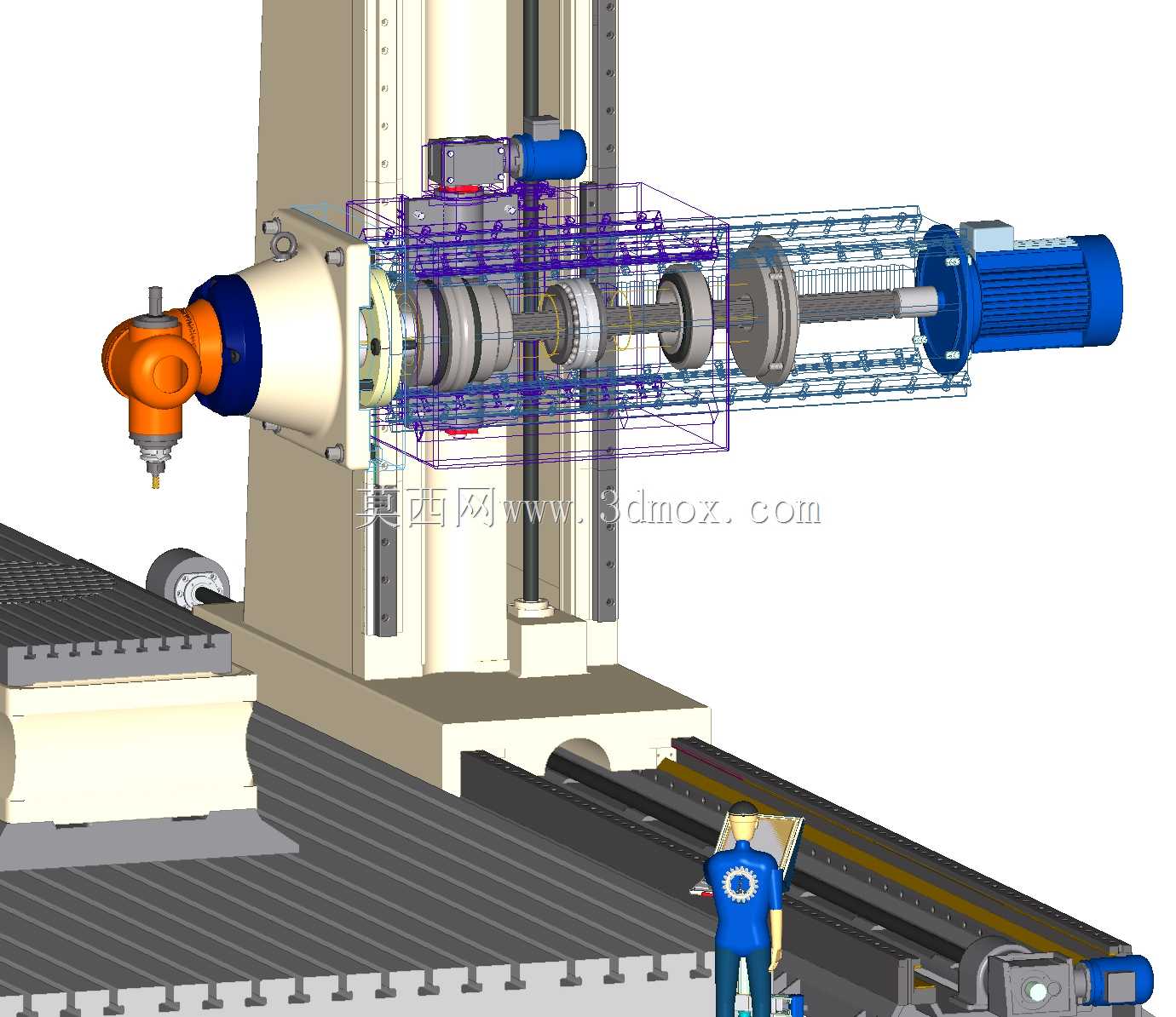

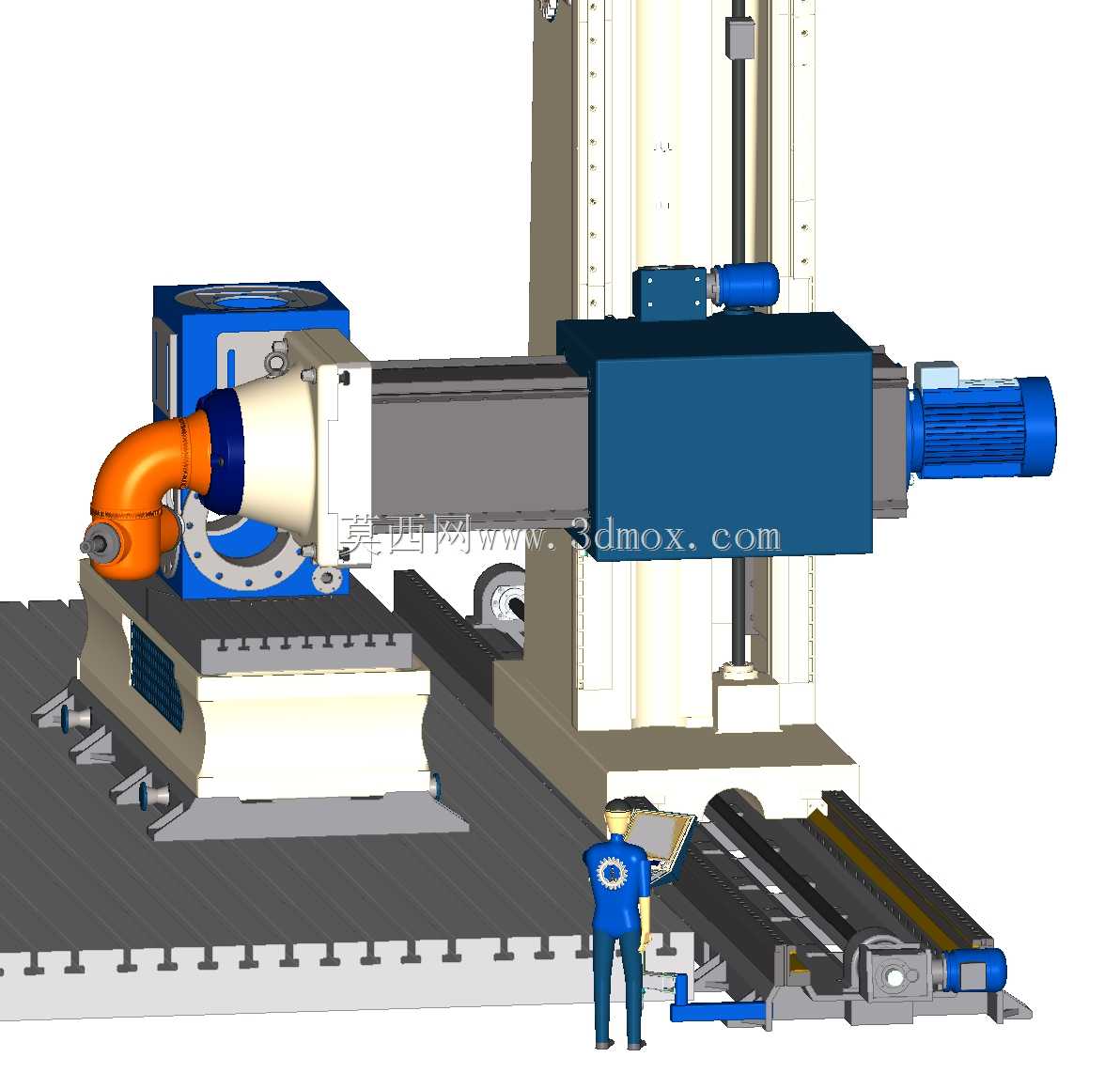

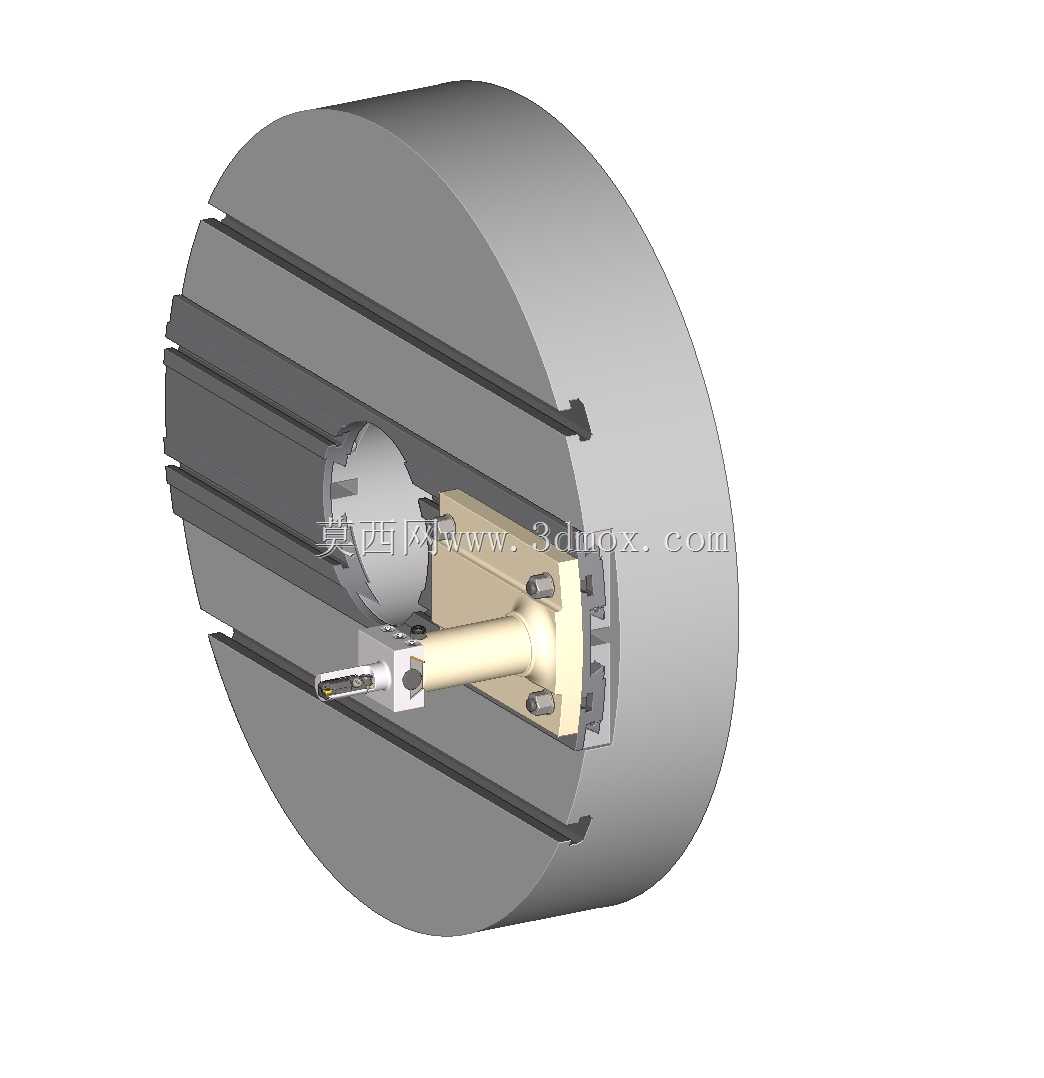

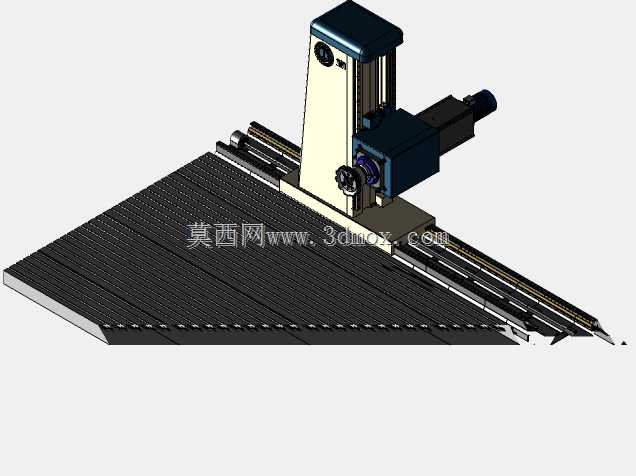

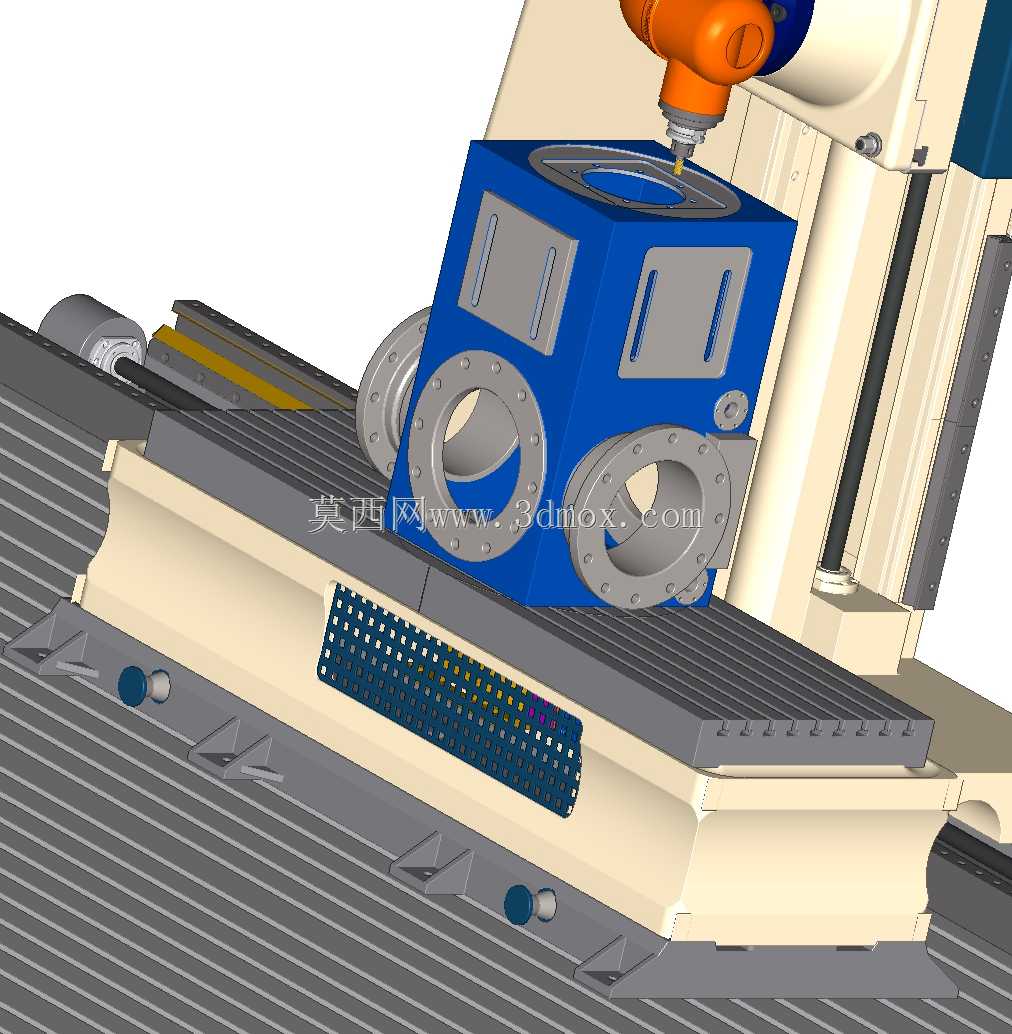

这款落地式卧式镗铣床，主要面向重型机械制造、大型装备加工领域的生产场景，可满足风电、船舶、矿山机械、重型工程机械等行业中大型重型工件的镗削、铣削、钻削、铰孔等多工序复合加工需求，解决传统中小型机床无法承载大吨位、大尺寸工件加工的痛点，适配单件小批量的重型工件定制化加工生产场景。设备采用落地式结构布局，将立柱与床身沿X轴方向长行程布置，工作台可承载重型工件沿导轨移动，主轴箱沿立柱垂直方向实现Z轴升降运动，滑枕带动镗轴沿轴向实现进给，整体结构刚性经过强化设计，可承受大切削量加工时的载荷冲击，避免加工过程中出现振颤影响工件加工精度。主轴直径设计为150mm，具备足够的切削扭矩输出能力，可适配大直径刀具进行重切削作业，各轴运动行程经过针对性匹配：X轴方向行程可达24米，可覆盖超长型工件的全长加工需求，无需多次装夹调整工件位置；Y轴方向行程为9米，可满足大高度方向的加工范围；主轴轴向行程3米，滑枕伸出行程可达4米，可深入大型工件的内腔、深孔位置完成加工，解决复杂箱体类、长筒类重型工件的内部加工难题。设备配置可更换的不同铣头结构，可根据加工需求更换适配的镗头、铣头、角铣头等功能部件，实现不同角度、不同工艺的加工需求，面板支持空心车削功能，可完成大型法兰端面、环形工件的车削加工，拓展设备的加工工艺覆盖范围。在设计过程中，重点考量了重型工件加工时的载荷分布，床身采用宽导轨结构配合高刚性支撑，保障长行程移动时的直线精度与承载稳定性，立柱采用箱型筋板结构设计，提升主轴箱升降过程中的结构刚性，传动系统采用大扭矩传动组件，保障重切削时的动力输出稳定，各运动轴的防护结构适配加工现场的切屑、切削液环境，可长期在重型加工车间的工况下稳定运行。安装布局上，设备需要匹配长行程的混凝土地基，预留足够的工件吊装、上下料空间，各轴的行程边界可覆盖绝大多数重型工件的加工尺寸范围，无需额外拓展即可满足常规重型装备的零部件加工需求。
