ProxxonDB250微型车床数控化改造套件

　　这套结构围绕桌面级小型车床的数控化加装展开，核心目标是在保留原机床手动加工能力的前提下，把纵向进给、横向进给与刀具装夹环节纳入自动控制链路，适配Proxxon DB250这类紧凑型台式车床，也可对应C0、C1系列小型仪表车床以及0710、0712等常见微型车床的安装基面。

　　从实际加工场景看，这类改造套件主要服务于小尺寸零件的小批量试制、教学实训、木工与软金属小件加工，以及 hobby 级精密零件修配。普通微型车床手动走刀时，进给均匀性依赖操作人员手感，长轴车削、小螺距螺纹走刀、重复台阶加工的一致性很难稳定；加装数控滑台后，X、Z两个方向的进给由步进或伺服驱动单元输出，操作人员只需完成装夹、对刀与工序参数设定，设备即可按预设轨迹完成外圆、端面、锥面、简单曲面与切槽动作，既可以加工铝、铜等软质金属，也能胜任塑料、尼龙、木材、复合层压材料的切削作业。

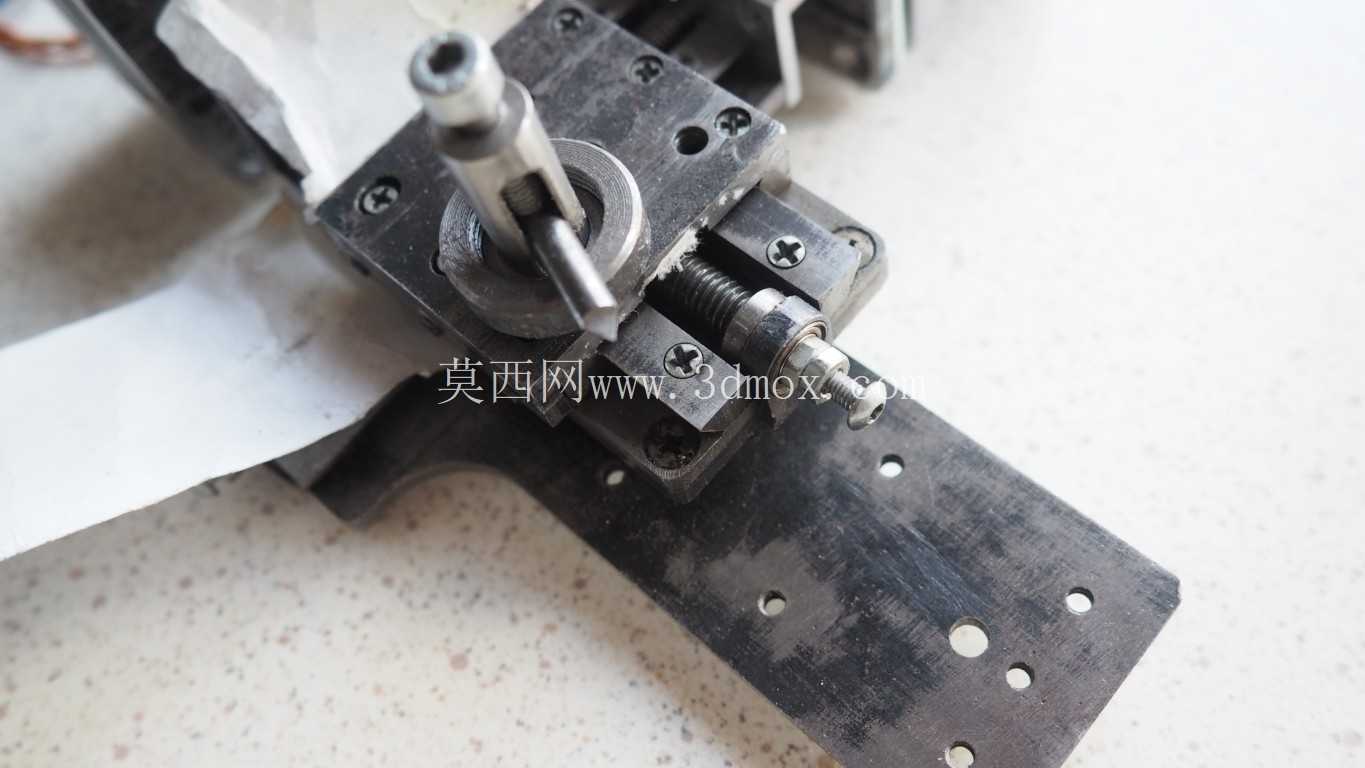

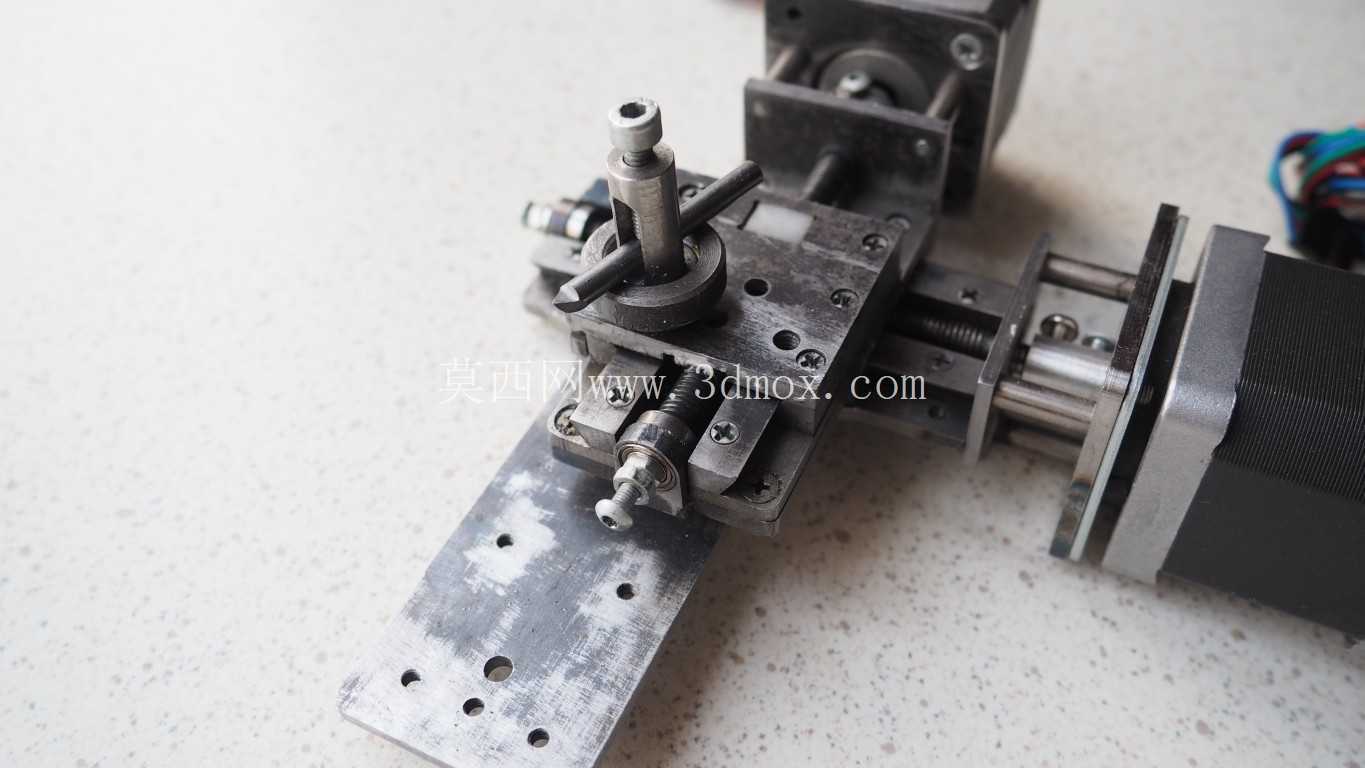

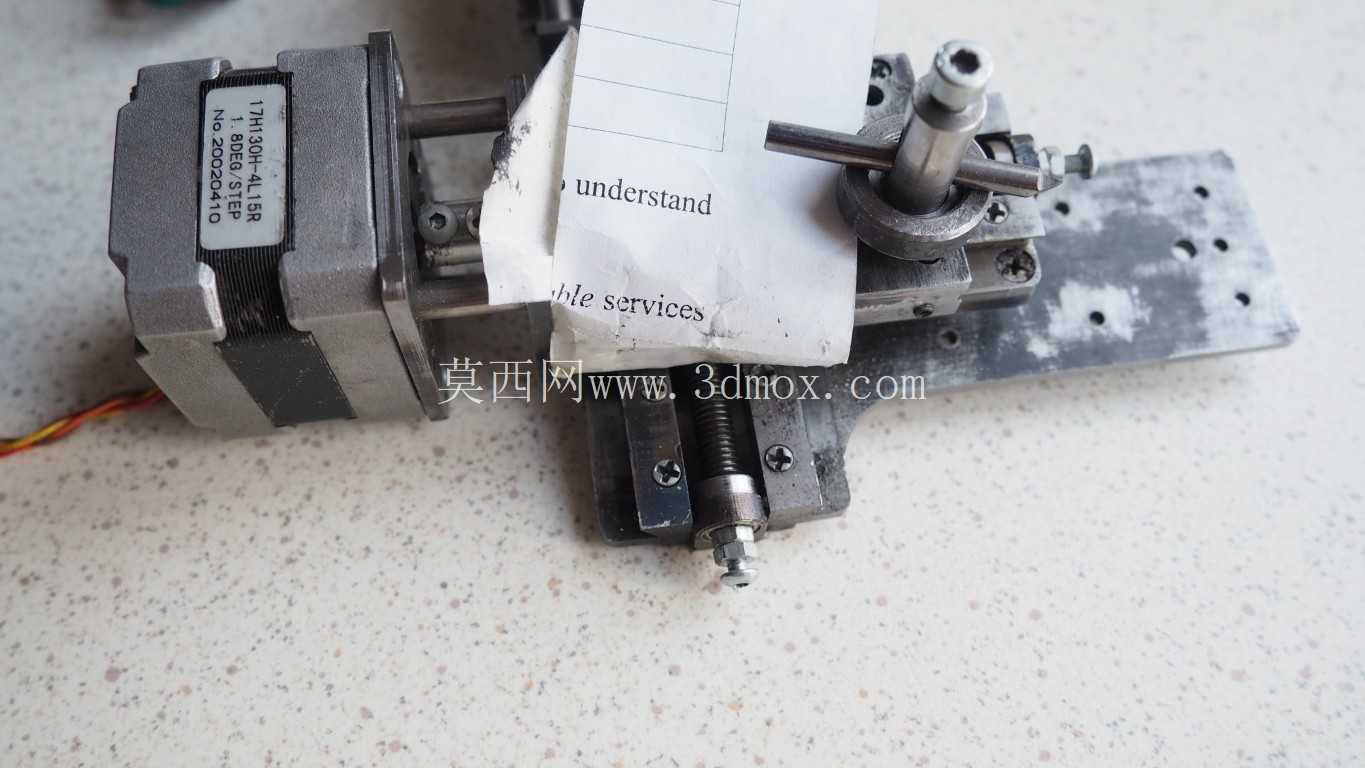

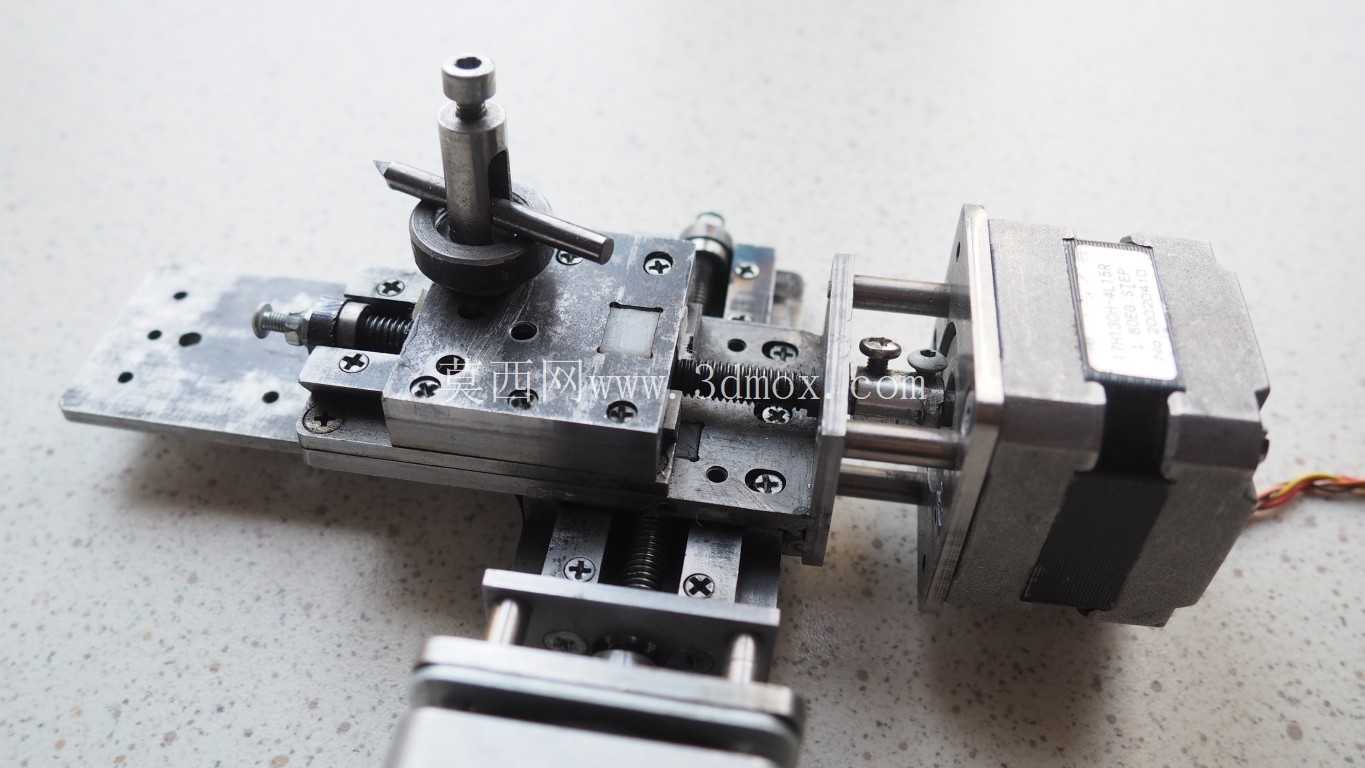

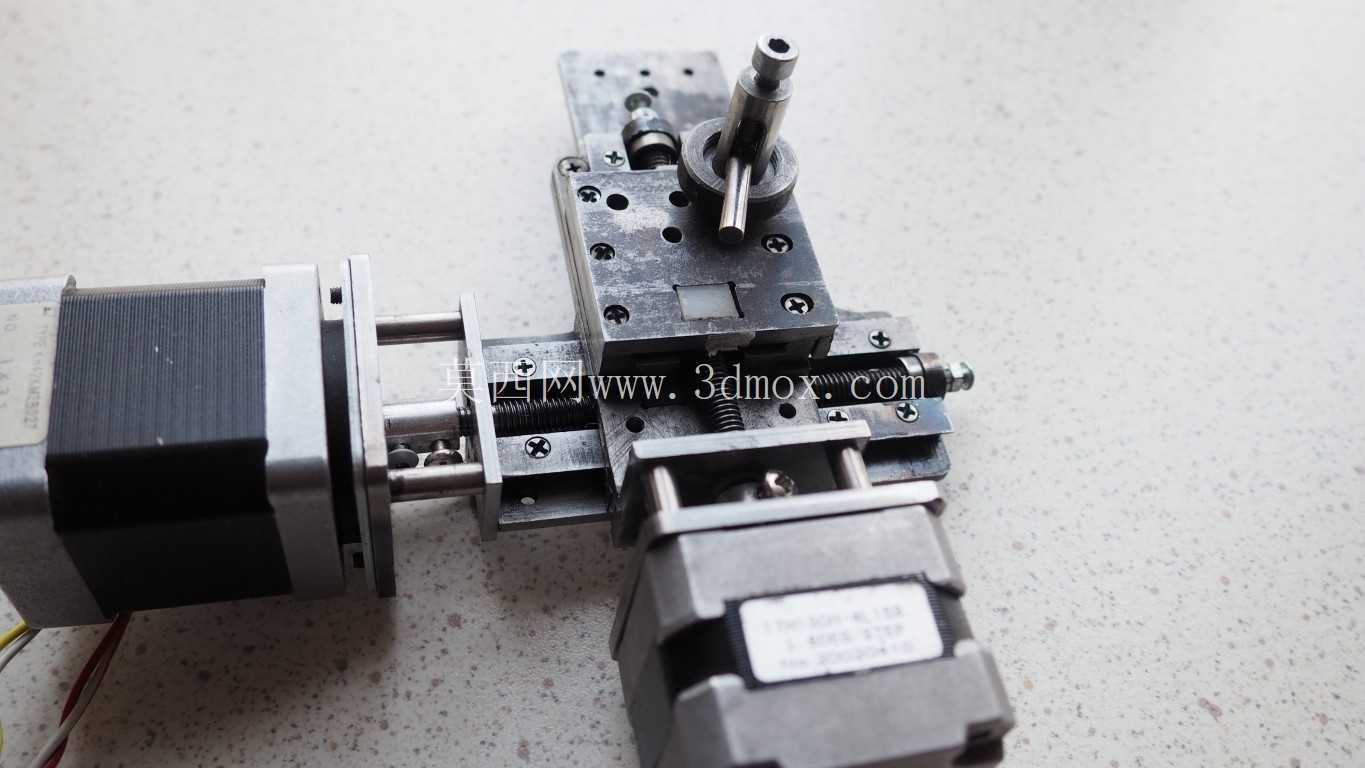

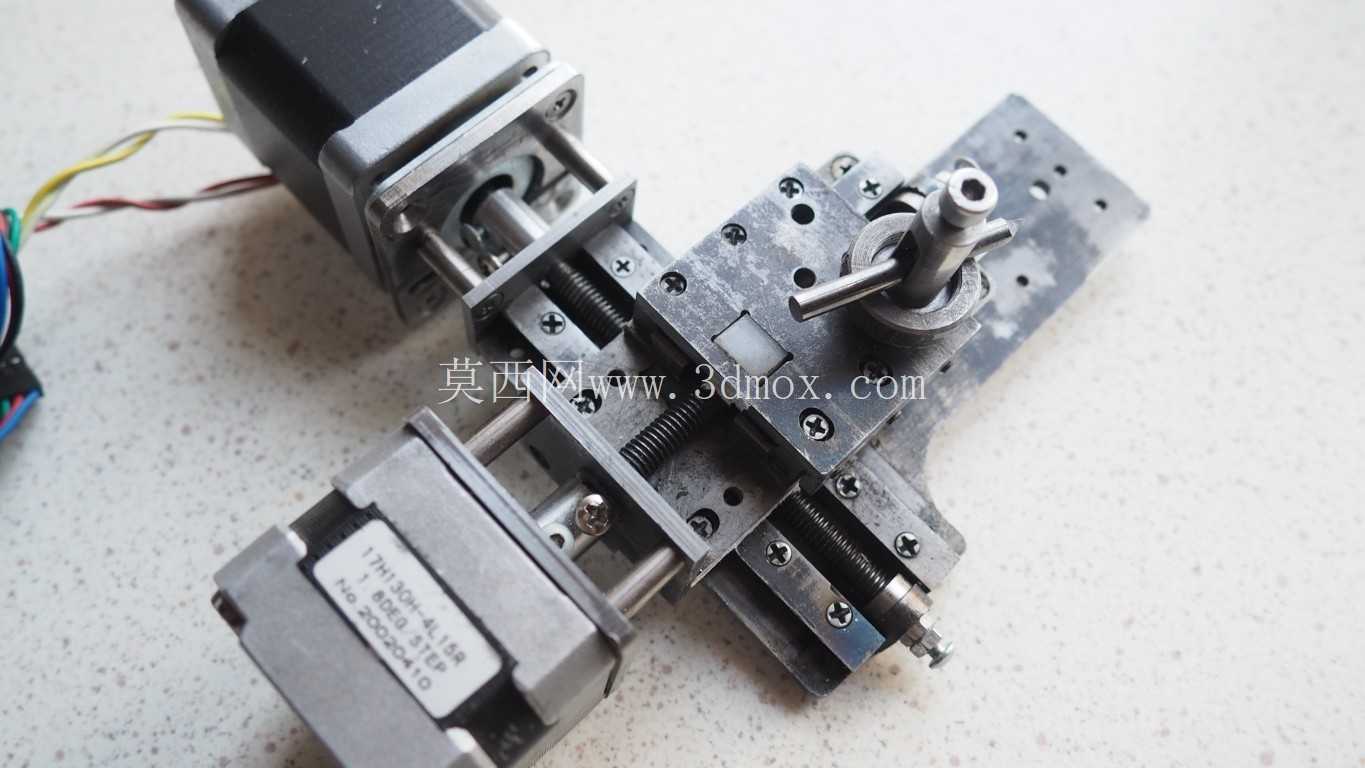

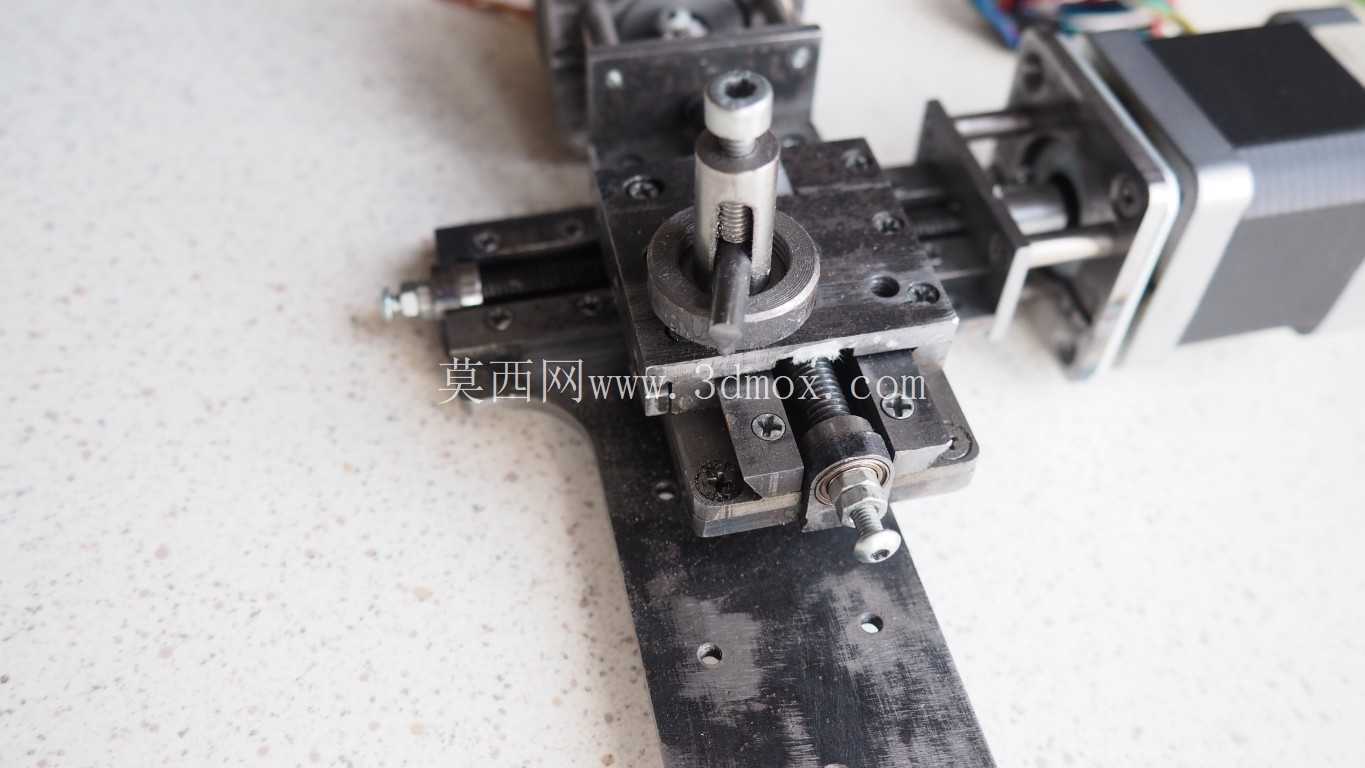

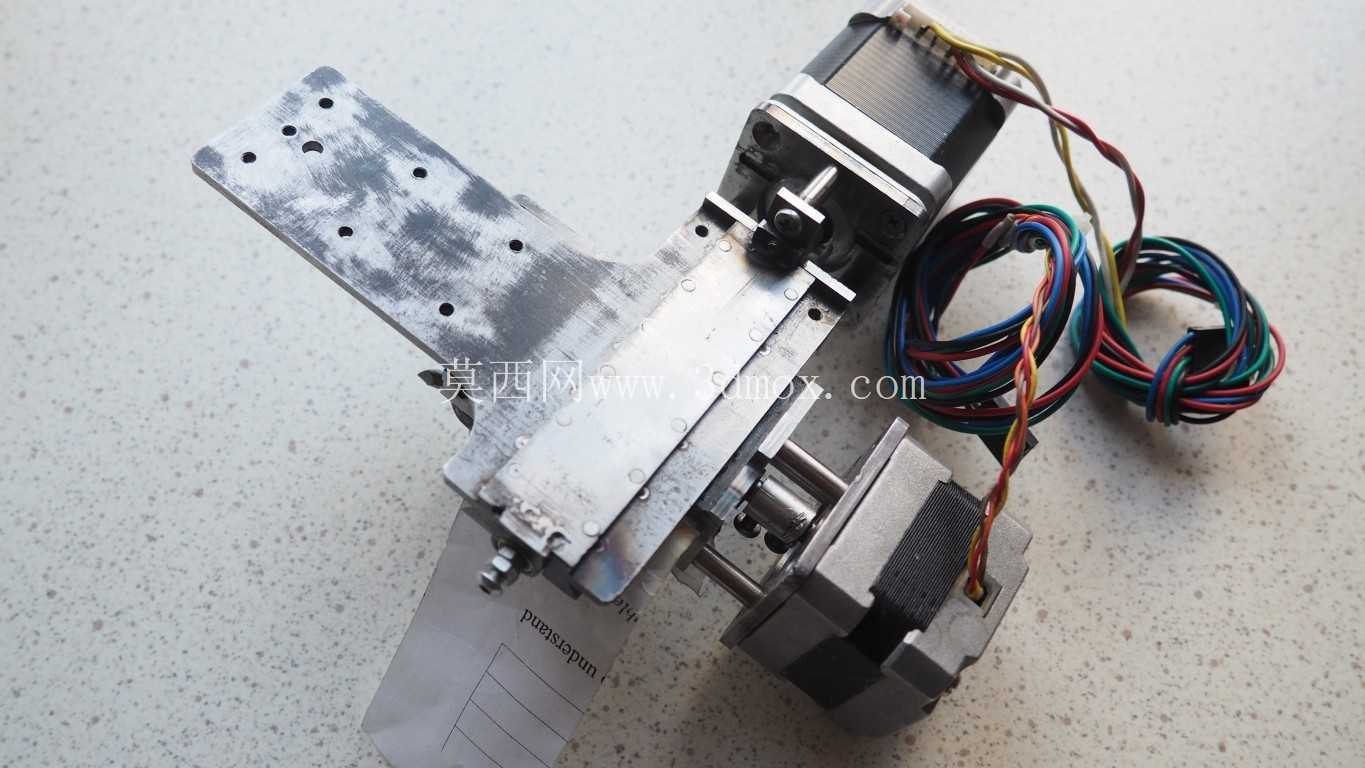

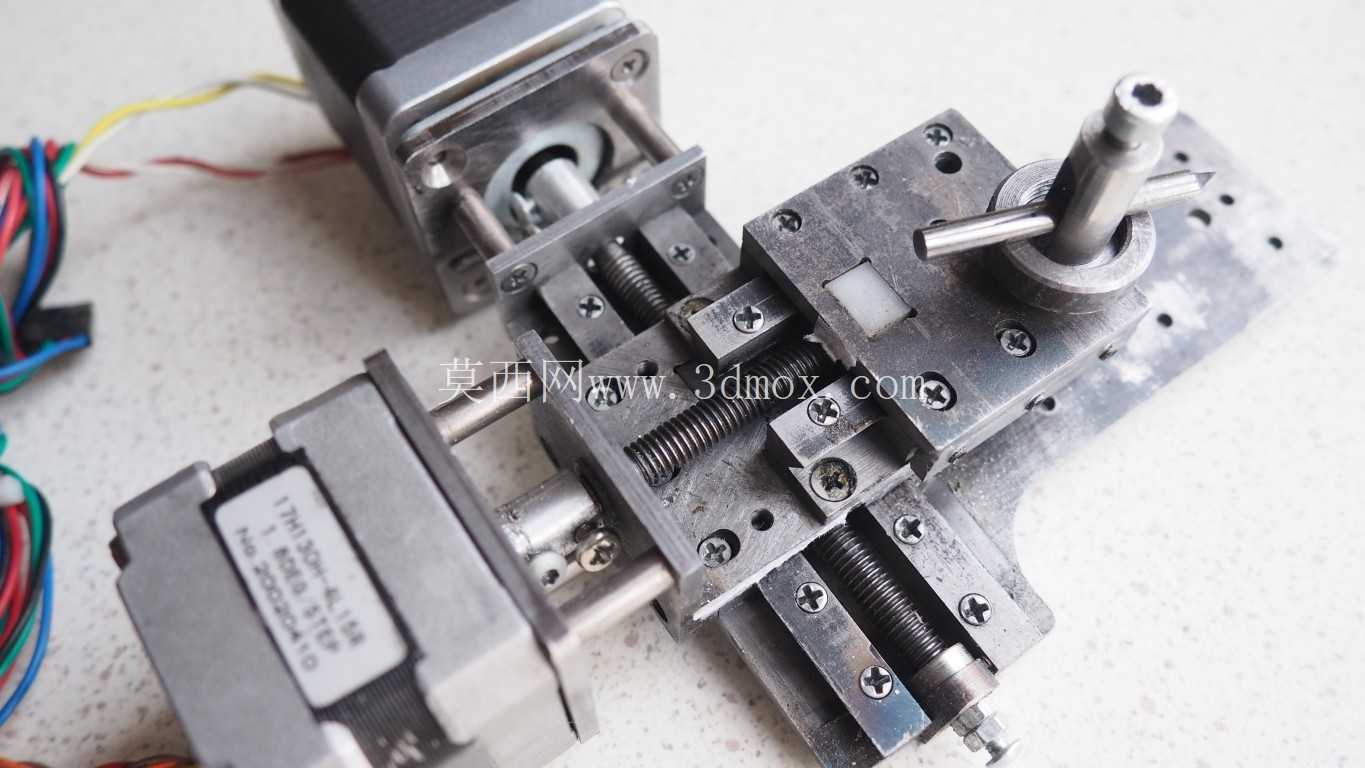

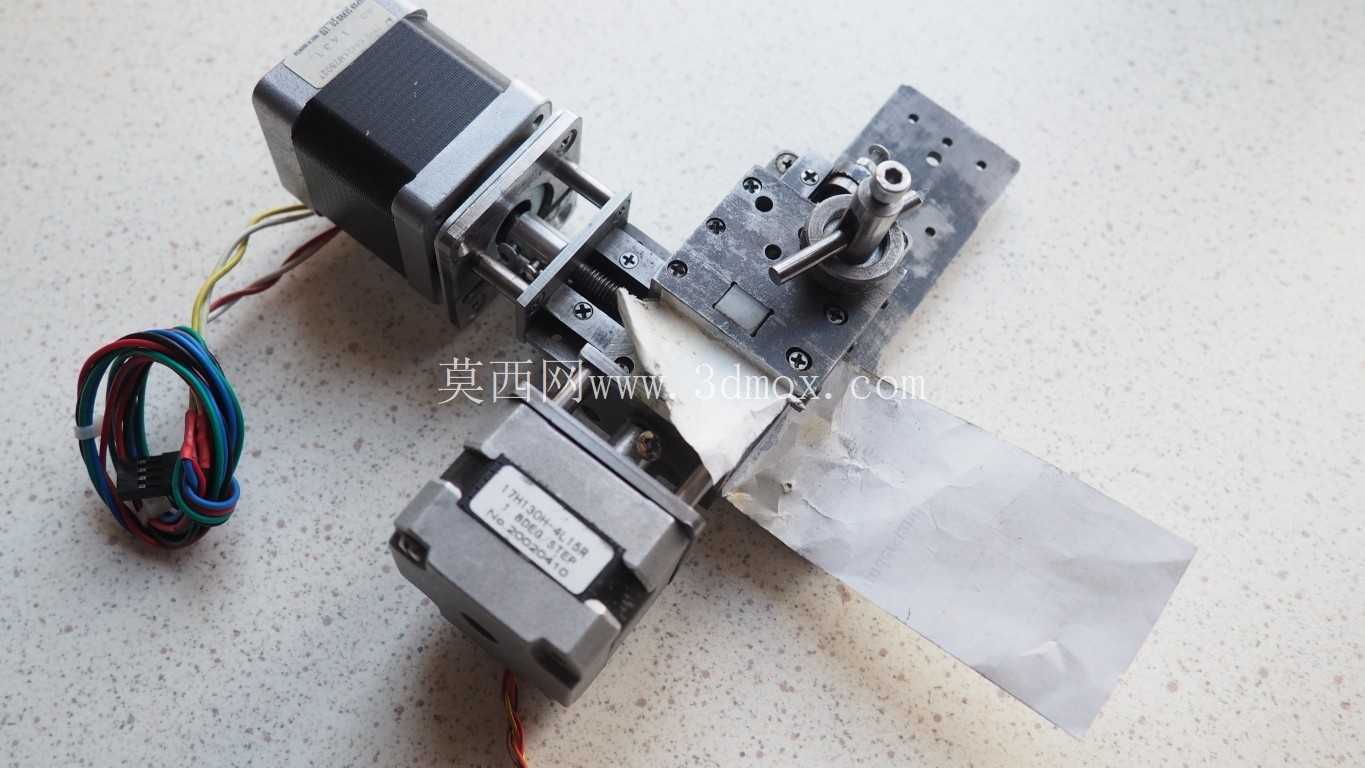

　　结构布局上，套件沿车床床身导轨方向布置纵向进给模组，床鞍位置替换原手动拖板为数控横向滑台，滑台上方安装可转位或固定式小刀架，驱动电机通过联轴器或同步带轮与进给丝杠连接，端侧保留原主轴箱与装夹工位的完整空间。设计时没有拆除原机床的手动操作机构，手动进给手柄、主轴启停与卡盘装夹逻辑全部保留：当需要单件试切、快速修配或调试对刀时，操作人员可直接切换回手动模式，转动手轮控制拖板移动；进入批量加工工序时，再由控制系统接管进给轴，这种双模式设计大幅降低了小型设备改造的使用门槛，也避免了全数控改装后手动微调不便的问题。

　　安装边界方面，整套模组依托原车床床身的导轨面与安装螺孔定位，改造件的底座贴合面需要与床身导轨平面保证平行度，纵向丝杠轴线要与主轴回转轴线保持同轴方向平行，横向滑台的进给方向则需垂直于主轴轴线，否则车削出的外圆会出现锥度、端面会产生中凹或中凸误差。由于微型车床床身长度有限，纵向滑台的有效行程覆盖原机床的中心距全长，加工时刀具可从靠近卡盘的端面位置一直走刀到尾座尖端附近，不会出现行程中段干涉；横向滑台的行程满足小直径工件的切深与切槽需求，刀架安装面预留标准刀具装夹槽，可夹持普通焊接车刀、白钢刀与小型可转位刀片。

　　套件的安装基座采用复合垫块结构，不同型号微型车床的床身导轨宽度、螺孔间距存在差异，改造时先将适配垫块固定在床身原安装位，再把数控滑台组件锁紧在垫块上，无需对原床身进行大规模铣削或焊接加工，既保证了连接刚性，也让整套改造件具备一定的跨机型适配能力。进给传动端选用预压丝杠配合直线导轨，反向间隙控制在小件切削允许的范围内，低速走刀时无明显爬行，车削木质或塑料工件时表面纹路均匀，加工软金属时也能保证尺寸公差稳定。

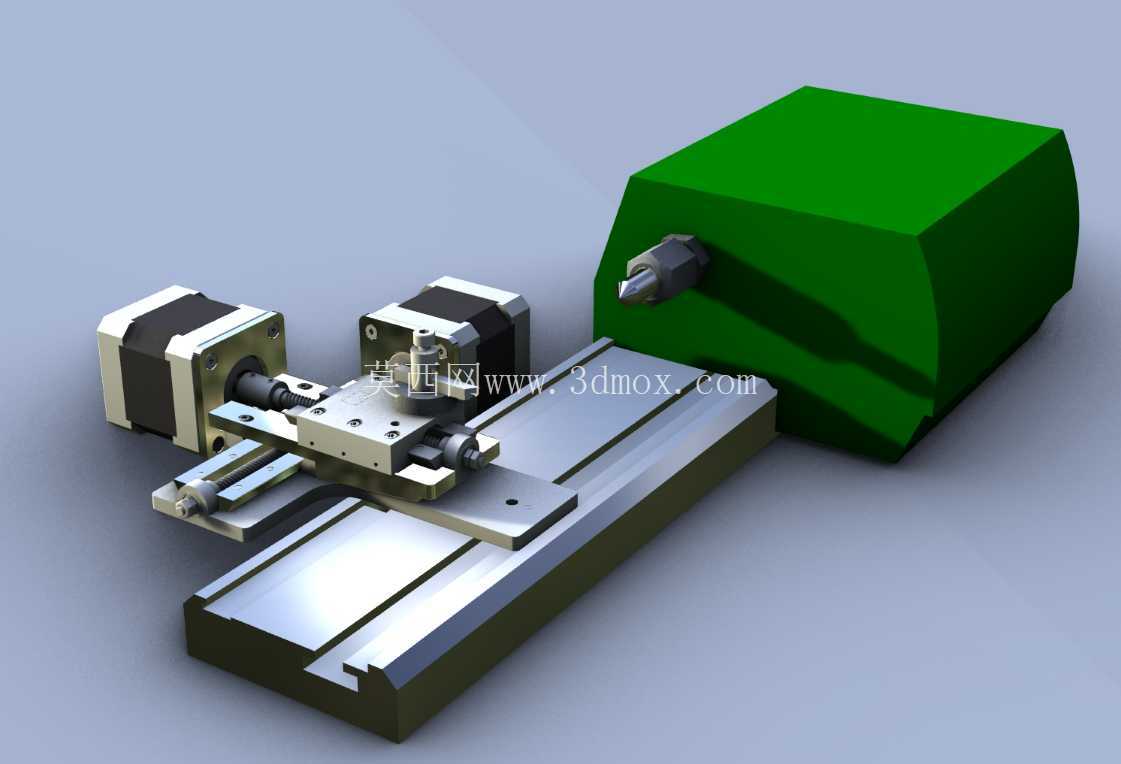

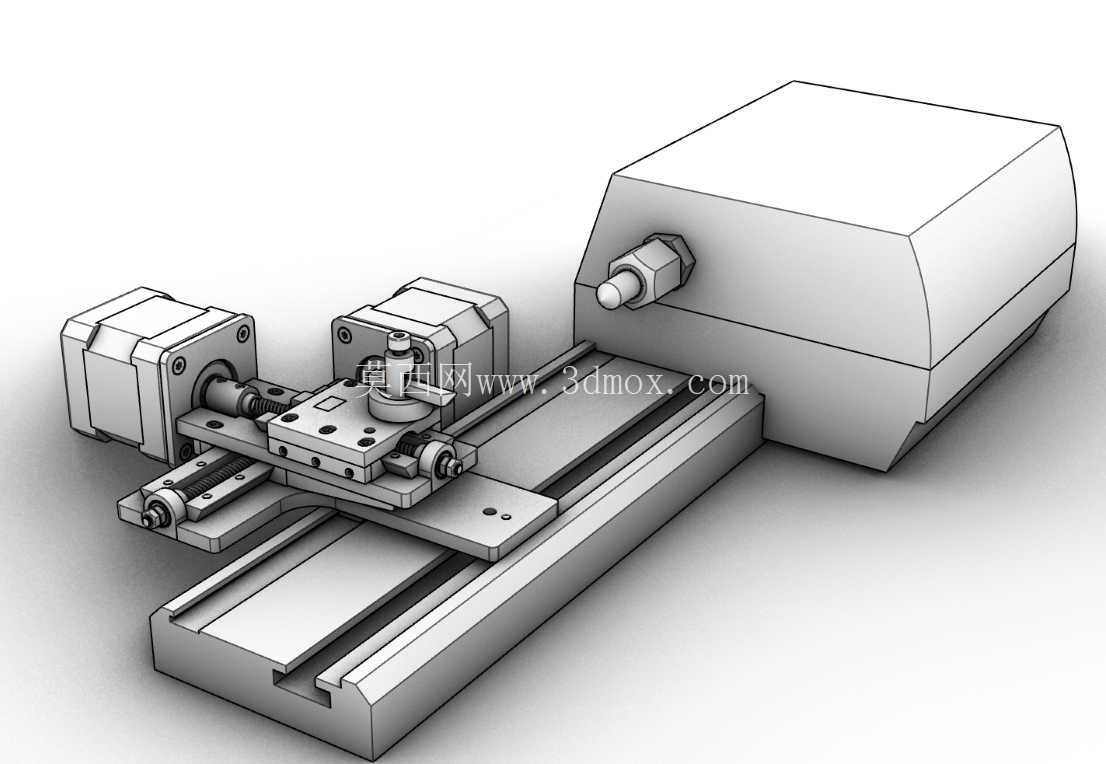

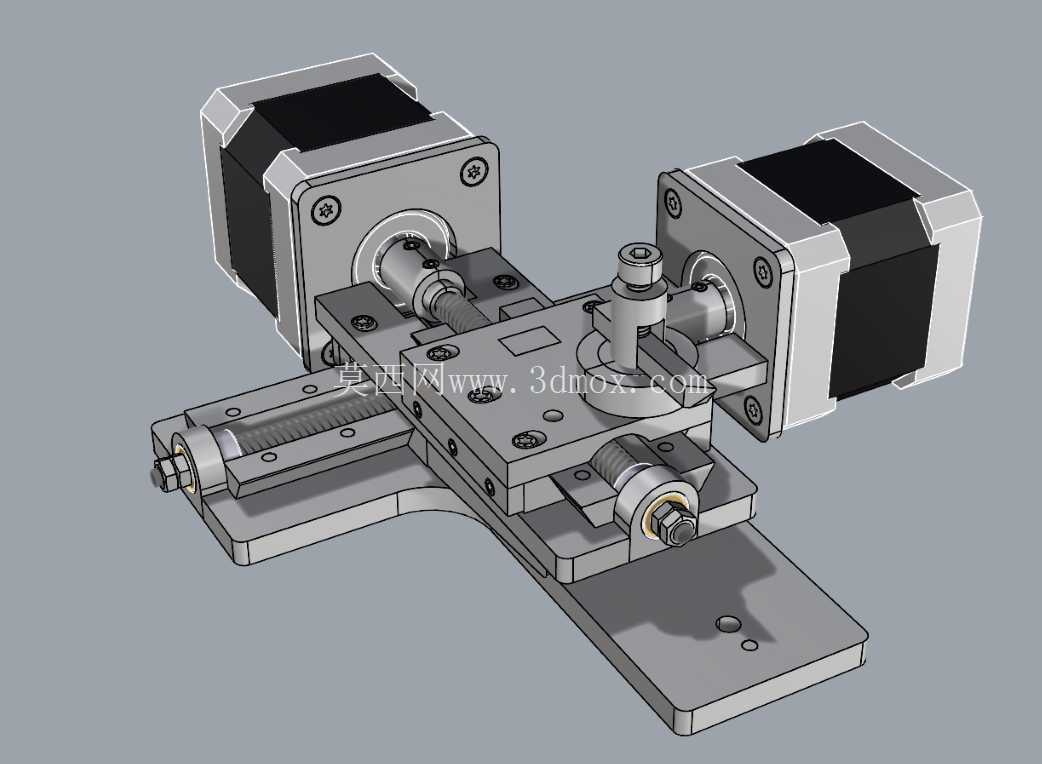

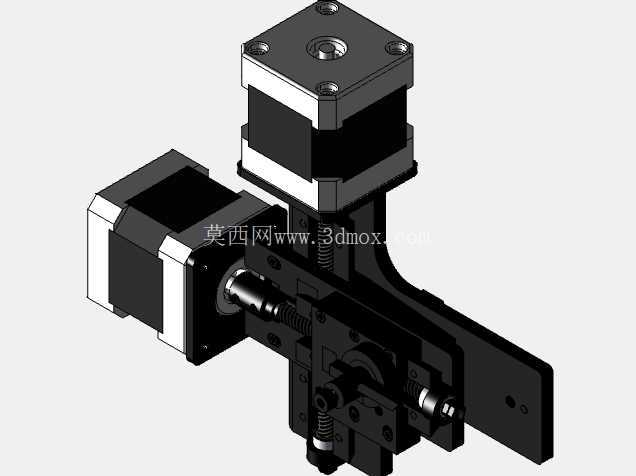

　　从三维建模角度拆解，整套模型完整还原了主轴箱侧连接座、纵向滑台基体、横向拖板、刀架压紧块、电机安装法兰、联轴器、导轨滑块与紧固螺钉的装配关系，各部件的配合面、安装孔位与避让空间都按实际装配逻辑绘制：电机尾部预留接线与散热空间，滑台两端设置行程限位的机械止位，刀架上方留出扳手拧紧螺栓的操作空间，床身下方无凸出结构干涉桌面安装。对于设备改造从业者而言，该结构可以直接参考其安装基面设计思路，针对不同规格微型车床调整垫块厚度与滑台行程；对于加工使用者来说，这套改造方案在不替换整台机床的前提下，用较低的成本实现了微型车床从手动到数控的能力升级，兼顾了手工修配的灵活性与自动加工的一致性。
