这套三维结构针对小型台式车床的刀架拖板部分做了复合化改造,核心目标是在保留原有手动操作习惯的前提下,把常规手轮进给路径扩展为可接入数控驱动的执行单元。现场使用时,操作者既可以按照普通小车床的方式转动手轮完成对刀、试切和单件修配,也可以在批量工序中切换到自动进给状态,让刀架沿床身导轨完成连续走刀,这种双模式结构在教学实训、工具间试制和小型精密零件加工中都比较常见。

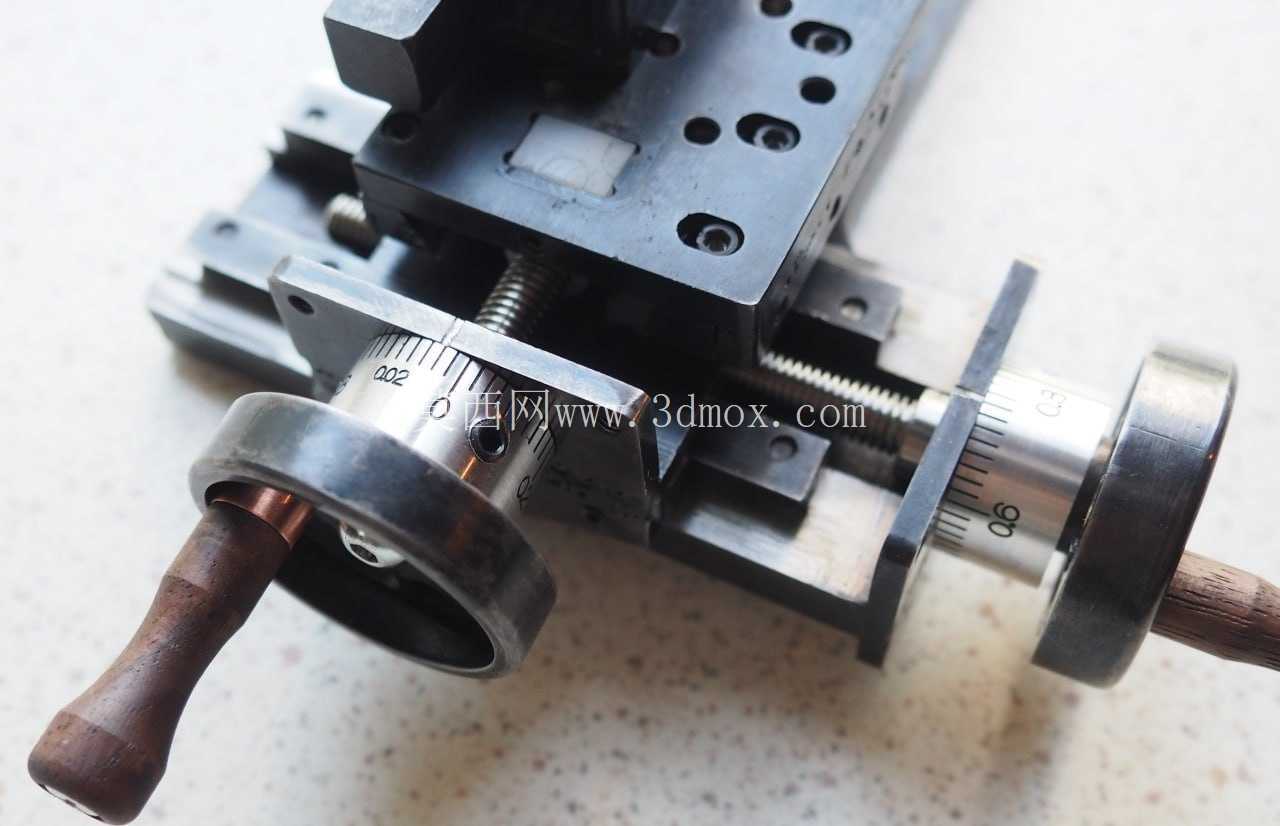

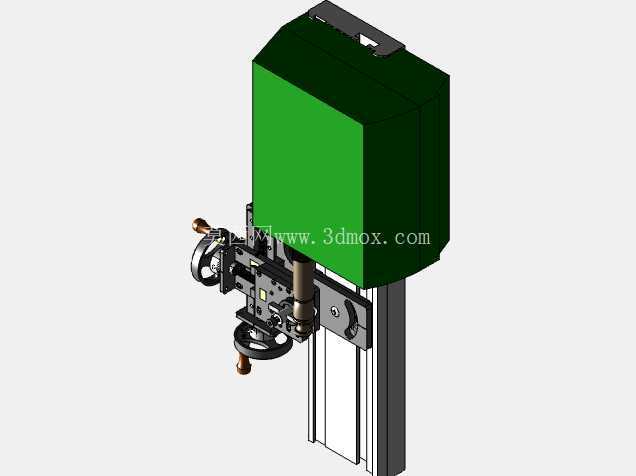

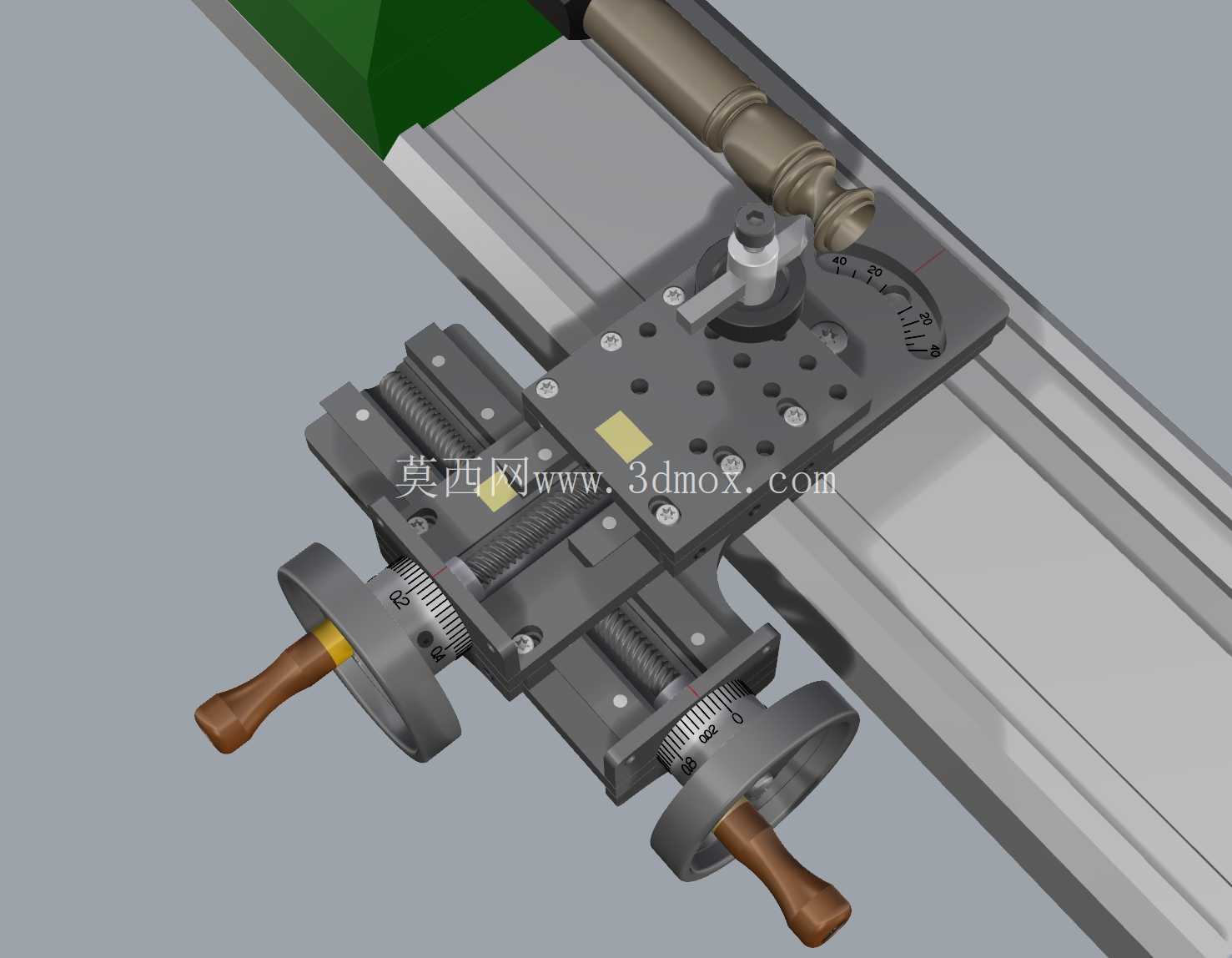

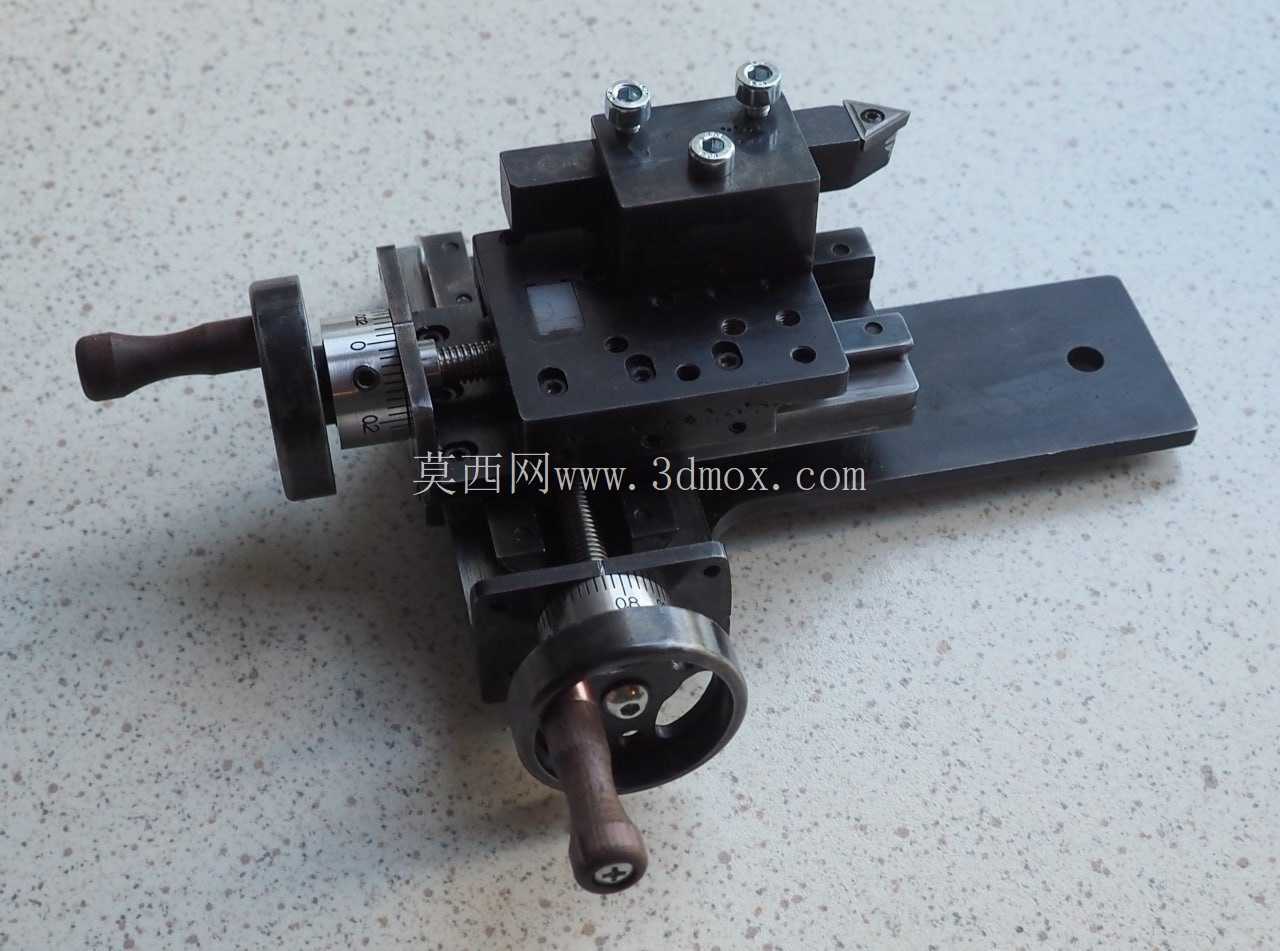

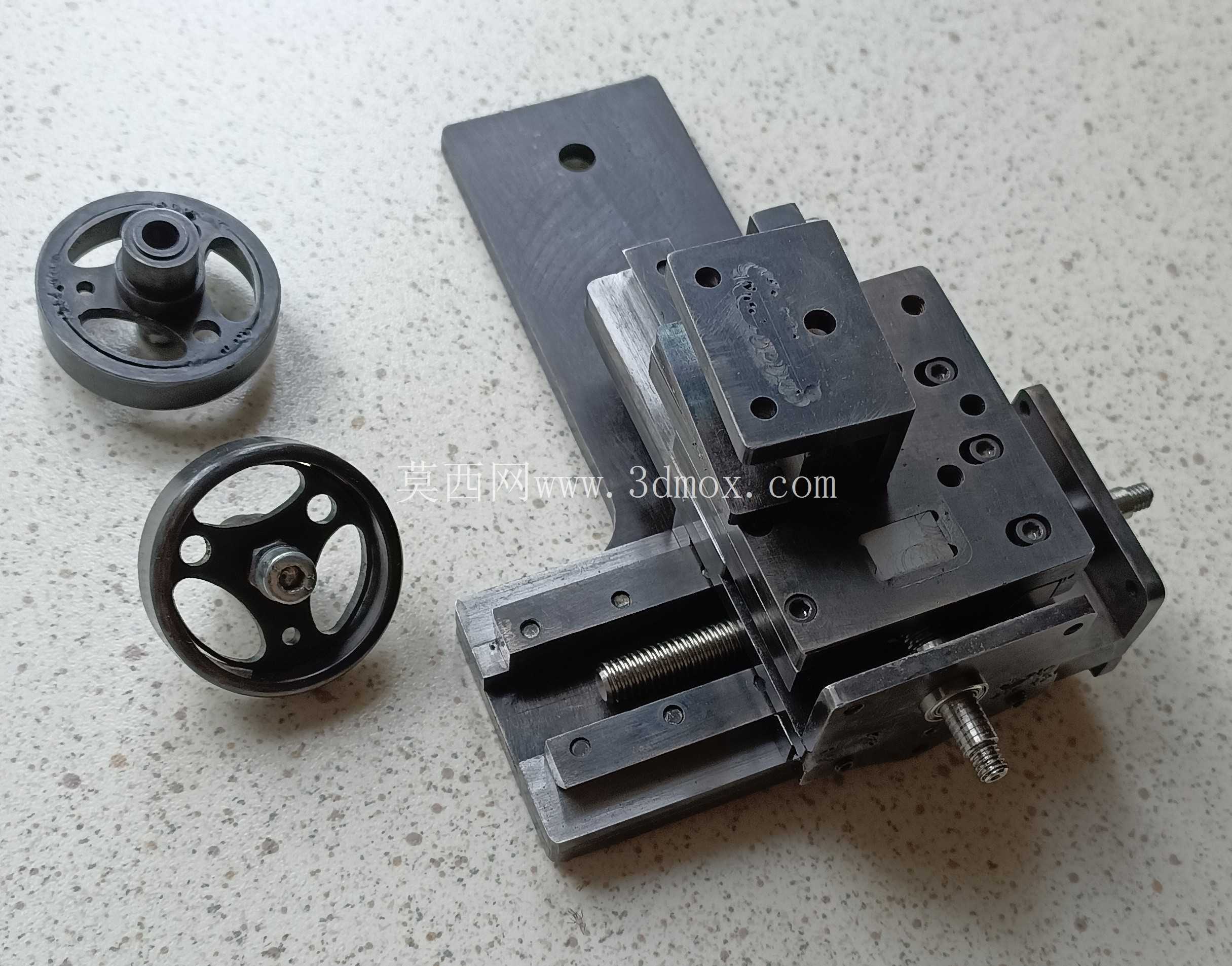

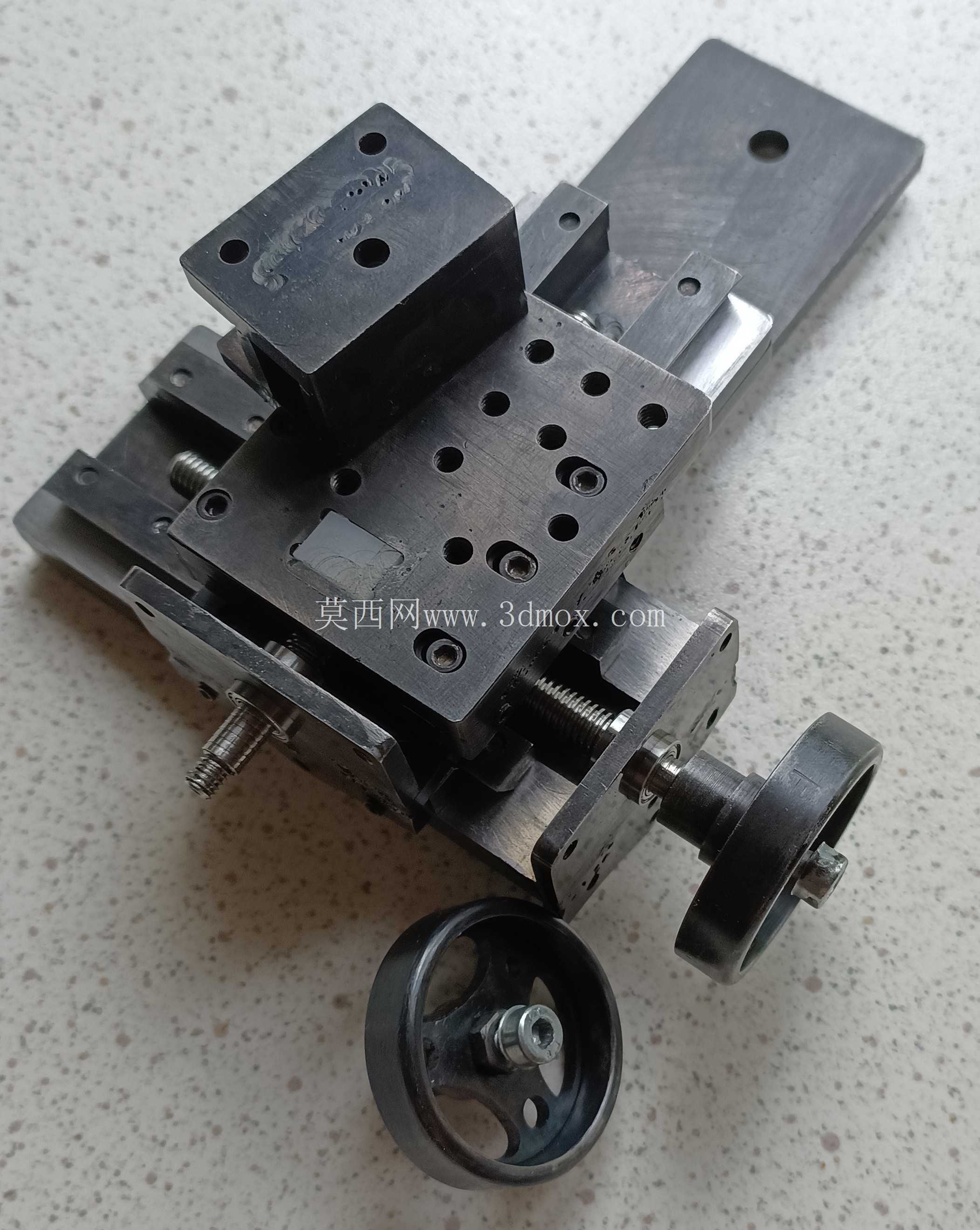

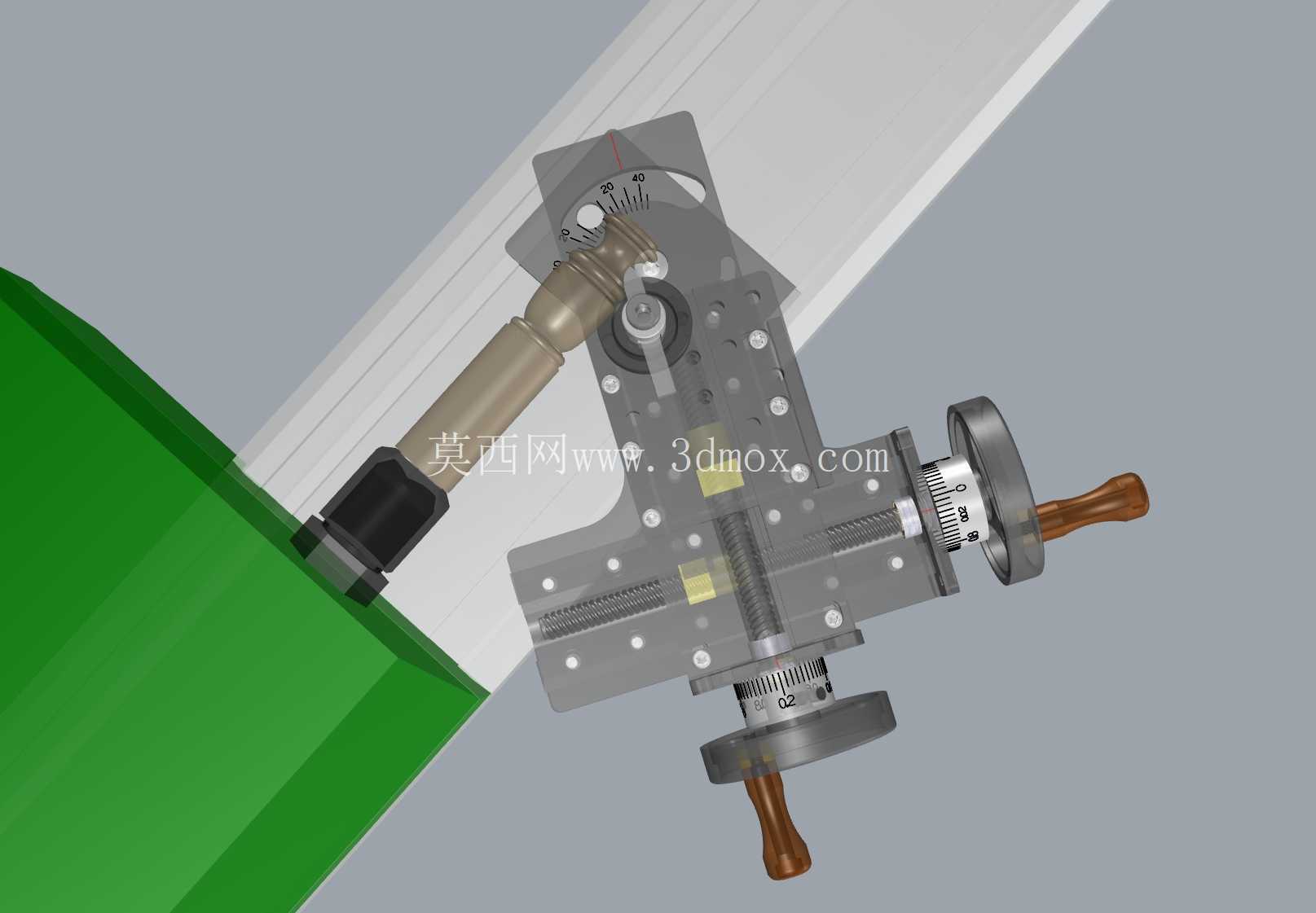

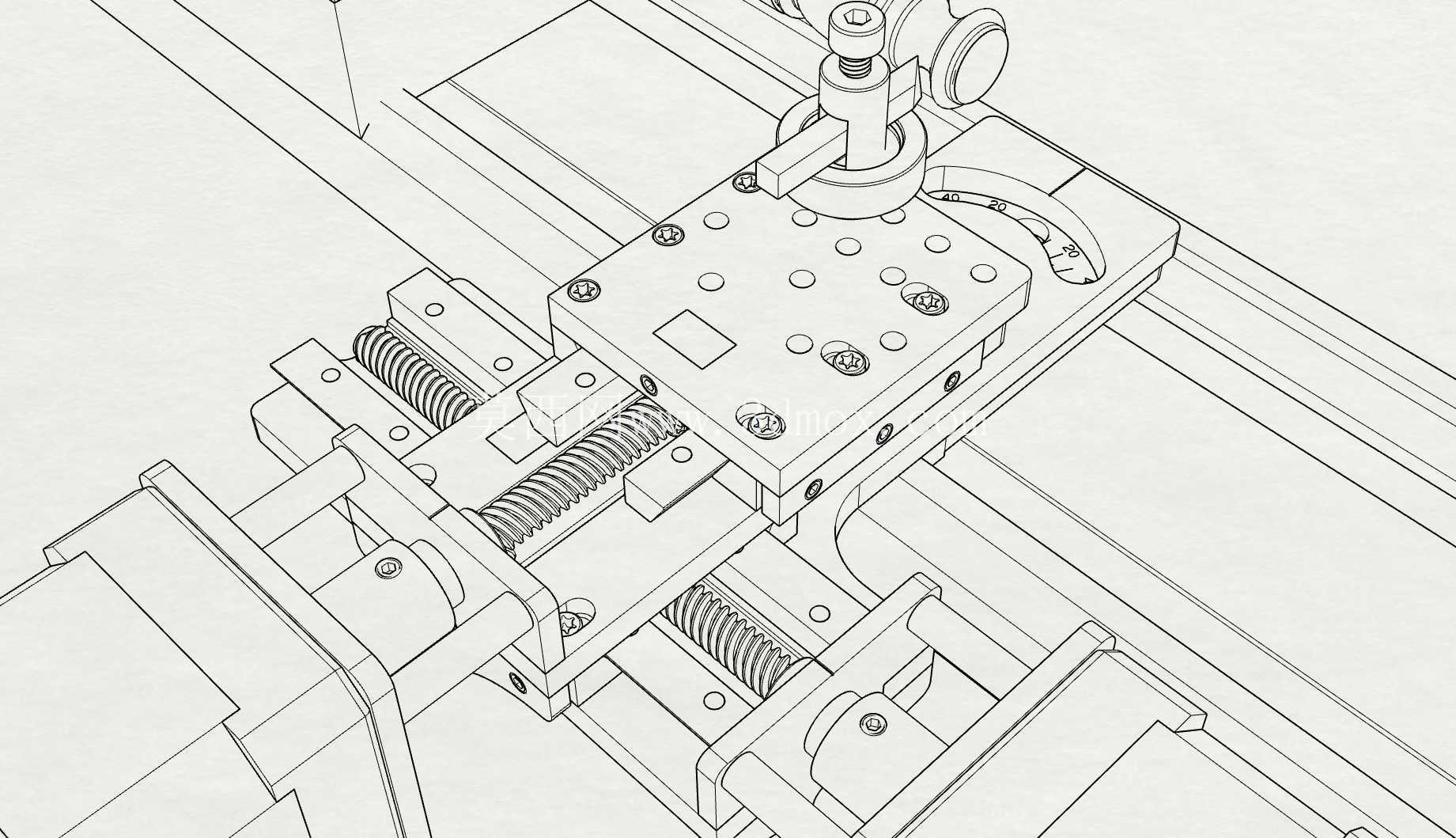

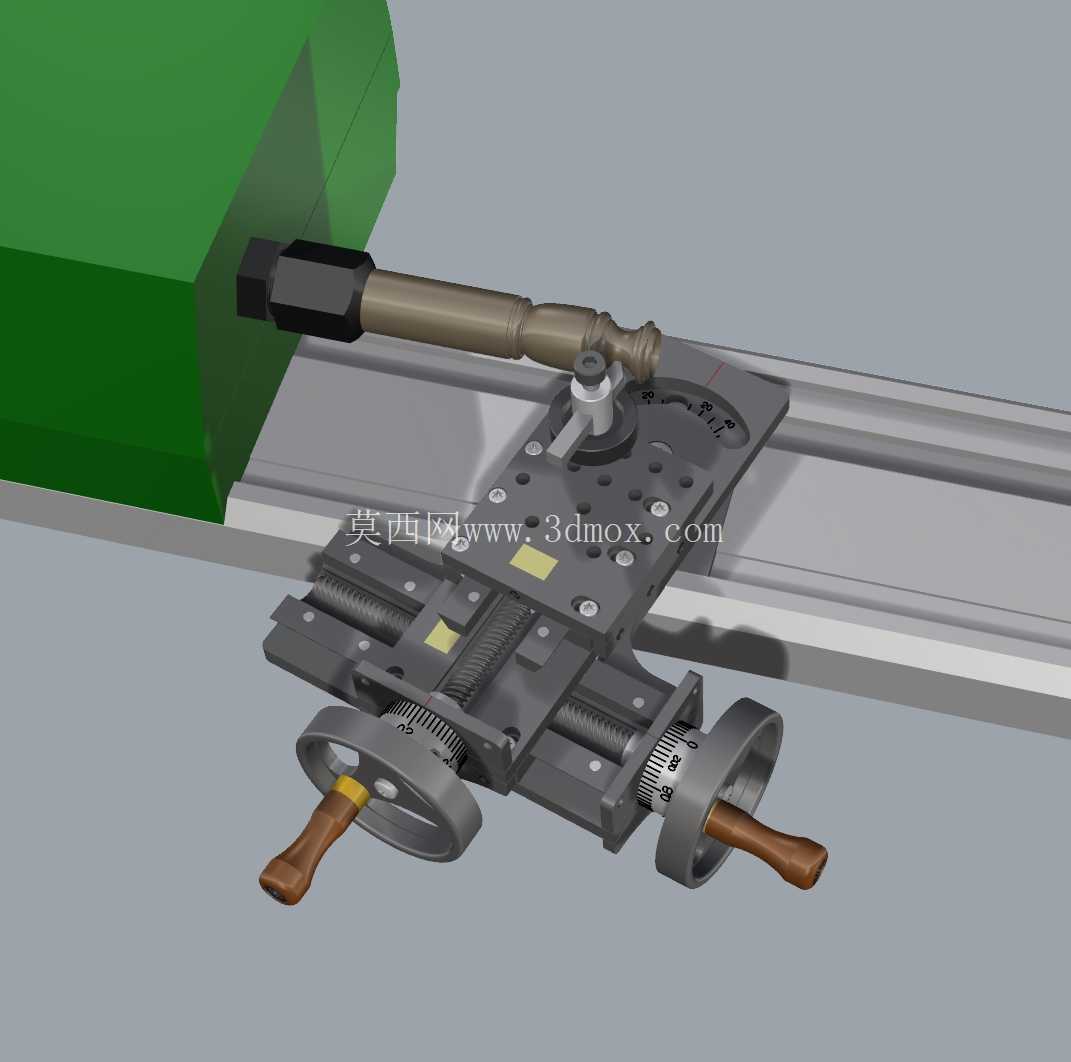

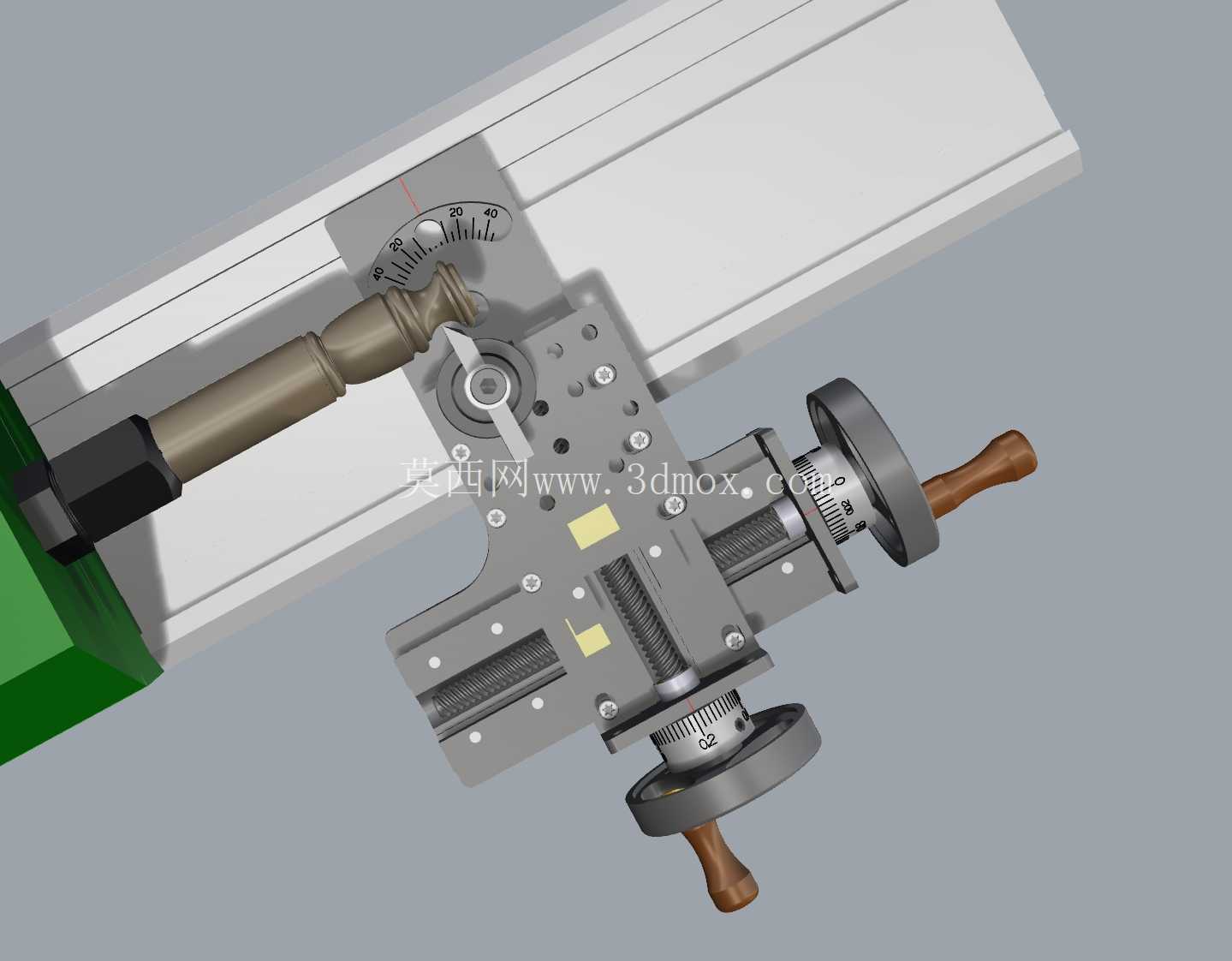

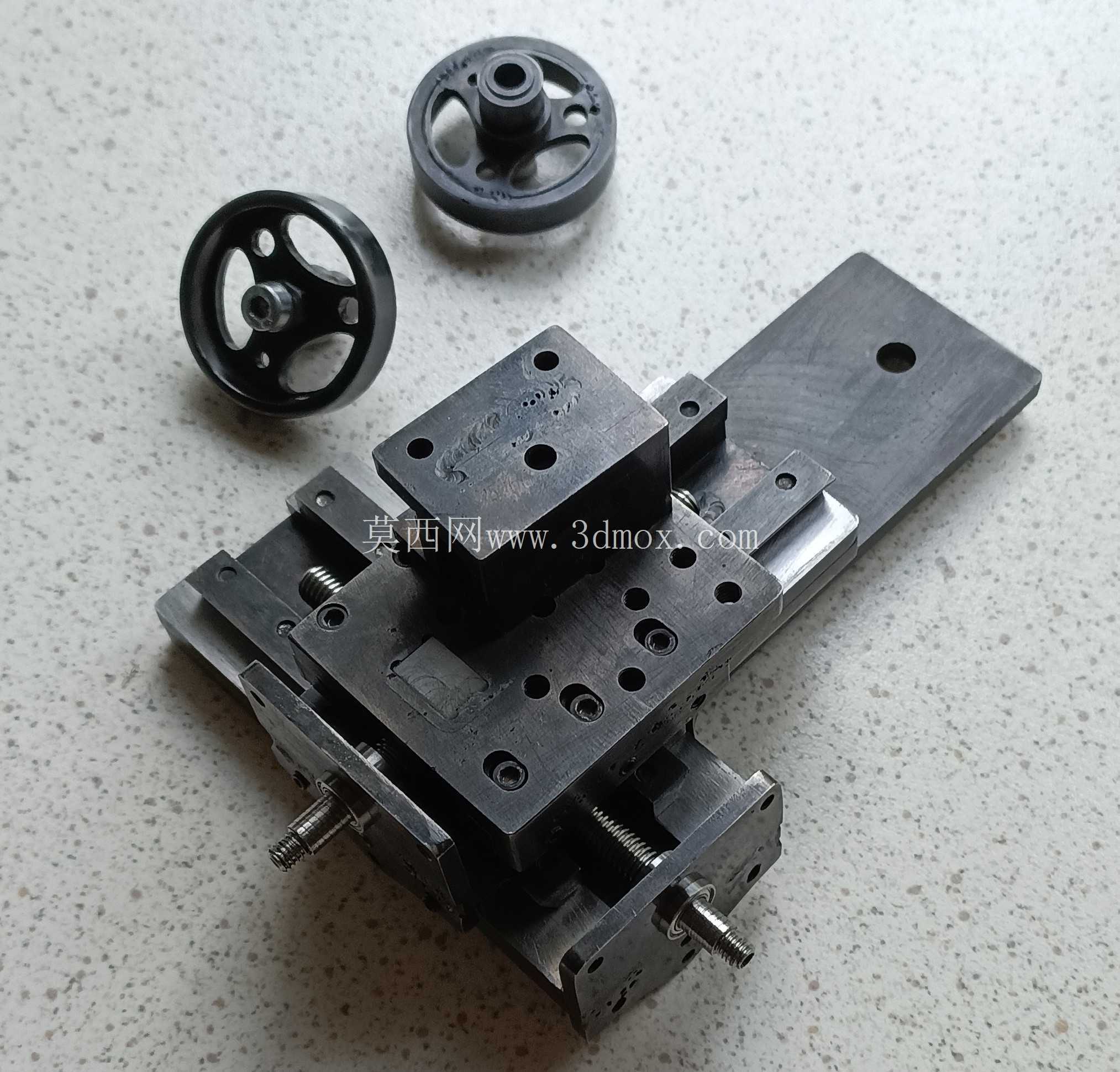

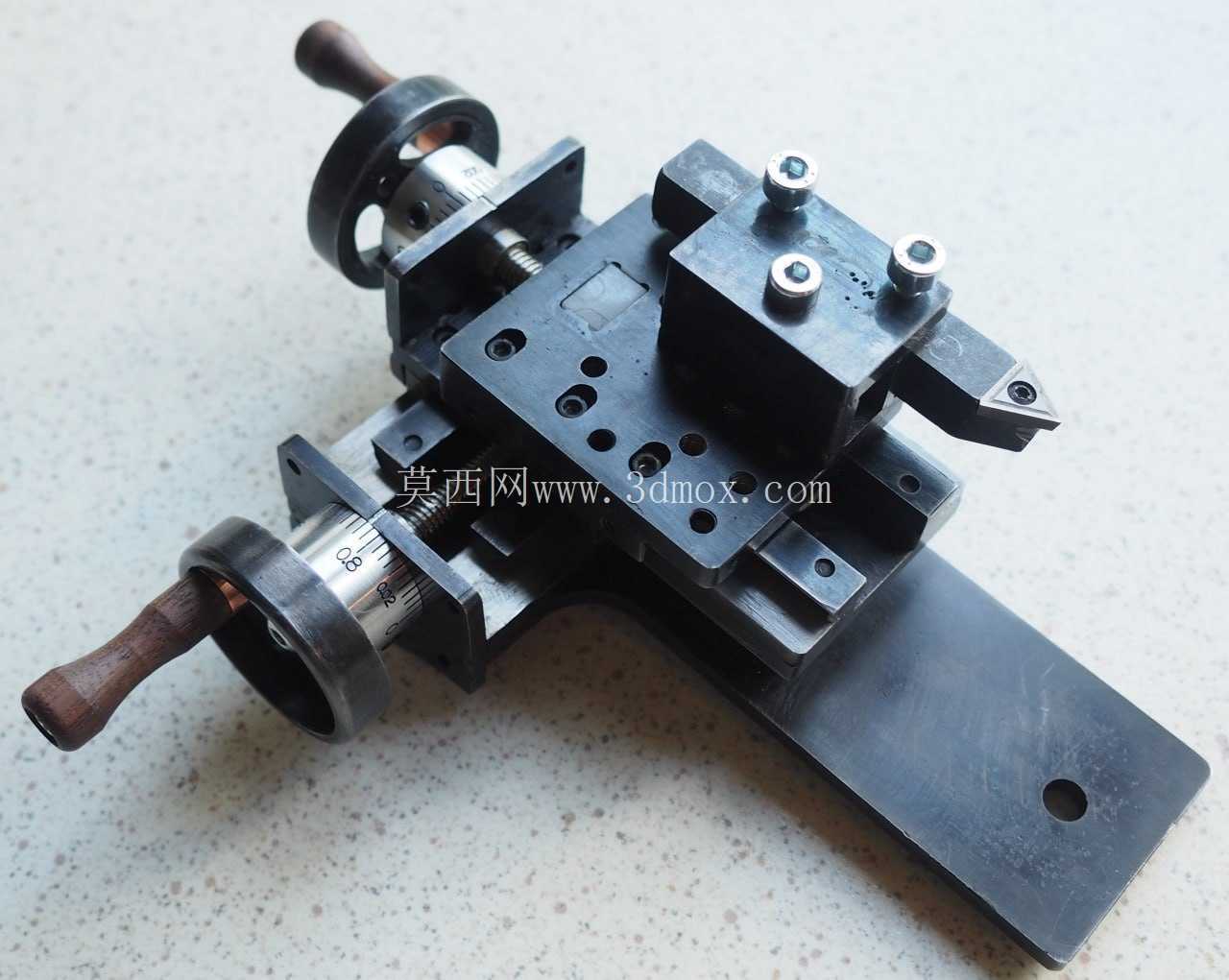

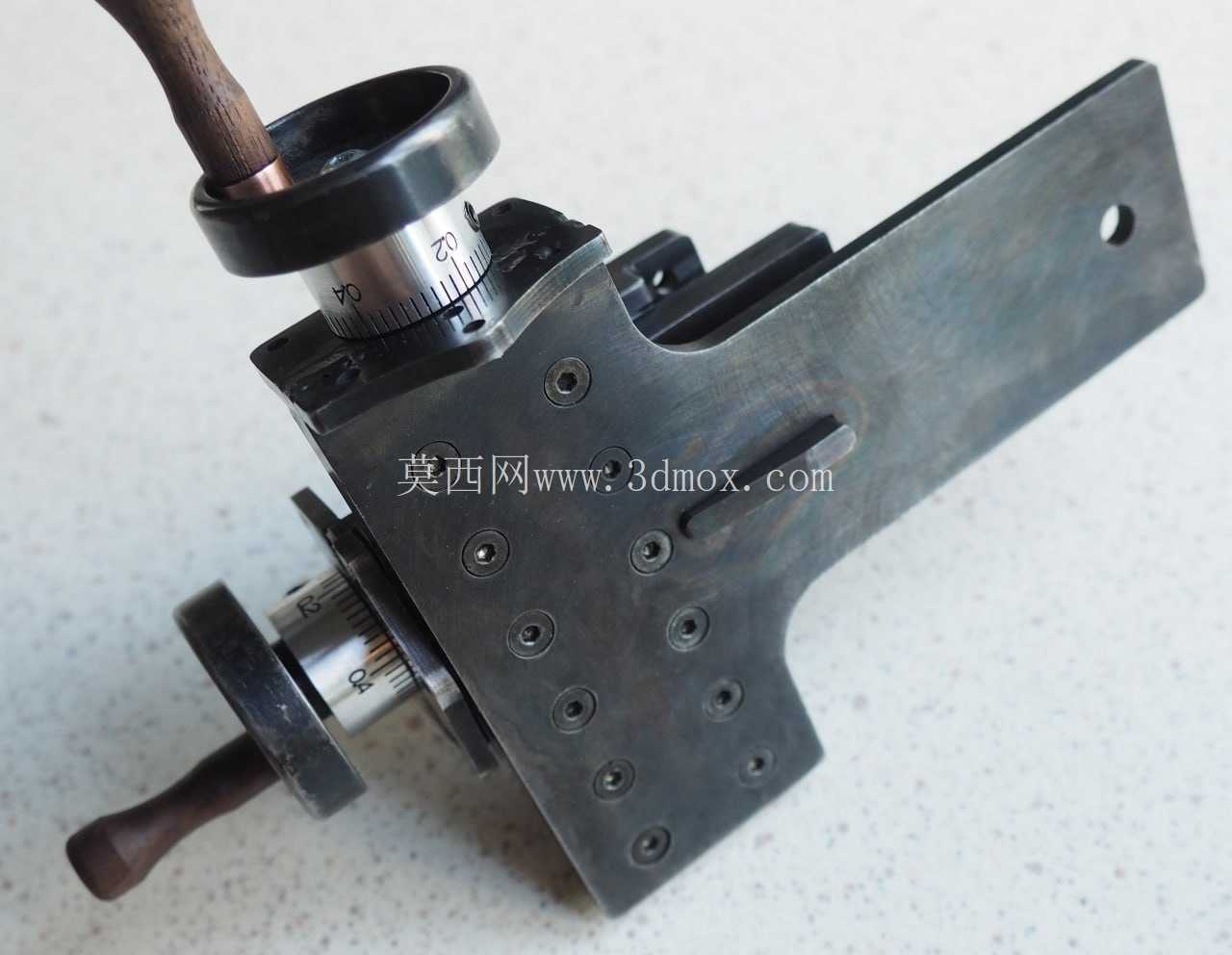

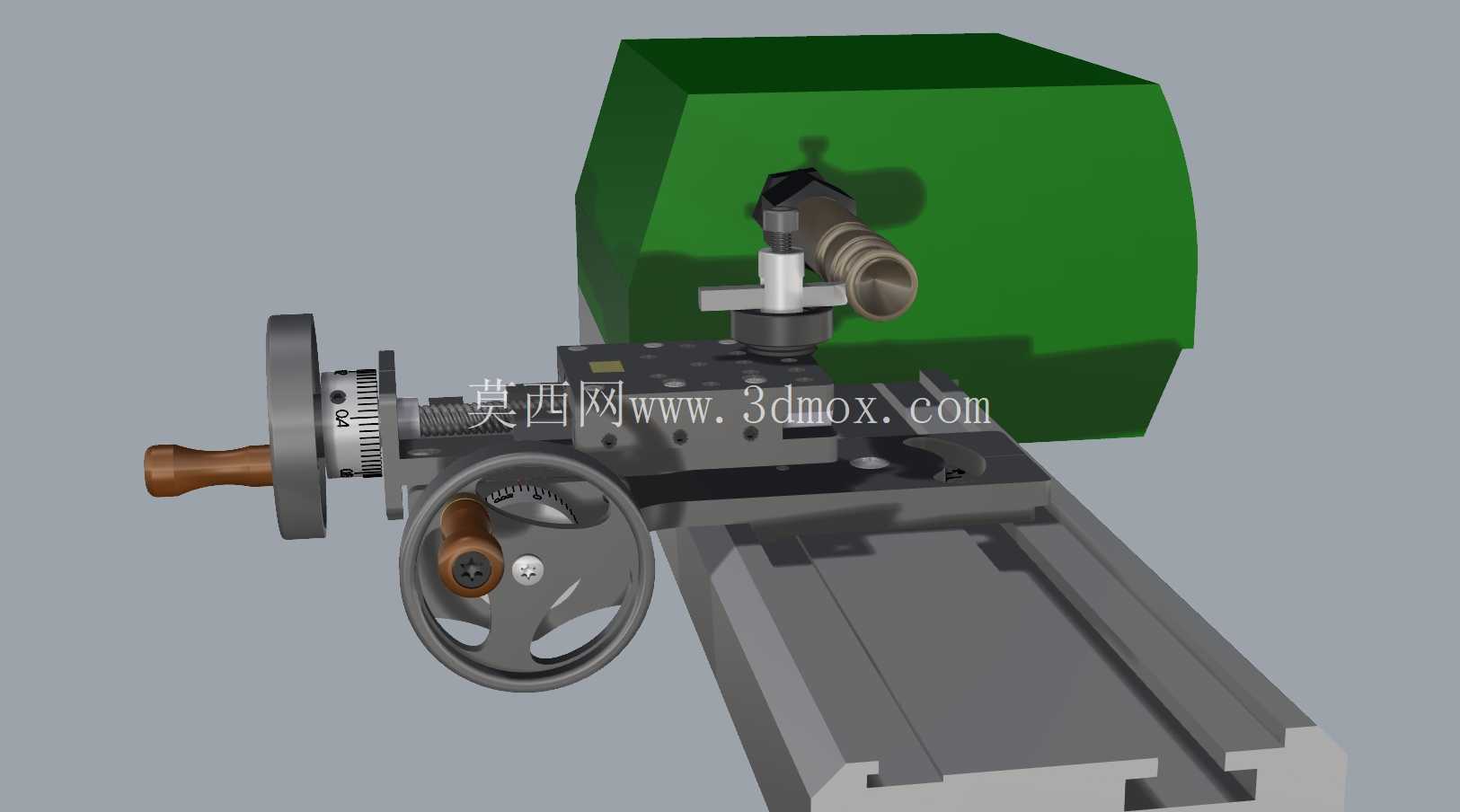

从装配边界看,改造组件直接落在车床中拖板和上刀架的安装面上,底部配合面需要与原机导轨滑台的定位尺寸保持一致,锁紧孔位、压板间距和手轮轴高度都不能偏离原机布局。模型中可以看到横向丝杠、刻度手轮、滑移座、刀架安装板以及切换机构之间的层级关系:下层滑座负责沿床身方向承载,中层丝杠副把旋转运动转换为直线位移,上层平台用于装夹刀架并保留刀具压紧位置。设计时最容易忽略的是手轮与自动驱动之间的干涉问题,若两套输入路径同时啮合,维修盘动和数控运行会相互牵制,因此切换位置必须做到明确脱开、可靠锁定。

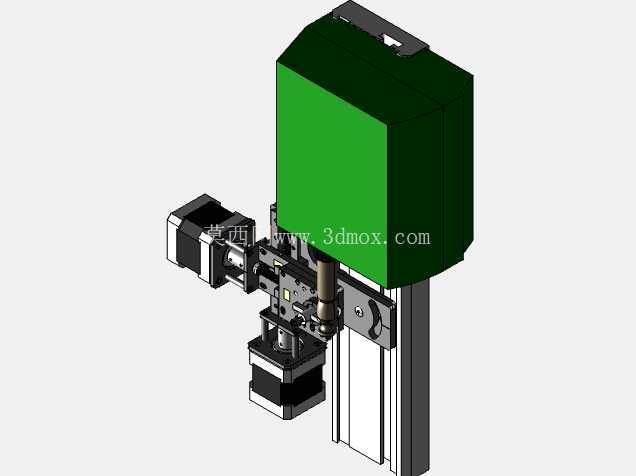

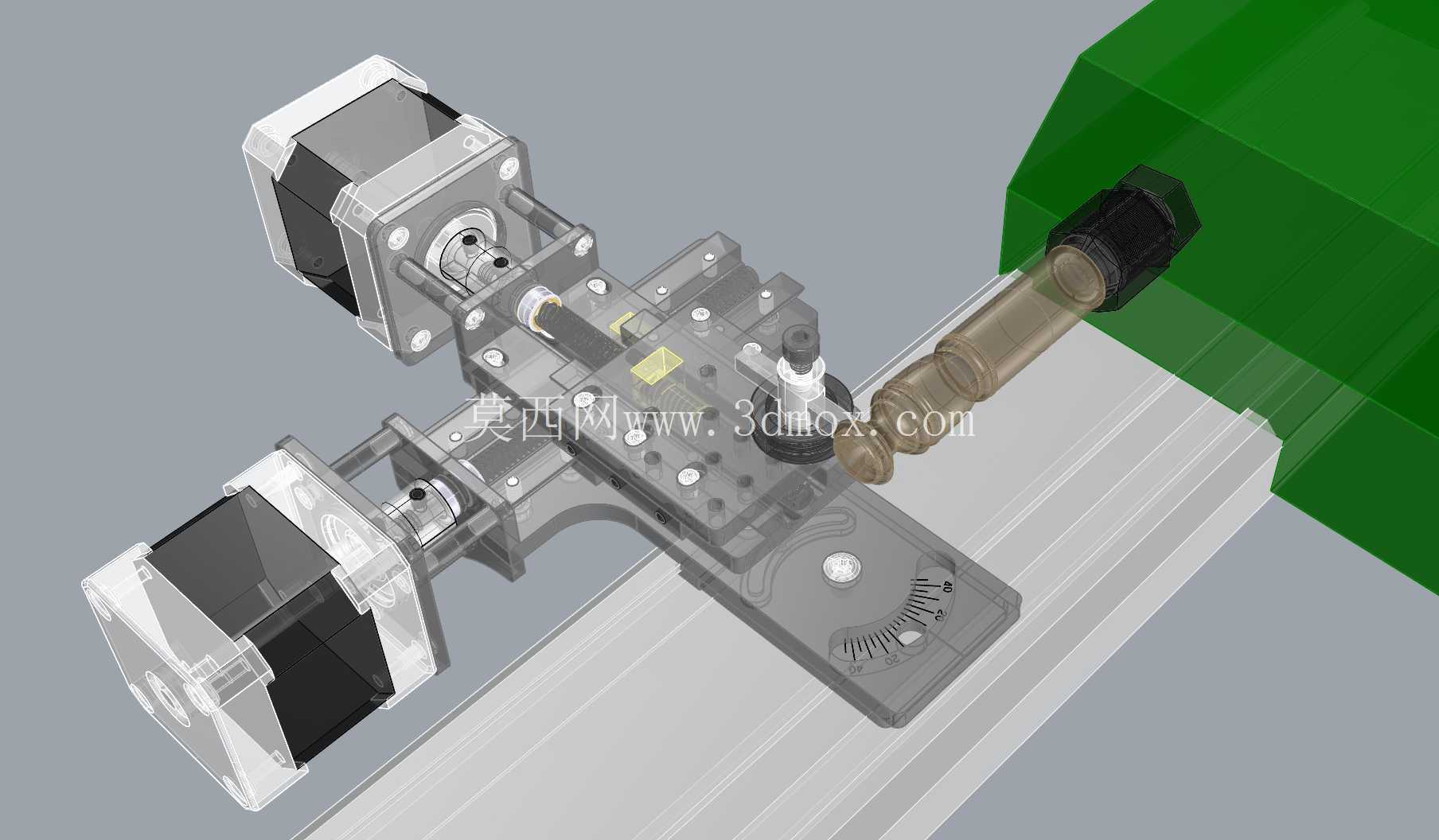

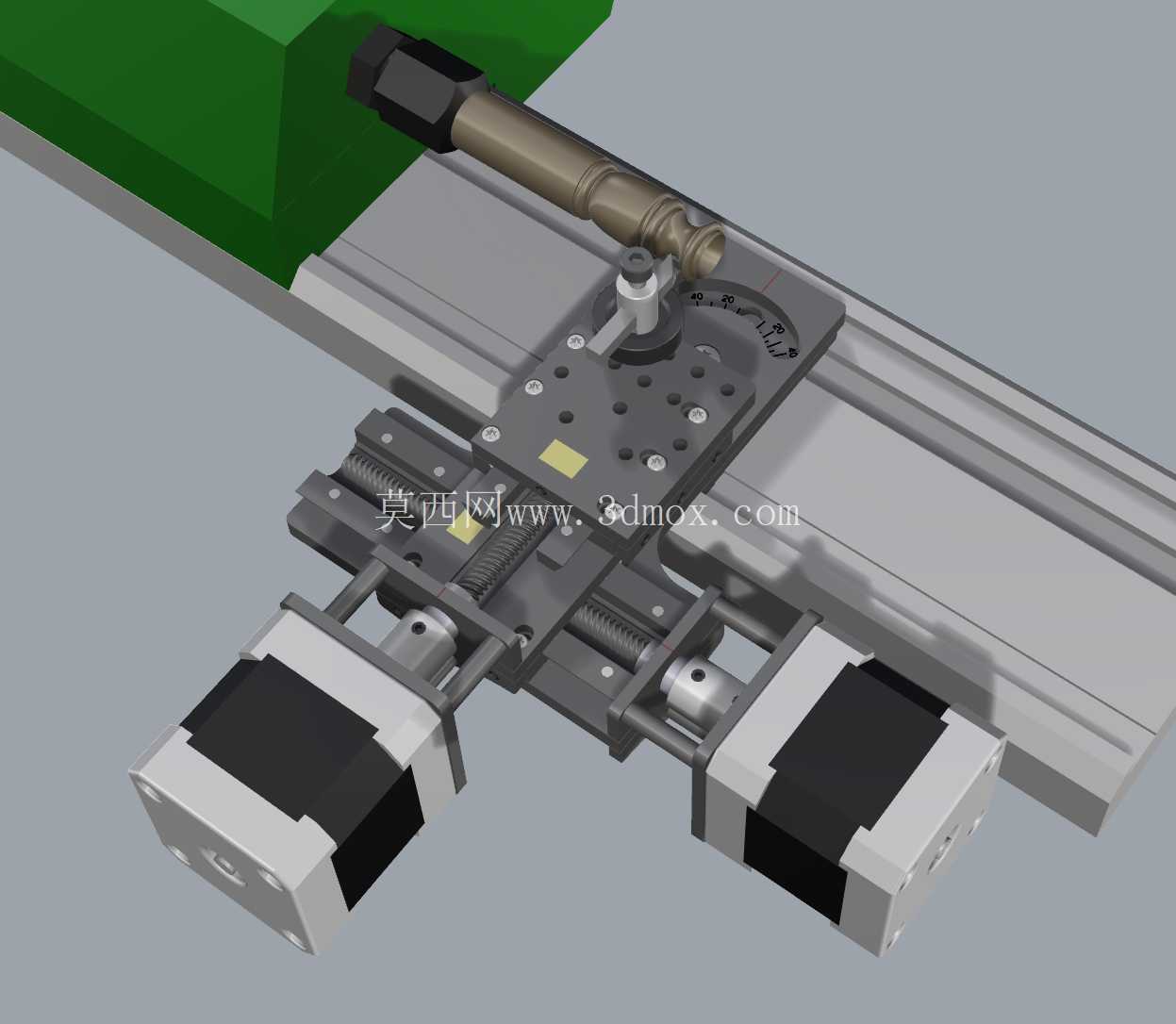

功能上,该组件并不要求把整台小车床完全重做,而是围绕进给链路做局部增强。手动模式下,带刻度的手轮仍然提供直观的进给反馈,适合短行程切槽、端面修整、小锥度试切和角度加工;自动模式下,外部驱动可带动丝杠完成稳定走刀,适合软金属、塑料、木件以及轻切削材料的重复加工。由于小型设备刚性有限,改造重点不是追求重载切削,而是提高重复定位一致性和走刀平稳性,使小批量零件在轮廓车削、柱面加工和简单曲面试制中减少人工摇轮的疲劳误差。

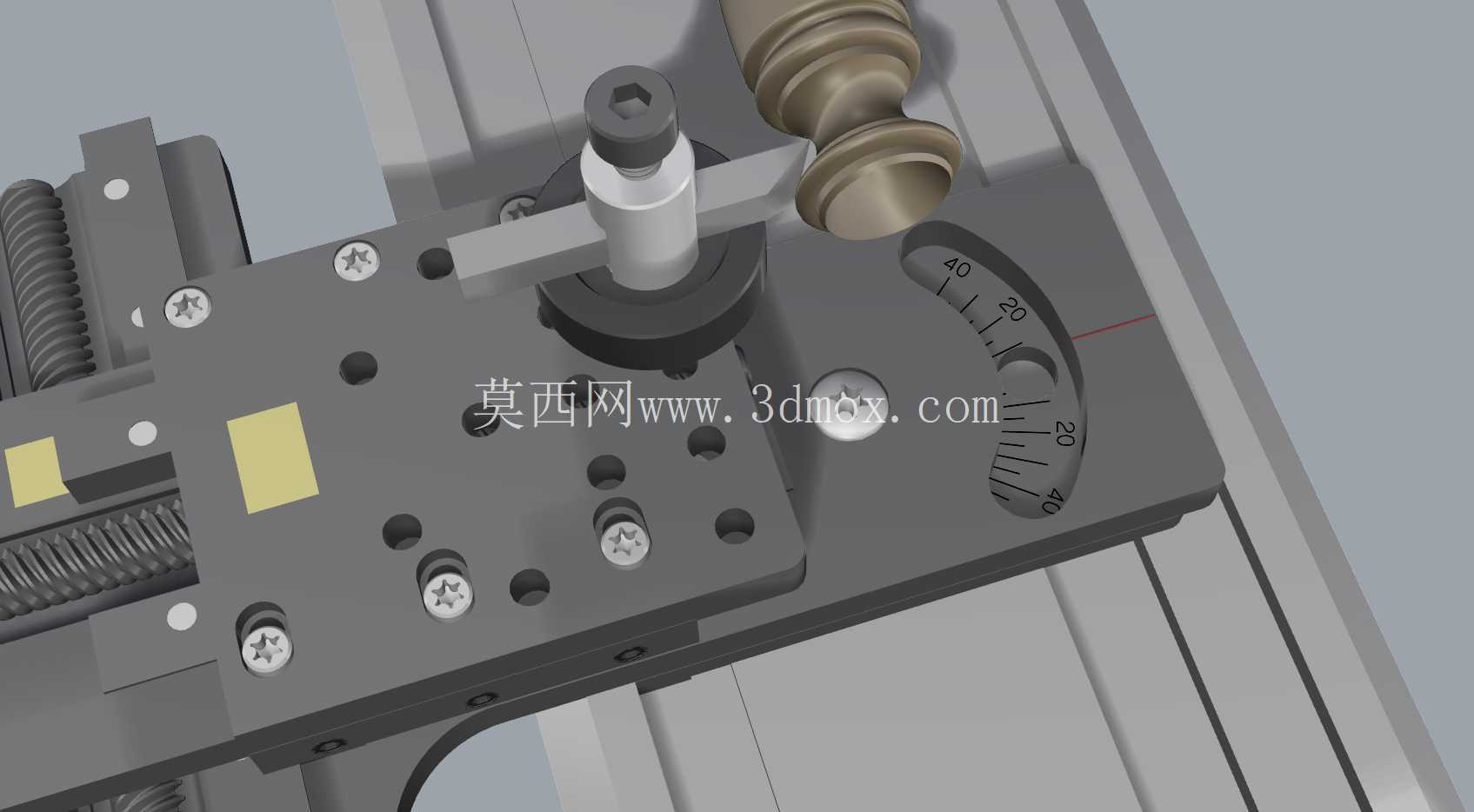

结构思路上,滑移座采用较紧凑的板层叠加方式,既保证手轮、丝杠、螺母座和锁紧件有足够安装空间,又控制刀架中心高不被明显抬高。中心高一旦变化,刀具切削点相对主轴轴线的位置就会偏移,直接影响外圆、端面和锥面的加工精度。模型中的刻度环、手柄、压块和连接螺钉都围绕这一约束布置:操作件放在便于伸手触及的侧面,传动件藏在滑座内部,刀具安装区保持平整开放,避免切屑和冷却液清理时出现过多死角。

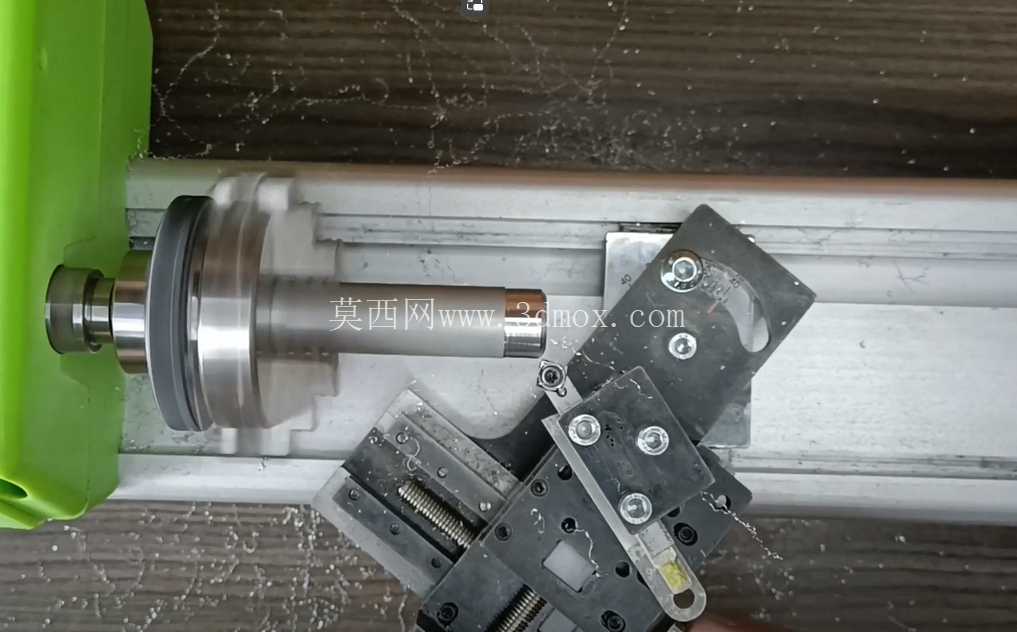

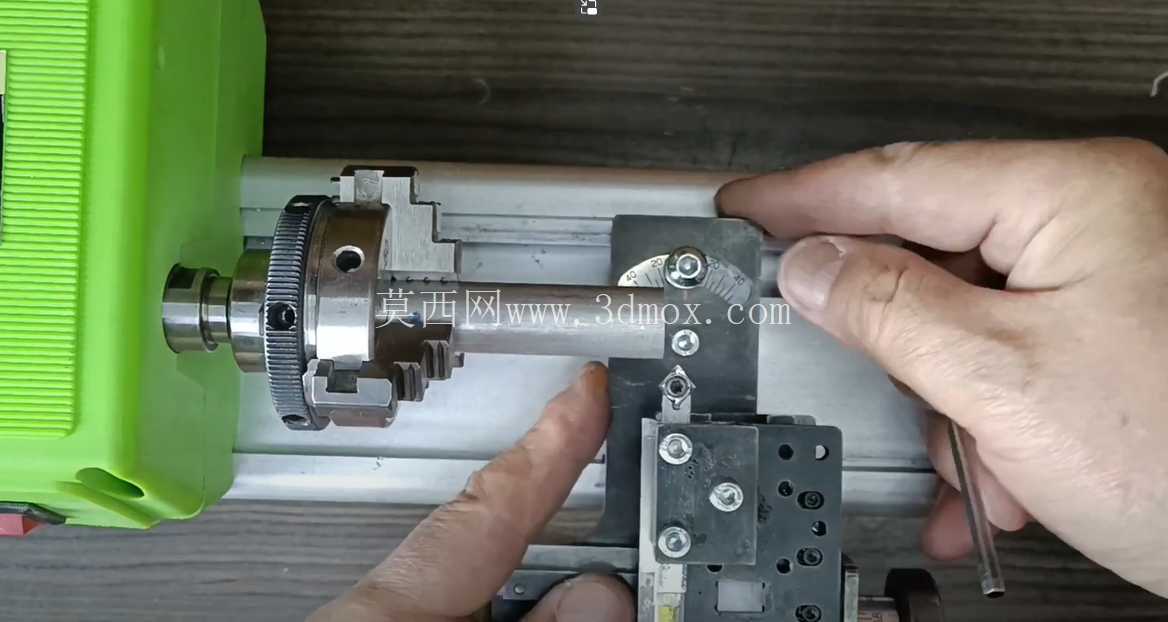

在实际选型中,这类组件更适合已有微型车床、又希望逐步验证数控进给的加工场景。它的价值在于把改造范围限制在刀架拖板单元,床身、主轴、尾座和夹持系统仍可沿用原机配置,因此安装调试时主要核对导轨贴合面、丝杠同轴度、行程极限和刀架锁紧高度。若用于木工或软金属轻加工,还需关注切屑排出和导轨防护;若用于金属小件,则应控制切削参数,避免自动进给时因负载突变造成丝杠反向冲击。整体来看,该结构把手动车削的灵活性与数控走刀的重复性结合在同一滑台上,适合小型设备功能扩展和精密工装设计参考。
