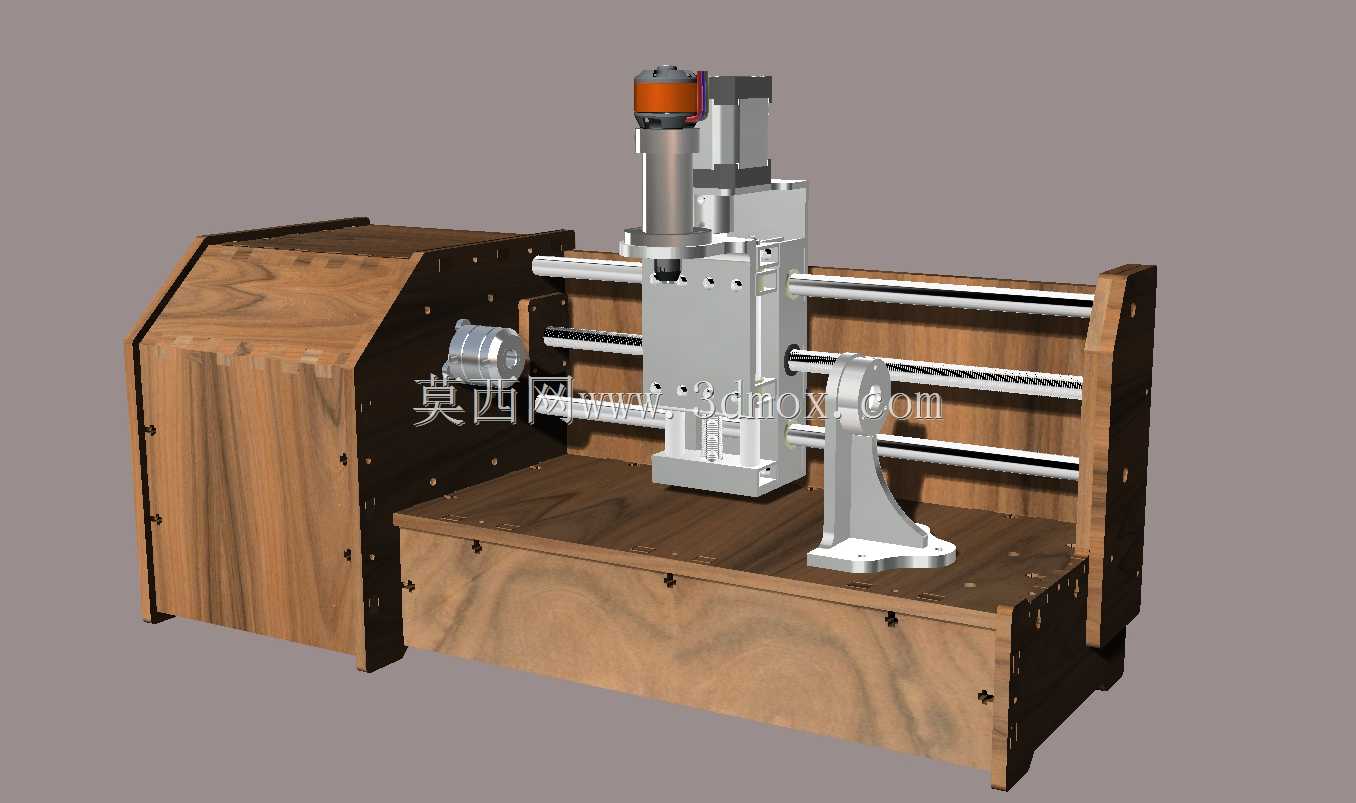

胶合板材质小型车铣复合数控加工设备

　　这款采用胶合板作为主体机架材质的小型车铣复合加工设备，主要面向个人加工工坊、创客空间、教学实训场景设计，可覆盖小尺寸金属件、塑料件、木质工件的常规车削与铣削加工需求，能够完成轴类零件外圆车削、端面加工、简易螺纹切削，以及平面铣削、键槽加工、钻孔等常规工序，适配小批量定制加工、零件修配、模型制作等实际作业场景。从结构设计逻辑来看，设备采用卧式车床与立式铣头结合的布局，床身主体使用多层胶合板拼接搭建，这种设计思路一方面大幅降低了设备整体重量与制造成本，另一方面胶合板本身具备良好的减震性能，能够在小型设备加工过程中吸收部分切削振动，提升加工表面质量，同时板材加工难度低，便于非工业级加工条件下的组装调试。

　　设备的运动轴采用双圆柱导轨搭配滚珠丝杠的传动结构，X向为铣头横向进给轴，Z向为车床主轴轴向进给轴，立式铣头单元集成主轴电机与进给滑台，可沿垂直方向调整行程，适配不同高度工件的铣削加工需求；车床主轴端配备卡盘结构，可装夹棒料类工件，尾座采用可滑动锁紧结构，支撑长轴类工件加工时的尾端，避免工件切削时出现挠曲变形。从安装边界来看，设备整体占地面积不足0.5平方米，可直接放置在常规工作台面上使用，不需要额外浇筑设备基础，对安装场地的承重、空间要求极低，适合场地有限的小型加工场景使用。设备的传动部件全部采用标准化工业配件，导轨、丝杠、主轴单元、紧固件均为通用标准件，后期维护更换配件成本低，不需要定制特殊备件。在功能集成方面，

　　设备将车削与铣削功能整合在同一机架上，不需要工件二次装夹即可完成部分车铣复合工序，减少了工件装夹找正的辅助时间，对于小型复杂零件的加工效率提升明显。胶合板机架的拼接采用定位销加螺栓锁紧的连接方式，所有板材连接面均做铣平处理，保证装配后的机架整体形位公差满足小型加工设备的精度要求，机架内部预留了电气元件安装空间，可将驱动控制器、电源模块等部件集成在机架腔体内部，减少外部走线，提升设备使用的安全性与整洁度。铣头单元的主轴采用高速电主轴结构，可适配不同直径的铣刀、钻头刀具，转速范围覆盖常规小型加工的切削需求，主轴夹头采用标准ER夹头结构，刀具装夹方便，同轴度精度有保障。车床主轴采用带传动结构，通过调整皮带轮配比可实现不同转速区间的输出，

　　适配不同材质工件的车削线速度要求，主轴端的卡盘为标准三爪自定心卡盘，装夹工件时可自动定心，降低找正难度。设备的进给轴可根据需求配置手动进给或者数控自动进给，手动模式下适合单件修配、教学演示场景，数控模式下可通过G代码编程实现自动走刀加工，完成复杂轮廓的批量加工。从实际使用角度出发，胶合板材质的机架相比铸铁机架，虽然刚性略低，但针对小型设备的切削力范围完全足够，日常加工铝件、塑料、木材等软质材料时，切削深度与进给量匹配合理的情况下，加工精度可满足常规非精密零件的使用要求，即使加工低碳钢类小尺寸零件，采用小切深快进给的切削参数，也能获得稳定的加工效果。设备的滑台部分采用金属材质加工，与导轨、丝杠配合的运动面做了耐磨处理，长期使用下的运动精度保持性良好，不会因为木质机架的轻微形变影响运动副的配合精度，设计时已经在金属滑台与木质机架的连接位置设置了调整垫片，可在装配时校正滑台的安装精度，抵消板材加工带来的形位误差。尾座的中心高与车床主轴中心高严格对齐，尾座套筒可伸缩锁紧，钻孔时可直接安装钻头在尾座套筒内，完成工件端面的钻孔工序，不需要额外装夹钻夹头在铣头端，拓展了设备的加工工序范围。整体设备的设计充分考虑了个人用户的加工能力与使用需求，在保证核心加工功能的前提下，最大化降低了设备的制作门槛与使用成本，同时兼顾了设备的实用性与精度表现，是小型加工场景下性价比极高的通用加工设备。
