双缸卧式往复式蒸汽机结构设计

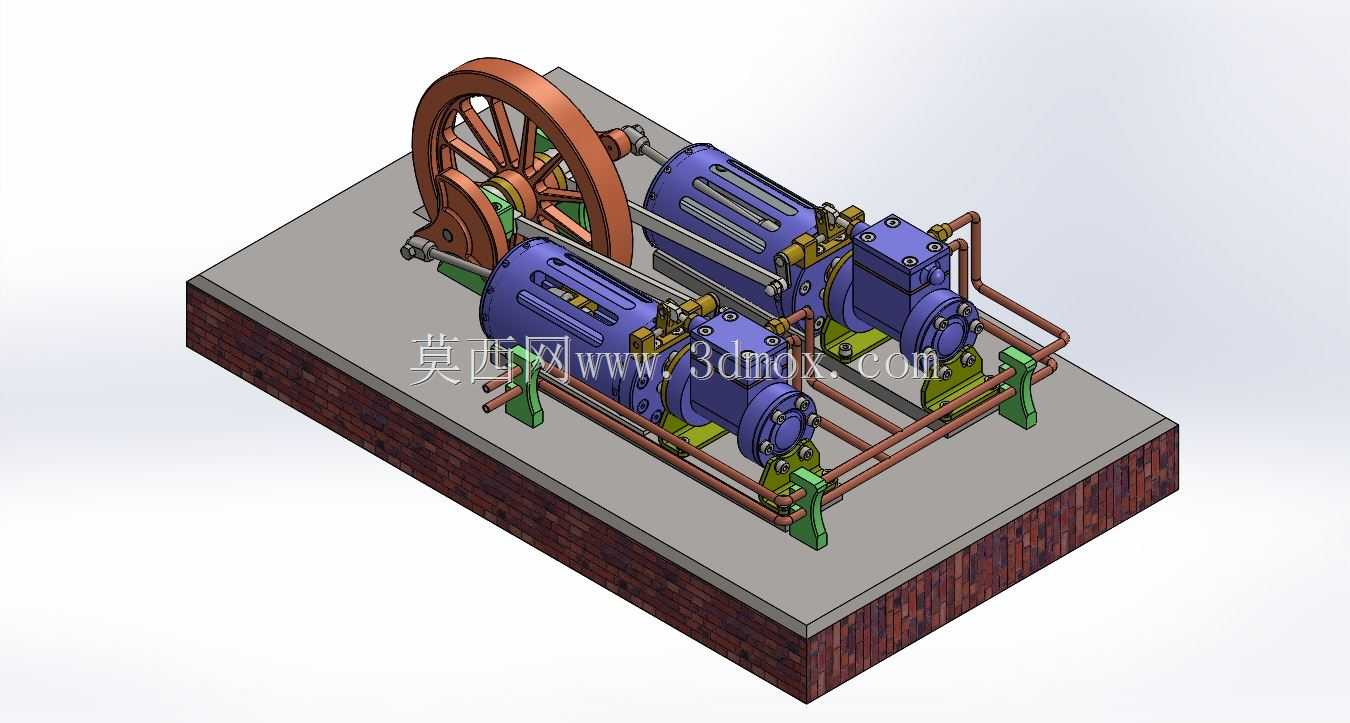

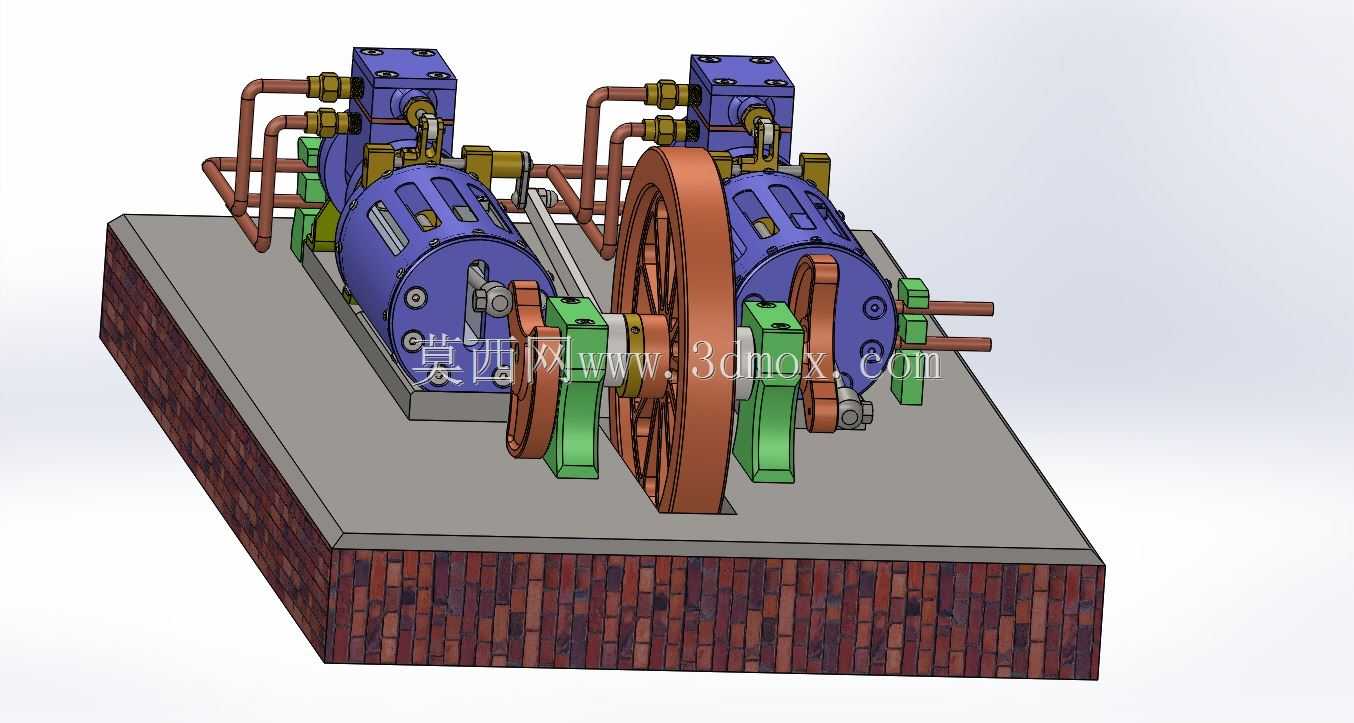

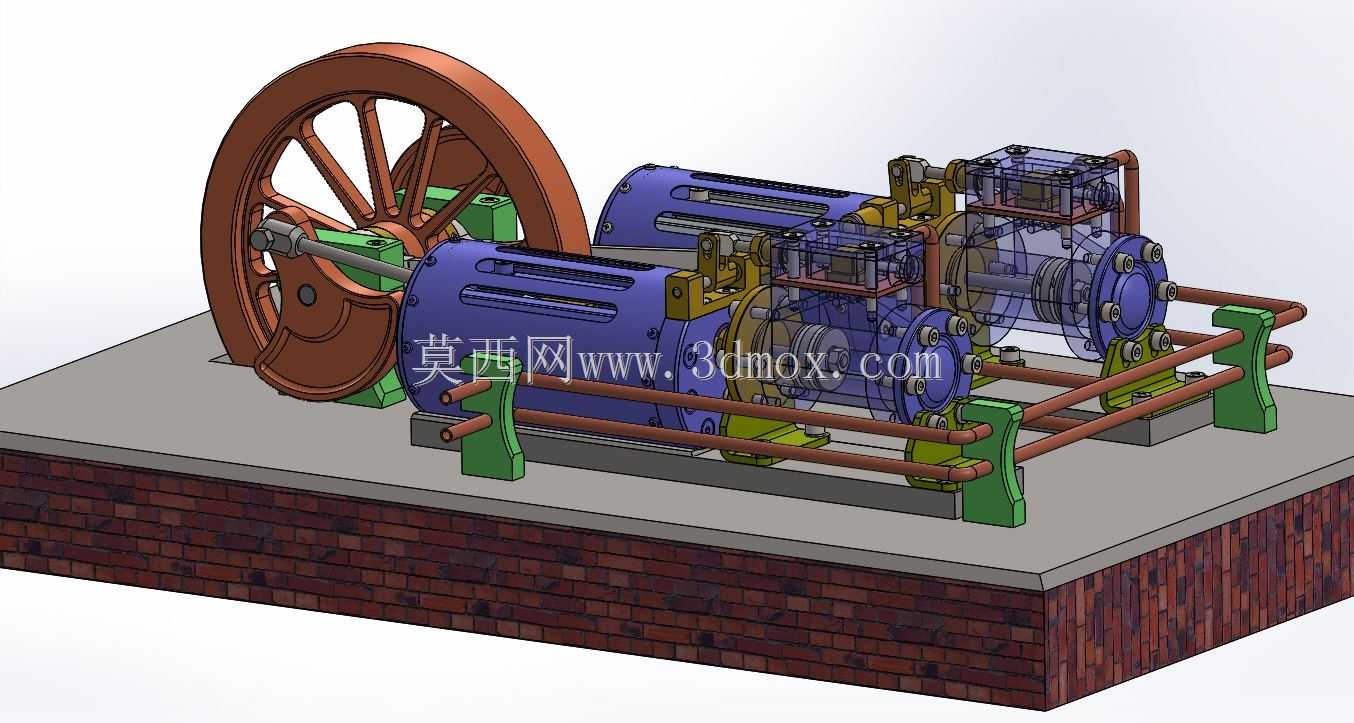

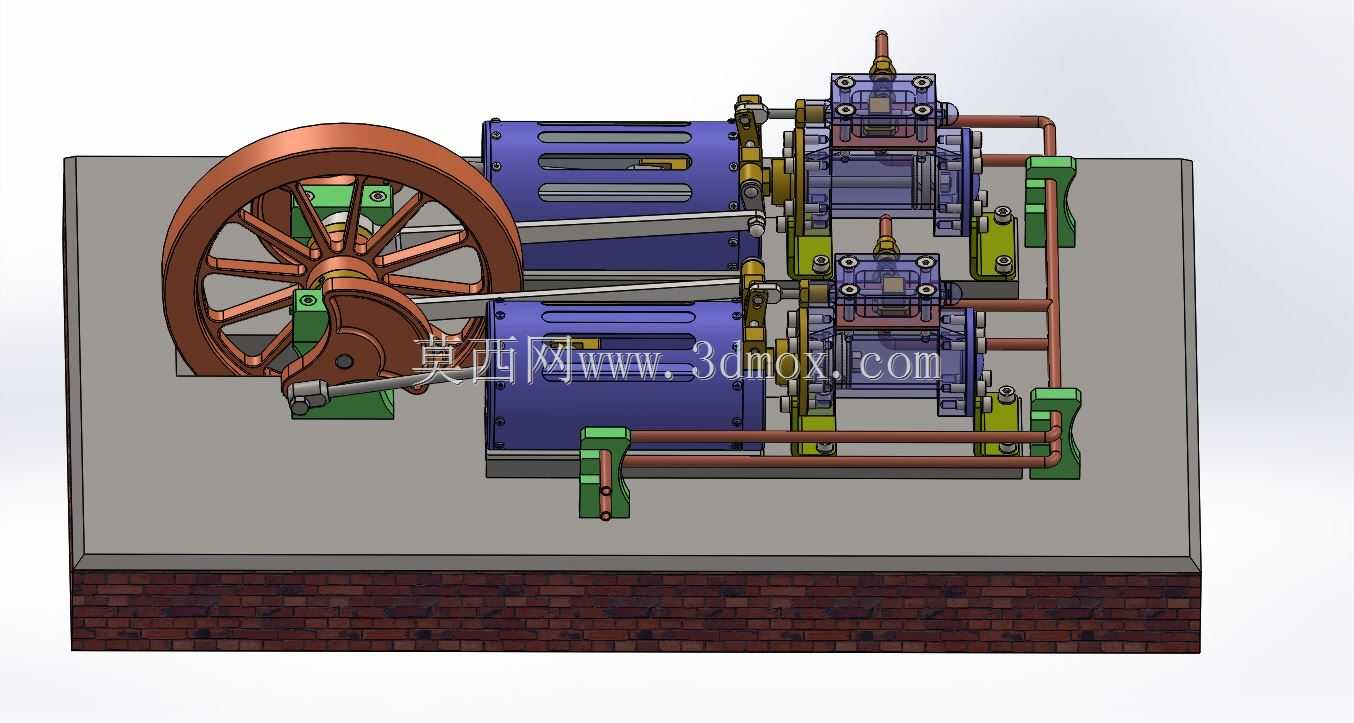

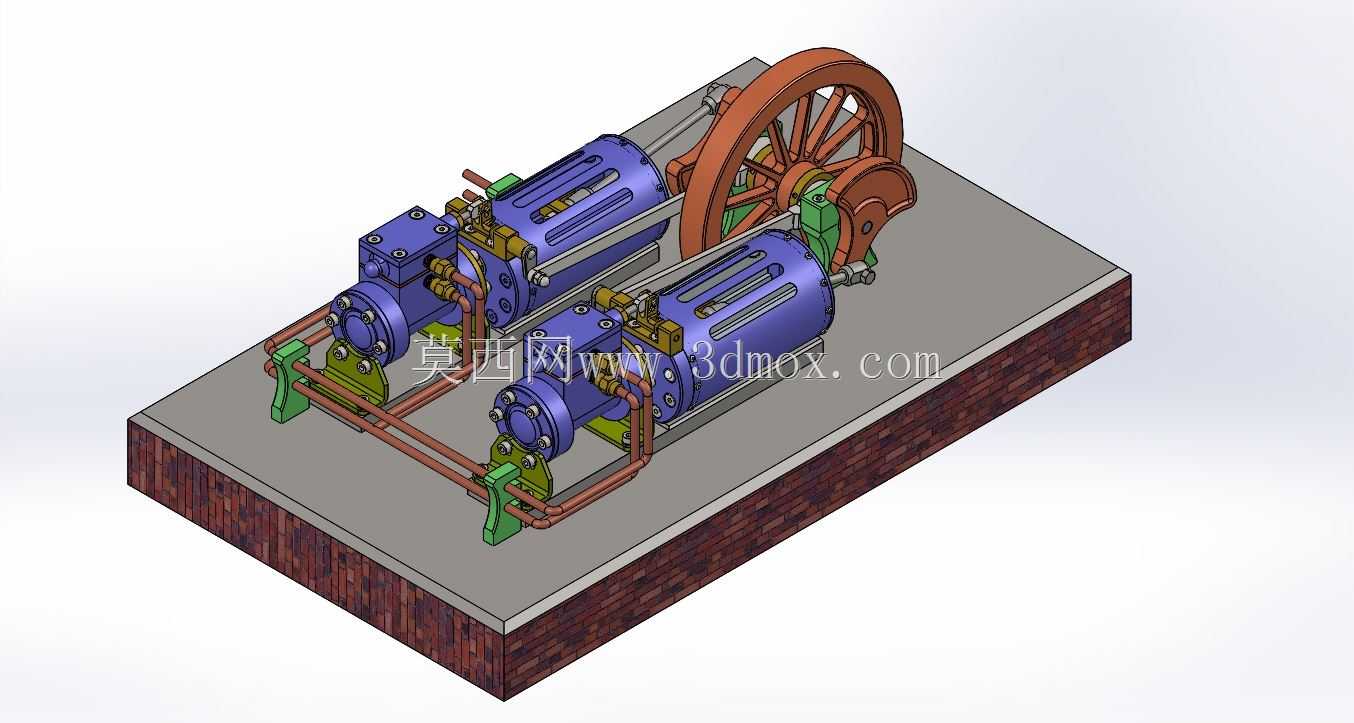

这款双缸卧式往复蒸汽机，是经典外燃式动力转换设备，主要应用于近代工业动力场景、科普教学演示场景、复古动力装置复刻以及小型蒸汽动力爱好者的实验装置搭建，在工业革命时期曾作为工厂生产、小型船舶驱动、轨道机车牵引的核心动力源，如今也常被用于工业科普展项、复古动力装置收藏展示，以及蒸汽动力原理的实操教学场景。设备整体采用卧式双缸并列布局，两个气缸平行布置在铸铁材质的安装基座上，通过共用的曲柄连杆机构连接端部的大直径飞轮，能够将蒸汽输入后产生的往复直线运动，平稳转换为飞轮的旋转扭矩输出，相比单缸蒸汽机，双缸结构可有效抵消单缸往复运动产生的惯性冲击，让动力输出更连续平稳，大幅降低运行过程中的振动幅度，提升低转速工况下的扭矩输出稳定性。从设计思路来看，该结构优先保障动力输出的平顺性与运行可靠性，气缸外侧设计有散热鳍片结构，可在运行过程中辅助散发缸体热量，避免持续高温导致的密封件老化失效；缸体端部配置独立的配气阀组与铜质输汽管路，可精准控制两个气缸的进排汽时序，让两个活塞的做功行程形成相位差，实现动力的无间断输出；端部的大直径辐条式飞轮采用大质量设计，可储存旋转惯性能量，进一步抹平做功行程的扭矩波动，让输出轴的转速更稳定。安装基座采用分层式设计，底层为加厚铸铁平台，上层为平整安装面，两个气缸通过独立的绿色支撑脚固定在基座上，输汽管路沿缸体外侧规整排布，既预留了足够的安装操作空间，也避免管路与运动部件产生干涉；整体安装边界规整，所有运动部件均处于基座平面范围内，飞轮侧预留了传动带轮的安装位，可直接通过皮带连接外部负载，适配发电机、小型加工机具等不同负载的连接需求。设备的配气机构采用外置式设计，日常维护时可直接拆解调整配气间隙，无需整体拆解缸体，大幅降低了后期运维的难度；管路连接采用标准管螺纹接口，可适配不同规格的蒸汽输送管路，方便根据实际使用场景调整进汽压力与流量，匹配不同的功率输出需求。
