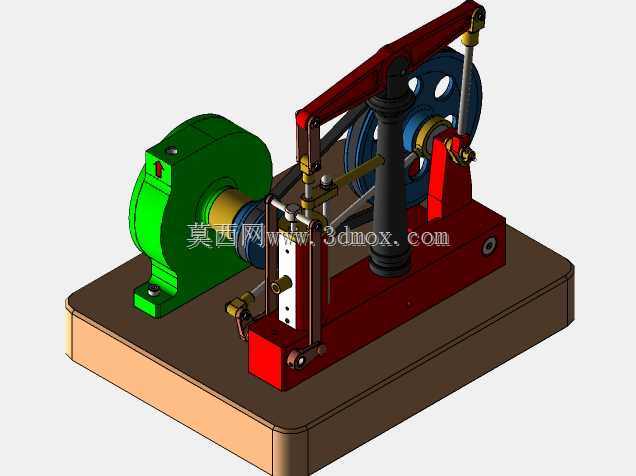

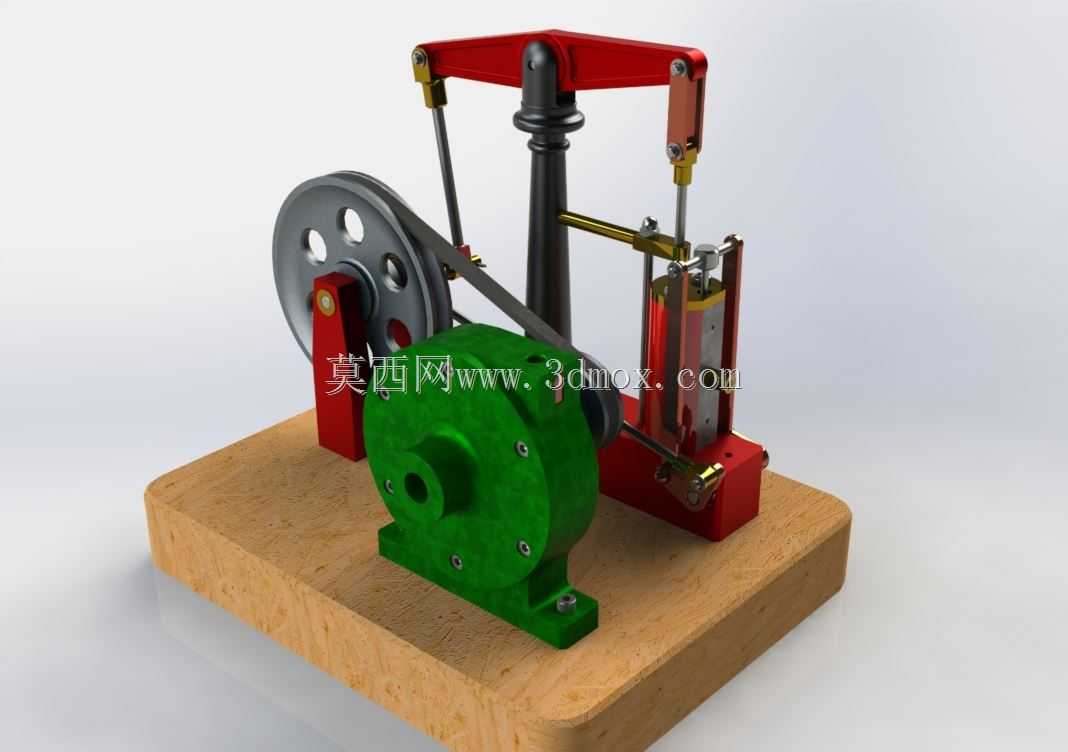

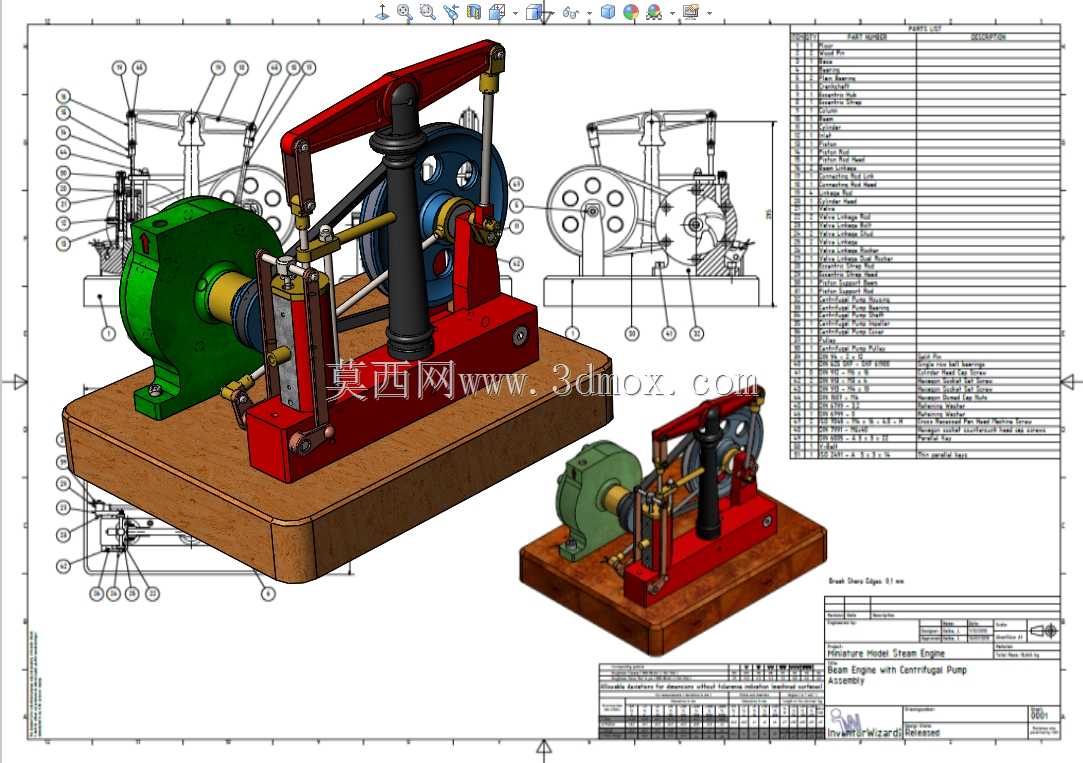

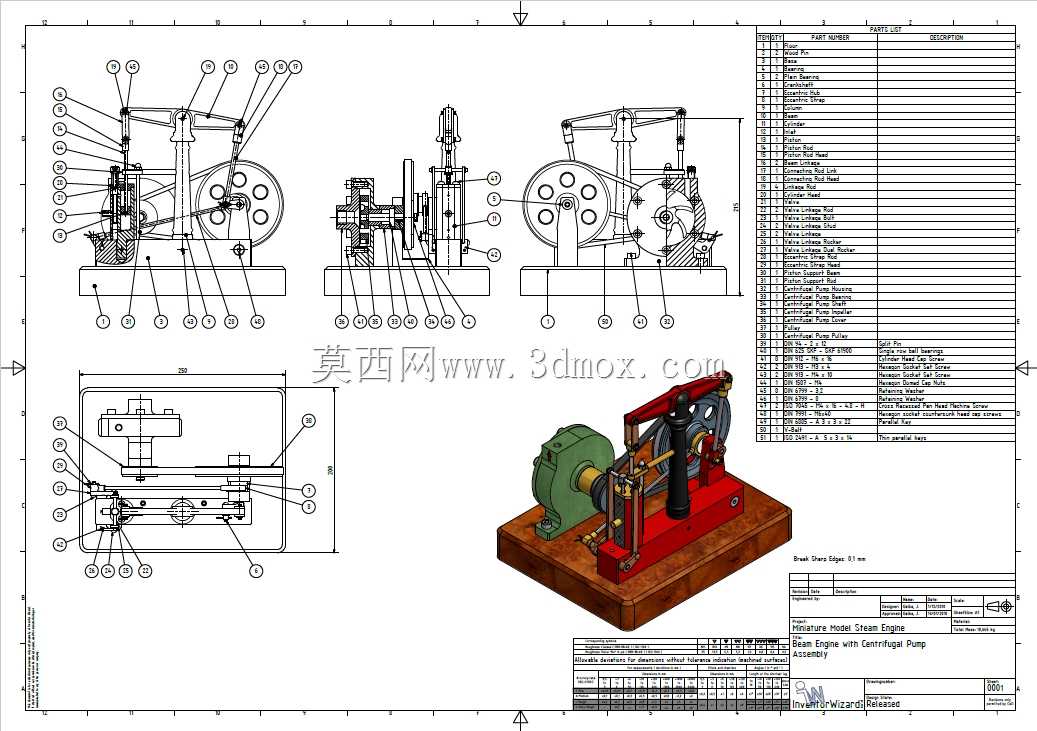

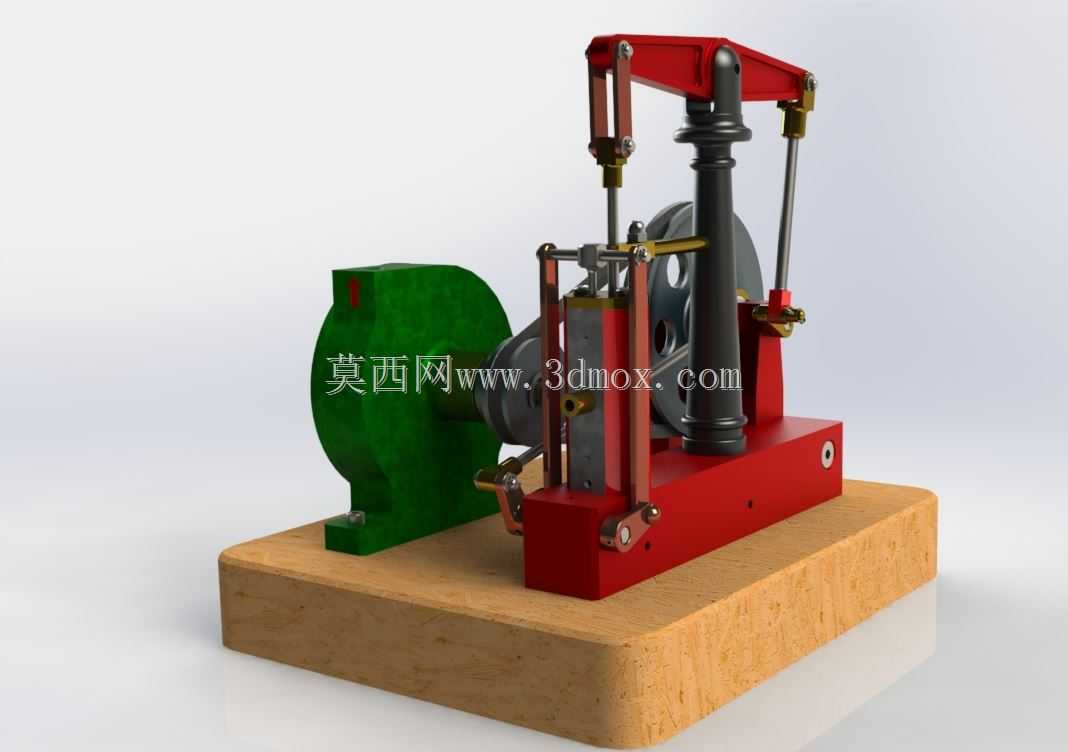

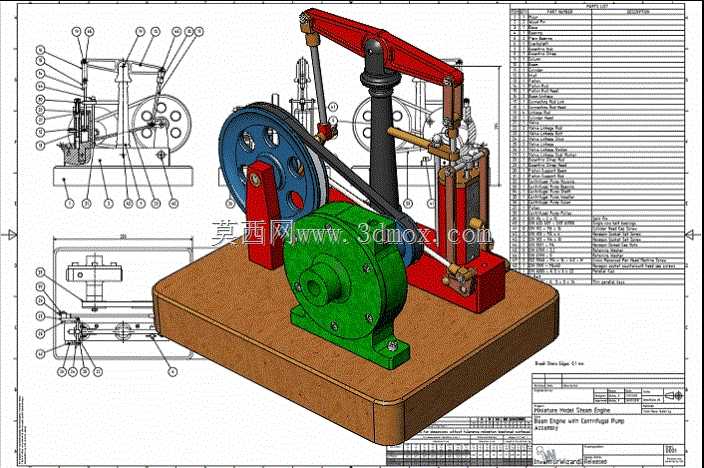

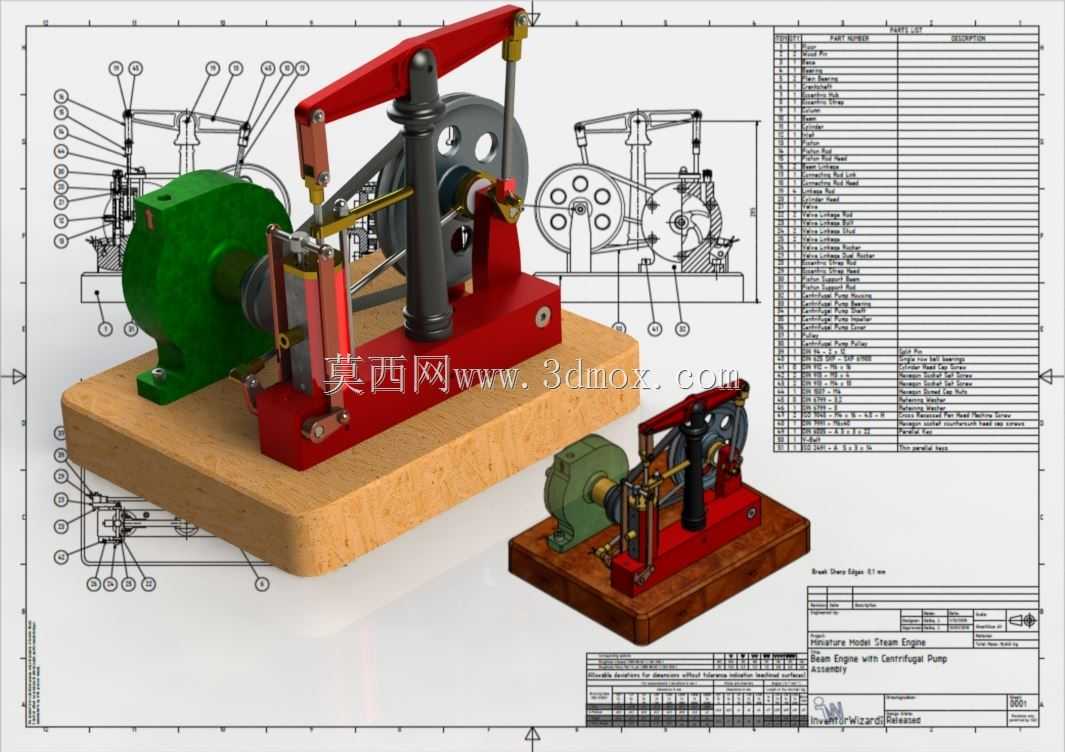

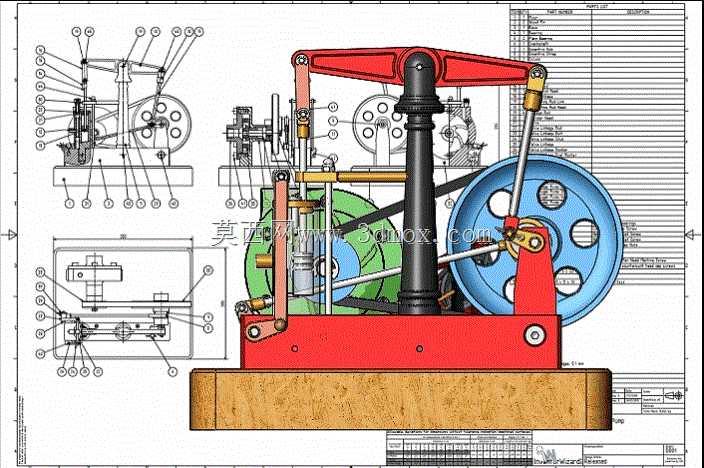

集成离心泵功能的梁式动力装置结构

这类集成离心泵的梁式动力结构，早期多应用于小型工矿点位的供水、小型循环流体输送场景，也可作为教学演示用的原理样机，直观展示往复式动力向流体输送功能的集成逻辑。从实际用途来看，它将动力输出端与离心泵的驱动端做了同轴联动设计，无需额外配置独立的泵组驱动源，在无外接电力的零散作业点位，可通过燃料驱动直接完成流体增压输送，适配小流量、低扬程的临时供液需求。从功能特性上看，梁式摆动的传动结构本身具备扭矩输出稳定、低速运行可靠性强的特点，搭配侧置的带轮传动结构，可在动力冲程阶段储存转动惯量，抵消离心泵叶轮转动时的负载波动，避免运行过程中出现转速骤降导致的流体压力不稳问题；立式的缸体布局搭配顶部的横梁摇臂结构，能将活塞的往复直线运动通过连杆转化为飞轮的旋转运动，再通过齿轮副将动力传递给离心泵的叶轮轴，整套传动链的传动路径短，机械损耗控制在较低水平。设计过程中，首先要确认横梁摇臂的铰接点位置，需匹配活塞行程与飞轮曲柄的偏心距，保证活塞运行到上下止点时，摇臂的摆角处于合理区间，避免连杆出现过大的传动角偏差，加剧铰接部位的磨损。其次要考虑离心泵与动力主体的安装同轴度，泵体的连接法兰与动力输出轴的定位基准统一设置在主机的铸铁底座上，底座预留的安装孔位同时覆盖动力缸体、飞轮支架、泵体的固定点位，减少多基准叠加带来的装配误差。外形尺寸上，整套装置的安装边界以木质底座为基准，横向宽度不超过飞轮直径与泵体宽度的叠加尺寸，纵向深度覆盖缸体与摇臂的前后摆动范围，顶部高度以摇臂抬升到最高位置时的尺寸为限，安装时需保证底座水平放置，避免摇臂摆动过程中出现侧向受力，长期运行导致铰接轴变形。另外，飞轮的配重块位置需要经过动平衡校准，与离心泵叶轮的动平衡要求匹配，避免运行时产生共振传导到底座，影响整套装置的运行稳定性；管路接口设置在泵体的侧上方，预留标准的管螺纹连接位，可直接对接输水软管，无需额外做转接结构。
