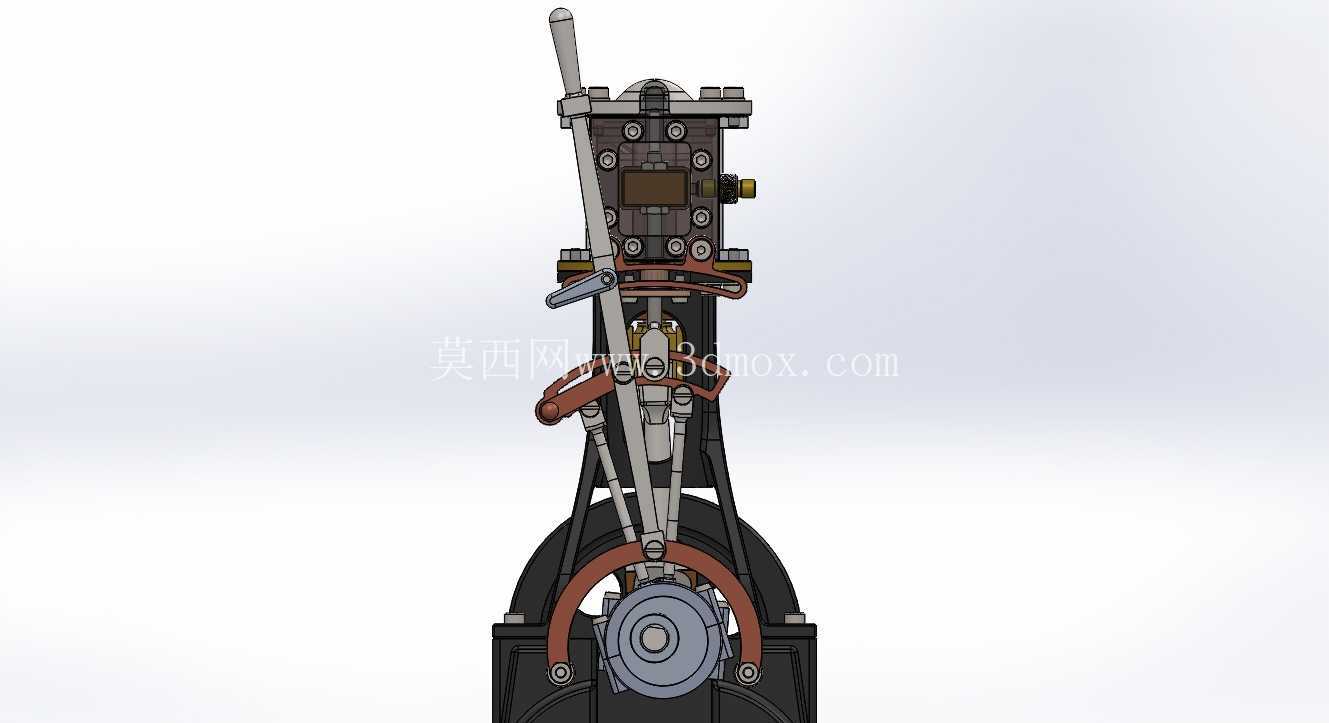

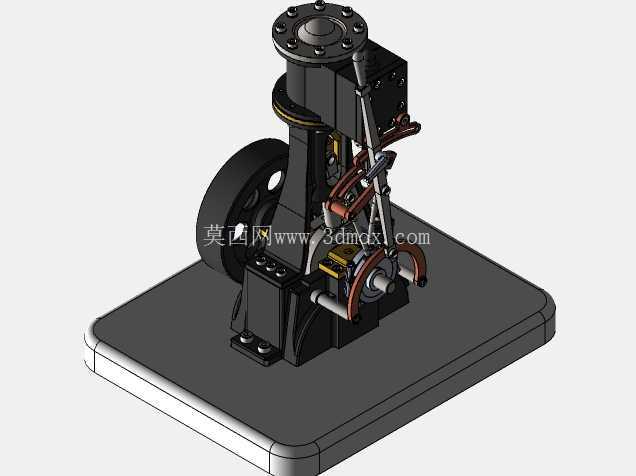

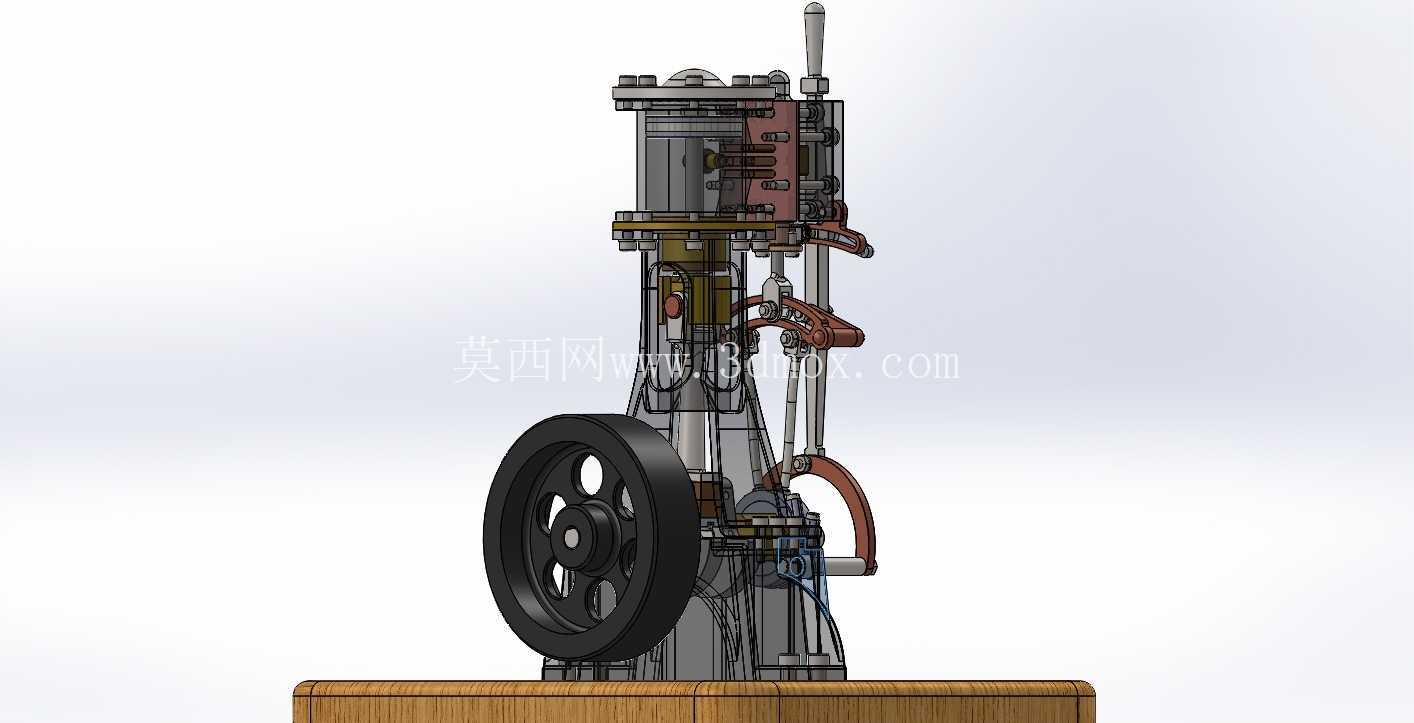

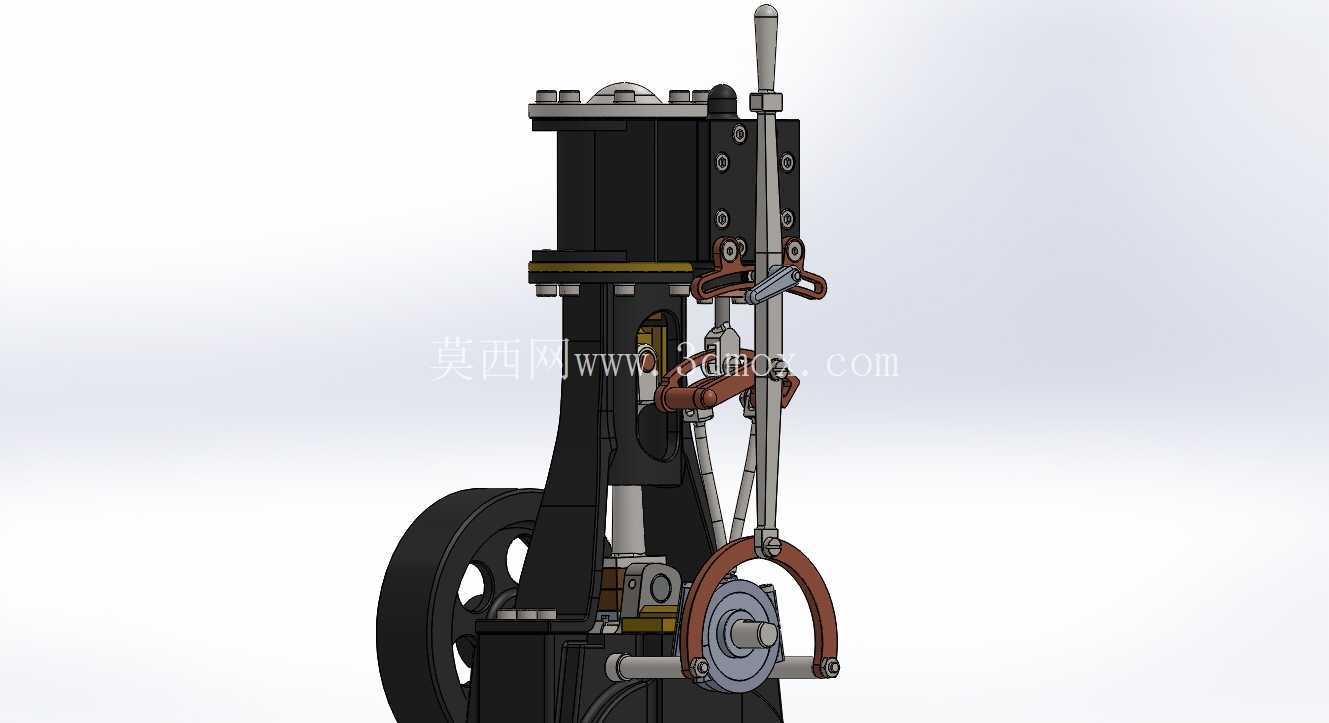

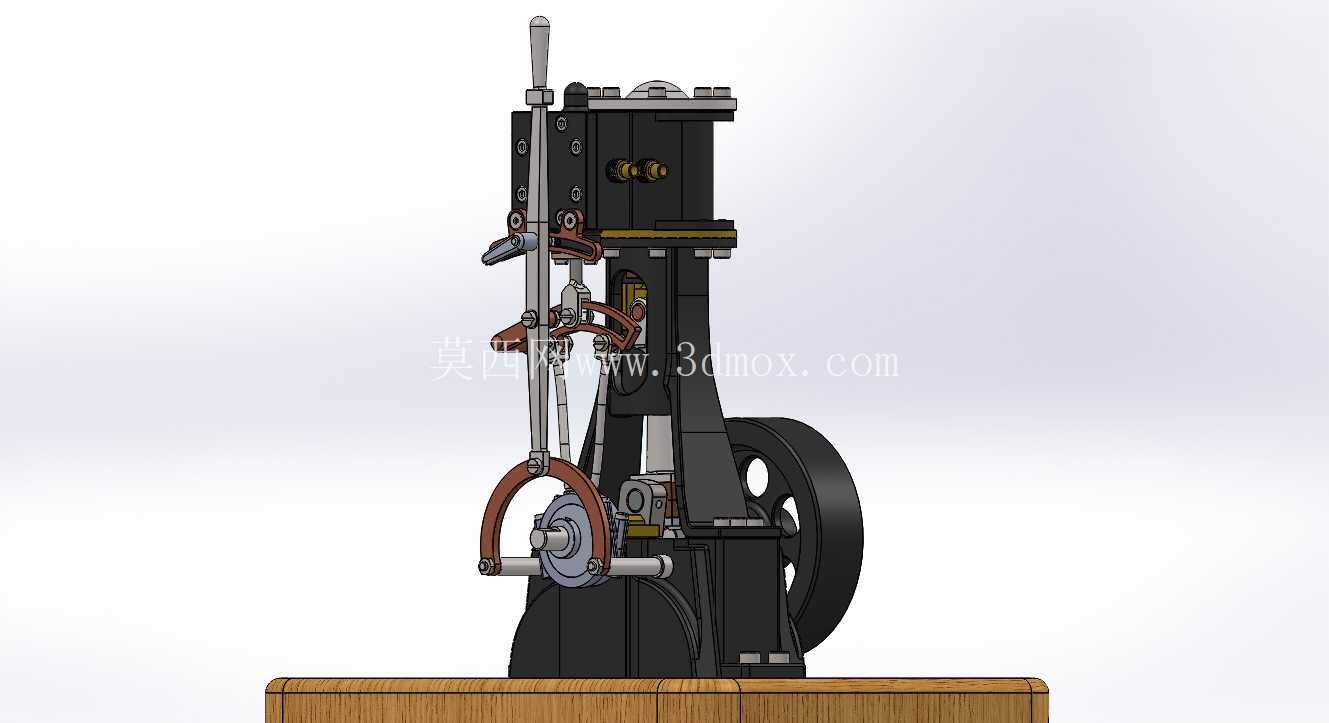

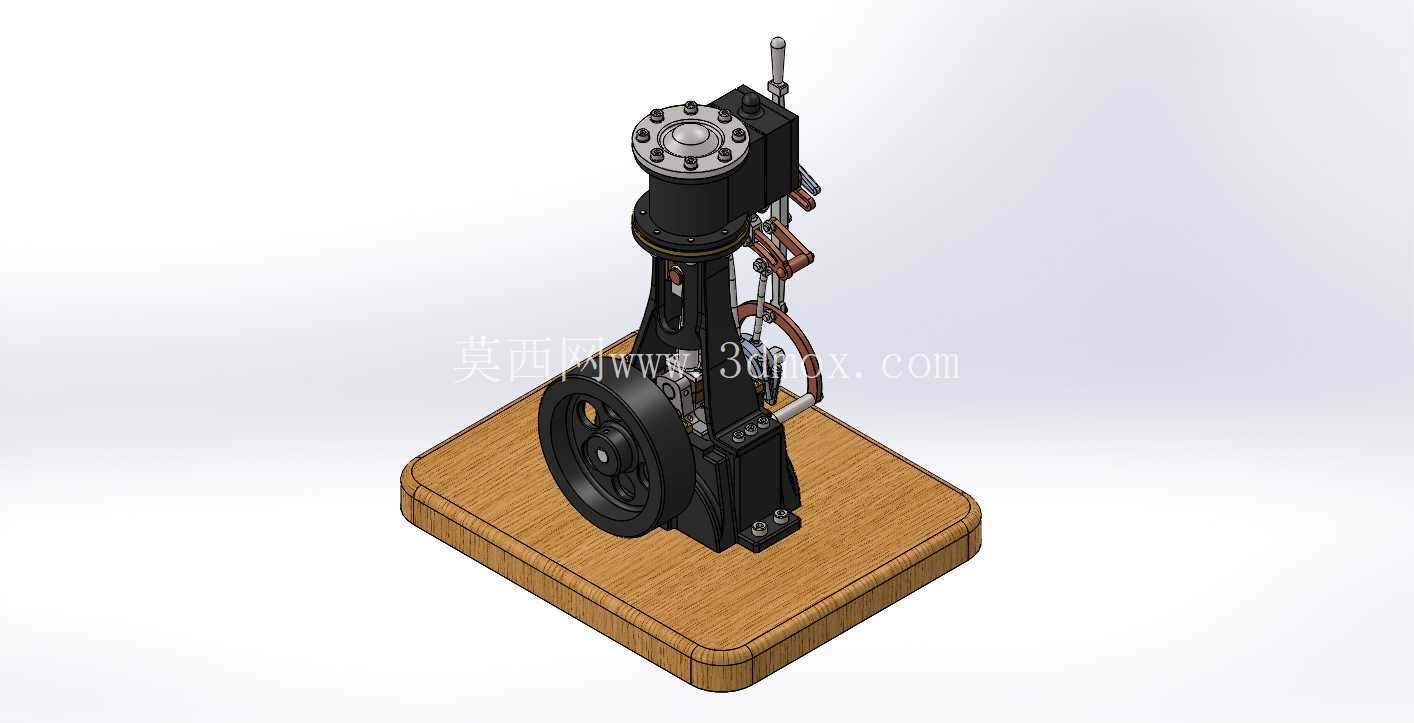

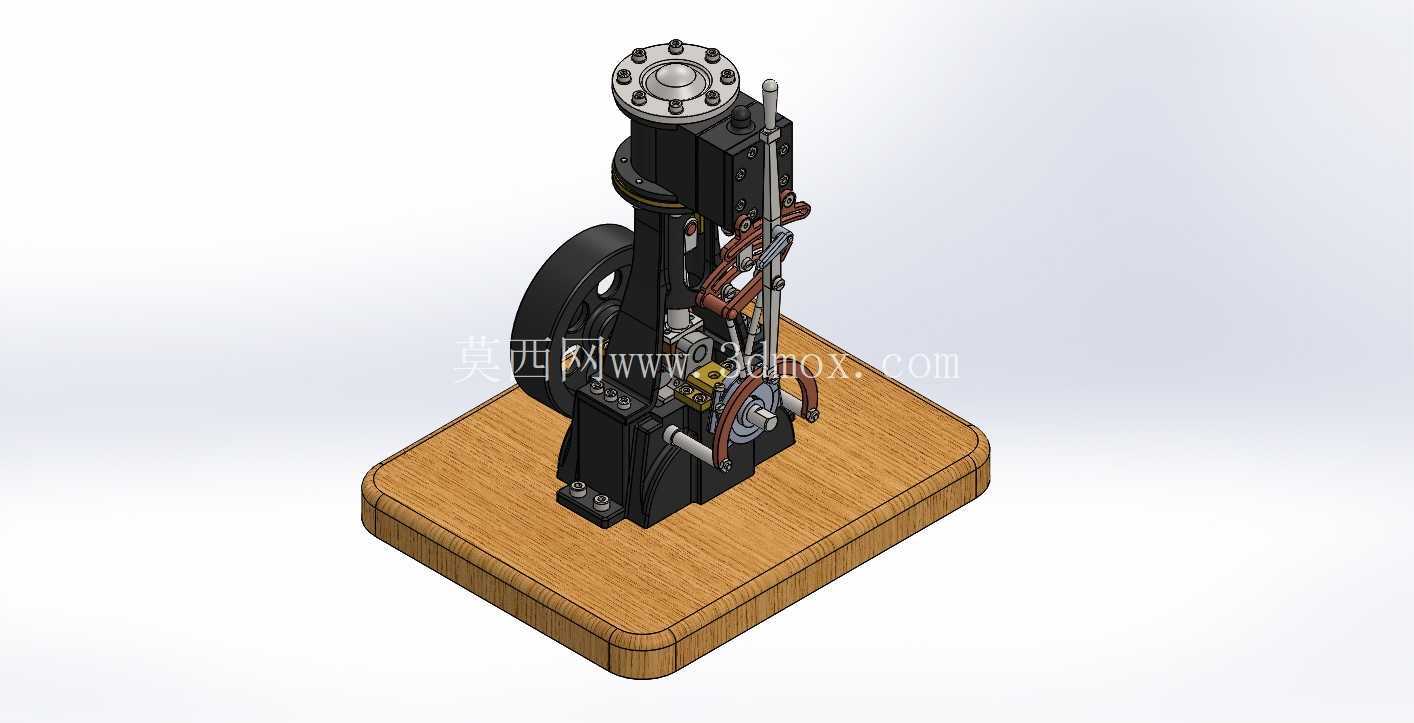

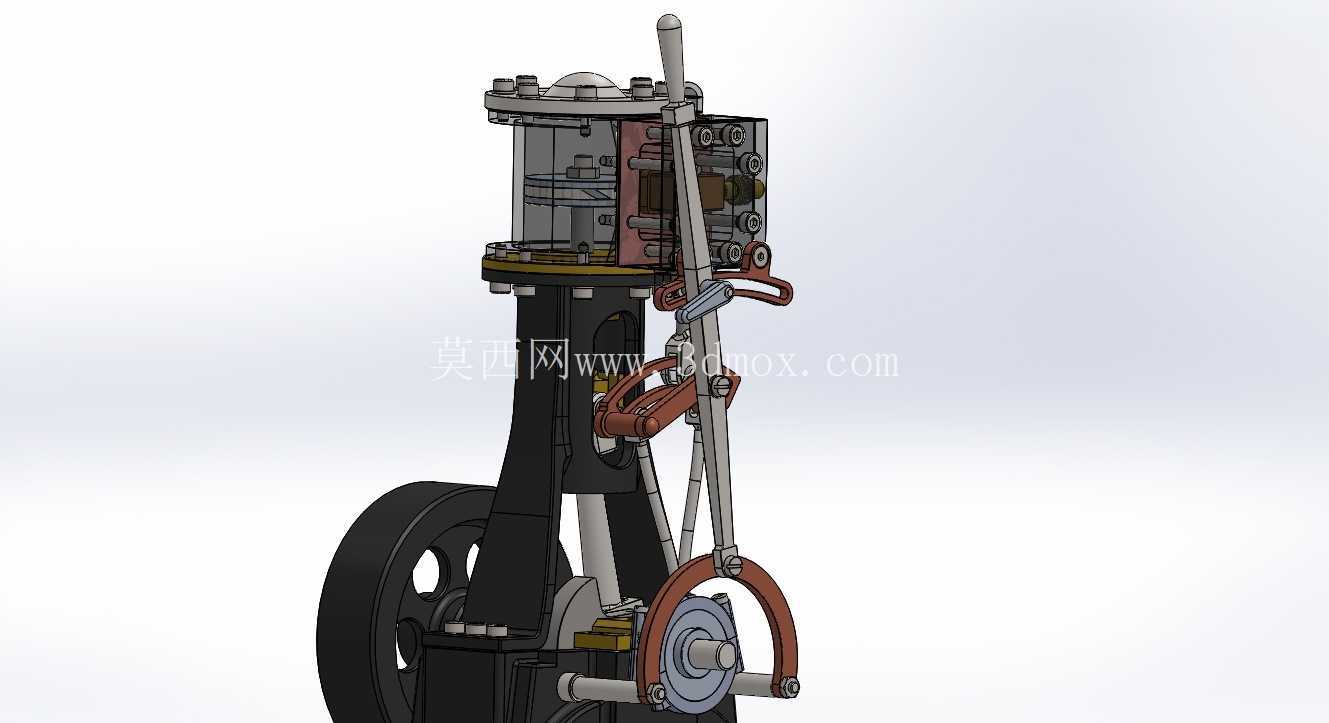

低速立式单缸蒸汽动力装置结构模型

　　这款低速立式单缸蒸汽动力装置，在结构设计上完全贴合小型低速蒸汽动力的实际运行逻辑，整体采用立式布局，将气缸、曲柄连杆机构、飞轮传动组件沿垂直轴线排布，大幅压缩了设备的水平安装占地空间，适配桌面级教学演示、小型复古动力装置复刻、原理验证类场景的安装需求。从实际应用场景来看，这类低速立式蒸汽机最初多用于小型作坊动力输出、早期船舶辅机驱动、教学实验台动力源，现在更多用于机械原理教学演示、复古动力模型收藏、小型蒸汽动力实验装置搭建，其低转速大扭矩的输出特性，能够稳定驱动小型负载，不需要复杂的减速机构就能实现平稳的动力传递。

　　从功能特性来看，该装置采用单缸立式配气结构，气缸部分集成了进排气道与活塞密封结构，配气机构通过侧置的连杆组件与曲轴联动，能够精准匹配活塞往复运动的相位完成进排气切换，保证蒸汽做功的循环效率；下部的飞轮采用大直径厚重结构设计，利用自身转动惯量抵消单缸动力输出的脉冲波动，让曲轴运转更加平稳，避免低速工况下出现卡顿、反转的问题；底座采用带圆角的实木纹理安装板，所有动力组件都通过螺栓固定在底座的预设安装位上，既保证了整体结构的刚性，也预留了足够的安装操作空间，方便后期对配气机构、连杆间隙进行调试校准。

　　设计思路上，这款装置没有追求高转速高功率的性能参数，而是完全围绕低速稳定运行的核心需求展开：气缸与曲轴箱采用一体化的立式支撑结构，减少了分体装配带来的同轴度误差，活塞连杆与曲轴的连接采用耐磨轴套结构，降低长期往复运转的磨损量；外部的铜质管路既承担了蒸汽输送的功能，也还原了早期蒸汽机的管路布局特征，管路的走向完全避让运动部件的运行轨迹，避免运转过程中出现干涉问题；曲轴的输出端预留了带轮安装位，能够直接通过皮带连接外部负载，不需要额外改装输出接口。

　　从安装边界与尺寸逻辑来看，整体垂直高度控制在适合桌面摆放的范围，底座的长宽尺寸预留了足够的紧固件操作空间，所有运动部件的外轮廓都没有超出底座的边缘范围，安装时只需要将底座水平固定在支撑台面上，连接蒸汽输入管路即可完成调试，不需要额外搭建防护支架；气缸顶部的阀组布局紧凑，调节手柄的位置处于方便手动操作的高度，不需要俯身或者借助额外工具就能完成配气调节、停机操作；飞轮的侧面预留了手摇启动的接口，在初始启动阶段可以通过手动盘车带动曲轴转动，待蒸汽压力达到阈值后即可切换为动力驱动，降低了启动阶段的操作难度。

　　在结构细节处理上，连杆与曲轴的连接部位都设计了润滑注油点，日常维护时不需要拆解主体结构就能完成润滑保养；气缸外壁的散热筋结构既能够辅助气缸壁温稳定，也增强了气缸部分的结构刚性；底座上的安装孔位采用沉孔设计，固定螺栓安装后不会突出底座底面，保证底座放置时的水平度，避免运转过程中因为台面不平产生额外振动。整个装置的结构完全还原了真实立式蒸汽机的运动逻辑，所有运动副的配合间隙都按照实际运转需求设计，既可以作为三维建模学习的结构参考，也能够用于机械原理课程的演示教具，帮助从业者理解曲柄连杆机构的运动特性、蒸汽动力的循环原理、立式动力设备的布局逻辑。
