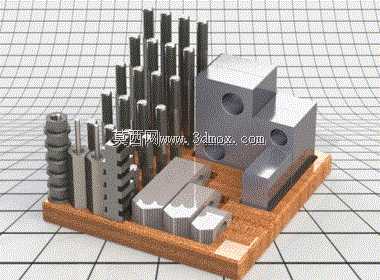

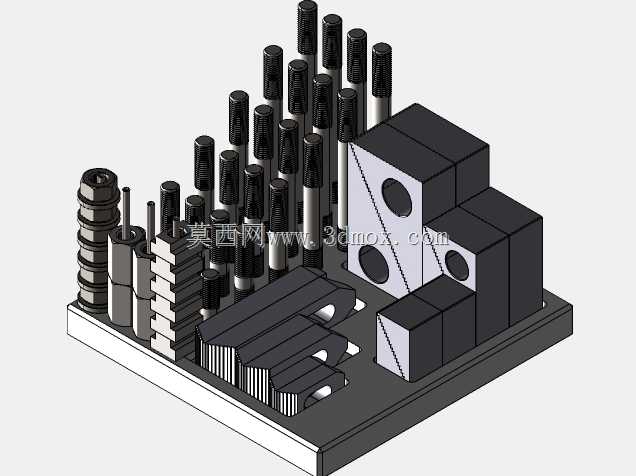

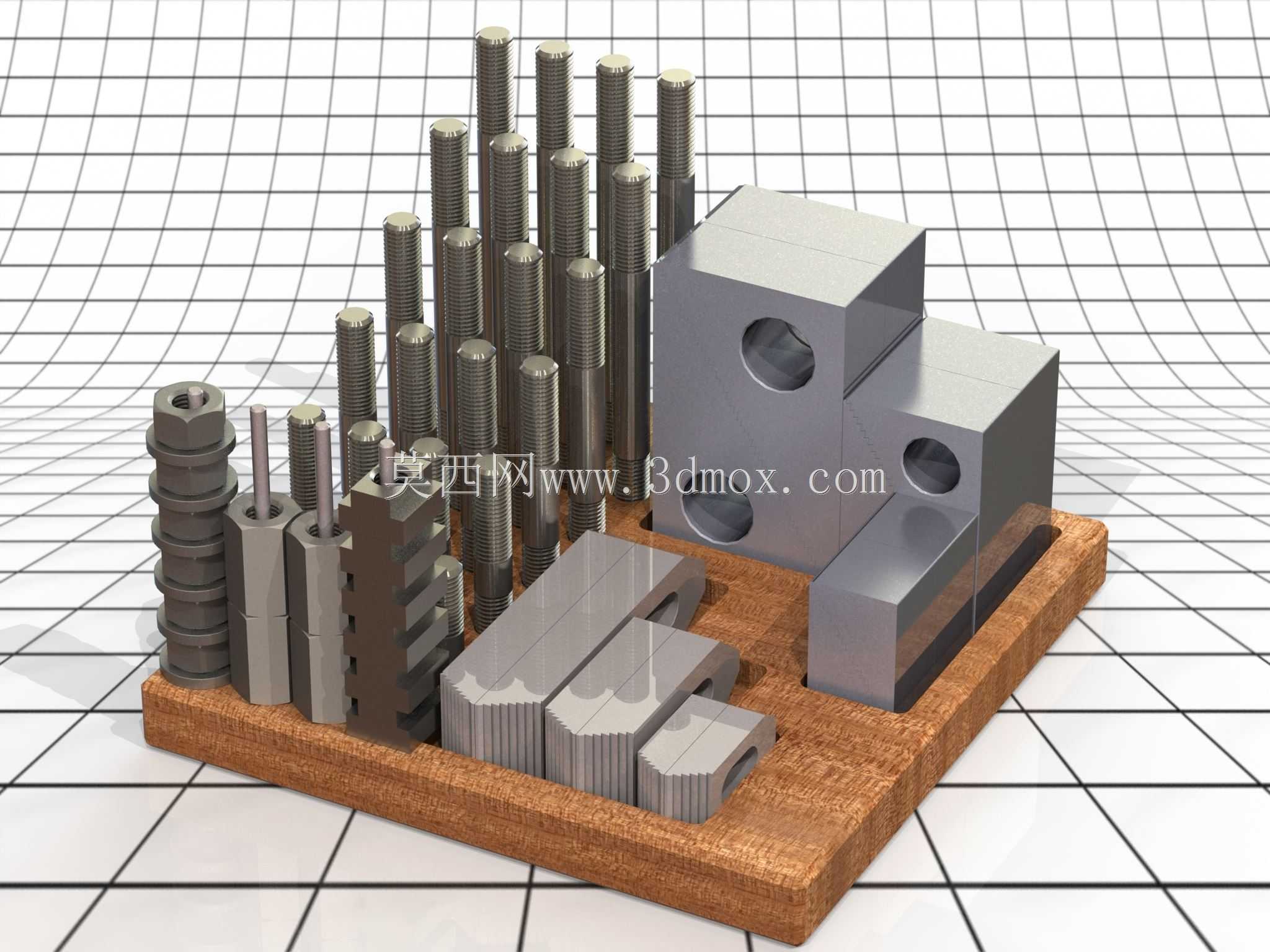

机床加工用组合式夹紧套件工装组件

这套夹紧套件是面向机床加工场景打造的通用工装组件，主要应用于普通铣床、数控加工中心、磨床等设备的工件装夹环节，可配合机床工作台T型槽完成不同规格、不同材质工件的快速定位与压紧固定，解决单件小批量加工时工装适配性不足、装夹效率偏低的问题，也能适配工装夹具改制、临时工件装夹等灵活作业需求，覆盖金属切削加工、模具修配、小型零件精密加工等多个生产场景。整套组件采用模块化组合设计思路，将不同功能的装夹元件做了系统化的规格划分，包含三个不同高度的阶梯压块，每个压块配置两个阶夹，可根据工件的压紧高度差快速选择适配的压块层级，避免装夹时压块倾斜导致的工件受力不均、压痕过深问题；同时配置了六种不同长度的夹紧螺柱，长度覆盖80mm至200mm区间，搭配法兰螺母、连接螺母等配套紧固件，可适配不同高度的工件装夹需求，无论是薄板类零件、中型块状坯料还是带台阶的异形工件，都能通过不同长度螺柱与压块的组合，找到合适的压紧点位，保证装夹的稳定性。组件还配套了不同规格的压紧垫块，可根据工件的支撑高度差灵活搭配，在装夹悬空部位、异形轮廓工件时提供稳定的支撑力，避免加工过程中工件出现振颤、位移，影响加工精度。整套组件的所有元件都做了规整的尺寸适配设计，螺柱规格统一适配机床常用的T型槽螺母尺寸，压块的压紧面做了平整化处理，边缘做了倒角避免划伤工件表面，所有元件的安装边界都经过匹配校核，不同元件组合时不会出现干涉问题，可直接搭配工作台使用无需额外改制。在实际使用中，作业人员可根据待加工工件的外形尺寸、加工位置，快速挑选对应长度的螺柱、对应高度的压块与垫块，在数分钟内完成整套装夹作业，相比单一规格的压紧夹具，这套组合套件可覆盖绝大多数常规尺寸工件的装夹需求，减少车间内工装的储备种类，降低工装管理成本，同时装夹时的受力点可灵活调整，能避开工件的加工区域，避免刀具与夹具发生碰撞，提升加工过程的安全性。组件的所有金属元件都采用高强度合金钢材质制作，表面做了防锈耐磨处理，可承受较大的压紧力，长期反复使用也不会出现螺纹滑牙、压块变形的问题，适配车间高频次的装夹作业需求，木质收纳底座可将所有元件按规格有序摆放，方便作业人员快速取用，也避免零散元件丢失，提升车间工装管理的规整度。
