数控铣床虎钳夹料止动挡块结构设计

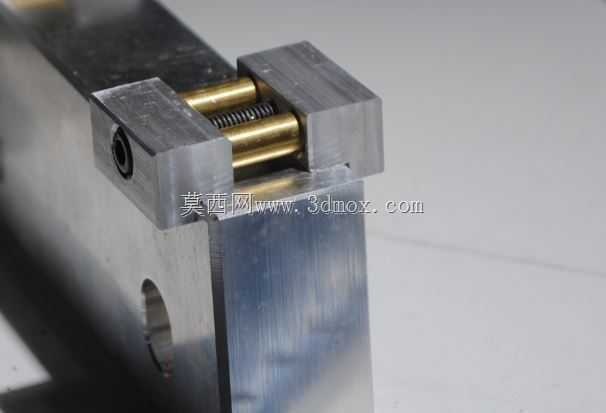

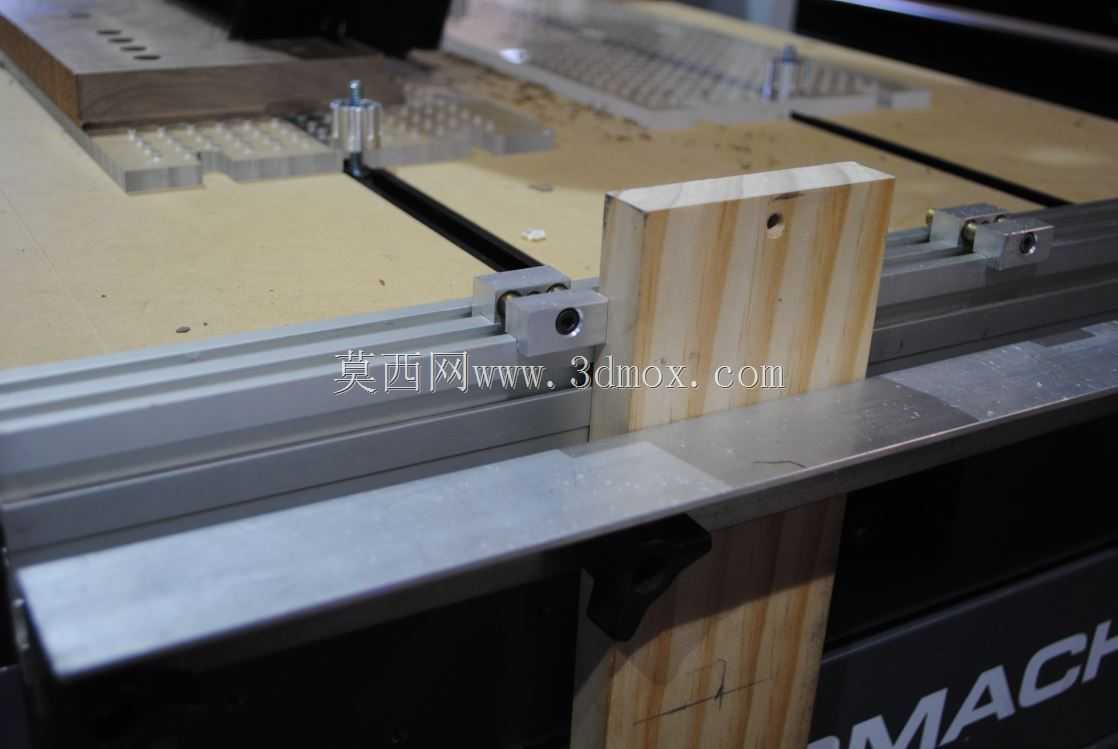

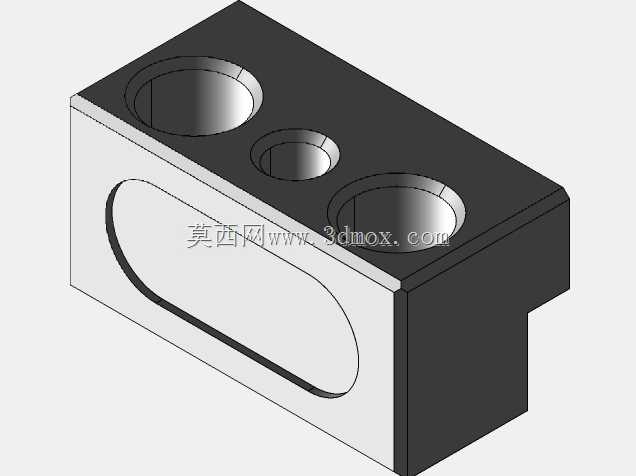

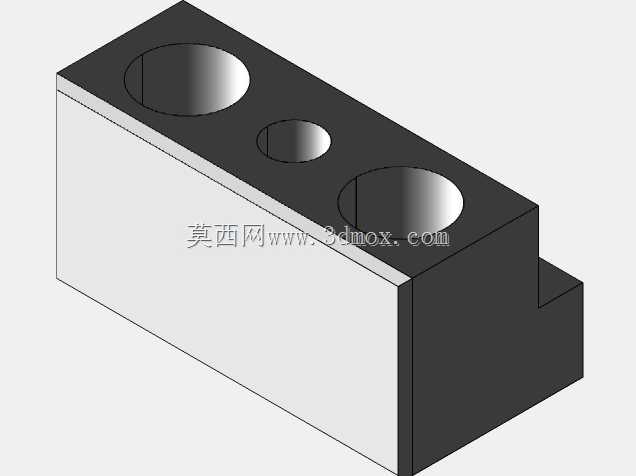

这款虎钳钳夹止动挡块是数控铣床加工场景中配套机用虎钳使用的核心工装配件，主要应用于立式数控铣床、普通立式铣床的批量零件装夹工序，在小型精密零件的铣削、钻孔、倒角加工过程中，能够为待加工工件提供稳定的轴向定位支撑，避免工件在虎钳夹紧过程中出现轴向窜动、装夹偏移的问题，尤其适合长条状、小尺寸异形零件的多件并排装夹加工，可有效减少装夹找正的辅助时间，提升批量加工的装夹一致性与加工精度。从功能特性来看，该止动挡块采用双侧对称式定位结构，挡块主体为高强度合金钢材质的方块结构，两侧配置可伸缩的定位顶销，内部设置复位弹簧与调节螺杆，能够根据待加工工件的尺寸差异调整顶销的伸出长度，适配不同宽度规格的虎钳钳口安装使用，挡块主体上开设的弧形避让槽可避开虎钳钳口的夹紧凸起结构，安装后不会干涉虎钳的正常夹紧行程，前端的定位端面经过精磨处理，平面度控制在0.02mm以内，能够与工件端面紧密贴合，保证定位基准的准确性。在设计思路上，这款止动挡块充分考虑了机加工现场的实际使用需求，整体采用模块化的分体式设计，挡块主体、顶销、弹簧、调节螺杆均可单独拆卸更换，当顶销出现磨损后无需更换整个挡块，仅需更换对应配件即可恢复定位精度，大幅降低了工装的使用维护成本；内部弹簧的弹力经过精准测算，既能够保证顶销在非工作状态下自动回缩，避免安装时与钳口发生卡滞，又能在工作状态下提供足够的预紧力，让挡块与钳口侧壁保持稳定贴合，不会在工件夹紧受力时出现位置偏移。从外形尺寸与安装边界来看，该挡块整体为方正的块体结构，整体宽度适配常用的6英寸机用虎钳钳口间距，安装时无需对原有虎钳进行任何改装，直接将挡块卡入虎钳的活动钳口与固定钳口之间，调整顶销位置即可完成安装，挡块的高度与常规虎钳钳口高度保持一致，不会高出钳口平面遮挡加工区域，也不会因高度不足导致工件定位悬空，底部与虎钳导轨面的贴合面经过磨削处理，安装后不会出现晃动，能够稳定承担工件装夹时的轴向推力，在大切削量的铣削加工中也能保持定位位置稳定，不会出现挡块移位导致的工件报废问题，是铣床批量加工中提升装夹效率的实用工装配件。
