可调尺寸SCR1605型滚珠丝杠三维建模作品

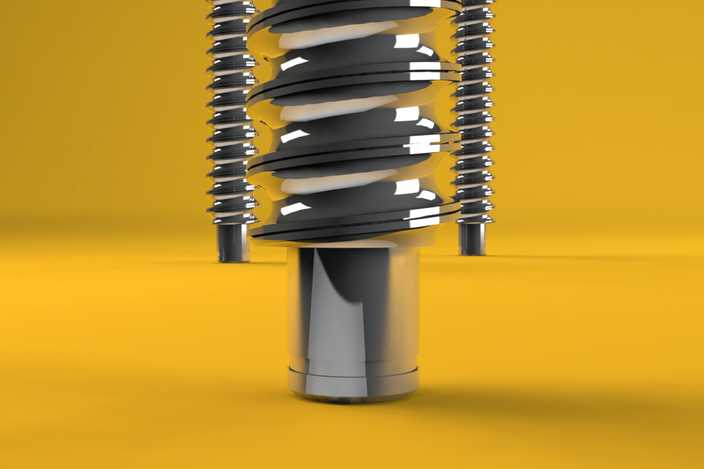

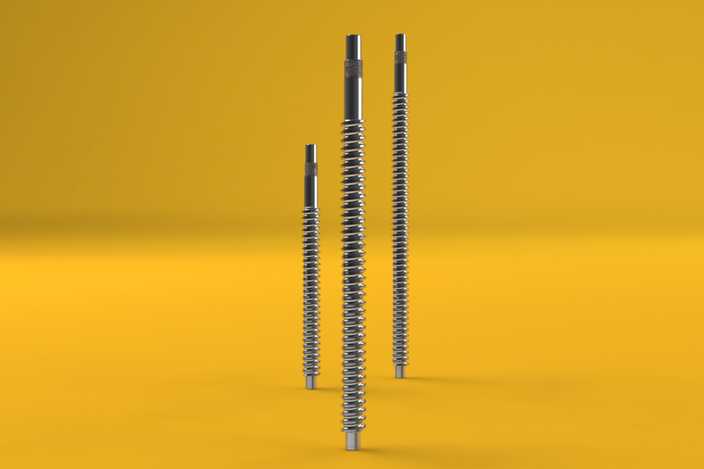

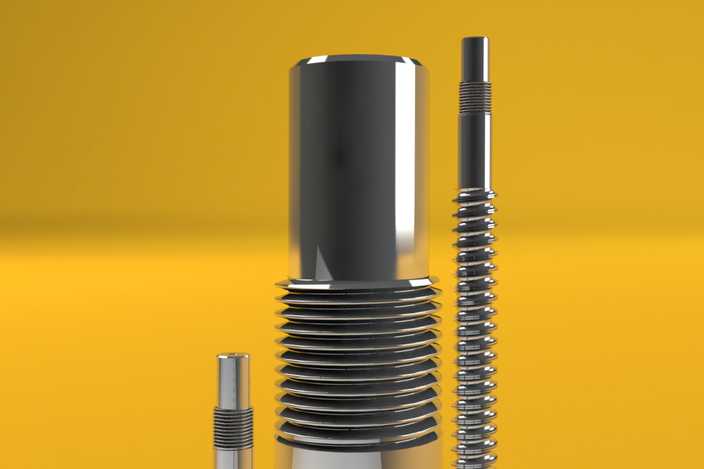

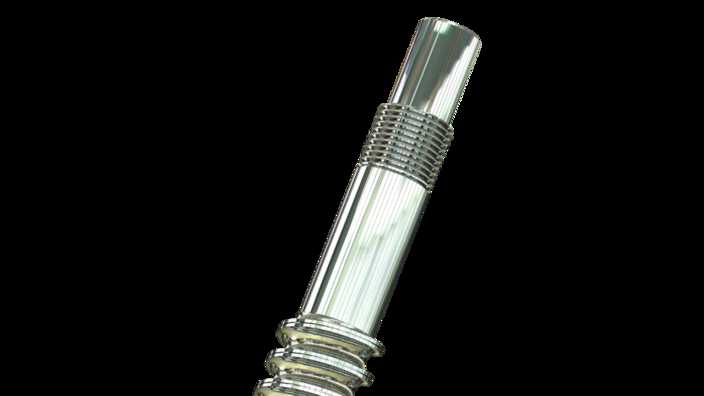

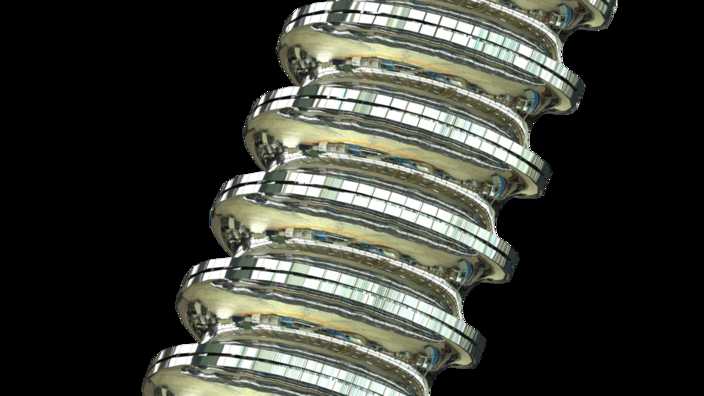

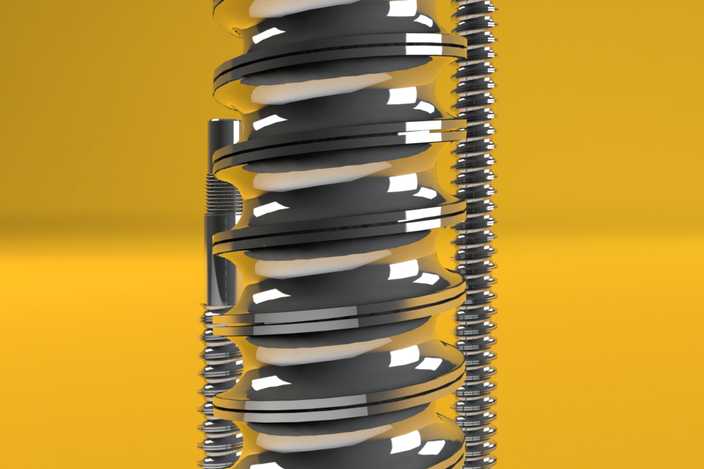

本作品针对SCR1605规格滚珠丝杠完成全参数化三维建模，核心设计思路围绕尺寸可调特性展开，通过配置系列化设计表实现丝杠有效行程从100mm到1000mm的灵活切换，可适配不同行程需求的直线传动场景，无需重复建模即可快速生成对应规格的丝杠模型，大幅提升机械设计阶段的选型与装配效率。建模过程中严格遵循滚珠丝杠的实际结构逻辑，依次完成丝杠轴身、滚道螺旋槽、端部安装轴颈、螺纹连接段、返向器安装位等结构的特征搭建：螺旋滚道采用螺旋扫描特征生成，精准匹配1605规格对应的导程参数与滚道圆弧曲率，保证滚道与滚珠的配合形态符合实际传动要求；端部轴颈按照标准安装尺寸设计，预留了轴承配合位、锁紧螺纹段、密封件安装槽等细节结构，还原真实丝杠的装配接口形态。材质渲染阶段针对金属零部件的特性进行参数调试，丝杠主体采用合金钢材质表现，调整金属粗糙度、反射率参数模拟淬硬处理后的金属光泽，滚道区域做细微的纹理处理体现加工后的表面质感，端部螺纹段通过纹理贴图还原车削加工的纹路细节，整体渲染效果贴近工业实物的视觉表现。模型结构上完整还原了滚珠丝杠的传动核心特征，可直观展示螺旋传动的工作形态，参数化的尺寸配置逻辑让模型具备极强的通用性，既可以用于数控设备、自动化滑台等场景的装配验证，也可作为机械传动教学的演示模型，帮助理解滚动螺旋传动的结构原理与装配关系。建模过程中对各特征的参数做了关联约束，调整行程参数时端部结构、滚道长度会同步更新，不会出现特征脱节、尺寸错位的问题，保证不同规格下模型的结构完整性与尺寸准确性，适配各类机械设计场景的调用需求。
