涡轮泵诱导轮流体输送核心结构

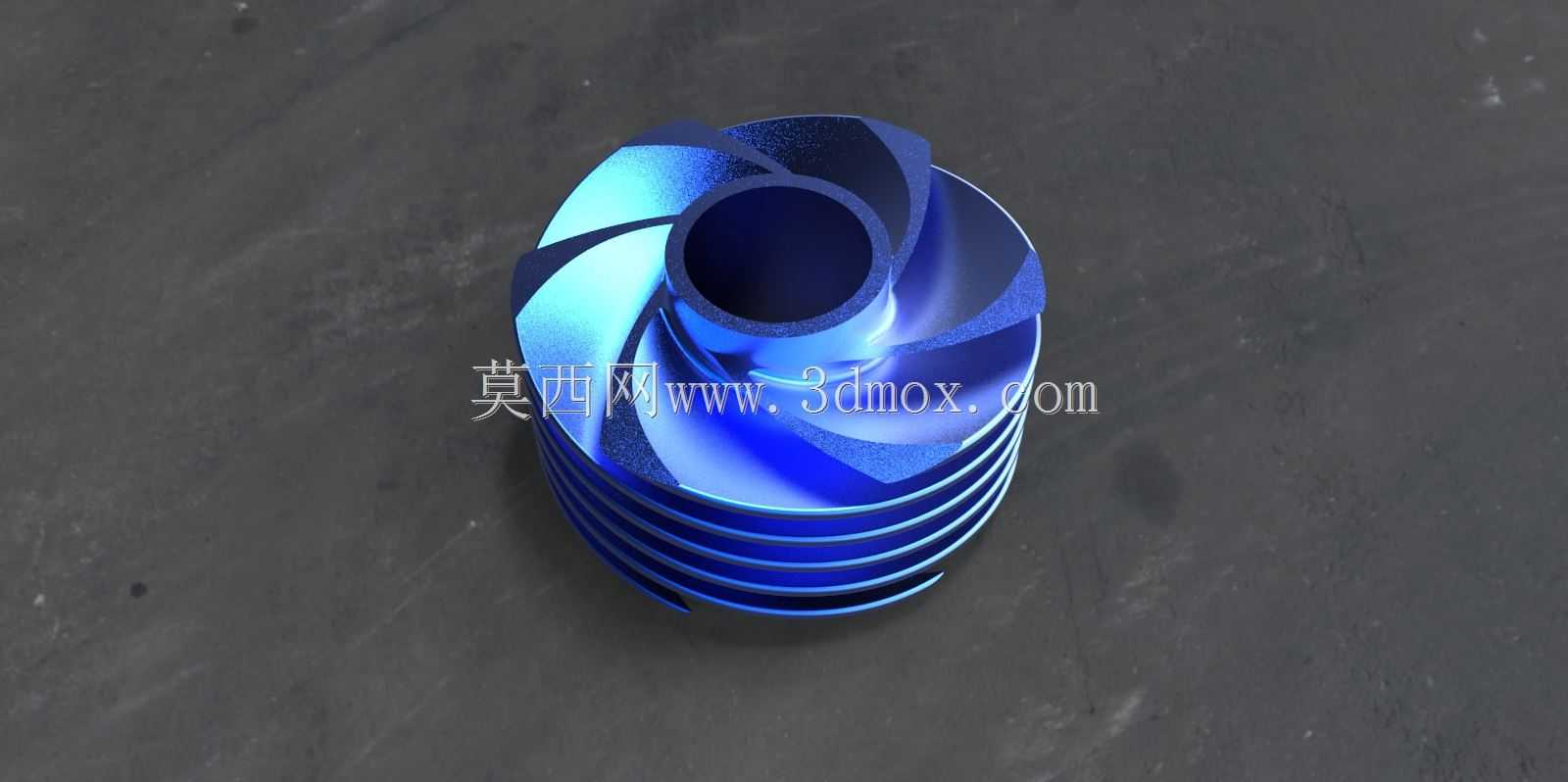

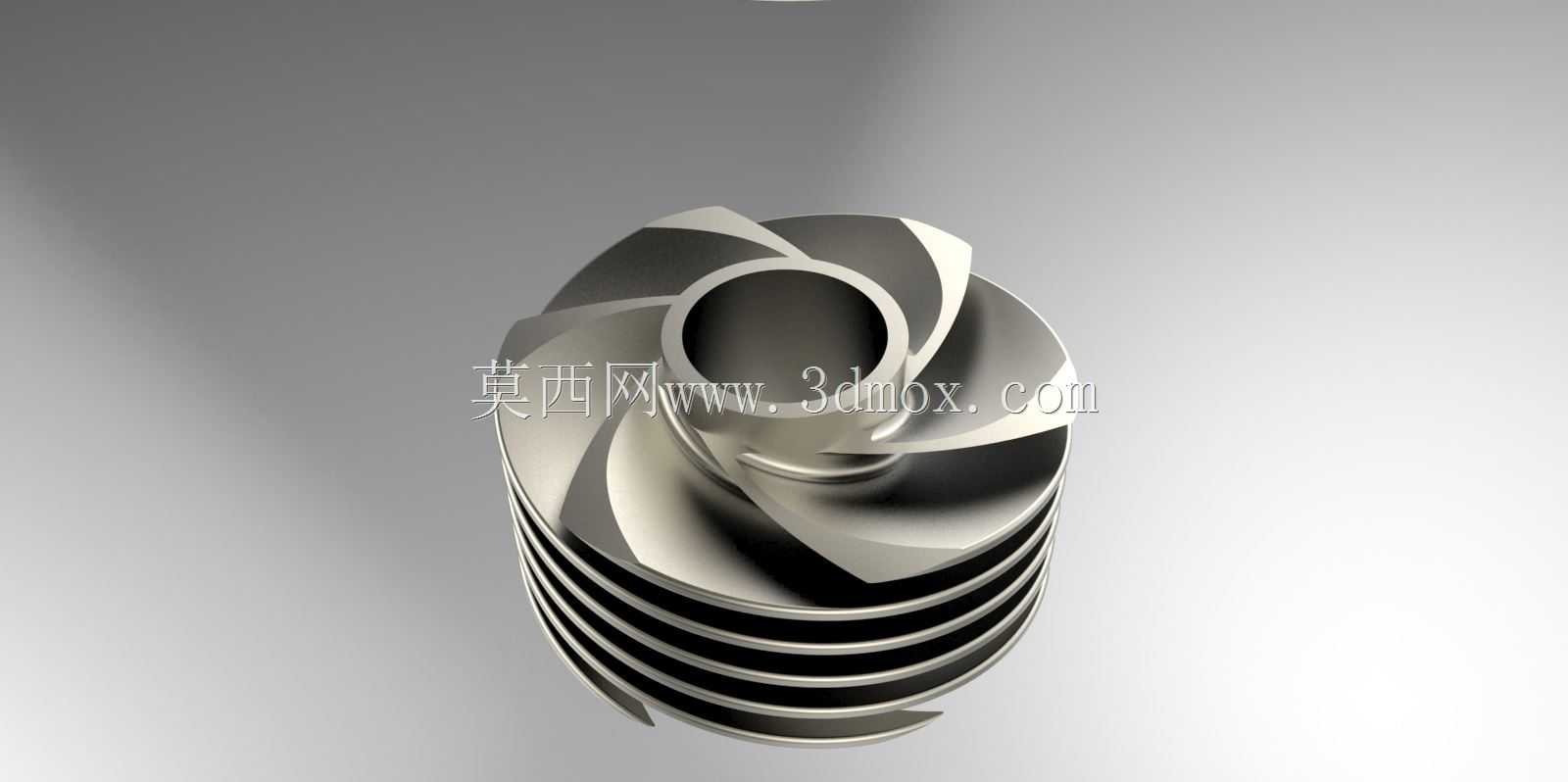

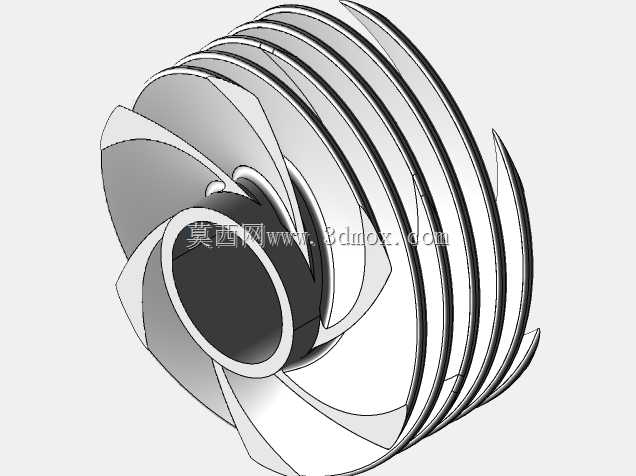

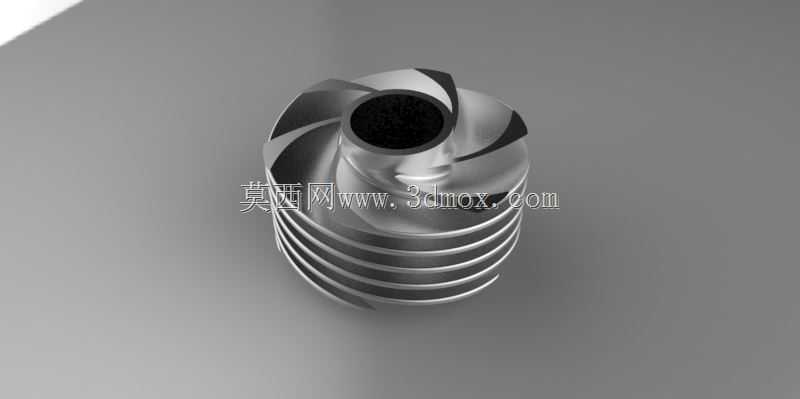

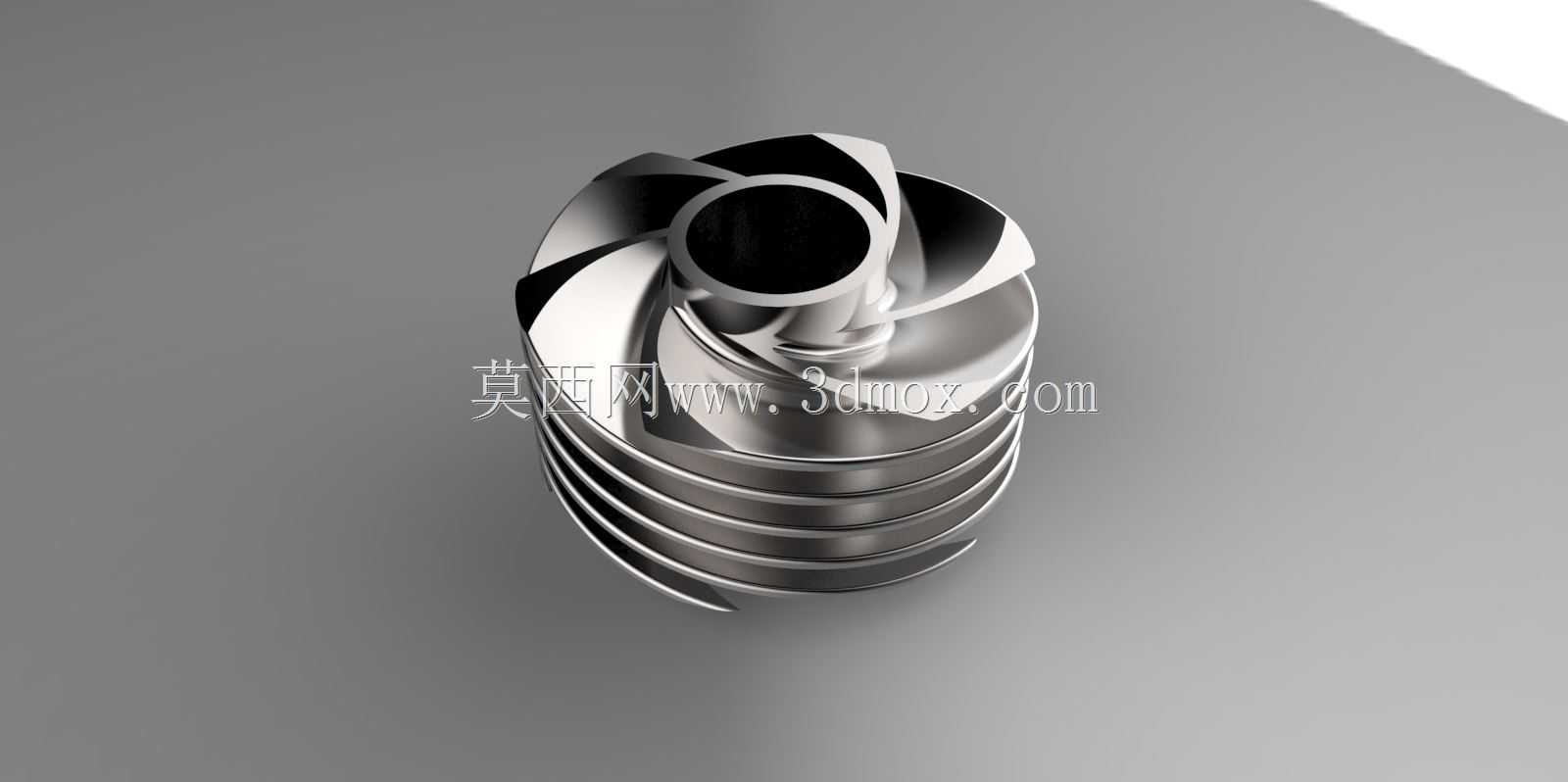

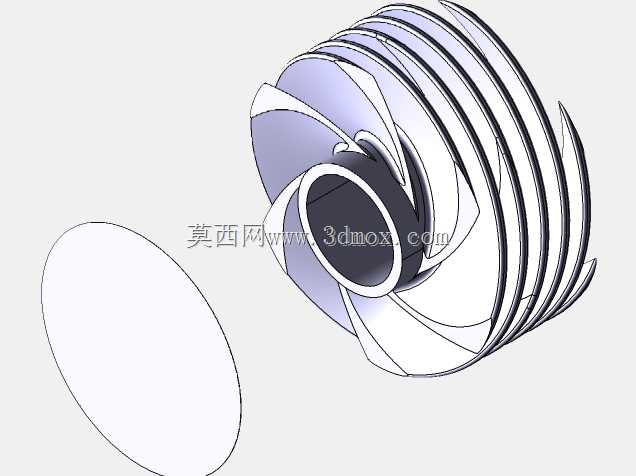

涡轮泵诱导轮作为高速流体输送系统的前置增压部件，常配套于航天推进剂输送、高压化工进料、高端离心泵入口段等对汽蚀余量要求严苛的工况场景，其核心作用是在主叶轮工作前对来流进行预增压，降低主叶轮入口处的流体静压降，从根源上抑制汽蚀现象的发生，避免汽蚀带来的叶片剥蚀、流道堵塞、运行振动超标等问题，大幅提升整泵的运行稳定性与工况适应范围。从结构设计逻辑来看，该诱导轮采用大螺旋升角的轴流式叶片构型，叶片前缘做了圆弧修型处理，可减少来流冲击损失，叶片型线沿轴向逐步扭转，能够让流体在流经叶轮流道的过程中平稳获得能量增压，避免流道内出现局部低压区；轮缘处设置的多道环形密封槽结构，可减少叶顶间隙的回流泄漏，提升容积效率，轮毂段采用等直径圆柱构型，既保证了轴系安装的同轴度要求，也为后续与主轴的过盈配合、键连接预留了足够的结构强度余量。在安装边界层面，该诱导轮的轮毂内孔与泵轴采用H7/k6的过渡配合公差，端面设置有定位止口，可保证与主叶轮的轴向间距控制在合理范围，避免动静部件干涉；叶片外圆与泵壳内壁的间隙控制在叶轮直径的千分之三到千分之五区间，既不会因为间隙过大导致回流损失增加，也不会因为间隙过小在轴系挠曲变形时出现刮壳故障。实际选型匹配过程中，需要结合整泵的设计流量、入口压力、输送介质粘度调整叶片的安装角与叶栅稠密度，针对低温推进剂这类易汽化介质，还会适当加大叶片的进口冲角余量，进一步提升抗汽蚀性能；日常运维中，诱导轮的叶片前缘是重点检查部位，若出现点蚀、缺口等缺陷，会直接破坏流道内的压力分布，导致整泵的抗汽蚀性能骤降，需及时做补焊修型或者更换处理。建模过程中，叶片型线的构建需要严格按照水力设计给出的各截面翼型坐标做放样处理，保证叶道内的流场顺滑，避免出现局部曲率突变引发的流动分离，轮毂与叶片的过渡位置做圆角处理，减少应力集中，可提升部件在高速旋转下的结构疲劳寿命。
