双色包胶手柄钢丝组合钳结构设计

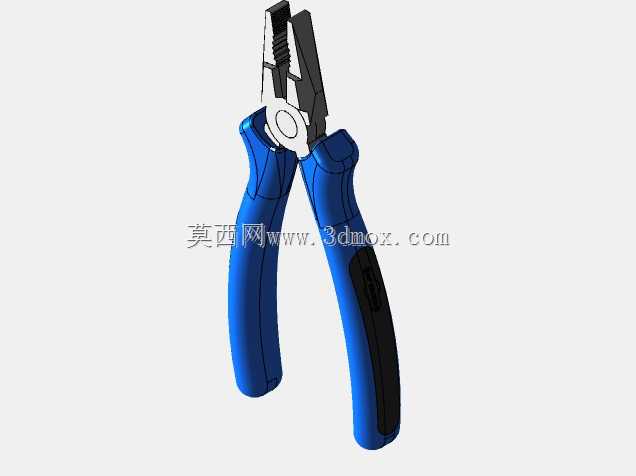

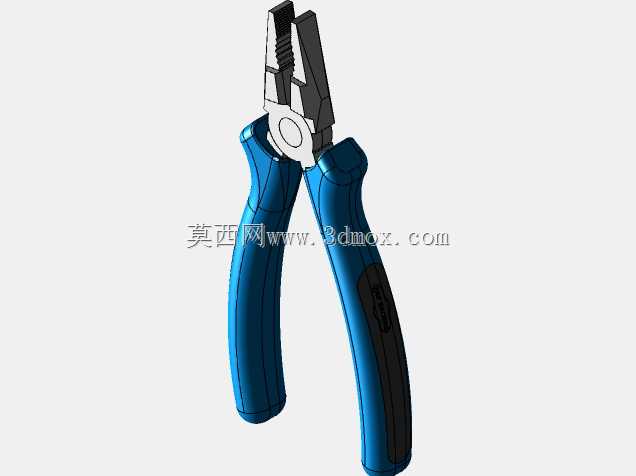

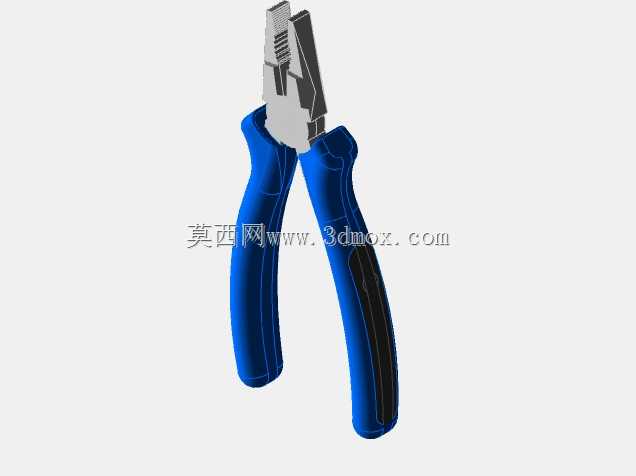

这款组合钳的三维结构设计，完全围绕手动五金工具的实际作业场景展开，在钳头功能集成、手柄人机交互、结构强度匹配三个核心维度做了针对性的结构优化，可覆盖日常设备维保、五金加工、家装施工、电气线路作业等多场景的使用需求。从功能特性来看，钳头集成了多段式齿纹夹持区、刃口剪切区、夹管凹陷区三个核心功能段：靠近钳轴的粗齿夹持区做了不等距齿形设计，咬合六角螺母、扁钢类工件时可形成多点嵌合，不会出现施力时打滑的问题，可替代小型扳手完成M4到M12规格标准件的紧固与拆卸作业；钳头中部的平齿区做了齿顶倒钝处理，夹持软质金属、塑料工件时不会在工件表面留下过深的压痕，适合对表面质量有要求的工件装夹作业；钳口最前端的刃口做了斜角磨削处理，剪切硬度在HRC30以下的钢丝、铜丝、塑料扎带时，刃口咬合间隙控制在0.02mm以内，可实现齐边剪切无毛刺，不需要二次修剪。设计过程中，钳轴的转动配合间隙做了分级公差设定，空载状态下钳身开合无卡滞，满载荷夹持时钳头错位量不超过0.1mm，避免长期使用后出现刃口错位、夹持偏斜的问题。手柄部分采用双色双材质包胶结构，内层为高刚性PP材质作为承力骨架，与钳身的金属柄尾做了嵌入式卡扣连接，可承受1500N的径向拉脱力，不会出现施力时手柄滑脱的问题；外层握持区采用软质TPR材质，根据人手握持的受力分布做了曲面贴合设计，拇指与食指的握持位置做了内凹弧度处理，无名指与小指的握持区做了防滑凸纹，持续施力作业时可降低手掌局部压强，减少手部疲劳。手柄尾部的包胶做了外翻挡边设计，手部出汗或者沾有油污时，可避免握持时手向钳头方向滑移，提升作业安全性。从安装与尺寸边界来看，整钳闭合状态下总长控制在200mm，最大开口宽度为28mm，可放入常规的工具腰包、工具箱抽屉格位中，不需要占用过大的收纳空间；钳身金属部分采用整体锻造结构，钳头与钳柄的金属部分为一体成型，没有焊接拼接缝，在承受最大剪切载荷时，钳身的应力集中点分布在钳轴周边，通过局部加厚处理将最大应力控制在材料屈服强度的60%以内，满足手动工具的长期使用寿命要求。钳头的刃口部分做了局部高频淬火处理，硬度可达HRC55-60，保证剪切刃口的耐磨性，而钳身其余部分保持中等硬度，避免整体硬度过高导致钳身摔落时出现崩裂问题。
