手动绝缘剥线钳结构三维数模

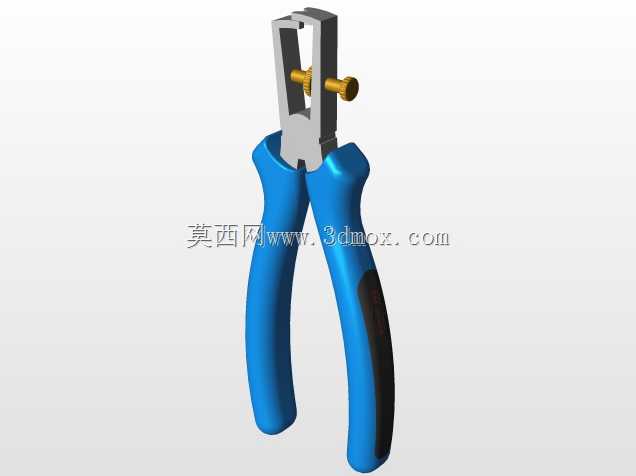

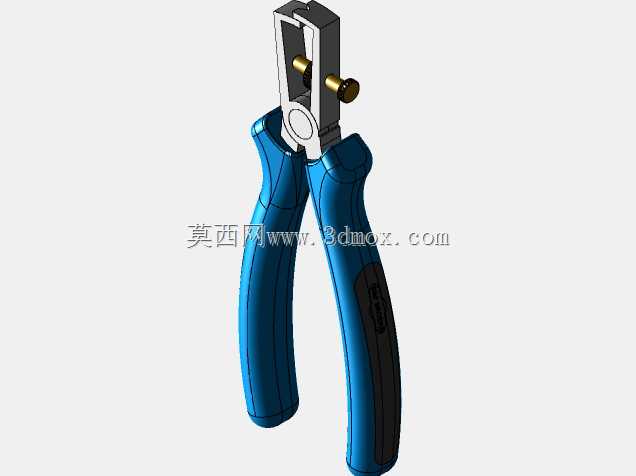

这款剥线钳的三维结构设计，完全围绕电工日常线缆处理的实际作业场景展开，日常家装布线、电气柜装配、弱电线路检修、设备线束加工等场景下，作业人员都需要频繁剥离不同线径导线的外层绝缘层，这款工具的结构设计就是为了适配这类高频作业需求，避免作业人员用普通尖嘴钳、电工刀剥线时损伤内部铜芯、或者切口不齐导致绝缘层残留的问题。从功能结构来看，钳头的定位卡槽做了多档位的尺寸适配，能够匹配常规0.5平方到6平方的多股铜芯线、单股硬线的剥线需求，作业时将导线卡入对应线径的卡槽，捏合手柄即可通过钳头的刃口整齐切断绝缘层，同时钳头的卡位结构会自动撑开被切断的绝缘套，无需额外拉扯就能完成剥线动作，相比传统剥线方式能大幅降低线芯损伤概率，提升作业效率。手柄部分采用了符合人体工学的双弯弧造型，表面做了防滑纹理包覆，捏合时的受力点贴合手掌大鱼际与指节位置，长时间重复作业也能减少手部酸胀感，同时手柄的绝缘包覆层延伸至钳身衔接位置，能够满足低压带电作业的基础绝缘防护要求。设计过程中，首先确定了钳身的铰接支点位置，通过杠杆比的反复验算，将捏合手柄的施力与钳头刃口的剪切力做了匹配，保证普通成年男性单手握持施力即可轻松切断常见的PVC、橡胶绝缘层，不会出现捏不动、或者切口错位的问题；钳头的刃口间隙做了严格的公差控制，单边间隙控制在0.02mm以内，既保证刃口剪切绝缘层时无毛刺，也不会因为间隙过小导致刃口磕碰崩边。从安装与尺寸边界来看，整钳闭合状态下的总长度控制在170mm左右，最大张开角度为35度，钳头部分的宽度为28mm，能够伸入宽度30mm以上的接线槽、电气柜走线间隙内作业，不会因为尺寸过大无法深入狭窄操作空间；钳身的铰接轴采用标准圆柱销配合，后期维护时只需敲出销轴即可更换磨损的刃口部件，无需整体报废工具，降低使用成本。钳头的定位卡槽与刃口做了分体式结构设计，不同线径的卡槽深度经过实际测试，刚好切透常规绝缘层厚度，不会触碰到内部线芯，哪怕是新手作业也能快速掌握剥线力度，不会出现剥断铜丝的问题。
