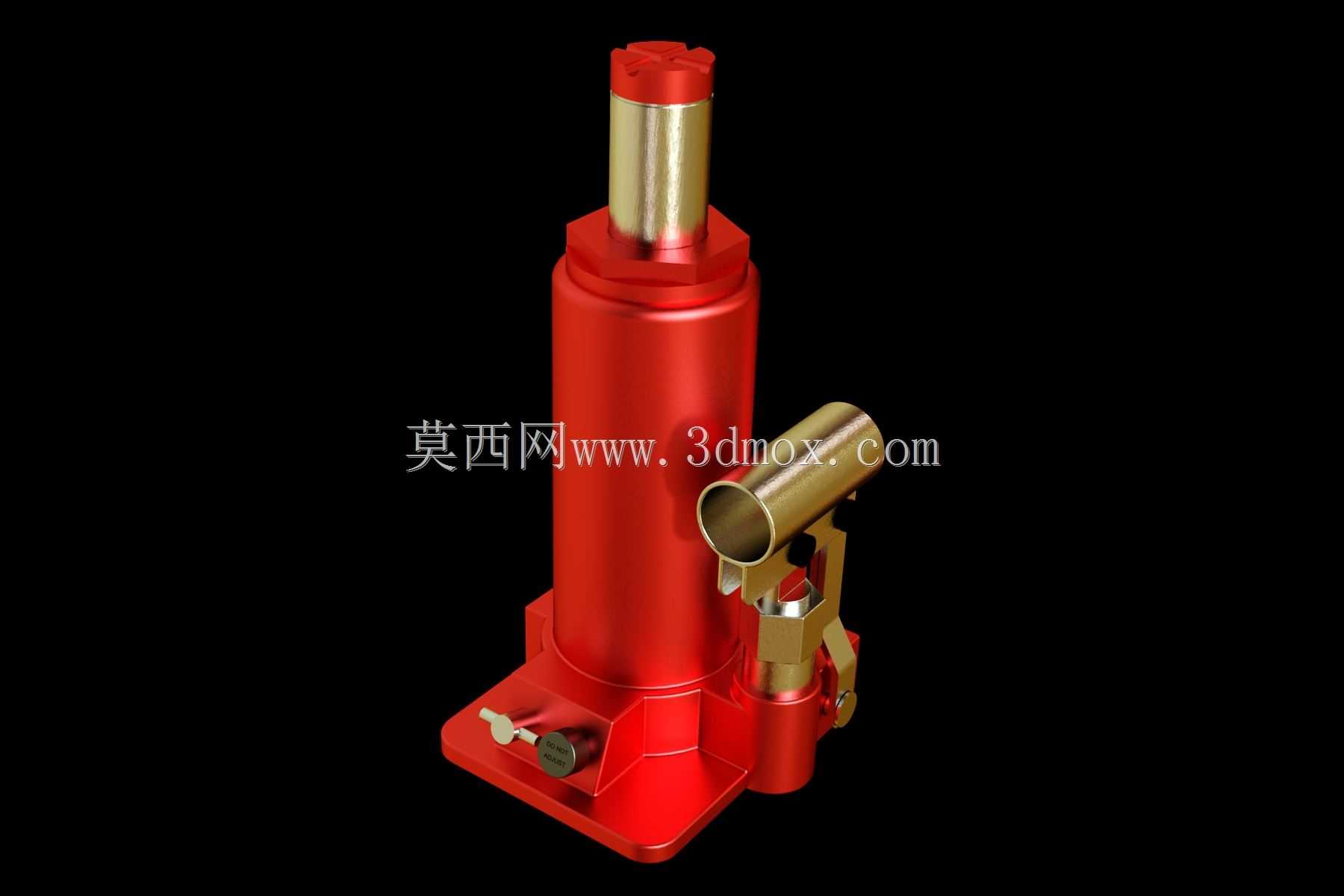

车载立式手动液压起重顶升工具

日常汽修场景里，更换轮胎、底盘检修时的小吨位顶升作业，这类立式液压千斤顶是出场率极高的工具，不同于剪式千斤顶的螺纹传动结构，它依靠液压油的压力传递实现力的放大，单人操作就能输出数吨的顶升力，作业效率远高于机械式顶升工具。从结构设计来看，这款产品采用单级柱塞顶升结构，主油缸垂直布置在铸钢底座上方，底座做了加宽加厚的方形处理，接触地面的底面预留防滑纹路，在硬化铺装路面作业时能保证足够的支撑稳定性，避免顶升过程中出现侧滑风险。手动泵体集成在主油缸侧方，和摇臂套接的泵柱做了渗碳硬化处理，反复按压过程中能承受高频次的冲击载荷，不会出现柱塞变形导致的泄压问题。油缸外壁做了喷塑防锈处理，适配汽修车间多油污、多水汽的作业环境，长期放置也不容易出现外壁锈蚀掉漆的问题。顶升柱塞的表面做了硬铬镀层，表面粗糙度控制在Ra0.8以下，和油缸油封配合时能减少密封件的磨损，延长整个液压系统的密封寿命，避免使用过程中出现缓慢掉压的安全隐患。卸压阀布置在底座侧面，采用一字旋钮结构，配套的摇臂端部可以直接卡入旋钮凹槽，不需要额外配套专用工具就能完成卸压操作，顺时针旋紧即可锁止液压回路开始顶升，逆时针缓慢旋松就能控制柱塞平稳回落，回落速度可以通过旋钮的旋转角度精准控制，避免重物快速下落造成的部件磕碰或者人员受伤。从安装边界来看，这款千斤顶的最低收纳高度适配大部分家用轿车的底盘间隙，不需要额外垫高就能伸入车辆底盘的顶升支撑点下方，最大顶升行程覆盖家用车换胎、底盘检查所需的顶升高度，作业时不需要多次垫高底座就能达到作业需要的离地间隙。摇臂采用分体式套接设计，收纳时可以拆成两段放入车载工具箱，不会占用过多储物空间，作业时拼接后就能获得足够的力臂长度，按压过程中不需要施加过大的手动力就能完成顶升操作，即便是力量较小的操作人员也能独立完成车辆顶升作业。在结构建模过程中，需要重点关注油缸和柱塞的同轴度公差，同轴度偏差过大会导致油封偏磨，大幅缩短密封件使用寿命，同时底座和主油缸的连接焊缝需要做应力校核，满载荷顶升时焊缝位置不能出现应力集中导致的开裂问题，液压流道的孔径设计要匹配手动泵的排油量，保证按压过程中柱塞顶升速度平稳，不会出现卡顿或者突进的问题。
