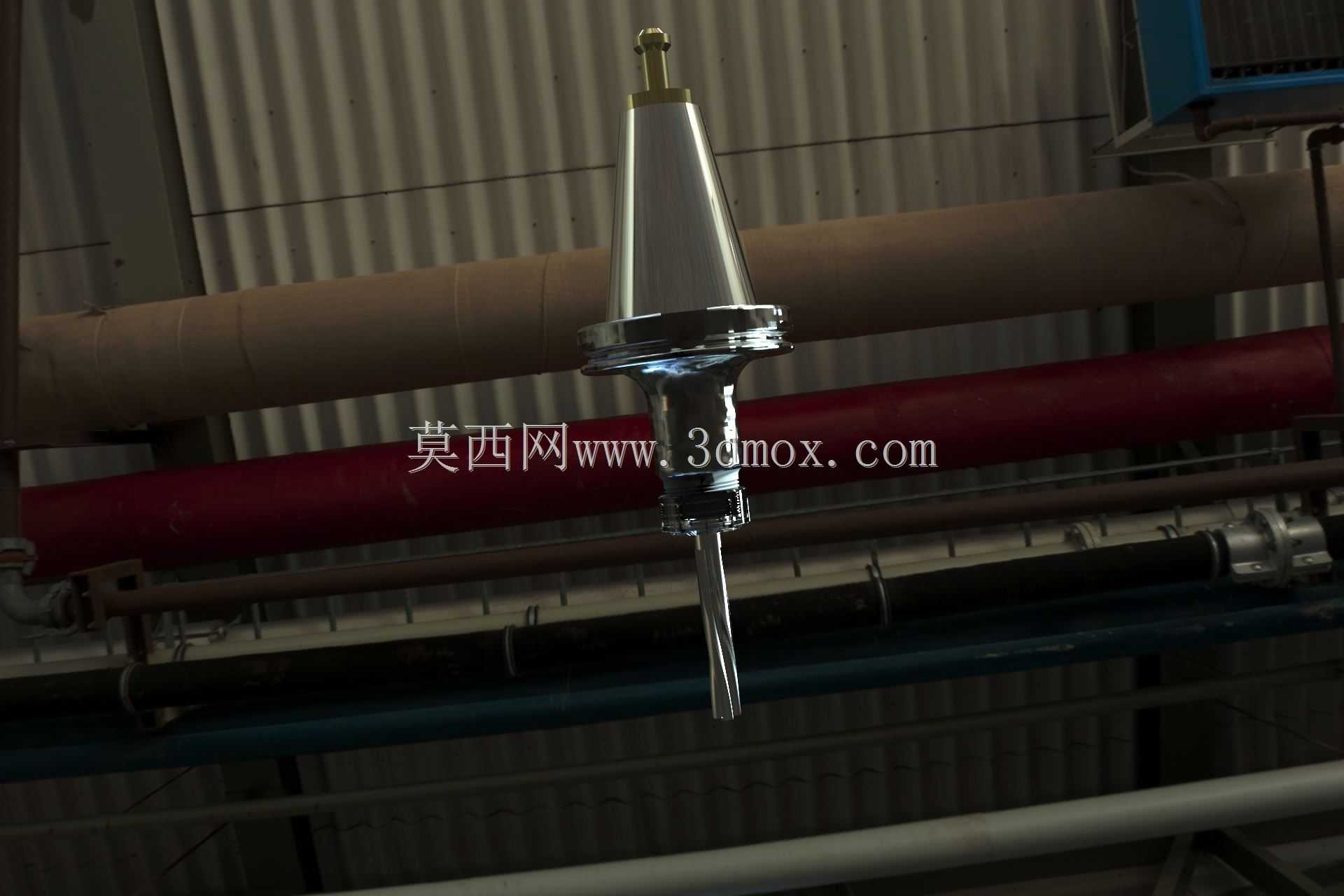

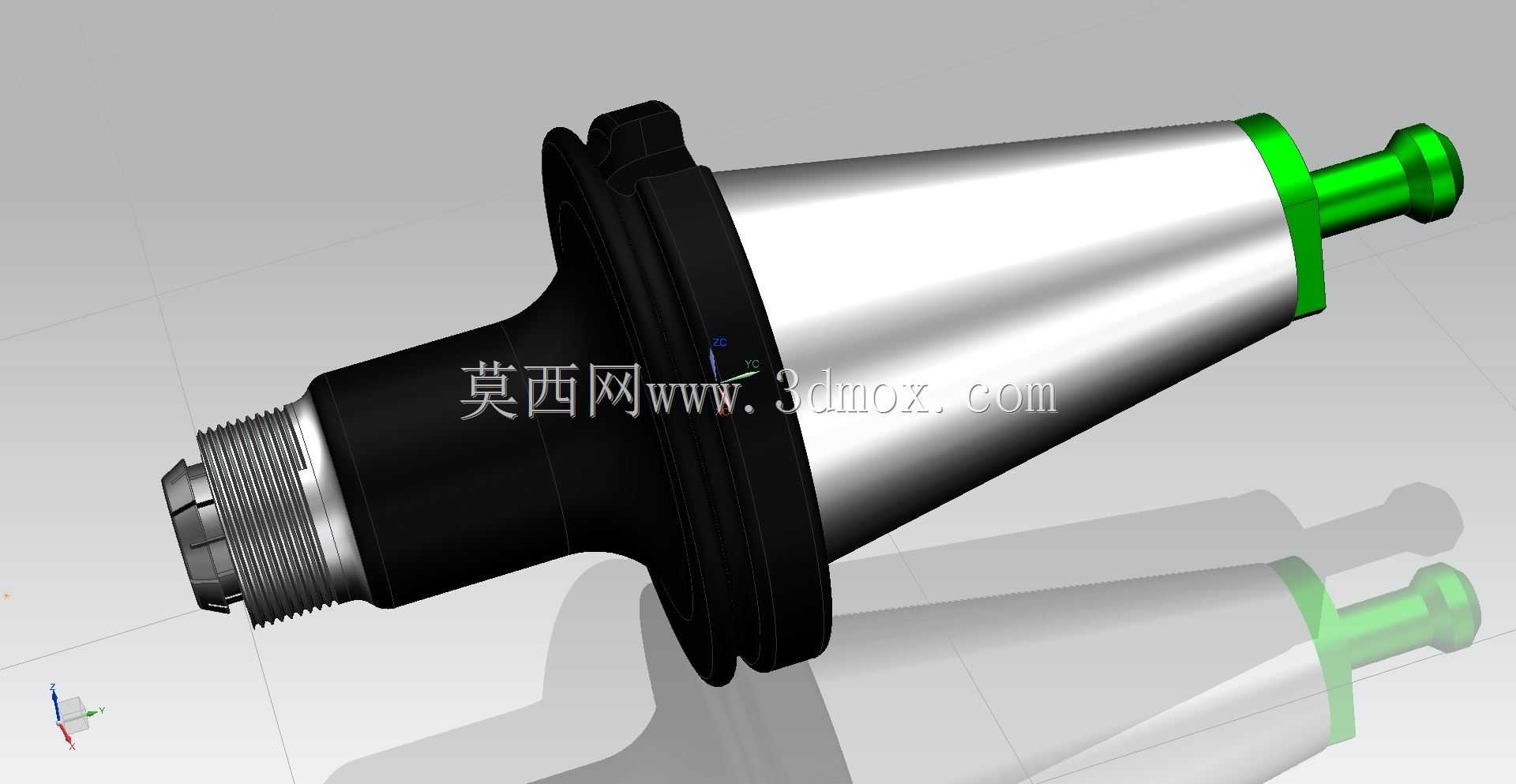

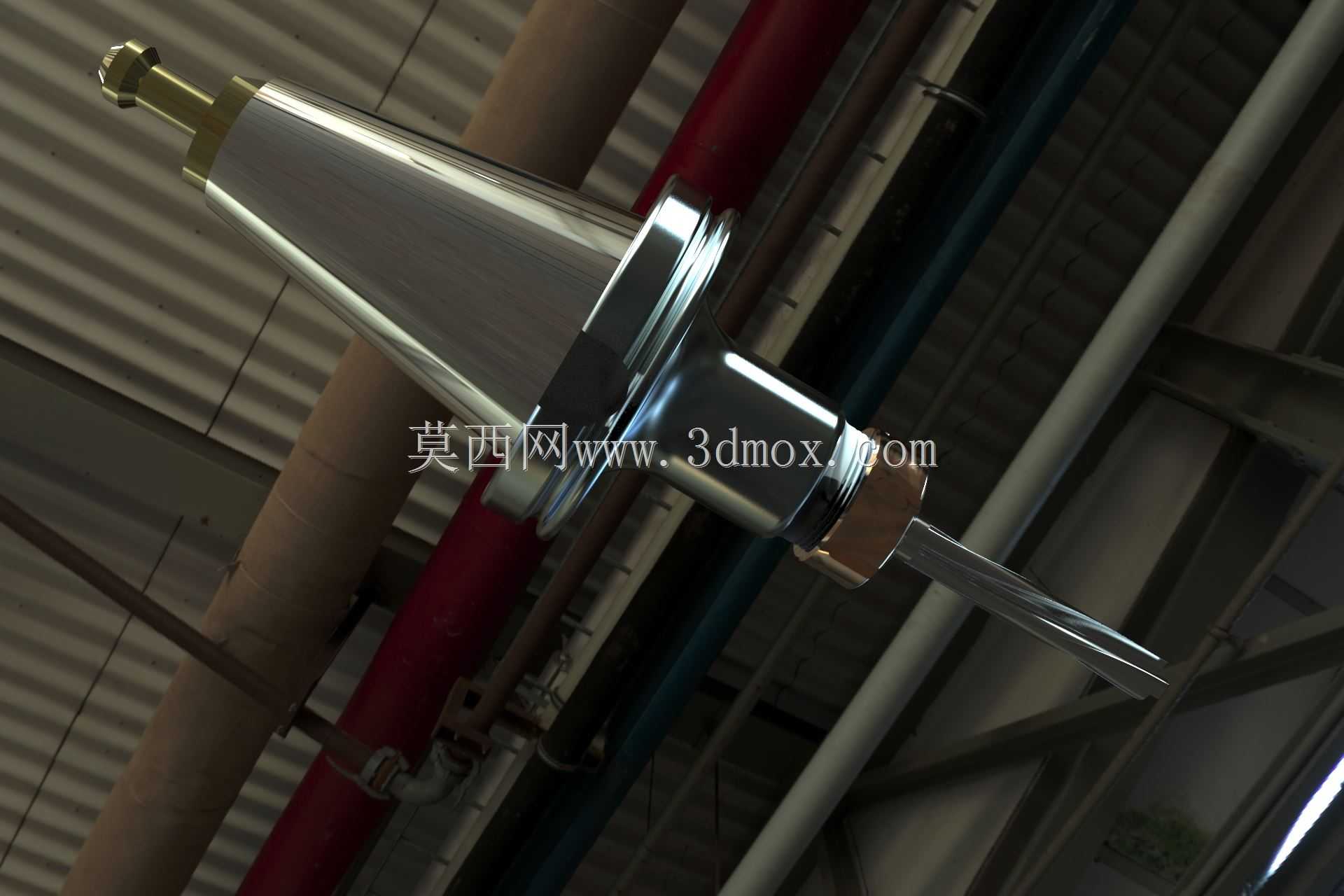

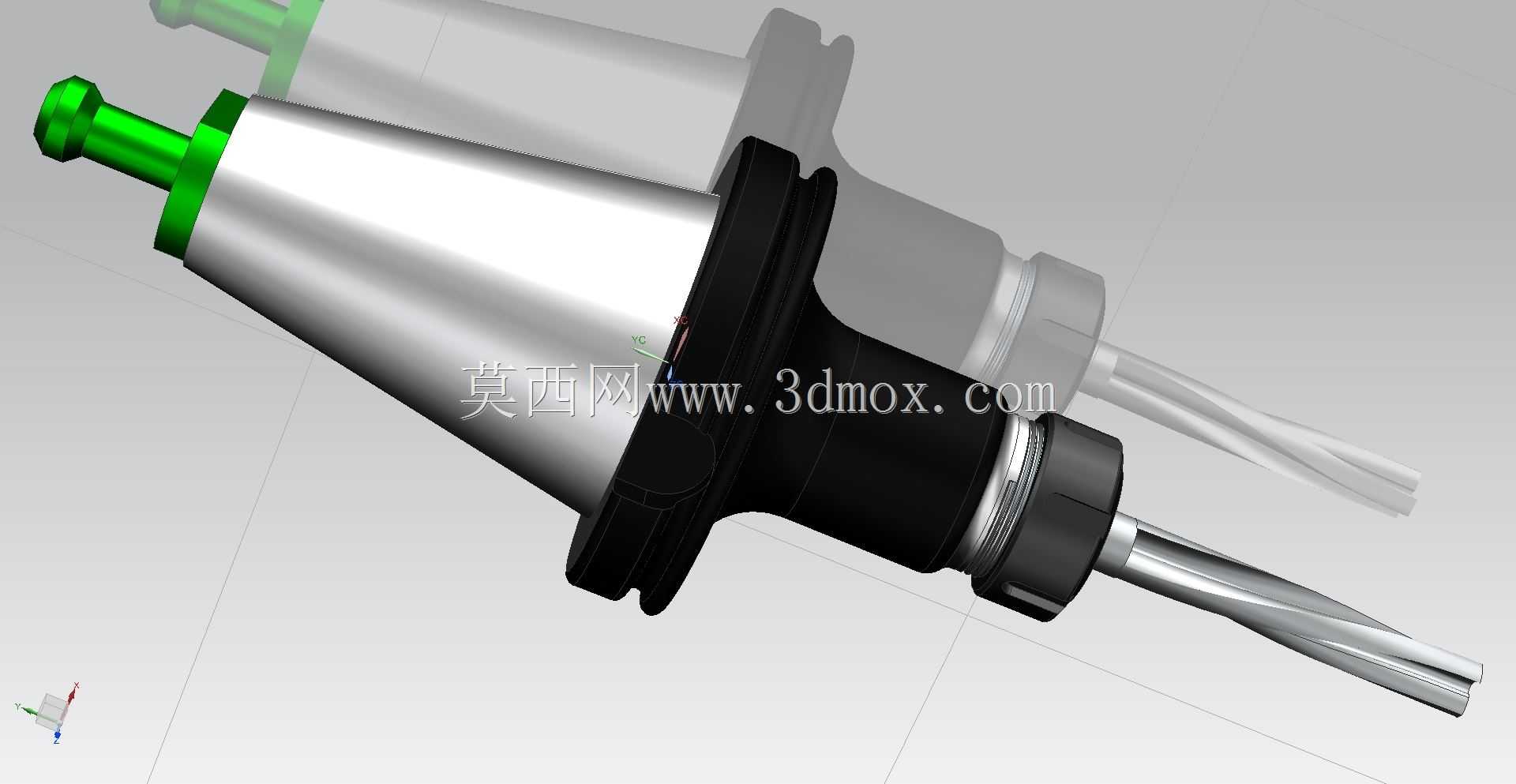

ER32数控加工用高精度刀柄刀架结构

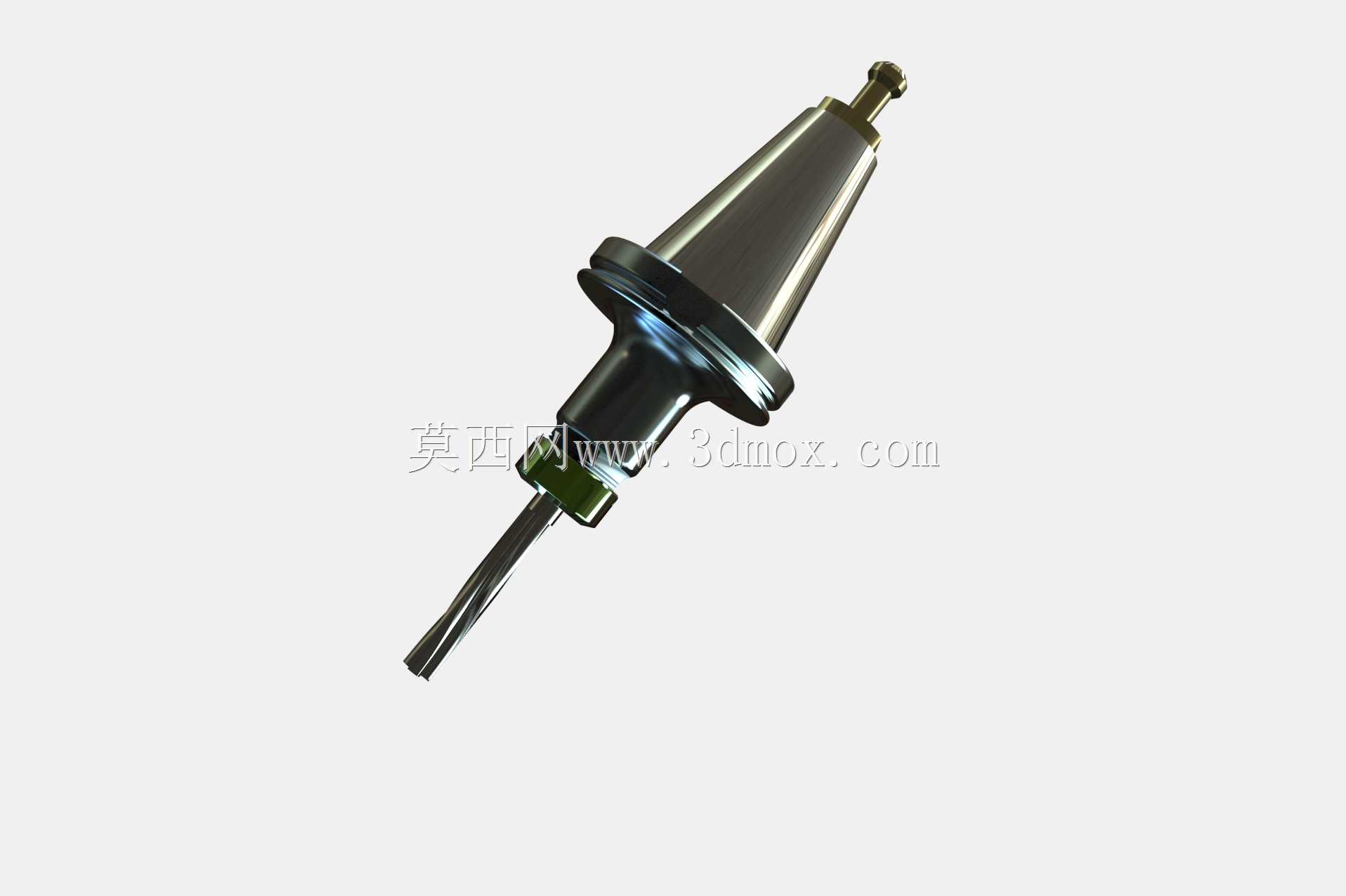

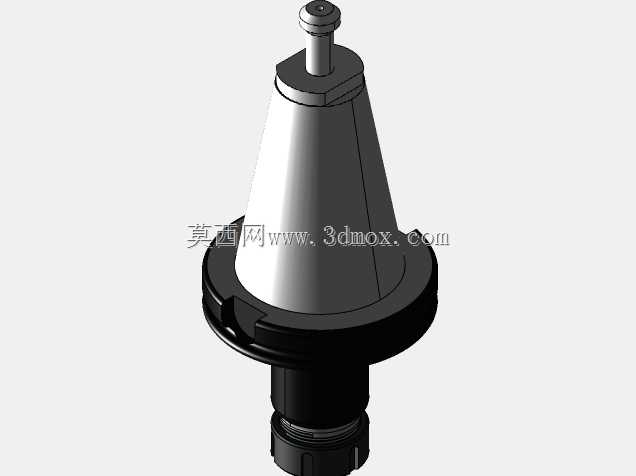

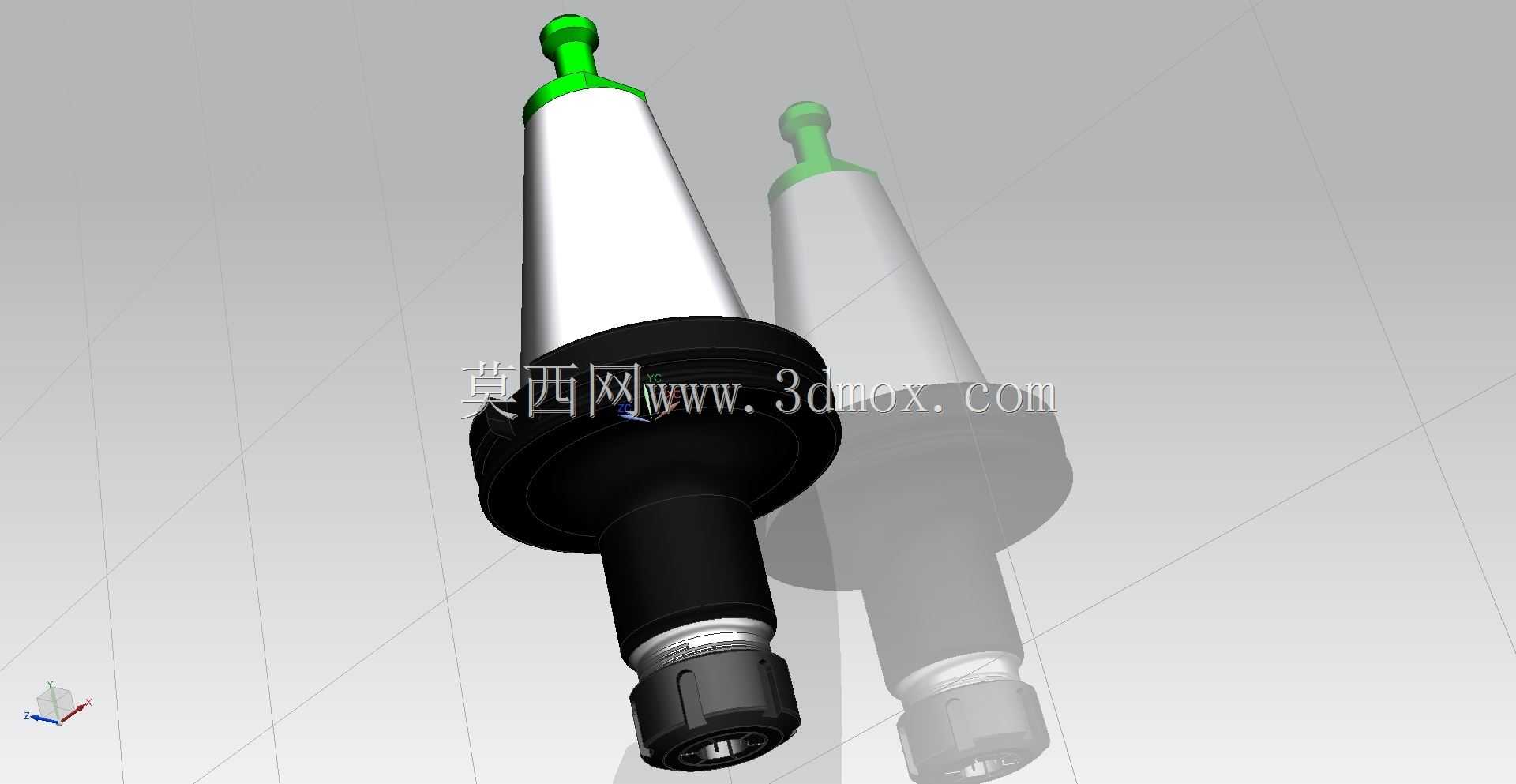

在数控铣削、加工中心批量加工场景中，刀具装夹的同轴度、夹持刚性直接决定加工面的光洁度与刀具损耗速度，ER32规格的刀架是目前中小型加工设备上适配范围最广的刀具装夹载体。这类刀架的核心作用是完成机床主轴与切削刀具之间的刚性连接，将主轴的扭矩稳定传递到刀具端，同时保证刀具旋转轴线与主轴轴线的同轴度误差控制在微米级，避免加工过程中出现振刀、让刀、加工尺寸超差等常见问题。

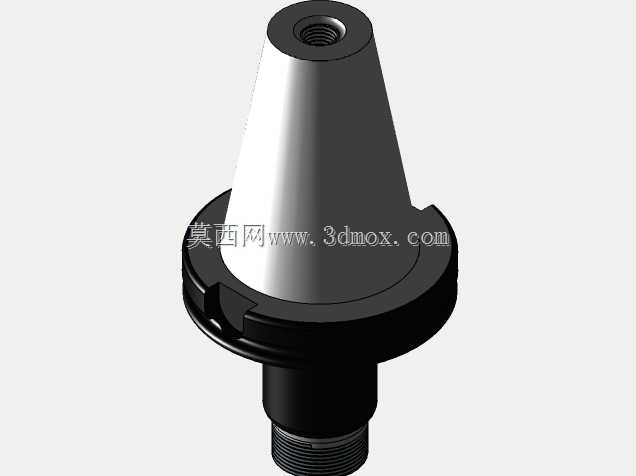

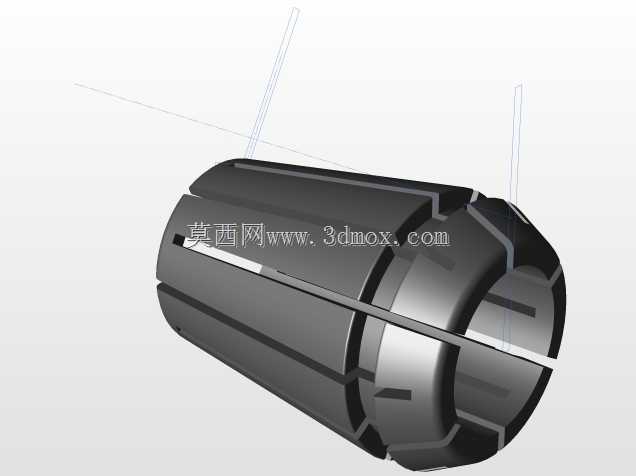

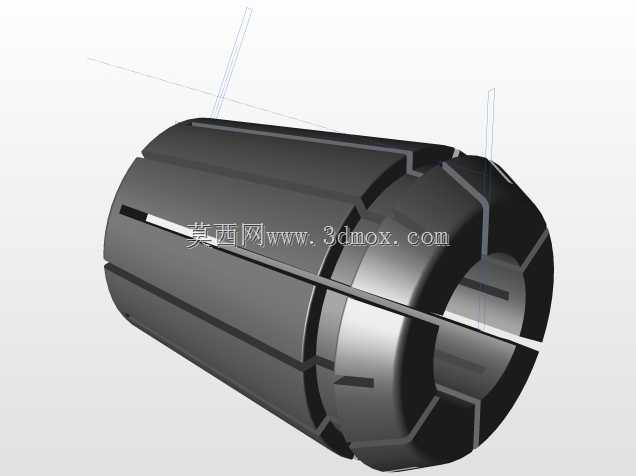

从实际使用场景来看，ER32刀架可适配夹持直径范围覆盖3mm到20mm的直柄刀具，不管是立铣刀、钻头、铰刀还是丝锥，都能通过对应规格的ER夹头完成装夹，不需要针对不同刀具单独更换刀柄主体，能大幅减少加工过程中的换刀辅助时间，尤其适合多工序集中的批量零件加工场景。设计这类刀架时，首先要匹配机床主轴的接口标准，常见的如BT、CAT、HSK等不同主轴接口，锥面的接触精度要保证在85%以上，避免高速旋转时锥面配合间隙引发的跳动。

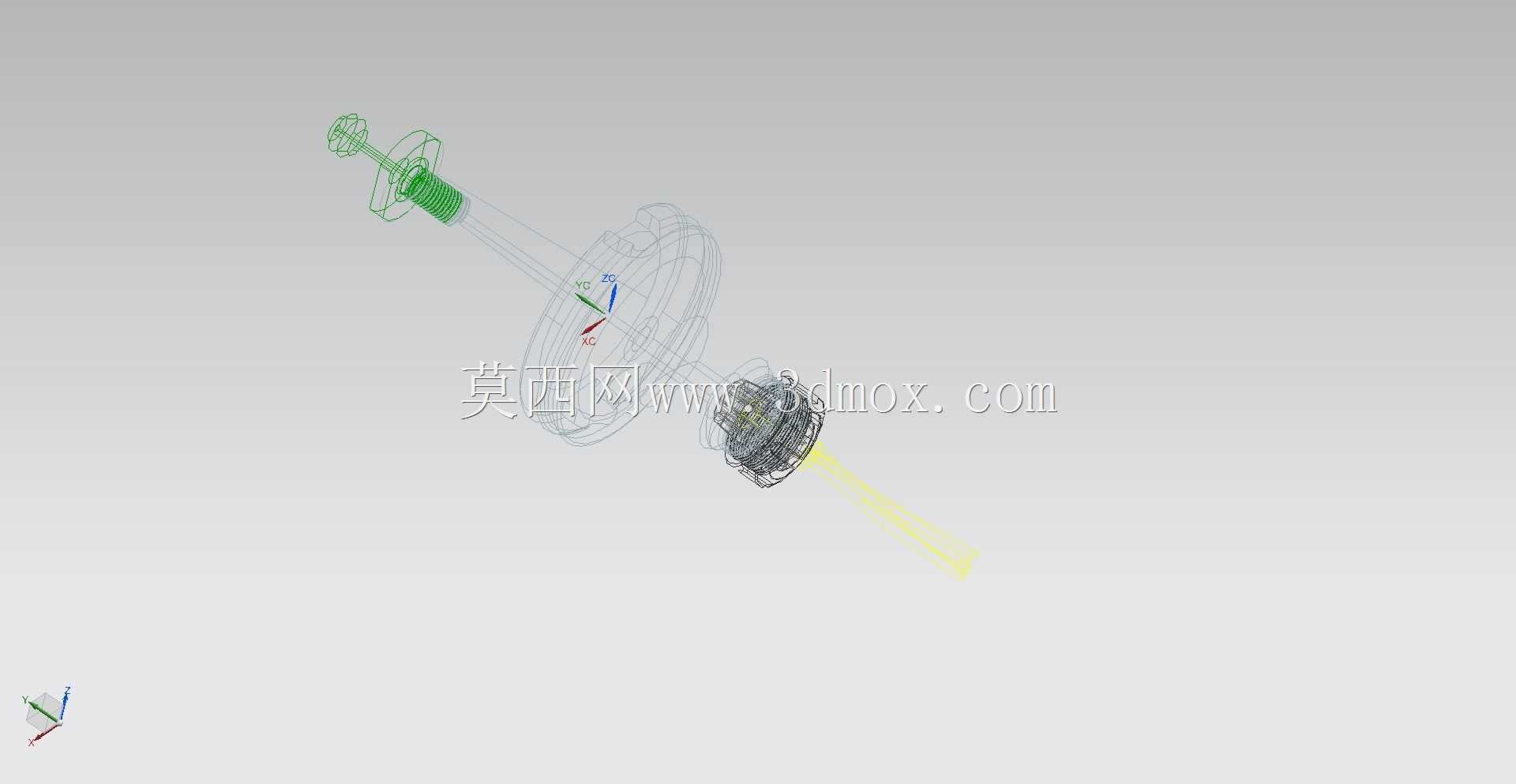

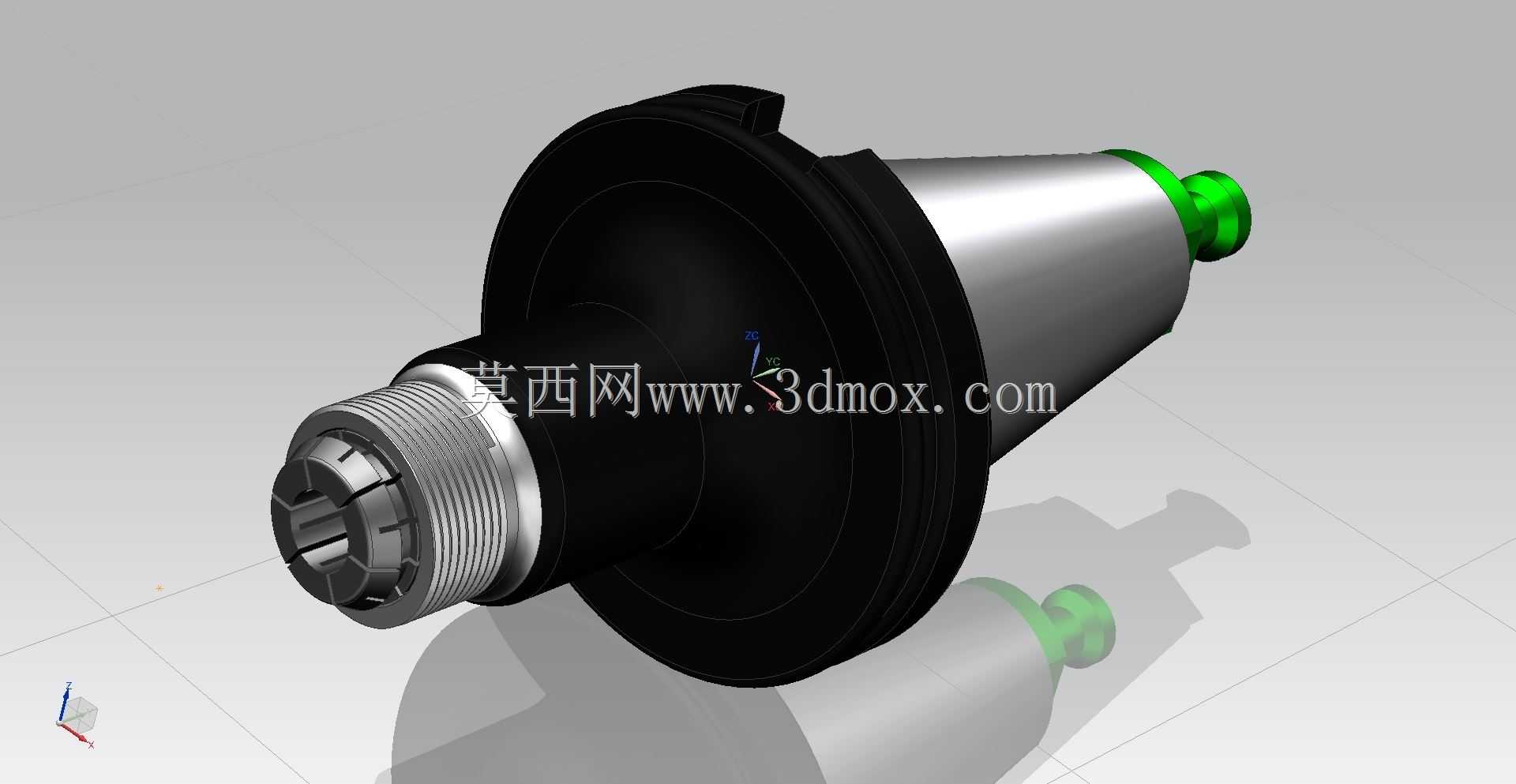

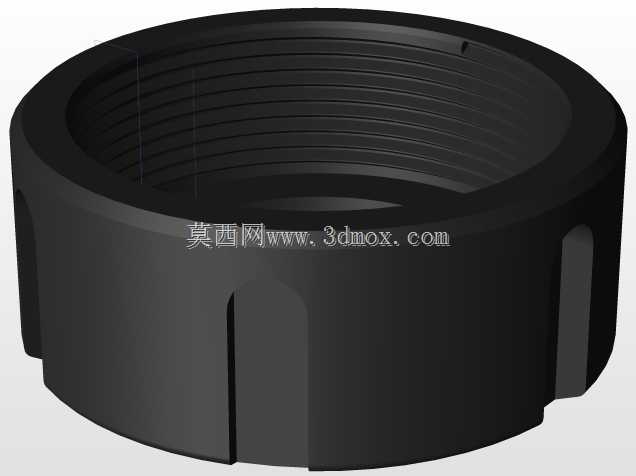

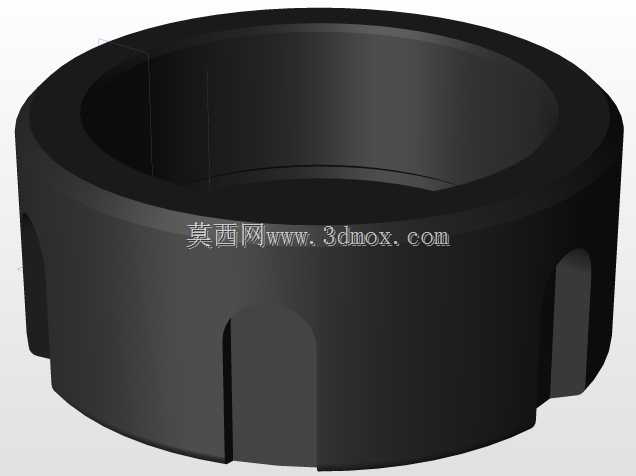

结构设计上，ER32刀架的主体采用合金结构钢整体锻造后经热处理硬化，锥面和内孔都要经过精密磨削，保证表面粗糙度和形位公差。锁紧螺母的螺纹配合精度要控制在6H/6g级，螺母端面与夹头接触面的垂直度误差不超过0.005mm，锁紧时能让ER夹头均匀收缩，避免夹头偏斜导致的刀具装夹偏心。夹头安装腔的锥度严格匹配ER32标准的16度锥角，保证夹头装入后与内腔完全贴合，夹持力均匀分布在夹头整个锥面上，重切削时不会出现刀具打滑、窜动的问题。

安装边界方面，ER32刀架的整体长度要根据机床的换刀空间设计，避免刀库换刀时发生干涉，刀架的最大外径要小于主轴端的安全间隙，旋转时不会触碰夹具或工件。尾部的拉钉结构要匹配主轴拉爪的尺寸，保证拉紧力符合机床要求，高速旋转时不会出现掉刀风险。日常使用中，这类刀架需要定期检查锥面是否有磕碰、拉钉是否松动、螺母螺纹是否有磨损，每次装夹刀具前要清理干净锥面和夹头内的切屑、油污，避免杂质进入配合面影响装夹精度。针对深腔加工场景，还可以在标准刀架基础上设计加长型结构，在保证刚性的前提下延伸刀具伸出长度，满足特殊结构的加工需求，同时要做动平衡校正，避免长悬伸状态下高速旋转产生振动。
