工业设备用可弯折线缆防护拖链结构

这类可弯折的线缆防护结构，常被应用在各类存在往复直线运动的工业设备上，从数控机床的轴向移动部件，到自动化生产线的滑台模组，再到起重设备的移动供电端，都能见到这类结构的身影。它的核心作用是将内置的电缆、油管、气管、水管等管线规整收纳，避免管线在设备往复运动过程中出现拉扯、磨损、扭曲、散乱下垂的问题，同时能对管线形成物理隔离防护，阻挡加工过程中产生的切屑、冷却液、粉尘接触管线外层，延长管线的实际使用寿命。

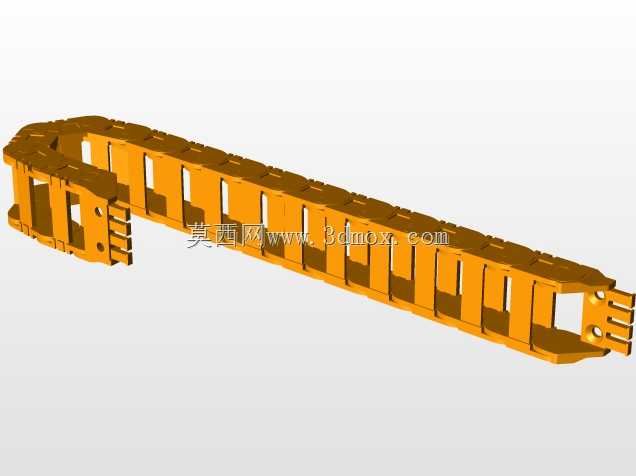

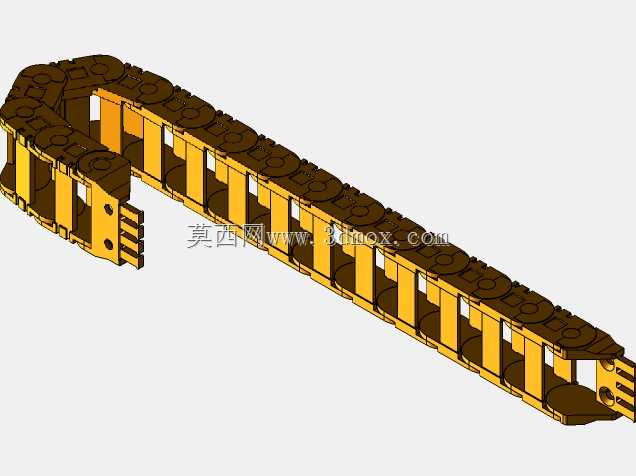

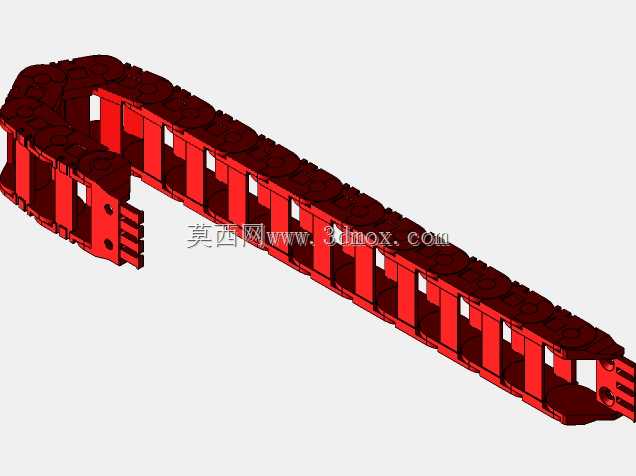

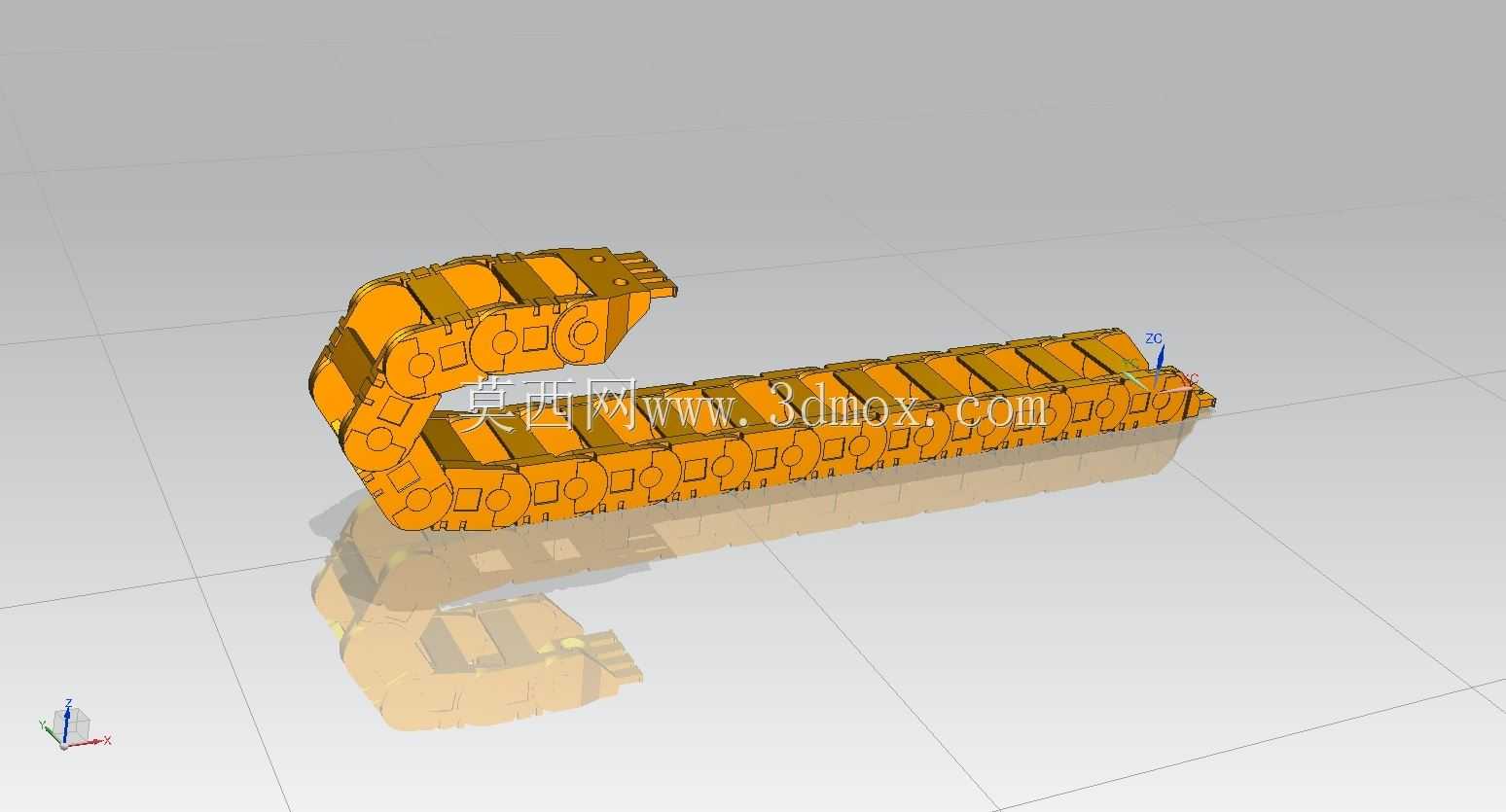

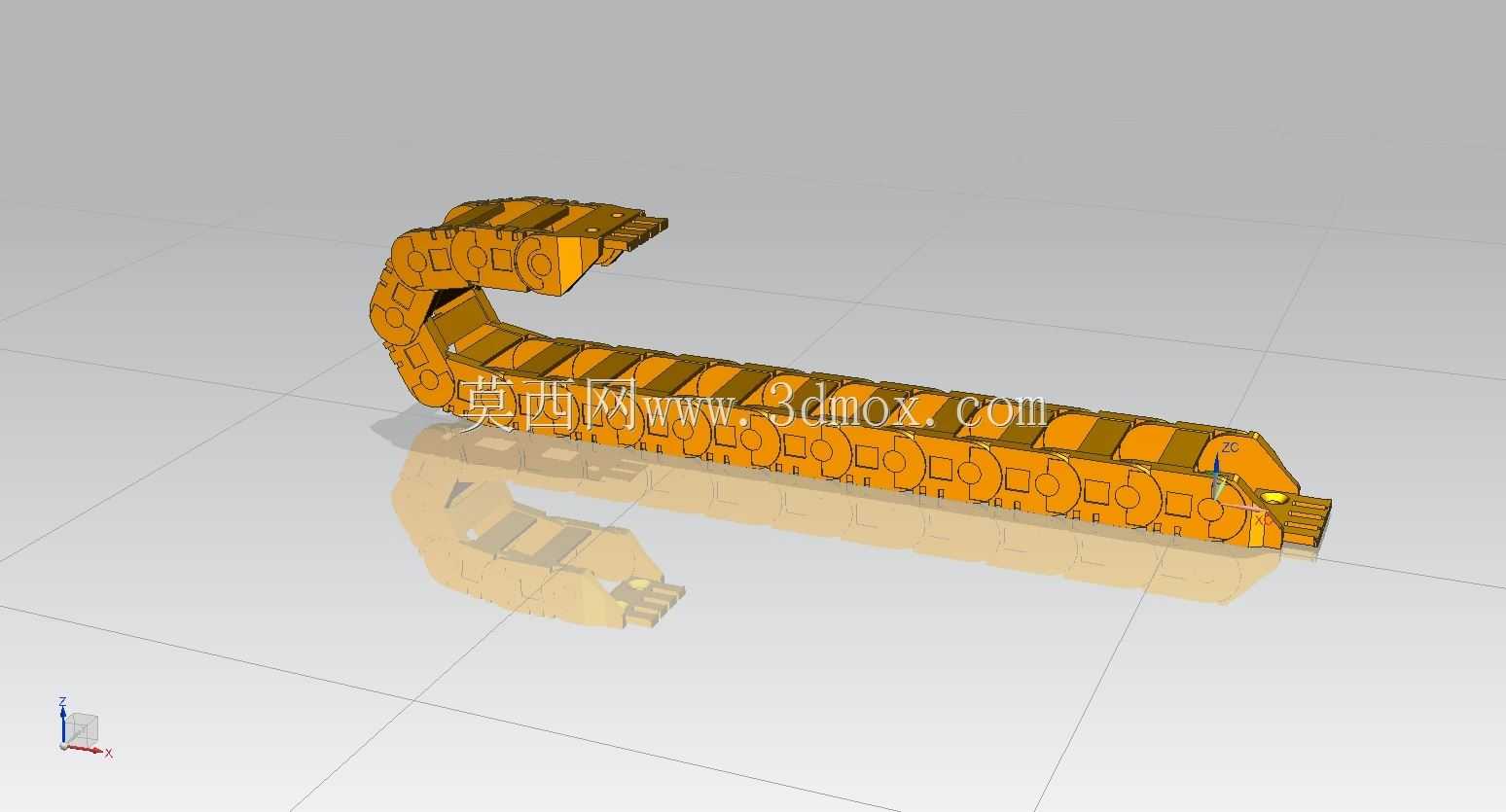

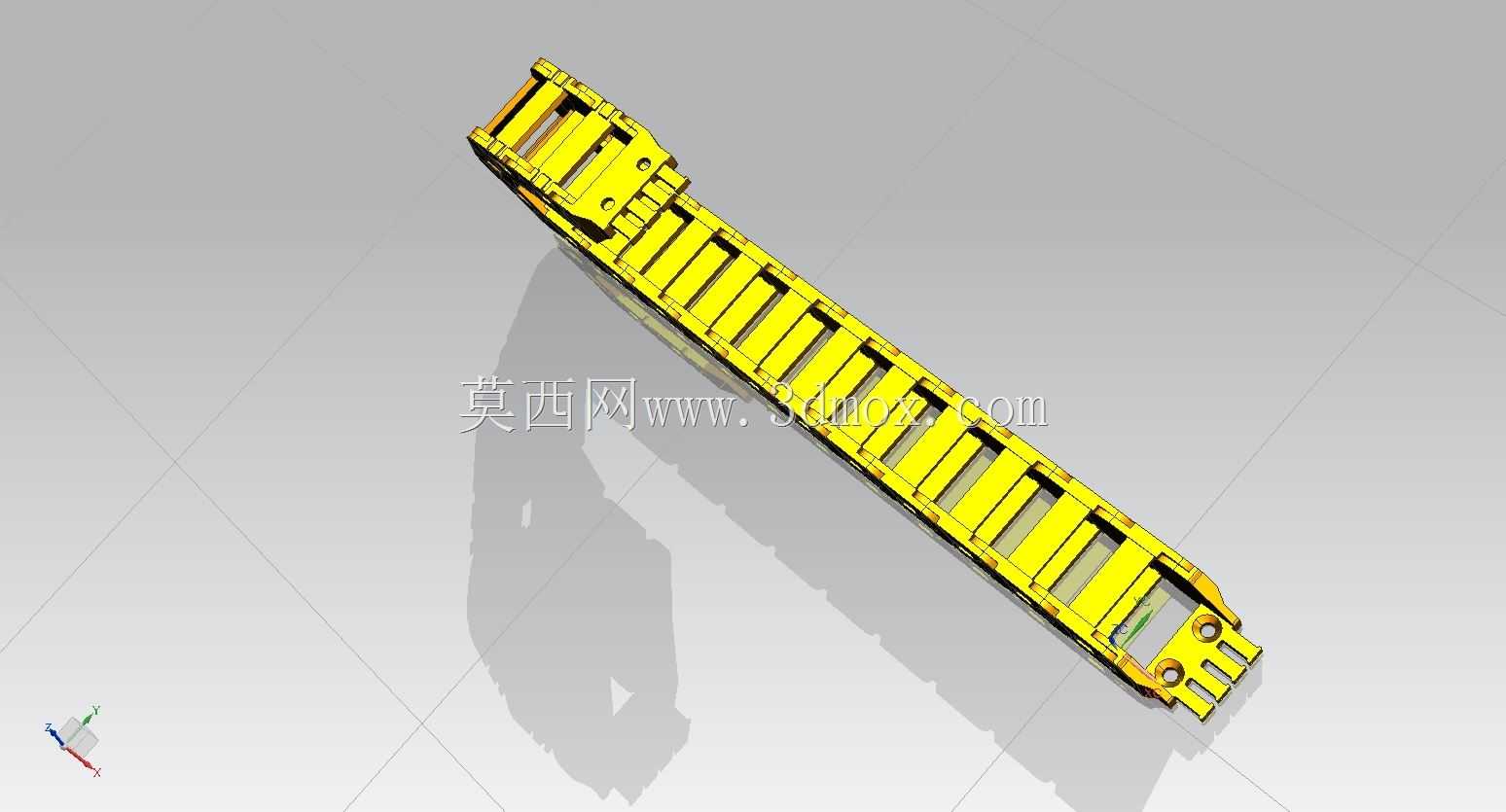

从结构设计逻辑来看，这款防护拖链采用多节单元拼接的组合形式，每一节单元都可以围绕连接销轴实现小角度相对转动，多节串联后就能形成大曲率半径的弯折形态，弯折半径的设定充分考虑了内置线缆的最小允许弯曲半径，避免管线在拖链弯折过程中出现过度弯折导致的线芯断裂、管路折堵问题。每一节单元都设置了可开合的槽盖结构，安装维护时可以直接掀开盖板完成内置管线的排布与更换，不需要将整根拖链完全拆解，大幅降低后期运维的操作难度。

拖链的两端分别设计了固定安装端，一端固定在设备的静止基座位置，另一端固定在设备的移动运动部件上，安装时需要根据设备的实际运动行程确定拖链的总长度，预留足够的运动余量避免拖链在行程极限位置出现拉扯受力。拖链的内腔宽度、高度尺寸需要根据内置管线的总排布数量、单根管线的外径来匹配选型，确保所有管线排布后留有适当间隙，避免运动过程中管线之间相互摩擦。拖链的上下接触面做了耐磨结构设计，长期往复运动过程中可以降低自身结构的磨损速率，部分重载应用场景下还可以在拖链内部加装分隔片，将不同类型的管线（动力电缆、信号电缆、流体管路）分隔排布，避免不同管线之间的信号干扰，同时也能减少管路之间的摩擦损耗。

在实际安装布局时，需要注意拖链的弯折段要保持自然垂弯的形态，不能强行施加外力改变弯折曲率，同时拖链的安装平面要保持平整，避免拖链运动过程中出现侧向偏移、卡滞的问题。对于长行程应用场景，还可以配套加装拖链支撑导槽，避免拖链在长距离运动时出现下垂幅度过大、结构晃动的问题，保障运动过程的稳定性。
