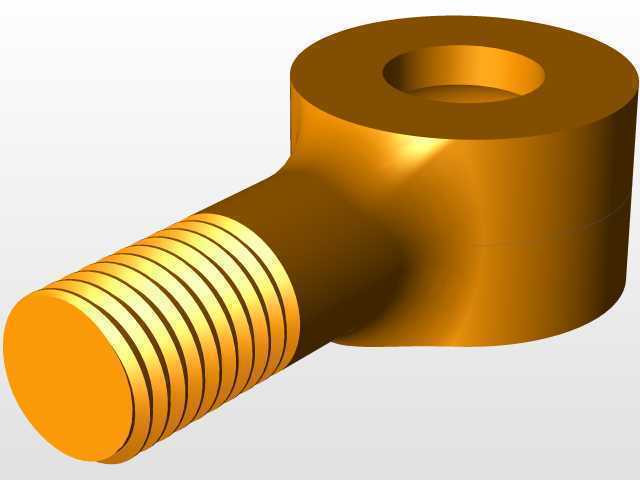

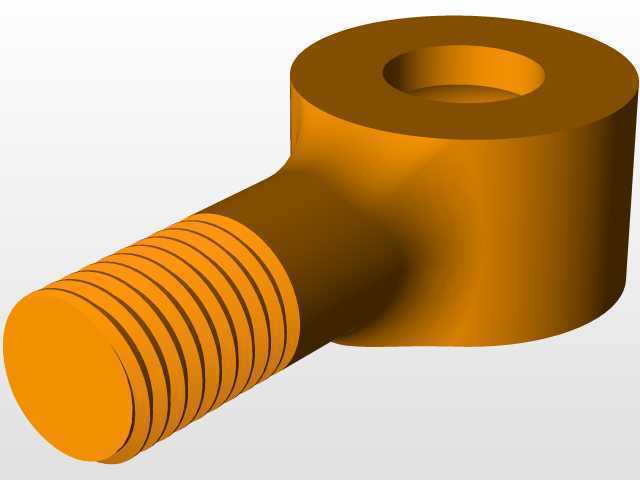

日常做底盘结构匹配时,这类筒式减震结构的安装边界是首先要卡的硬指标,上下吊耳的同轴度偏差不能超过0.2mm,否则装车后会出现偏磨异响,甚至早期断裂的问题。上端吊耳的内孔尺寸通常匹配M10或M12的连接螺栓,安装面到阻尼筒顶端的距离要留出至少15mm的缓冲间隙,避免极限压缩工况下上端连接座撞击筒身。下端吊耳的安装跨度要和转向节上的支架宽度完全匹配,连接螺栓的预紧扭矩要控制在35-40N·m,既要保证连接刚性,又不能压坏吊耳内部的橡胶衬套。

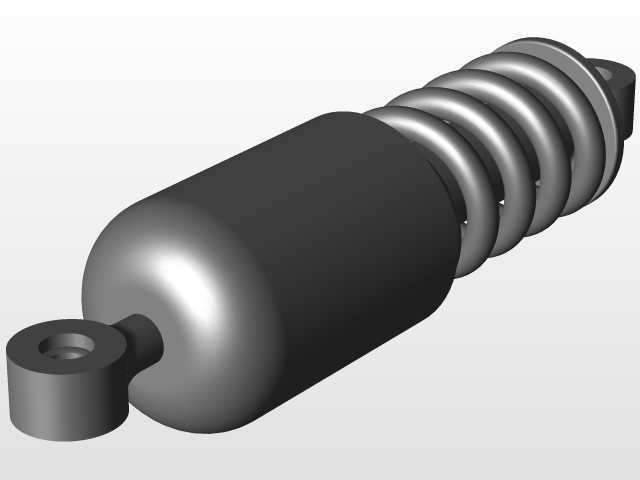

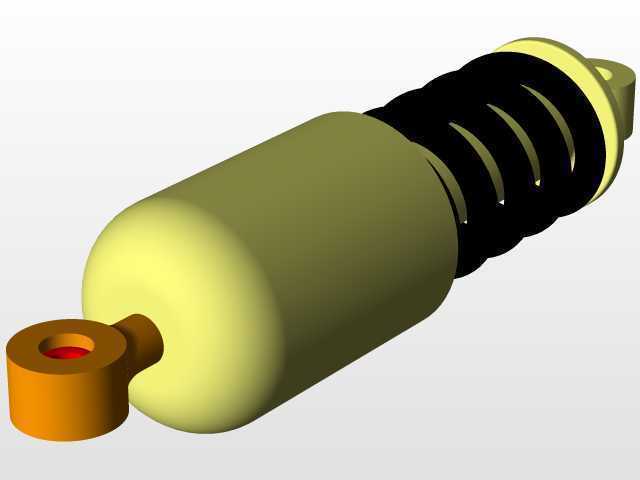

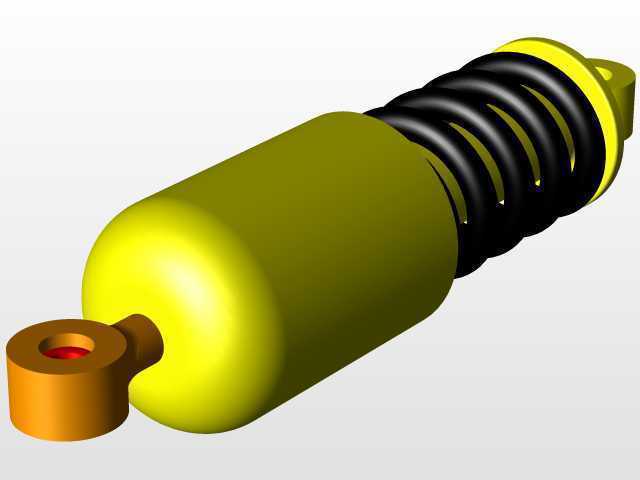

从功能逻辑上看,这个结构把螺旋弹簧和阻尼筒做了同轴集成,相比分离式布置能节省30%左右的安装空间,特别适合紧凑型乘用车的前麦弗逊悬架或者后扭力梁悬架使用。阻尼筒负责吸收路面冲击产生的振动能量,通过内部液压油的节流作用把动能转化为热能散掉,螺旋弹簧则负责承载车身重量,同时缓和大幅度的冲击载荷,两者的参数匹配是设计核心——弹簧刚度选得太高会让底盘过于颠簸,刚度太低又会出现拉不住弹簧的情况,过弯时侧倾过大,刹车时点头严重。

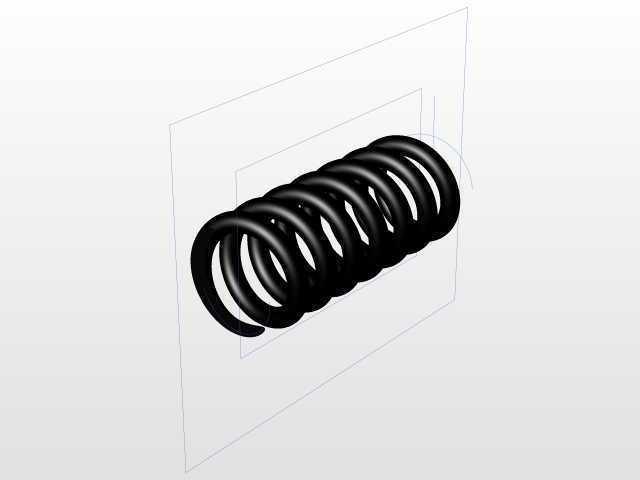

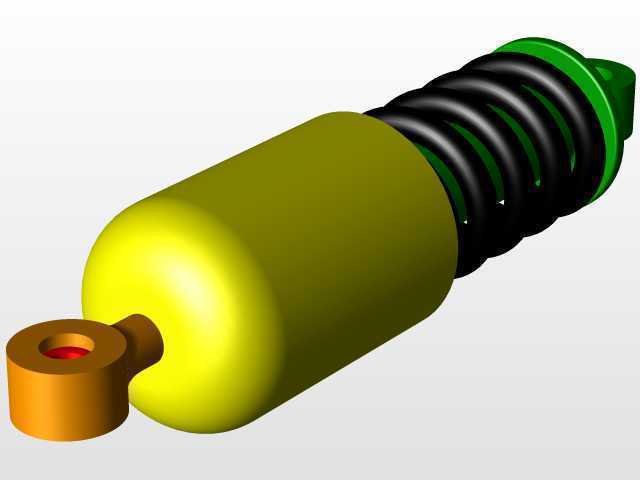

实际选型时还要考虑不同工况的适配,比如越野车型的减震器行程会比普通家用车长40%左右,阻尼阀系的调校也偏硬,能承受飞坡落地时的巨大冲击力;而城市代步车的阻尼调校偏软,主要过滤铺装路面的细碎振动,提升乘坐舒适性。这个数模里的弹簧两端做了并圈磨平处理,每端并圈数是1圈,能保证弹簧受力时不会出现偏斜,弹簧和阻尼筒之间预留了2mm的间隙,避免运动过程中出现摩擦异响。
设计这类结构时,还要考虑防尘和密封的问题,阻尼筒的外露活塞杆表面粗糙度要达到Ra0.8以下,表面镀硬铬处理,硬度不低于HV800,能抵御砂石飞溅的磨损,外面的防尘罩要完全覆盖活塞杆的外露行程,避免泥水进入油封导致漏油。下端的缓冲块是聚氨酯材质,在悬架压缩到极限行程时起到软限位的作用,避免金属部件直接硬撞击,这个缓冲块的压缩量要控制在自身高度的30%以内,否则会失去缓冲效果。

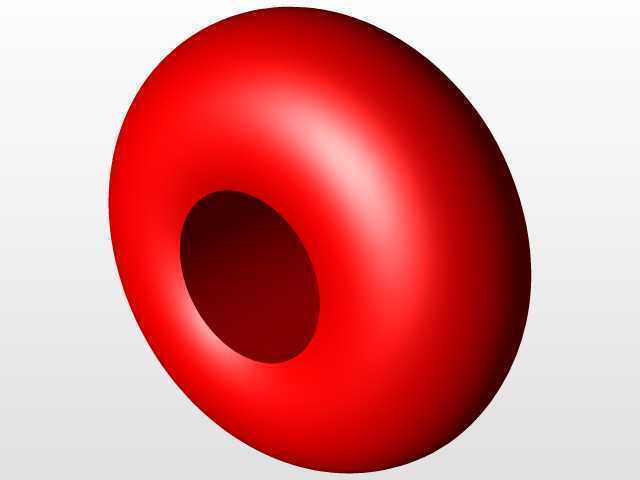

很多新手建模时容易忽略的是减震器的工作角度,在整车满载状态下,减震器的轴线和铅垂线的夹角最好不要超过10度,角度过大会让活塞杆承受额外的侧向力,加速油封磨损和活塞杆的偏磨,大幅缩短使用寿命。另外上下吊耳的橡胶衬套刚度也要匹配,径向刚度不能太高,否则会把路面的振动直接传递到车身,也不能太低,否则会影响悬架的响应速度,出现操控松散的感觉。

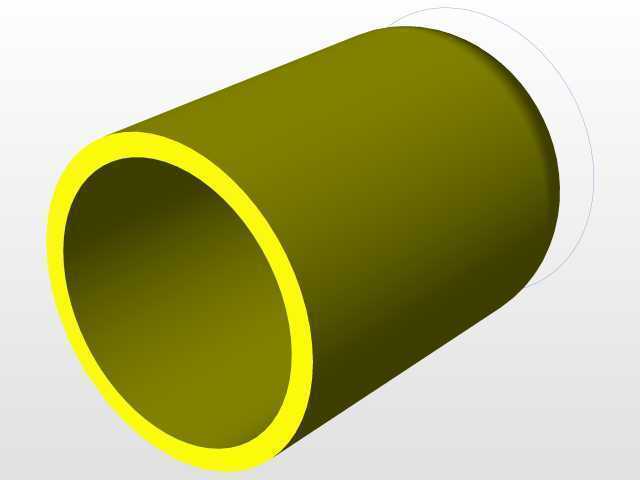

做运动校核的时候,要模拟悬架从最大伸长到最大压缩的全行程,检查减震器的长度变化是否和弹簧的压缩量匹配,最大伸长时弹簧不能出现松旷脱落的情况,最大压缩时弹簧的圈间间隙不能小于0.5mm,避免弹簧并圈产生冲击异响。阻尼筒的储油筒直径也要和安装空间匹配,不能和旁边的半轴、转向拉杆或者制动管路产生运动干涉,最小间隙要留足10mm以上,考虑到车辆行驶过程中的部件变形和安装误差。
这类集成式减震结构除了用在汽车上,也可以适配在电动自行车、摩托车的前后悬架上,还有部分工业设备的减震平台也会用到类似的结构,只是参数根据承载需求做调整,比如工业设备用的减震器阻尼更大,弹簧刚度更高,主要用来抵消设备运转时产生的持续振动,避免振动传递到地面影响周边精密设备的运行。
