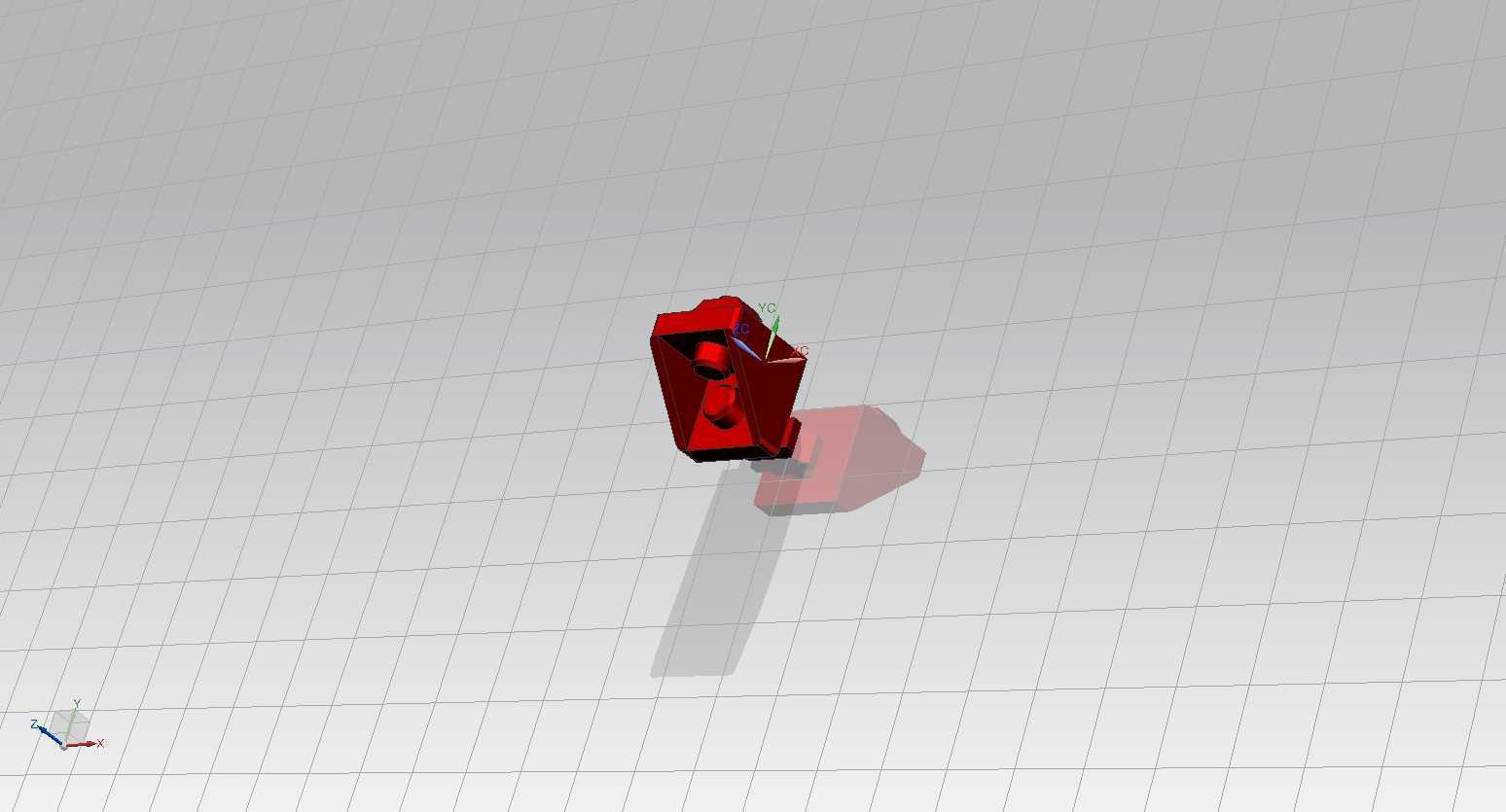

30x30规格工业型材连接固定支架

　　日常做非标设备框架搭建的时候，30系列铝型材的连接固定一直是结构设计里高频碰到的需求，这款适配30x30规格型材的支架，就是针对这类场景做的结构件。先从实际安装边界说，它的基准安装面完全贴合30x30型材的端面尺寸，安装孔位对齐型材的标准槽道间距，不需要额外扩孔或者现场改制，直接用配套的T型螺栓就能完成锁紧，安装的时候不会出现孔位错位导致的装配应力，这点在做连续框架拼接的时候优势很明显，尤其是长距离输送线的侧边支撑、设备防护栏的转角固定，能省掉很多现场配做的工序。

　　从功能特性上看，这个支架不是单纯的平面连接片，它带了90度的弯折支撑结构，两个垂直的安装面分别对应两个方向的型材固定，既可以做同平面型材的端面对接，也能做垂直方向的型材转角连接，弯折处做了圆弧过渡处理，没有尖锐的应力集中角，在设备长期运行有振动的工况下，不会因为应力集中出现焊缝或者本体开裂的问题。之前做小型自动化分拣线的侧边导条安装时，试过用普通的角码连接，因为角码的支撑面太窄，导条受物料冲击的时候容易出现偏移，换用这款支架之后，它的支撑面宽度和型材侧面完全贴合，受力面积比普通角码大了近一倍，导条的固定稳定性提升很明显，连续运行几个月都没有出现松动移位的情况。

　　设计思路上，这款支架没有做多余的冗余结构，整体壁厚是按照常规工业框架的承重要求做的，既不会因为壁厚太薄导致受力变形，也不会因为壁厚过大增加不必要的重量和材料成本。支架上的安装孔做了沉头处理，螺栓锁紧之后螺帽完全沉在孔内，不会突出支架表面，避免后续安装外围护板的时候出现干涉，这点细节在做设备外封板安装的时候很实用，不需要额外给螺帽留避让空间，护板可以直接贴在型材表面安装，整体外观更规整。

　　实际应用场景里，除了常规的铝型材框架搭建，它还可以用在小型工作台的层板支撑、设备走线槽的固定、传感器安装支架的转接等位置，因为它的安装基准统一，只要是适配30x30型材的安装位置，都可以直接用它做连接固定，不需要单独设计加工定制连接件。之前做小型检测设备的机架时，上层的仪器安装板需要和型材框架做垂直固定，一开始打算自己铣削定制连接块，后来发现用这款支架直接就能满足固定需求，四个支架分别固定在型材的四个角，安装板的平面度完全能达到仪器的安装要求，省掉了定制加工的周期和成本。

　　从受力角度分析，这款支架的弯折边高度做了优化，既保证了垂直方向的支撑强度，又不会因为弯折边过高影响其他部件的安装空间，在做悬空部件的支撑时，比如小型气动元件的安装、气管走线架的固定，它的承重能力完全能满足常规工况的需求，不会出现下弯变形的情况。安装的时候不需要复杂的工装，只要把两个安装面分别贴紧对应的型材表面，穿入T型螺栓预紧之后，调整好位置再锁紧就可以，普通的装配工人不需要看复杂的装配说明就能完成安装，能有效提升设备的装配效率。

　　另外，支架的表面处理是按照工业配件的常规要求做的，表面平整没有毛刺，不会在装配的时候划伤操作人员，也不会因为表面有凸起导致安装面贴合不紧。在做设备改造的时候，这款支架的适配性也很强，只要原有框架是30x30规格的型材，不需要改动原有框架的结构，直接加装这个支架就能拓展新的安装位置，比如后期要在原有输送线上加装扫码枪、光电传感器等部件，不用重新焊接或者打孔，直接用这个支架做转接就能固定，改造的工作量很小，也不会破坏原有框架的结构强度。
