壁挂式工业触控交互终端结构设计

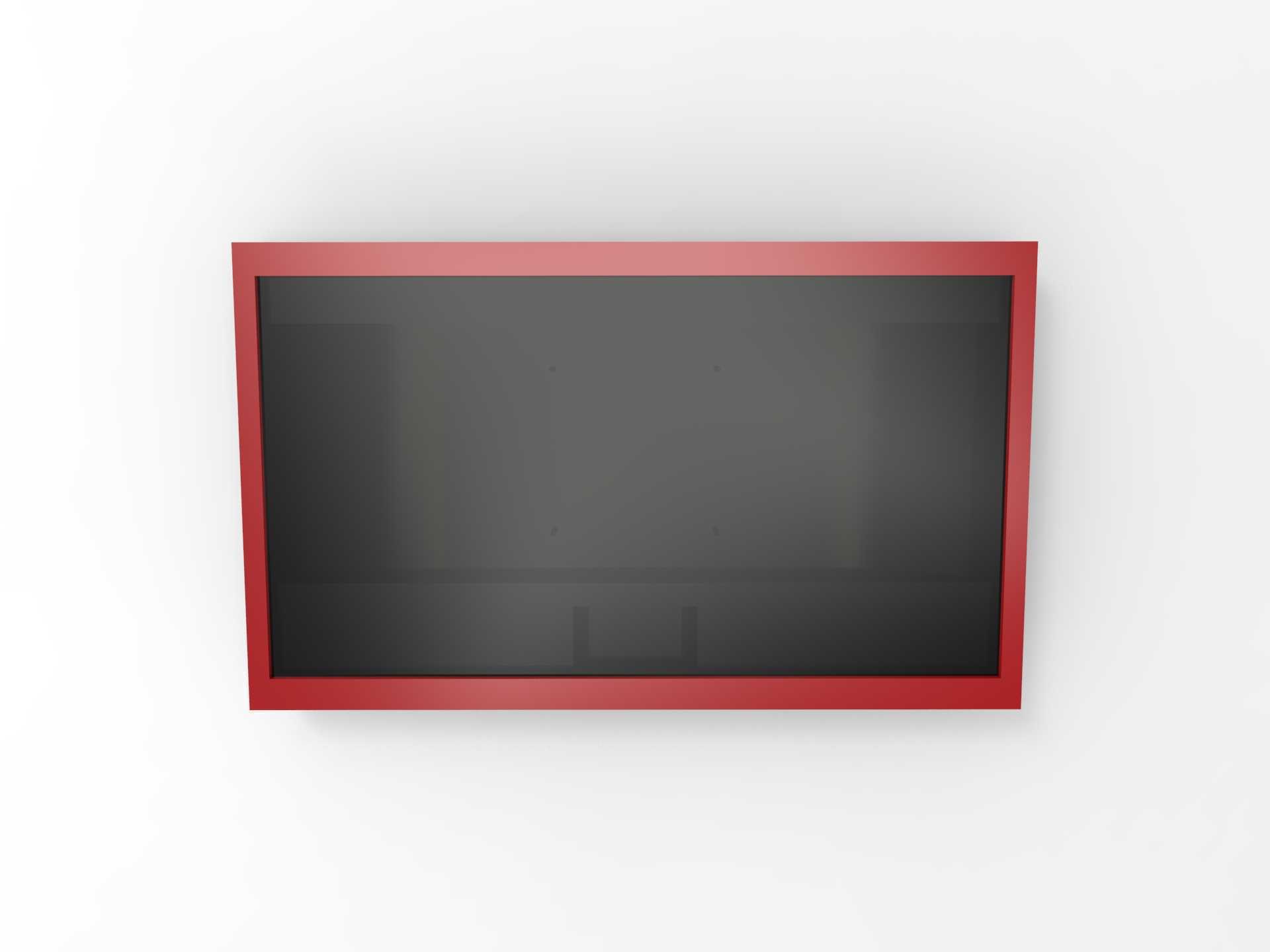

　　这款壁挂式触控交互终端的结构设计，首先围绕工业现场的人机交互需求展开，区别于消费级显示设备，其外框采用窄边包覆的刚性结构设计，红色涂装的金属外框在保证结构强度的同时，也能在车间、产线等复杂环境中具备更高的辨识度，方便操作人员快速定位交互点位。从安装边界来看，设备整体采用矩形薄型化布局，背部预留标准壁挂安装孔位，适配常规的墙面挂装支架，安装时仅需保证墙面承重满足设备整体载荷即可，无需额外定制复杂的安装基座，大幅降低现场部署的改造成本。

　　在功能特性层面，该终端将触控采集层与显示层做了一体化贴合设计，减少了层间空隙带来的光线折射问题，在车间强光环境下也能保证显示内容的清晰可读，触控层采用电容感应原理，支持戴工业防护手套操作，适配生产现场操作人员佩戴劳保手套的使用习惯，避免频繁摘戴手套带来的操作效率下降。外框的边角做了小圆弧过渡处理，没有尖锐的凸起结构，防止人员在设备周边走动时发生磕碰划伤，符合工业设备的安全设计规范。

　　从设计思路上，这款设备没有采用消费级显示器的超薄极致设计，而是在结构内部预留了足够的散热空腔，背部设置隐蔽式的对流散热槽，在设备长时间连续运行的工况下，内部电路产生的热量可以通过自然对流快速导出，无需额外加装散热风扇，既降低了运行噪音，也避免了风扇进灰带来的设备维护需求，适配多粉尘、长时间连续开机的工业使用场景。外框与屏幕的衔接处采用嵌入式密封结构，可阻挡日常的飞溅液体与浮尘进入设备内部，满足普通工业场景的防护等级要求。

　　在实际应用场景中，这类触控终端可部署在生产线工位旁，作为生产数据录入、设备参数调整、作业指导书展示的交互载体，也可安装在设备控制柜面板上，替代传统的按键式操作面板，实现更直观的图形化操作界面；在公共服务场景中，也可作为自助查询终端的显示交互单元，壁挂安装的形式不占用地面空间，适合走廊、大厅等墙面空间充足的区域部署。设备的屏幕占比经过反复调整，在保证外框结构强度的前提下尽可能扩大显示区域，既避免了外框过宽带来的视觉笨重感，也防止外框过窄导致结构刚性不足，在运输、安装过程中发生屏幕挤压碎裂的问题。

　　从结构细节来看，屏幕与外框之间设置了缓冲减震胶条，在设备受到轻微外力碰撞时，胶条可以吸收冲击能量，避免屏幕直接受到刚性冲击导致破损。设备的接口全部集中布置在背部下方区域，接线完成后线缆可以顺着墙面自然下垂，不会在设备正面露出杂乱的线缆，保持安装后的整体整洁度，同时接口位置远离散热区域，避免线缆长期受热加速老化。整体结构的装配采用模块化设计，外框通过紧固件与背部安装板连接，后期维护时仅需拆卸正面的固定螺丝即可完成内部电路的检修更换，无需将整个设备从壁挂支架上拆下，大幅降低后期运维的操作难度。
