带安装耳流线型导流罩结构设计

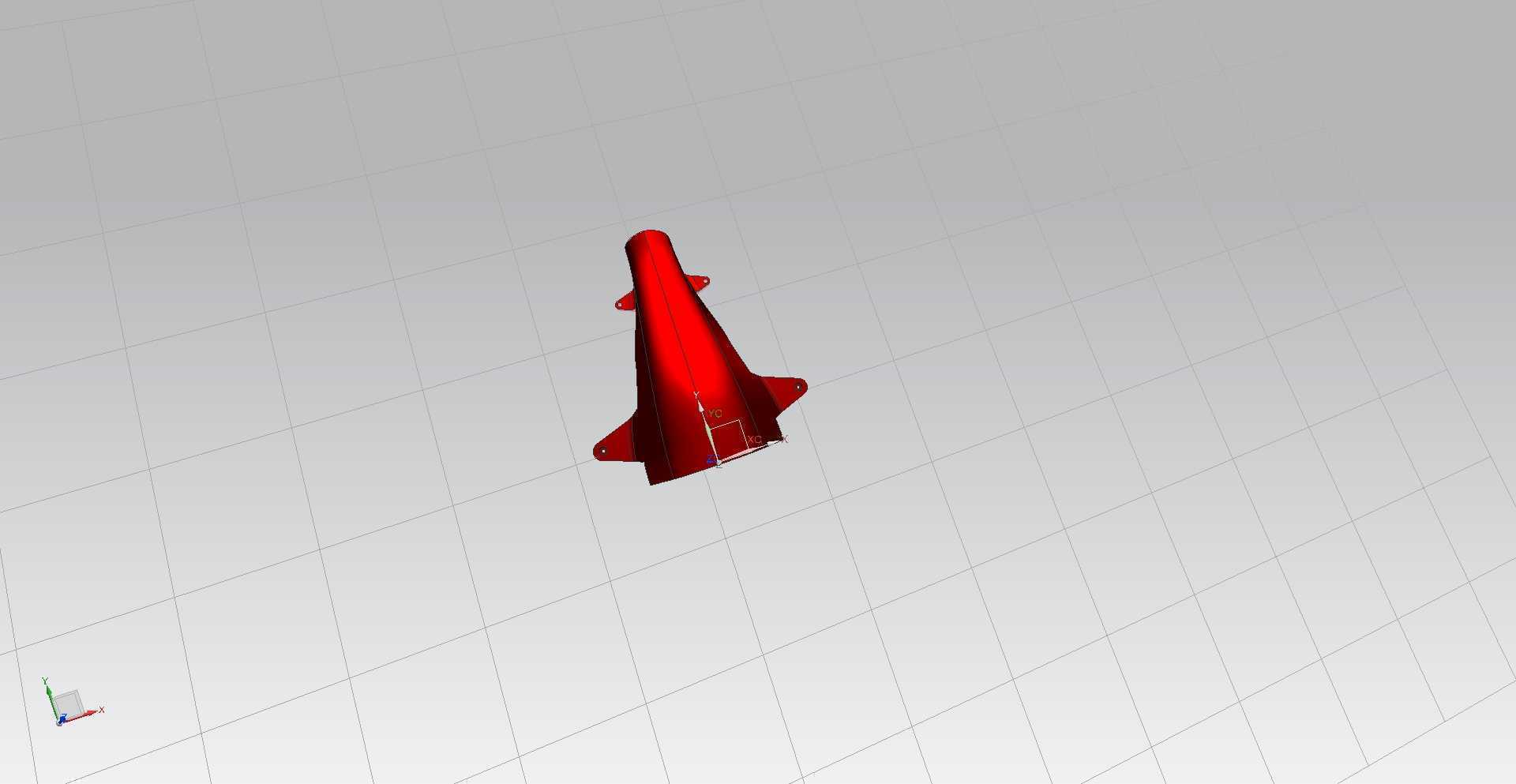

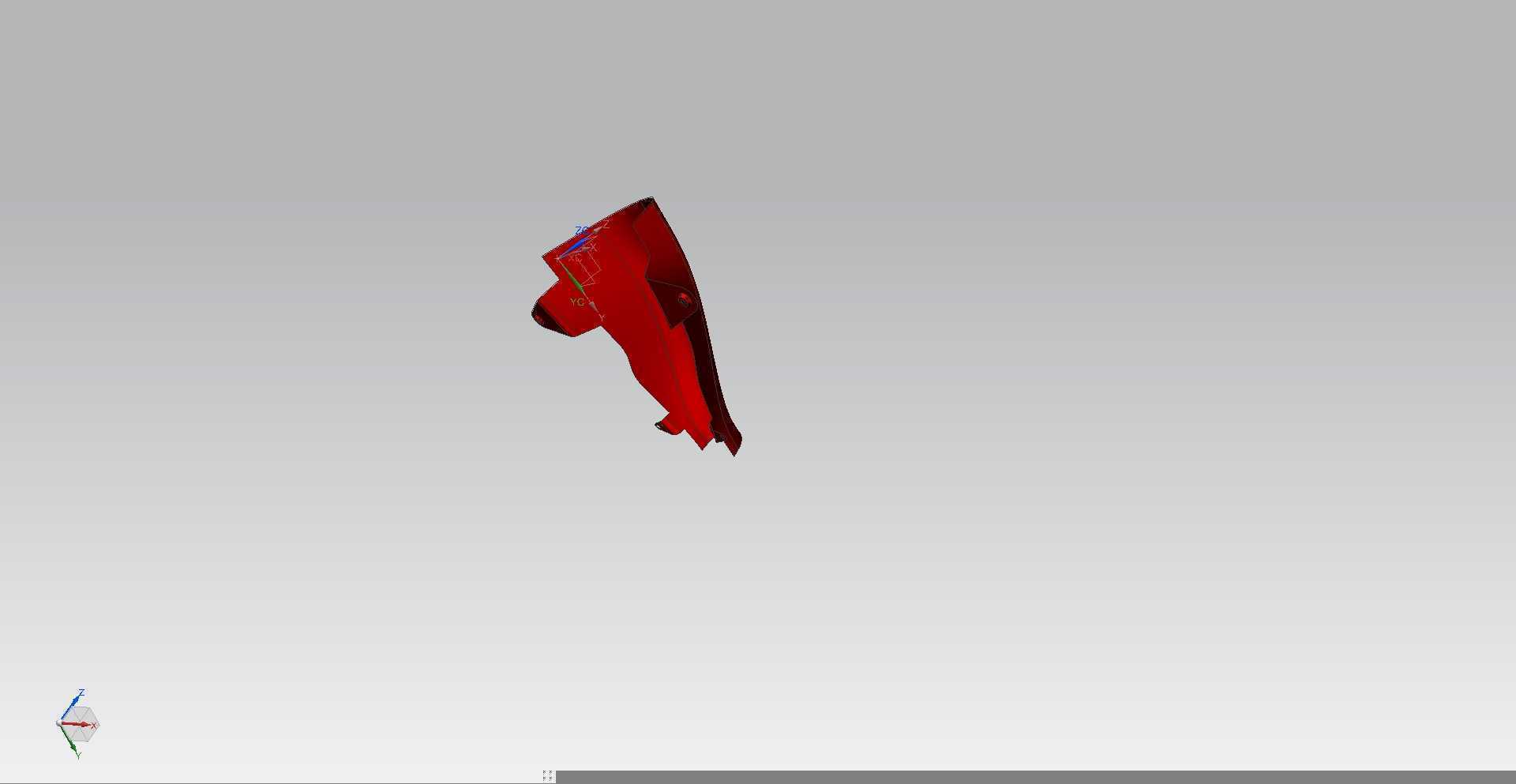

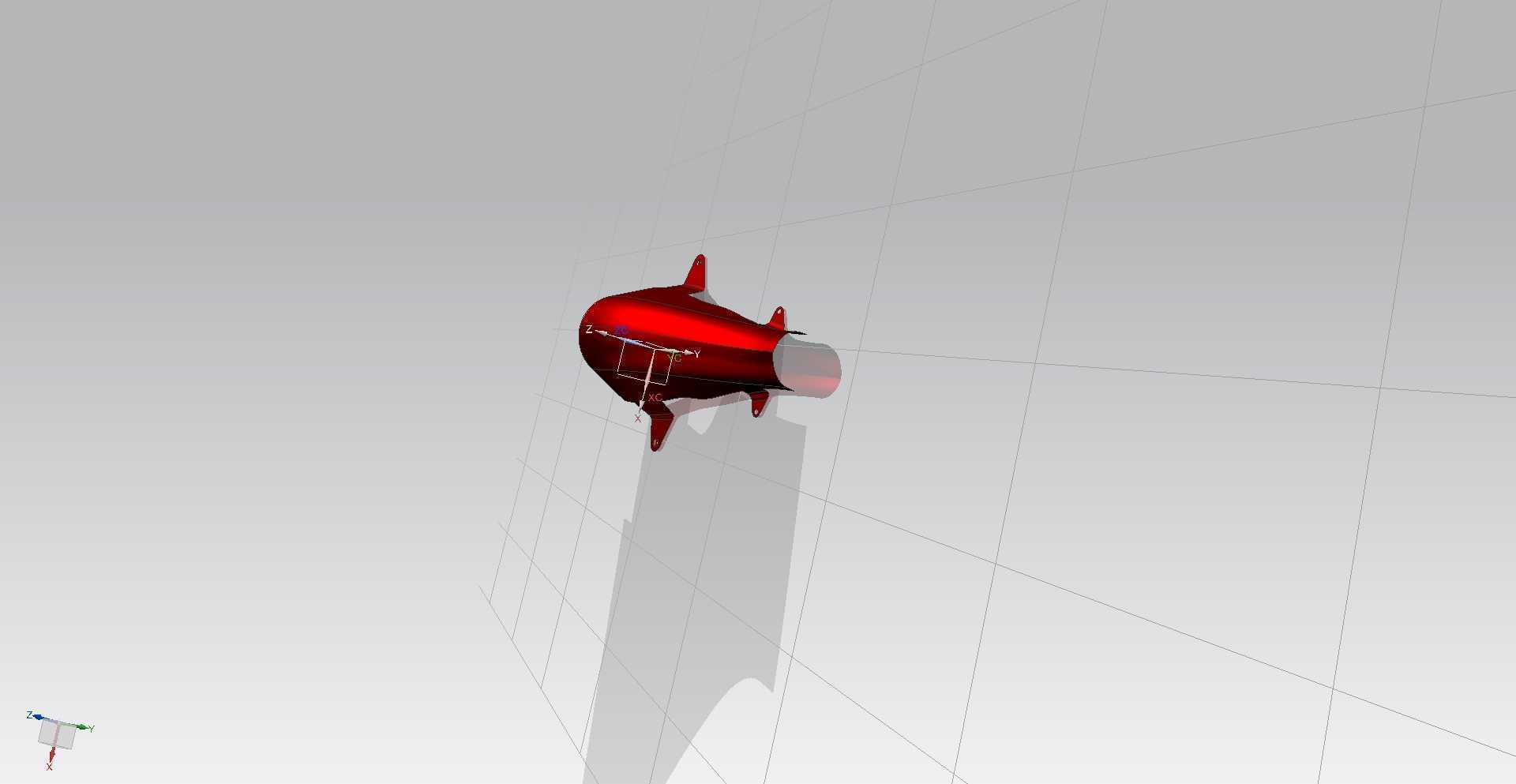

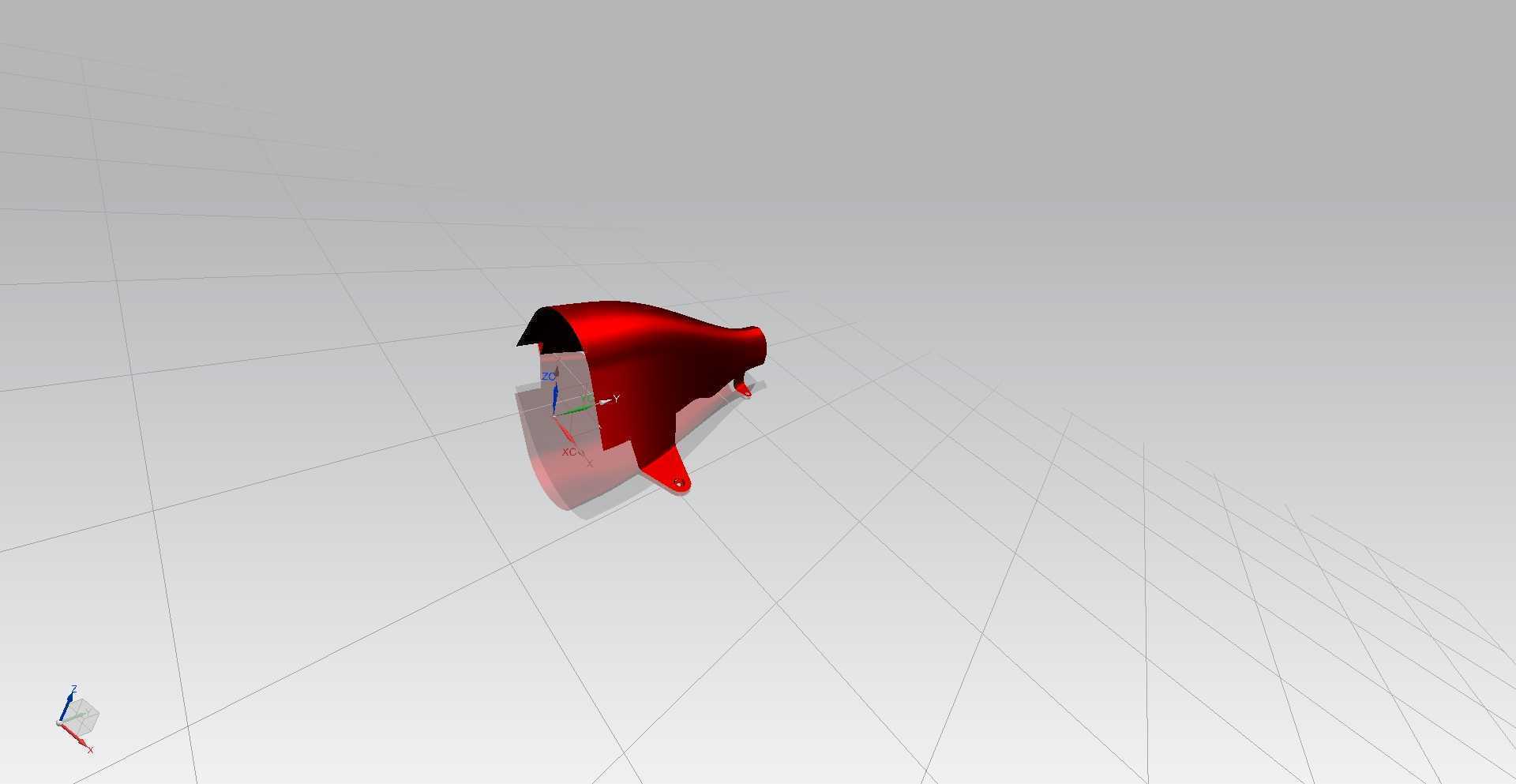

　　这类带侧置安装耳的流线型导流结构，常见于小型动力设备外露旋转部件的外侧防护场景，比如小型航模动力组前端、户外便携风机出风口、小型竞速类载具的动力舱整流段，核心作用是梳理流经部件表面的气流走向，降低高速运动或气流高速通过时产生的紊流阻力，同时隔绝内部旋转构件与外界的直接接触，避免杂物卷入、人员误触的风险。从结构细节来看，主体采用连续变曲率的锥形曲面设计，曲面从大直径开口端向小直径端平滑过渡，没有出现曲率突变的折角，这种设计一方面能让气流顺着曲面顺滑导出，避免局部涡流带来的阻力激增与振动噪音，另一方面曲面的等厚设计也能在保证结构强度的前提下，尽可能降低构件自身重量，适配对重量敏感的小型载具、便携设备的使用需求。

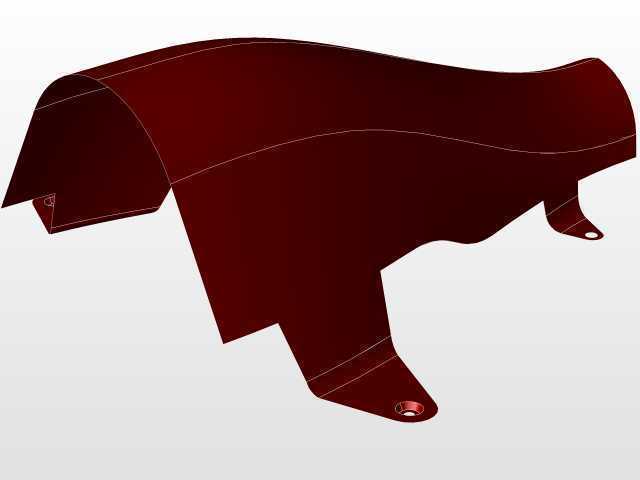

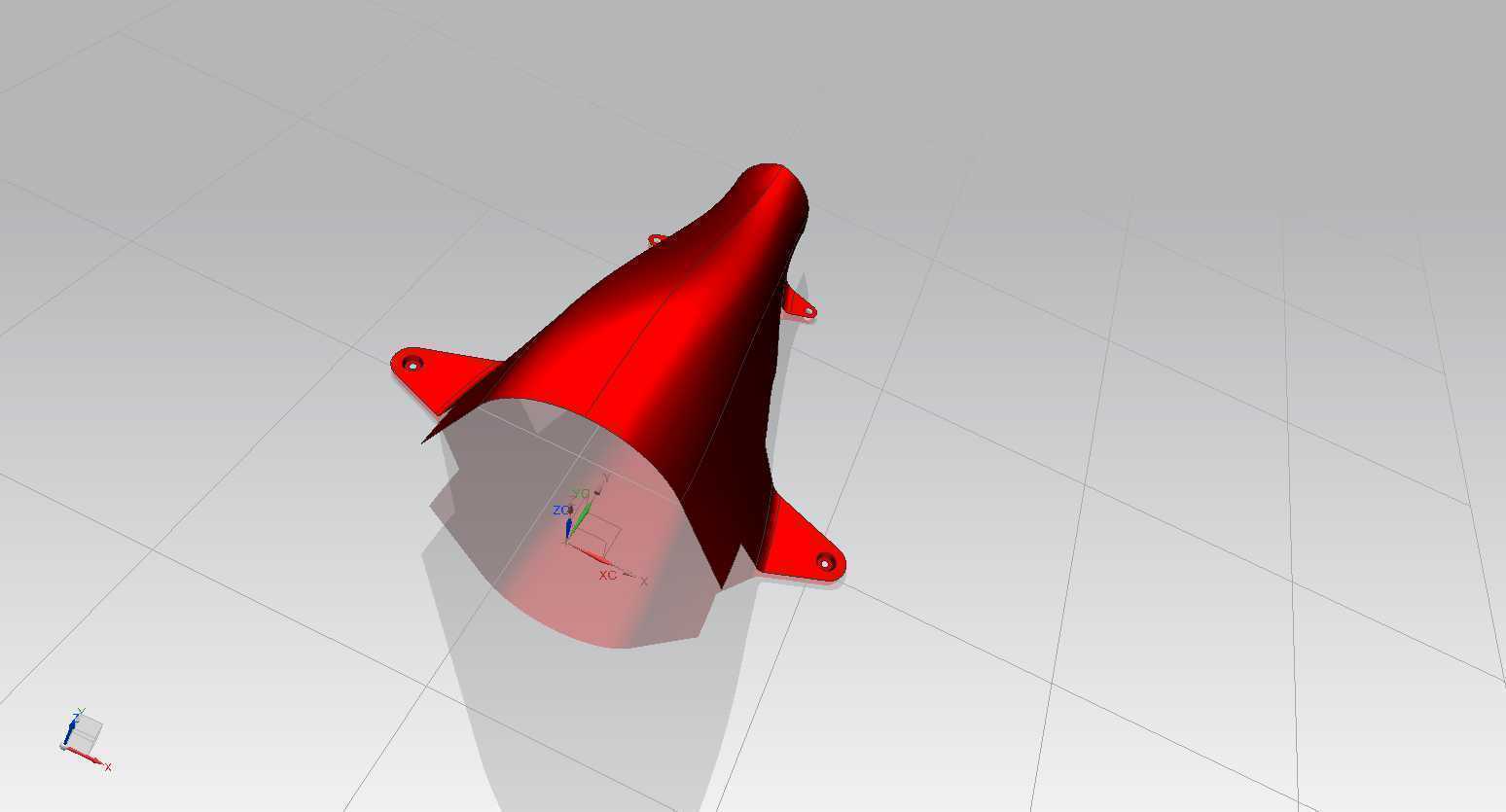

　　三个沿周向均匀分布的安装耳从主体曲面根部向外延伸，每个安装耳上都预制了同轴的安装通孔，安装耳与主体曲面的衔接位置做了圆弧过渡处理，没有直角连接的应力集中点，能避免设备运行过程中振动带来的连接部位开裂问题。设计这类构件时，首先要匹配内部被包覆部件的最大外轮廓尺寸，确定大端开口的内径边界，保证内部构件与壳体内壁之间留有足够的安全间隙，避免运行过程中出现剐蹭；小端的直径则要根据气流通过的流量需求确定，保证过流面积匹配设备的气流量参数，不会出现气流憋压的问题。安装耳的伸出长度需要适配安装基座的孔位分布，安装孔的直径要匹配常用的紧固件规格，同时安装耳的贴合面要做平面度处理，保证安装时壳体与基座能够紧密贴合，避免出现安装倾斜导致的导流方向偏移。

　　曲面的壁厚设计需要兼顾刚性与重量，采用均匀壁厚的设计思路，避免壁厚差异带来的成型过程中收缩变形问题，不管是采用注塑成型还是钣金冲压、3D打印加工，均匀壁厚都能有效降低加工难度，提升成品的尺寸精度。在实际安装场景中，这类导流罩通过三个安装耳上的紧固件直接固定在设备基座上，安装拆卸不需要额外的专用工装，维护时松开紧固件即可直接拆下，对内部构件进行检修。壳体的外表面做光滑处理，没有多余的凸起结构，能进一步降低气流摩擦阻力，同时光滑表面也不容易积灰，户外使用时雨水能顺着曲面自然流下，减少污渍残留对表面光洁度的影响。需要注意的是，这类导流结构的曲面分型线要顺着气流方向设置，避免分型线处的台阶迎着气流方向，否则会在台阶位置产生局部气流分离，

　　提升整体阻力。安装耳的位置要避开内部构件的维护操作空间，不能因为安装耳的遮挡导致日常维护时需要拆卸更多周边构件。在振动较大的使用场景下，还可以在安装孔位置加装橡胶减震垫，降低壳体与基座之间的振动传递，避免长期振动导致紧固件松动、壳体疲劳开裂的问题。从结构强度角度看，连续的曲面壳体本身具备较好的刚性，不需要额外在内部加设加强筋，就能承受常规的气流冲击与轻微的外力磕碰，不会出现明显的变形。如果应用在高速运动的载具上，还可以根据实际的气流仿真结果微调曲面的曲率分布，进一步优化导流效果，降低整体运行阻力，提升载具的续航或者运行效率。
