液压系统用活塞式上升控制阀结构设计

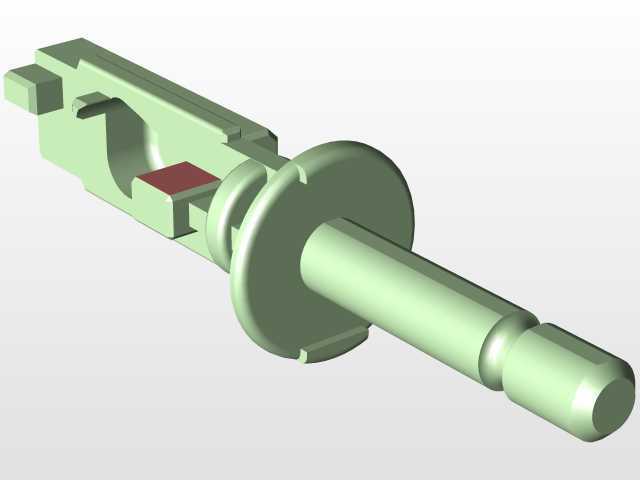

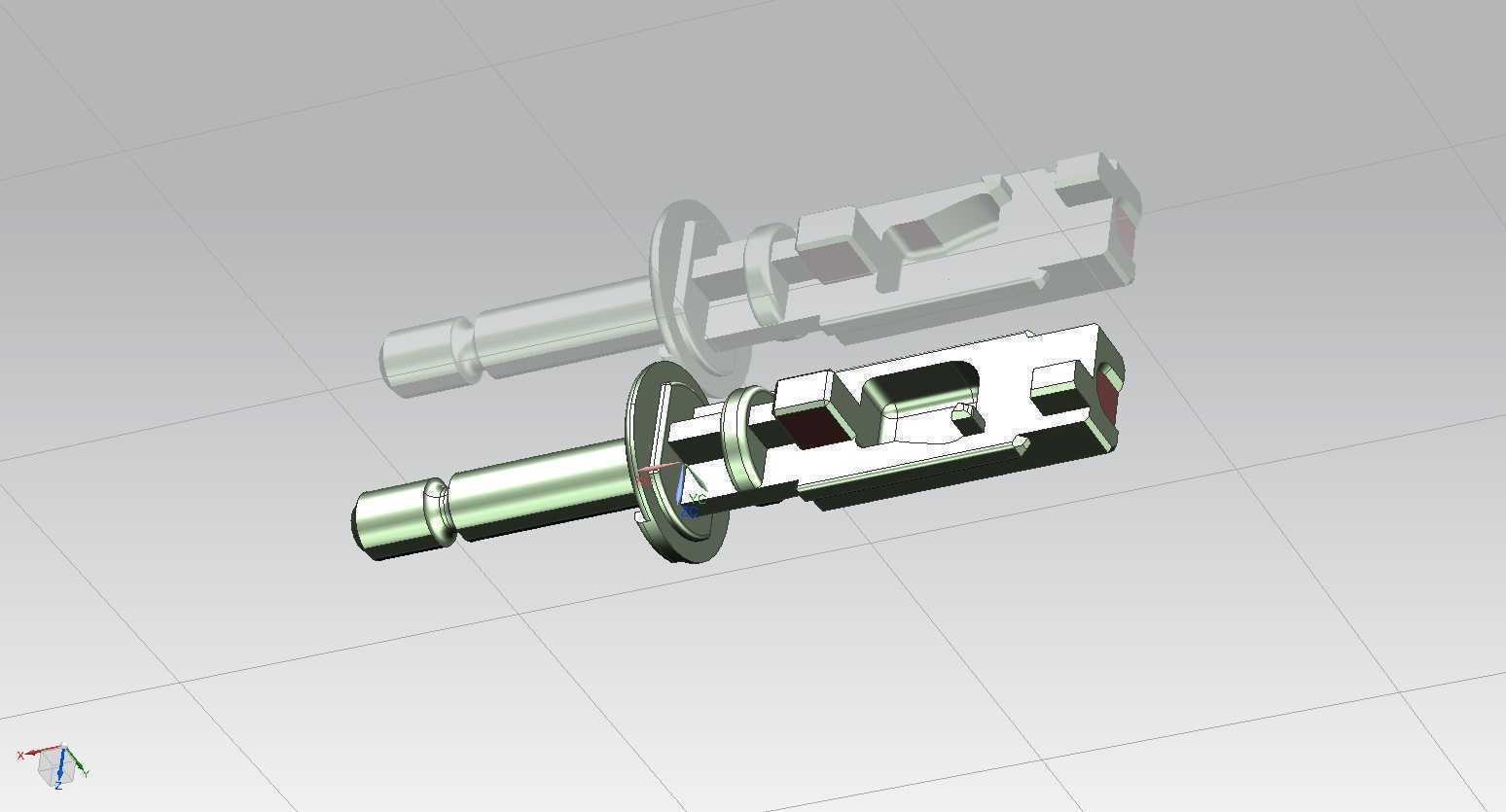

　　这款活塞上升阀主要应用在中小通径的液压回路、低压流体输送管路中，常见于小型液压站的执行元件供油路、润滑系统的供油控制支路，也可适配在气动控制回路里完成定向通断与流量调节的辅助功能，核心作用是控制管路内介质的定向导通，配合执行元件完成上升动作的行程控制，避免介质反向回流造成执行元件下坠或者动作失稳。从结构设计来看，整个阀件采用同轴式集成布局，核心运动部件为一体式加工的阀杆活塞组件，活塞段与阀杆采用同坯加工成型，减少了装配式结构的同轴度误差，也避免了多零件连接带来的松动风险，活塞环槽位置预留了密封件安装位，可根据输送介质的特性选配丁腈橡胶、氟橡胶或者填充聚四氟乙烯材质的密封圈，适配不同温度、不同腐蚀特性的介质工况。

　　阀杆的伸出端做了阶梯轴设计，最外端的细轴段用于连接外部驱动件，不管是搭配手动拨杆、电磁驱动衔铁还是气动推杆，都能通过轴端的卡槽或者螺纹孔完成快速连接，中间的轴肩位置做了表面淬硬处理，硬度达到HRC42-48，减少长期往复运动带来的磨损，提升阀件的整体使用寿命。阀体的流道采用直通式布局，介质从阀的侧端进油口进入后，直接作用在活塞的承压端面上，当阀杆受驱动向上抬升时，活塞段离开密封阀座，介质即可顺着阀腔流向出口端，这种流道设计的流阻系数比直角式阀件低30%左右，适合对压力损失有严格要求的回路设计。在安装边界上，整个阀件的安装法兰采用标准的两孔定位布局，法兰端面的密封槽尺寸适配常规的O型圈规格，安装时不需要额外加工定制密封件，

　　阀件的整体轴向尺寸控制在紧凑范围内，安装时预留的轴向运动空间只需要比阀杆最大行程多5mm即可，不会占用过多的安装空间，适合集成在阀岛或者紧凑式液压动力单元里。设计过程中特意做了运动干涉校验，阀杆抬升到最大行程位置时，活塞的上端面不会与阀腔的上内壁发生碰撞，同时活塞下端的密封面也不会完全脱离导向段，保证运动过程中始终有足够的导向长度，避免阀杆出现偏磨导致密封失效。阀腔内部的导向段长度占到活塞总长度的1.2倍，即使在介质带有少量杂质的工况下，也能保证阀杆运动的同轴度，不会出现卡滞现象。在功能特性上，这款阀的活塞承压面积经过精准计算，在额定工作压力下，驱动端只需要施加很小的作用力就能完成阀的开启动作，

　　不管是手动操作还是搭配小功率的电磁驱动头，都能可靠完成动作，降低了驱动部件的选型成本。阀座的密封面采用锥面与平面结合的设计，关闭状态下活塞下端的平密封面压合在阀座的平面上，锥面部分起到辅助导向和截流的作用，即使介质里带有微小的固体颗粒，也能在关闭过程中被介质冲离密封面，减少密封面被颗粒划伤的概率，提升密封可靠性。在实际选型应用中，这款阀可以根据管路的通径需求调整活塞的直径，不需要改动整体的安装连接尺寸，就能适配不同流量等级的回路，减少了同系列阀件的安装规格种类，方便设备厂家做标准化选型。另外，阀杆外露部分做了防尘密封设计，在阀杆伸出端的位置设置了防尘圈安装槽，可以选配双唇口防尘圈，阻止外界的灰尘、切削液等杂质进入阀腔内部，适合用在工程机械、机床设备这类工作环境存在较多杂质的场景。整个阀件的所有棱边都做了R0.3-R0.5的圆角处理，避免装配过程中划伤密封件，也减少了介质流动过程中的涡流损失，流道内壁的粗糙度控制在Ra1.6以下，降低介质流动时的阻力，同时减少杂质在流道内壁的附着。
