小型精密多工位磨削加工设备结构

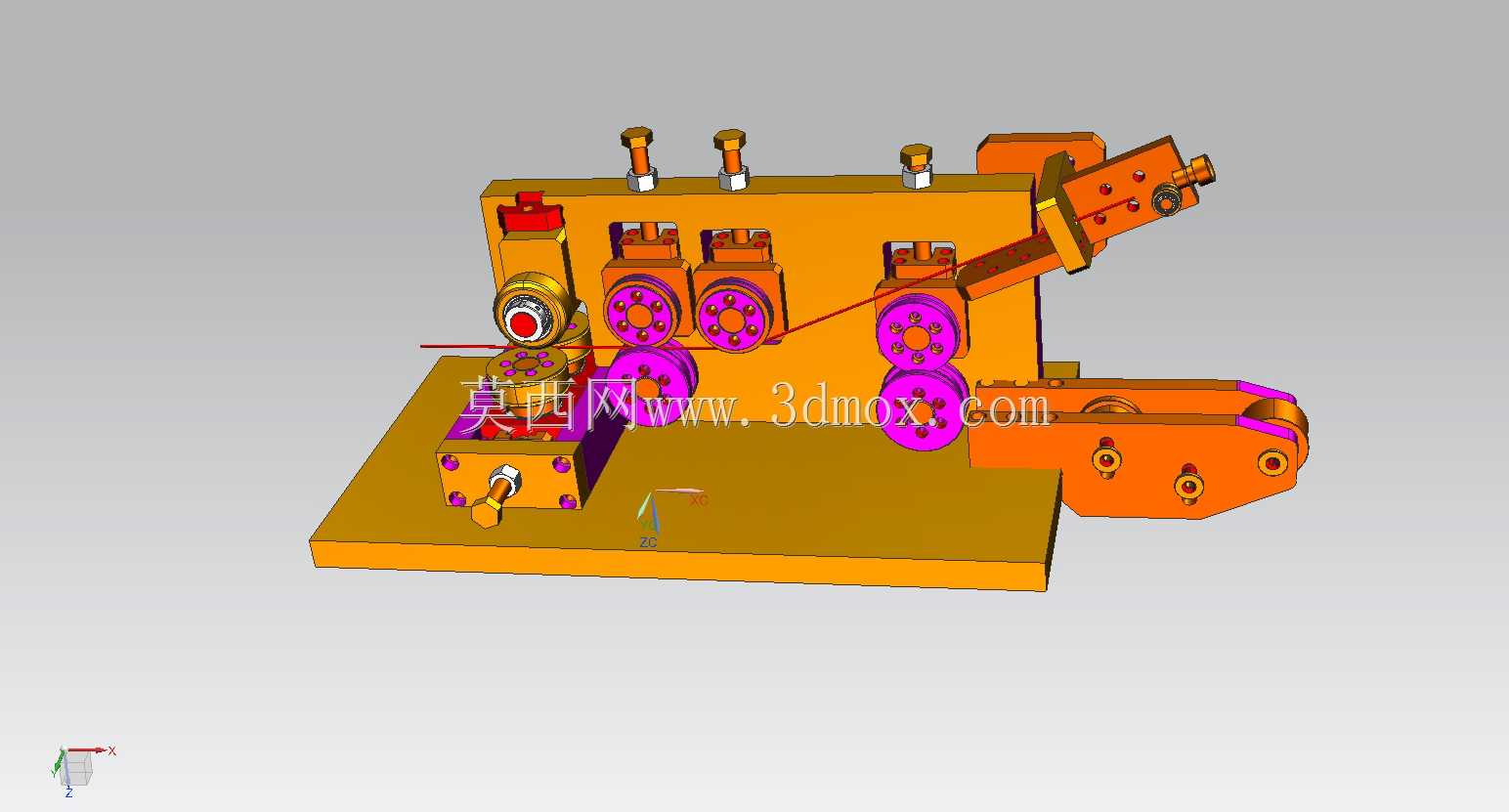

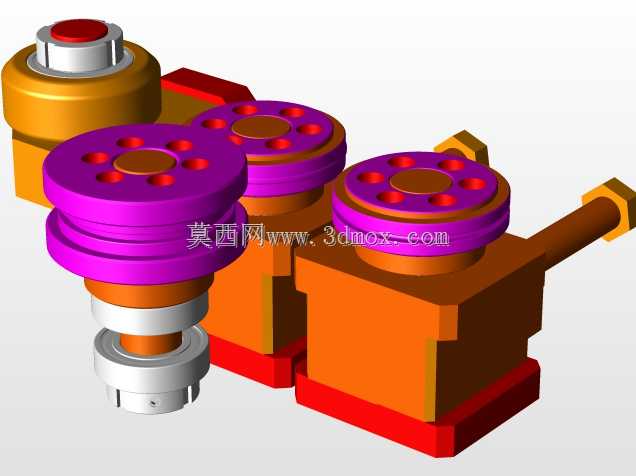

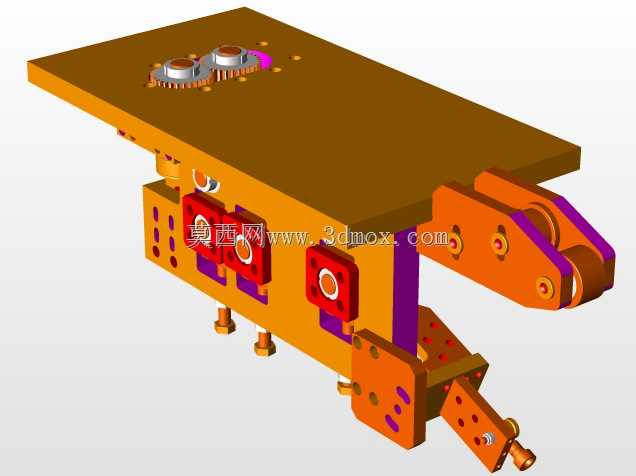

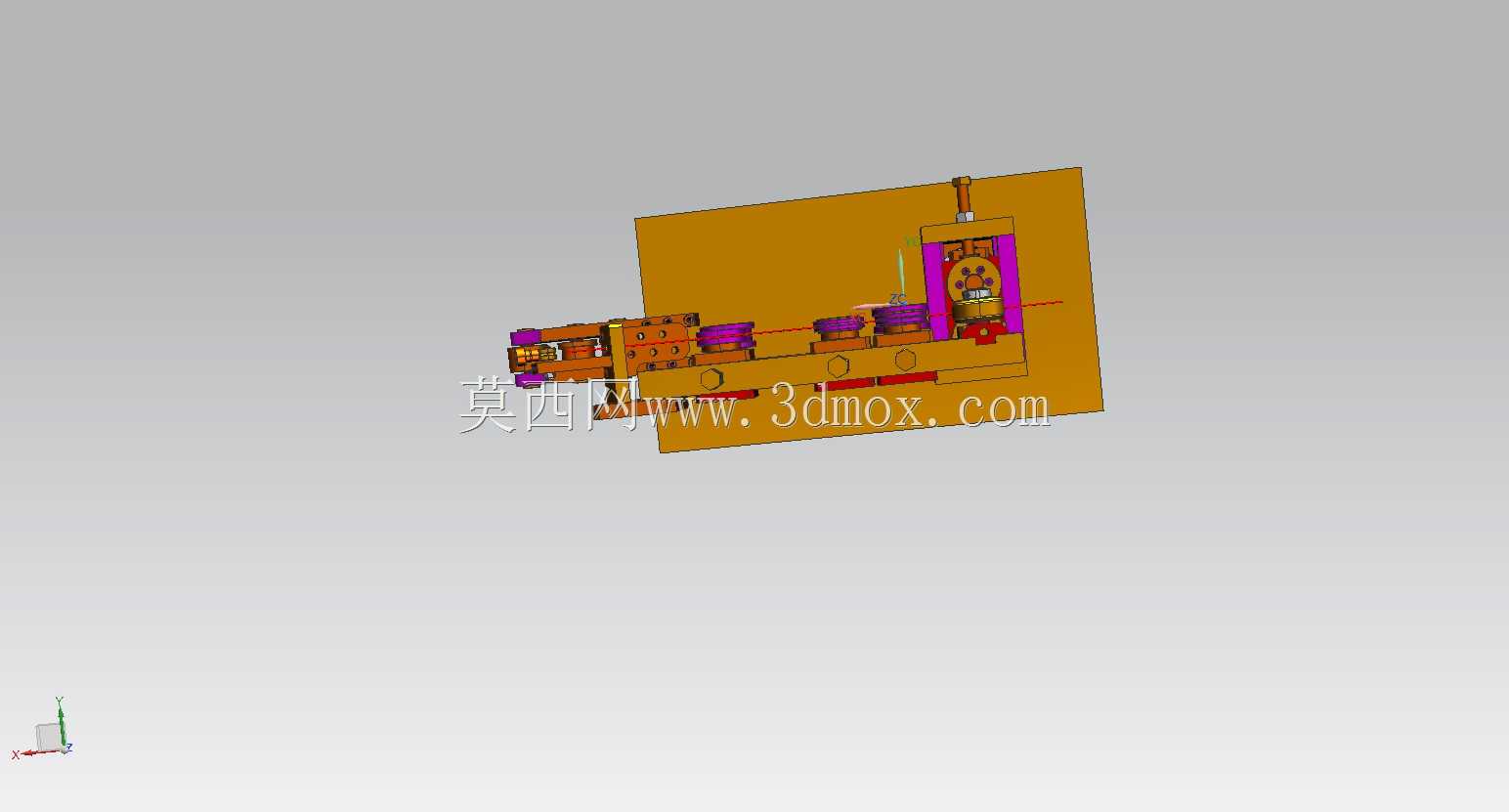

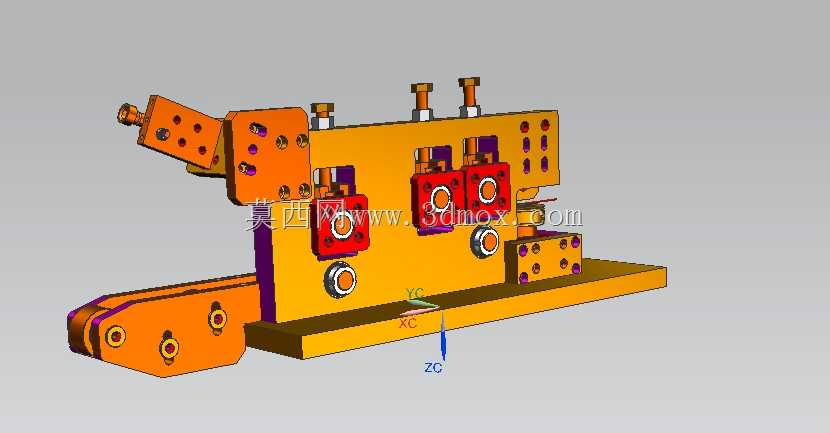

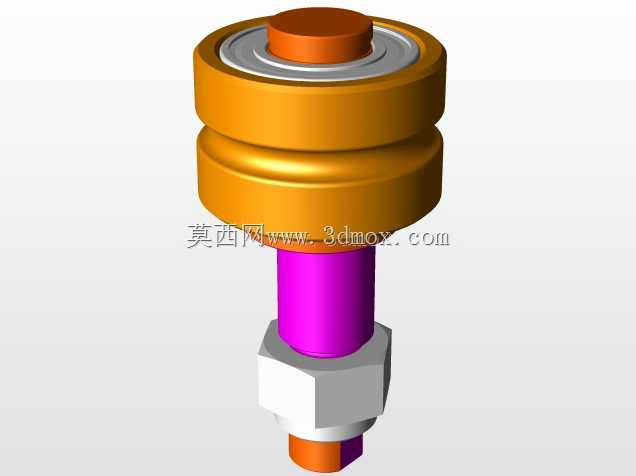

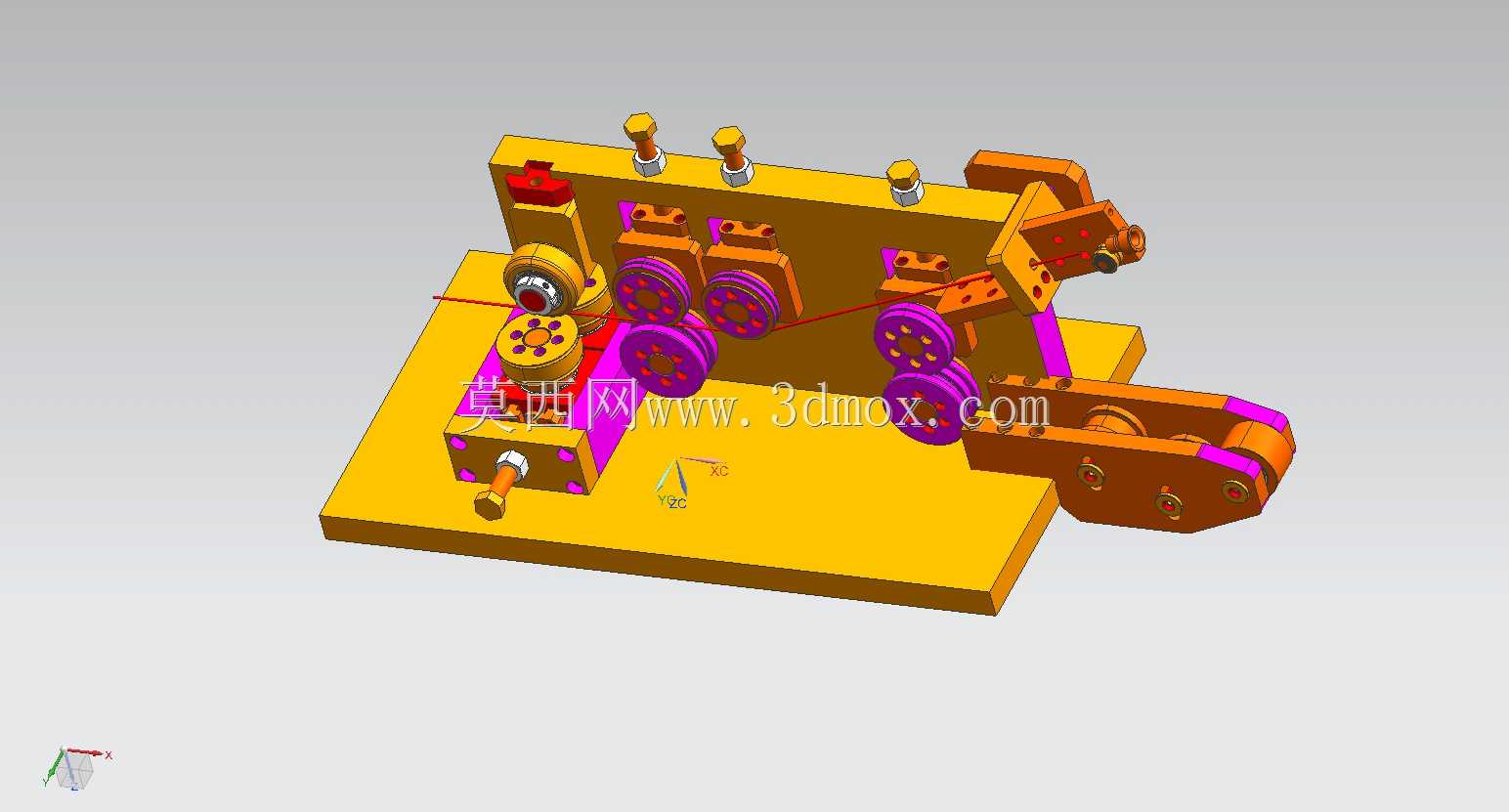

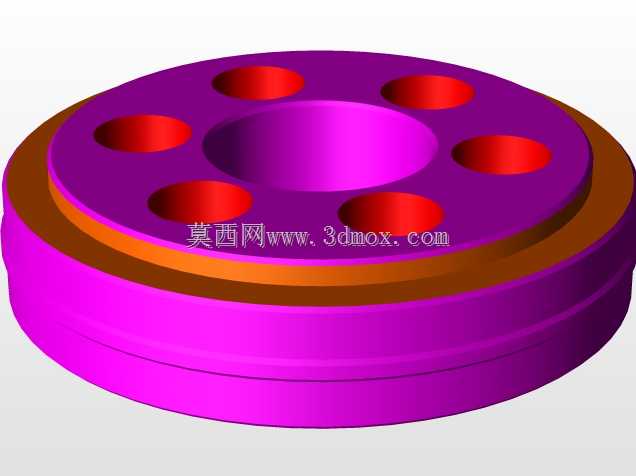

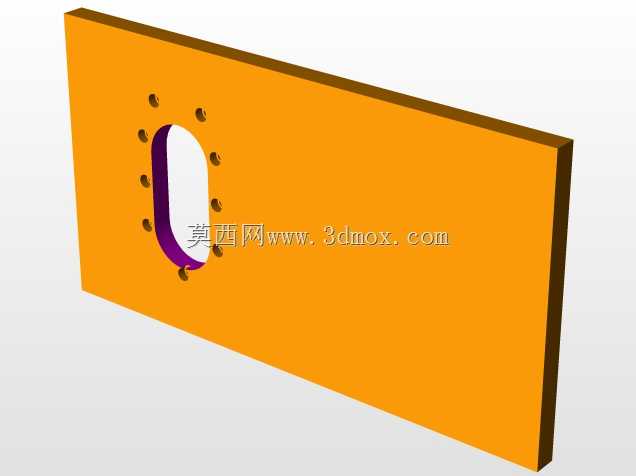

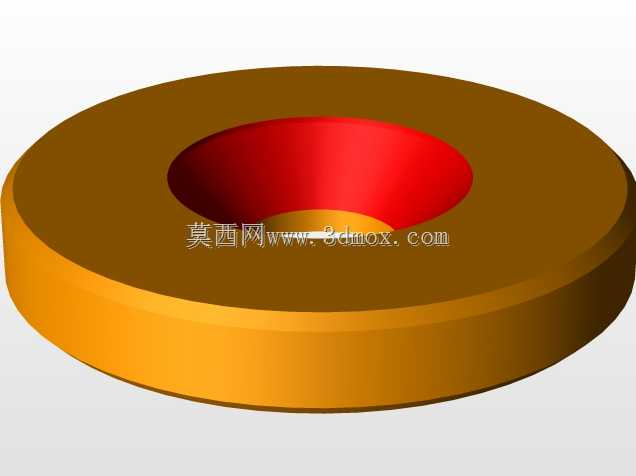

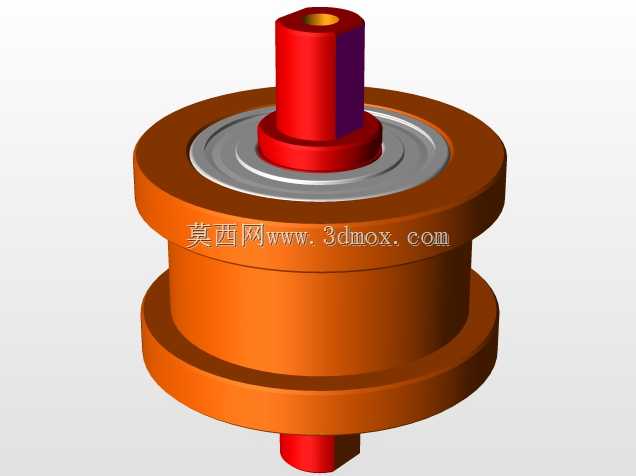

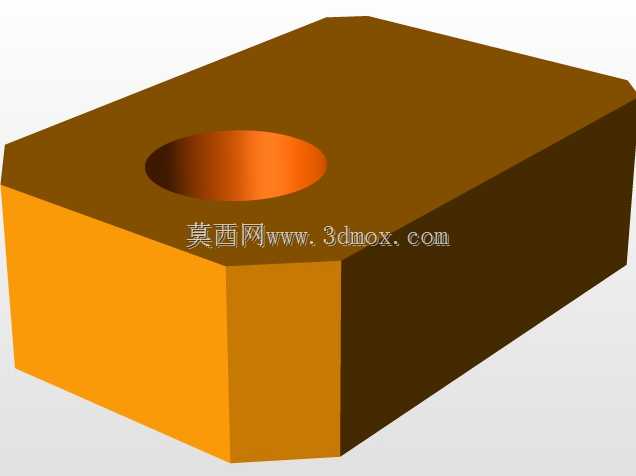

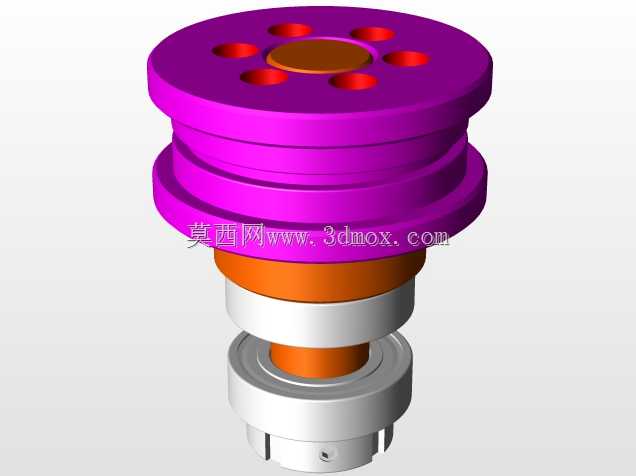

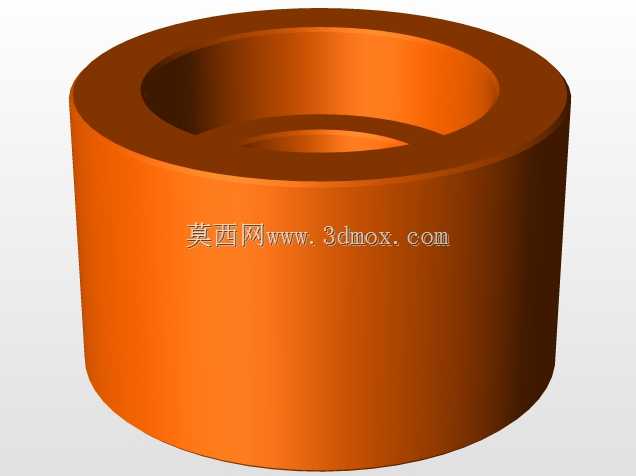

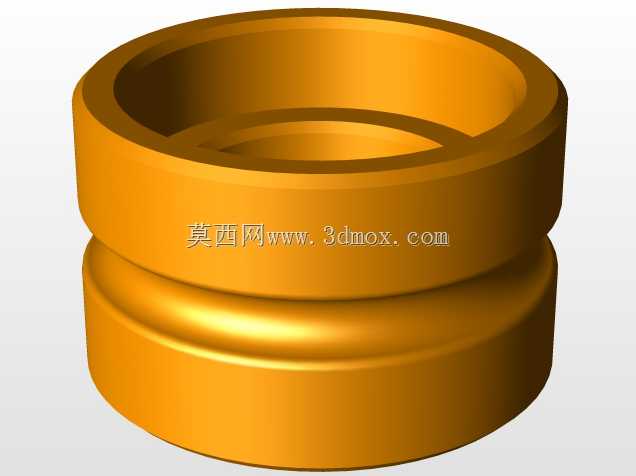

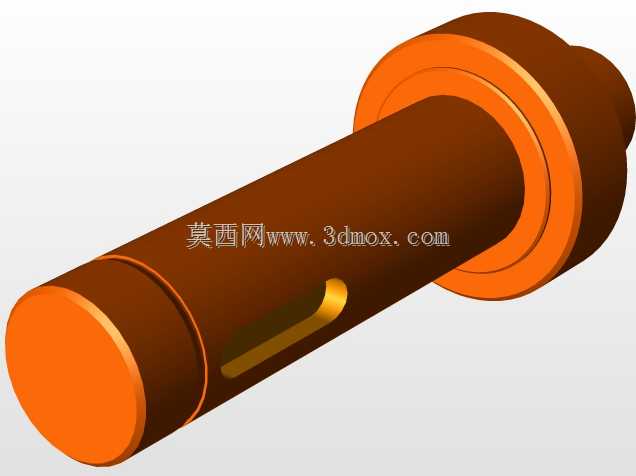

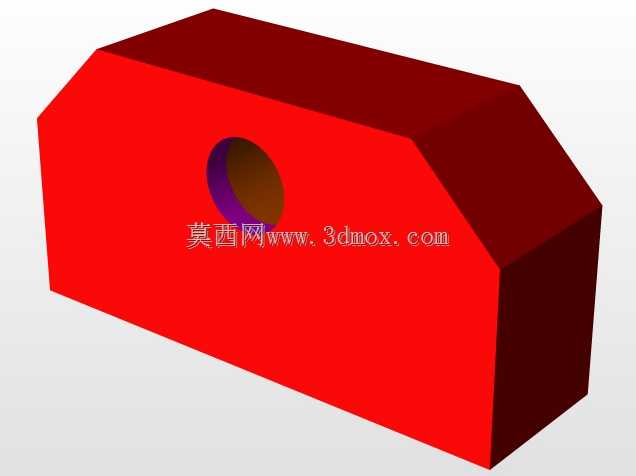

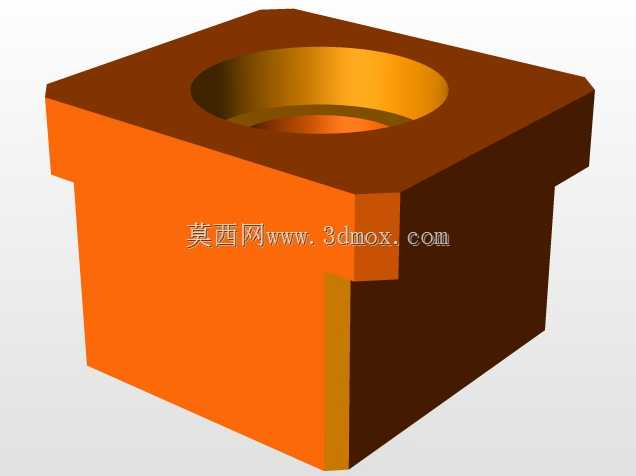

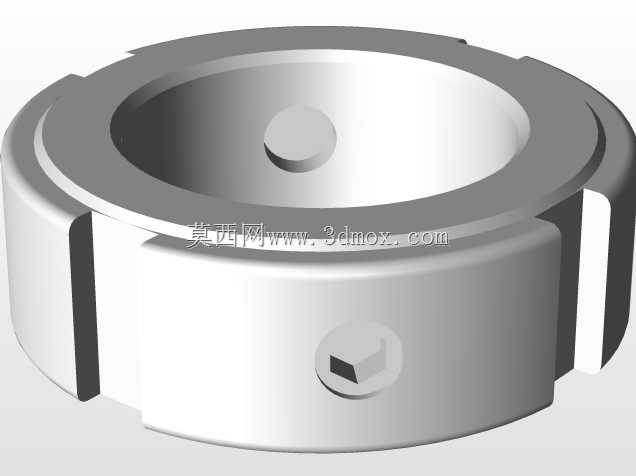

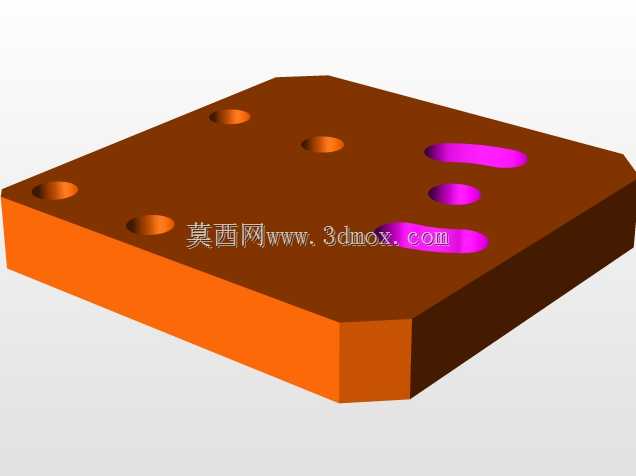

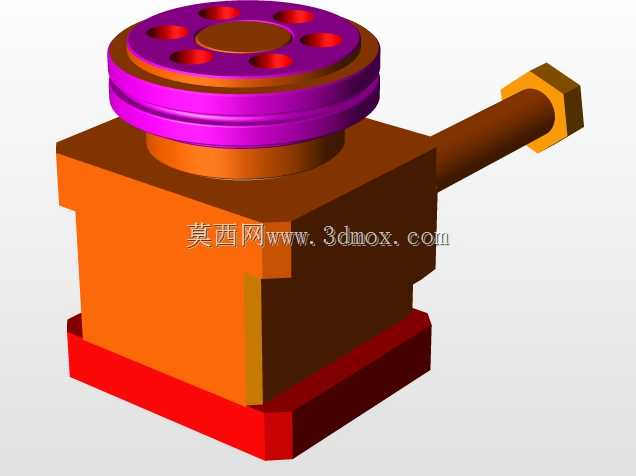

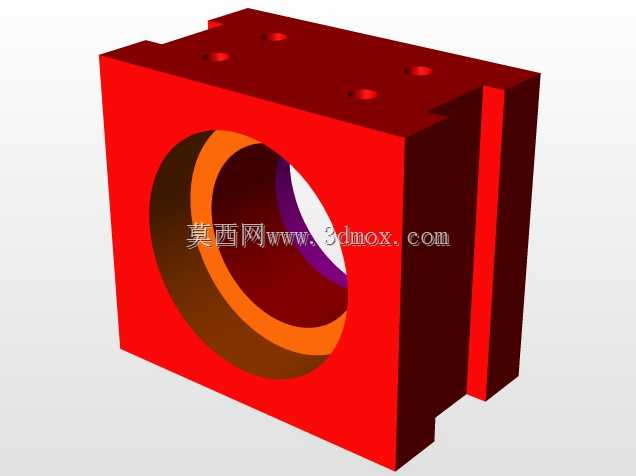

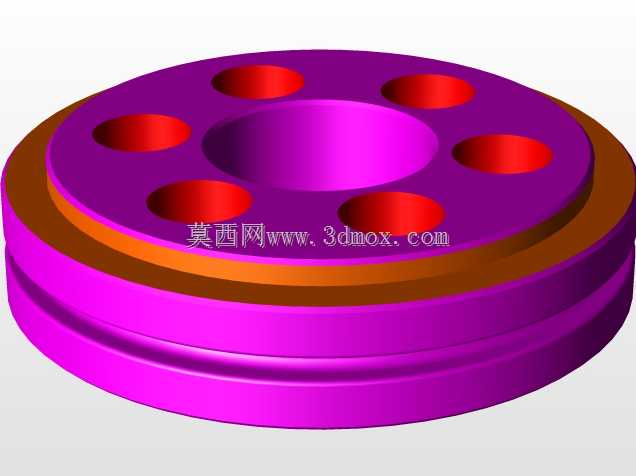

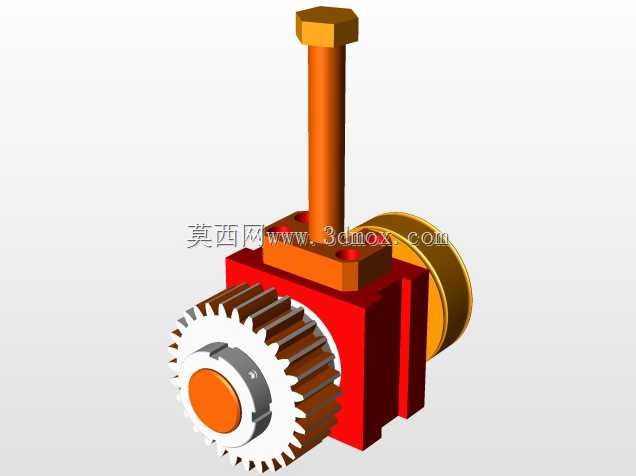

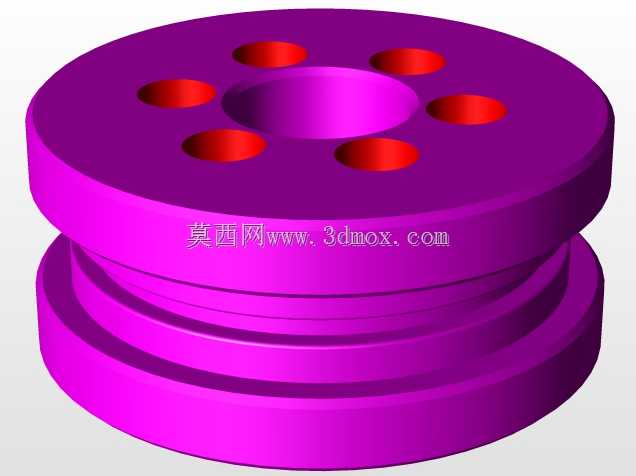

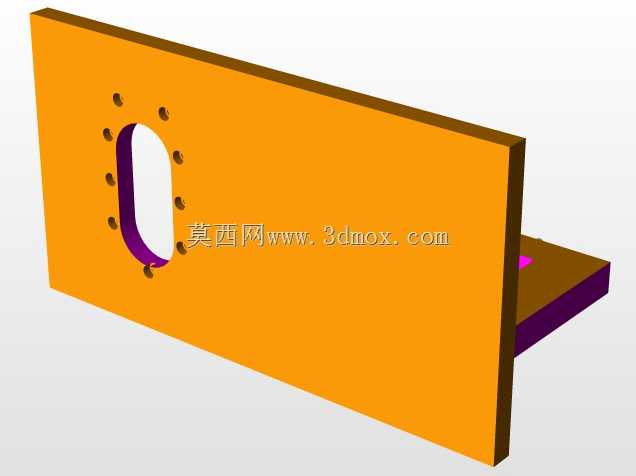

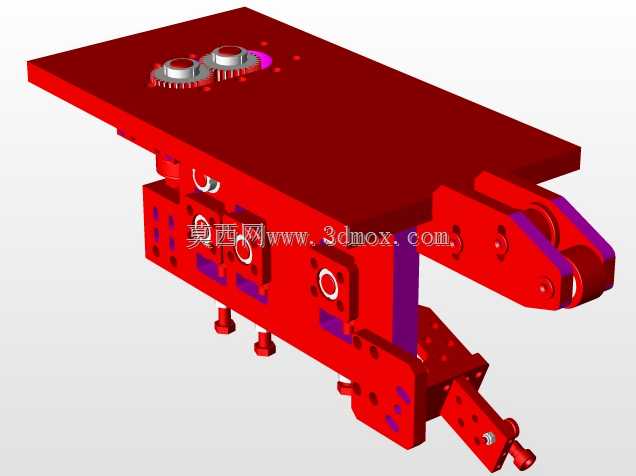

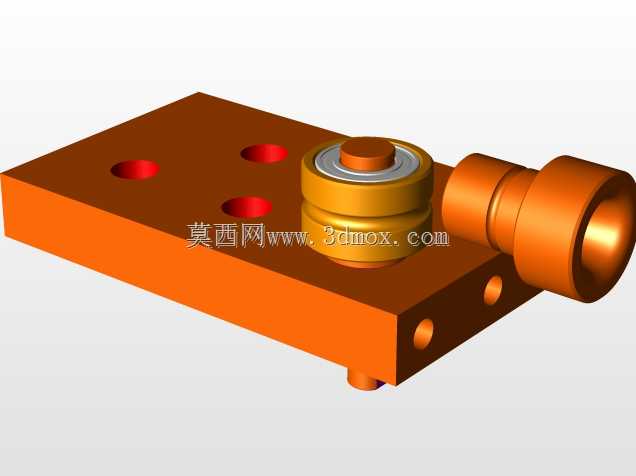

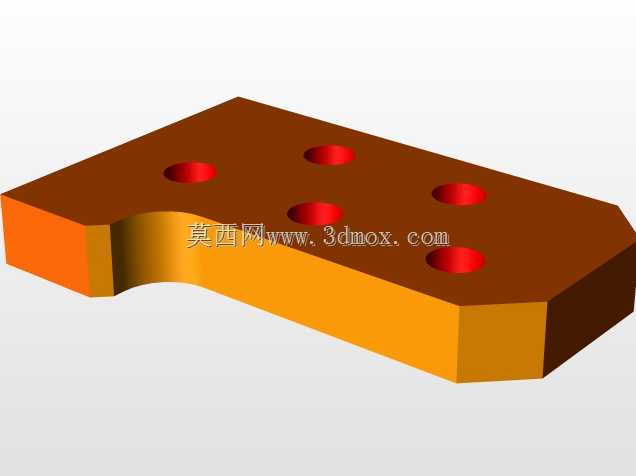

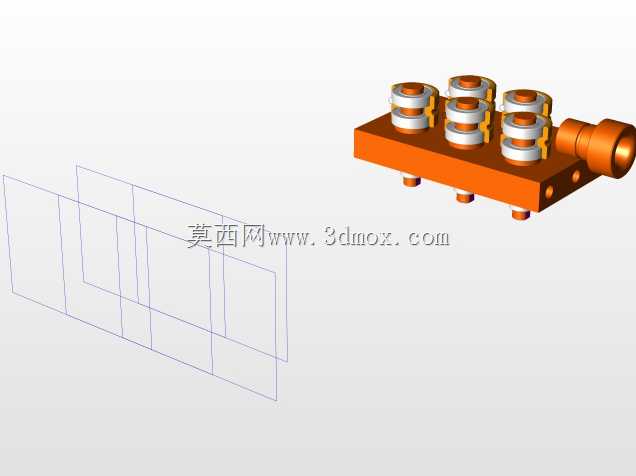

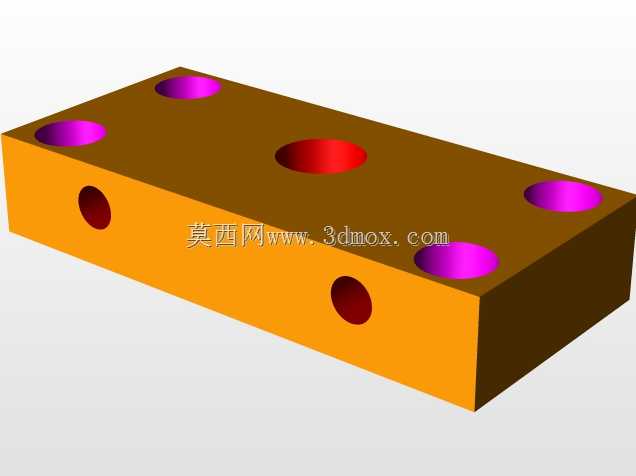

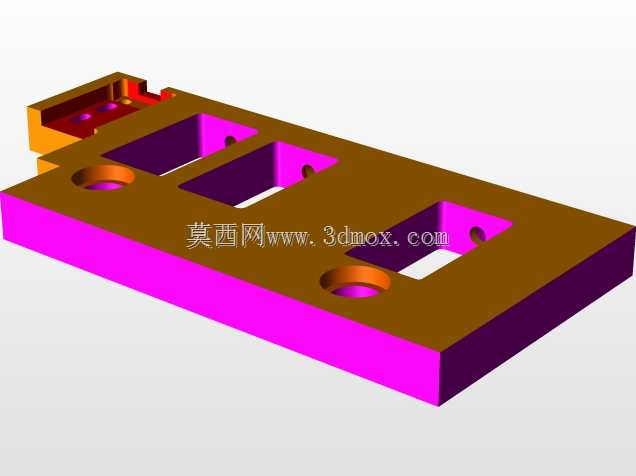

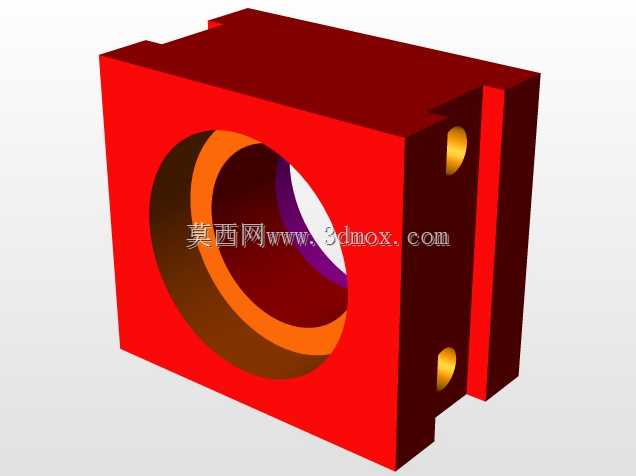

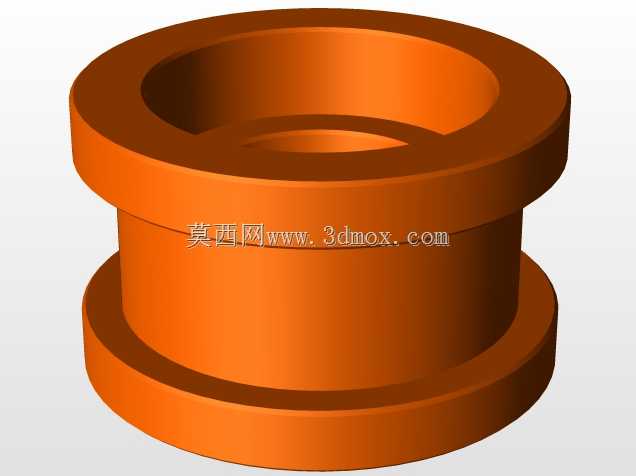

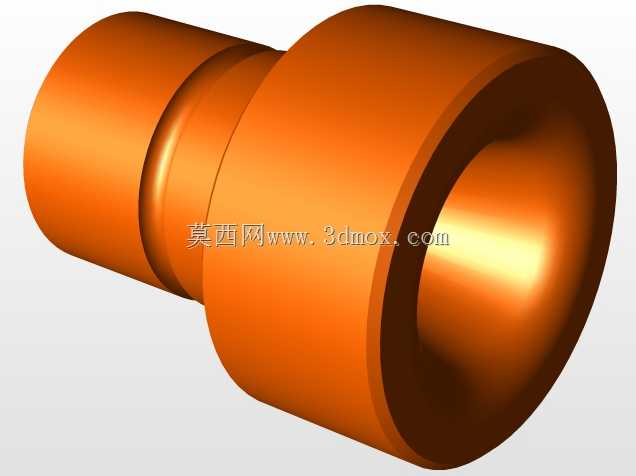

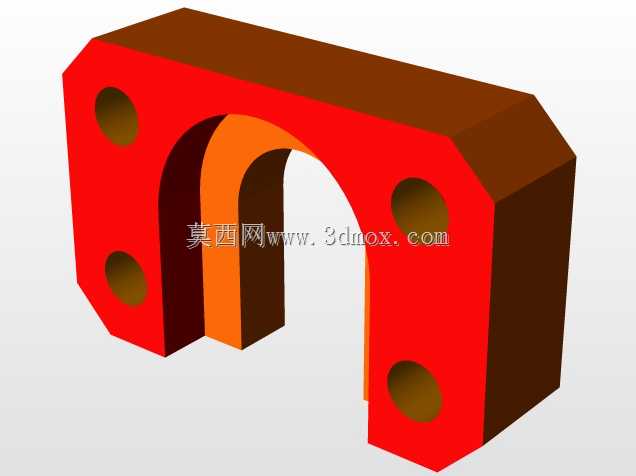

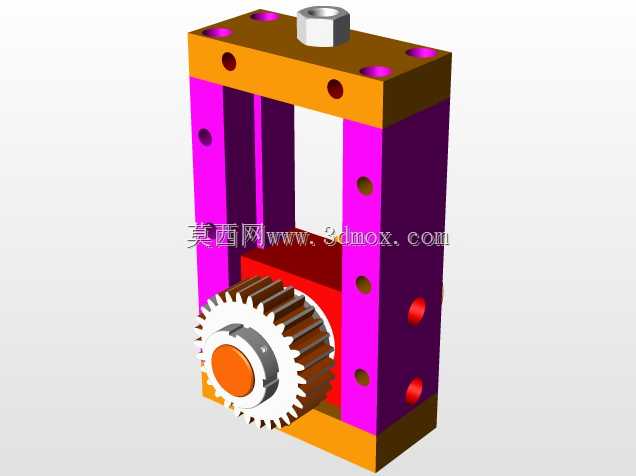

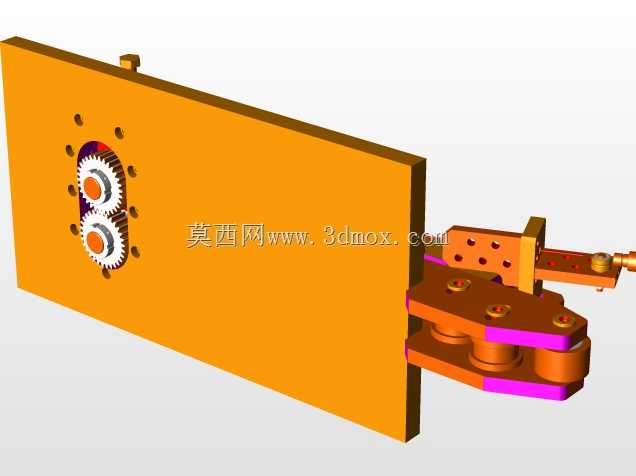

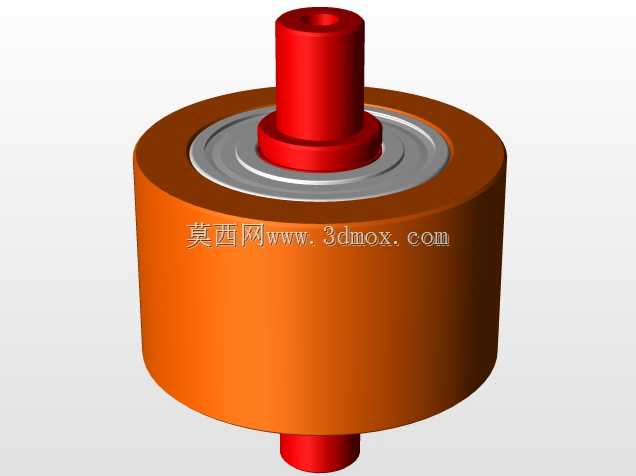

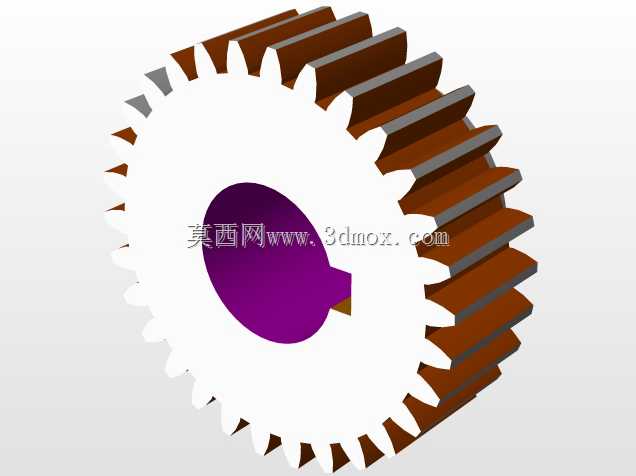

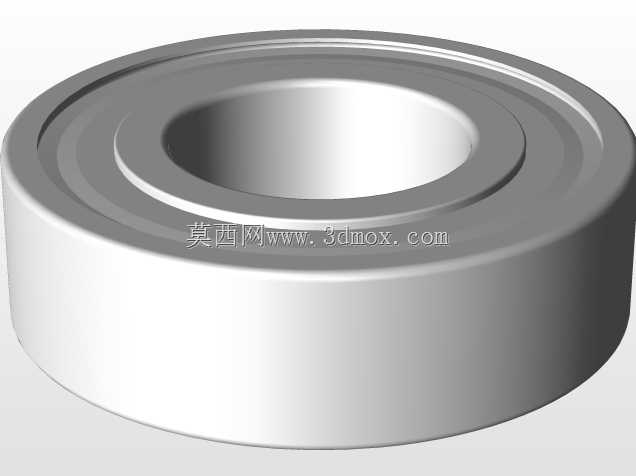

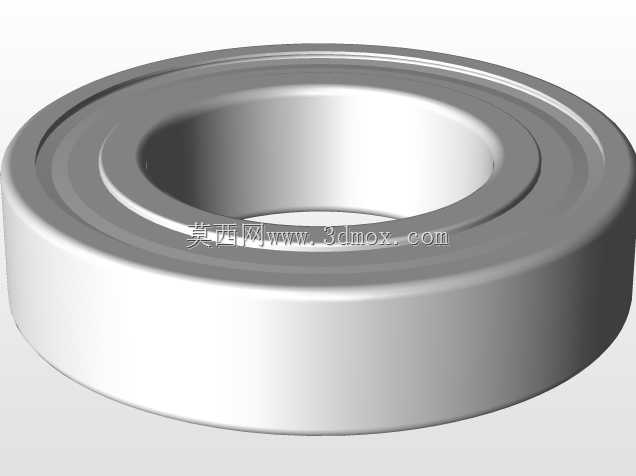

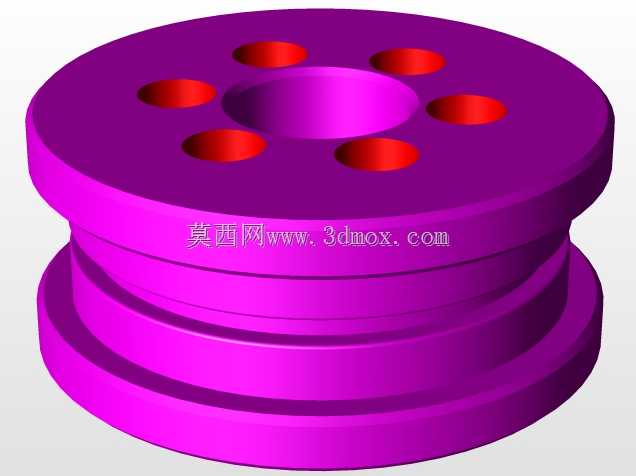

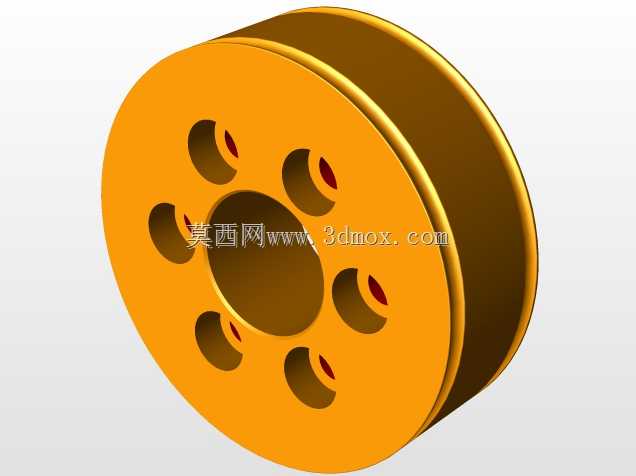

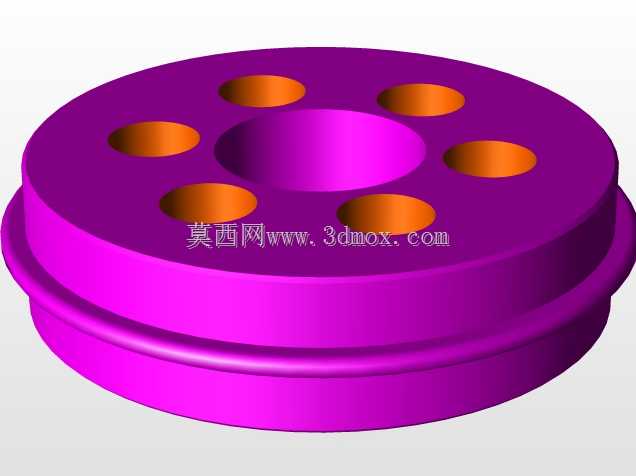

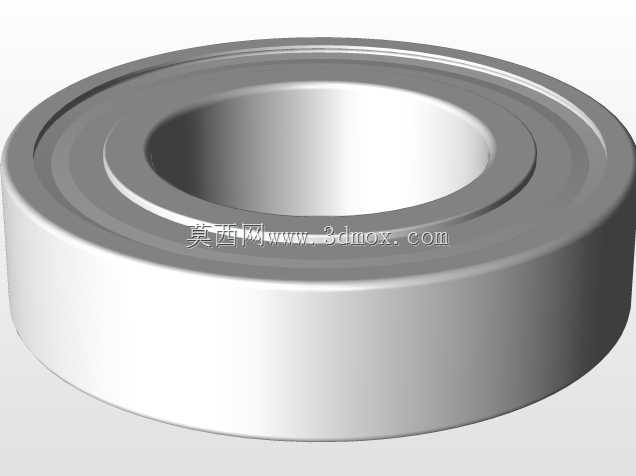

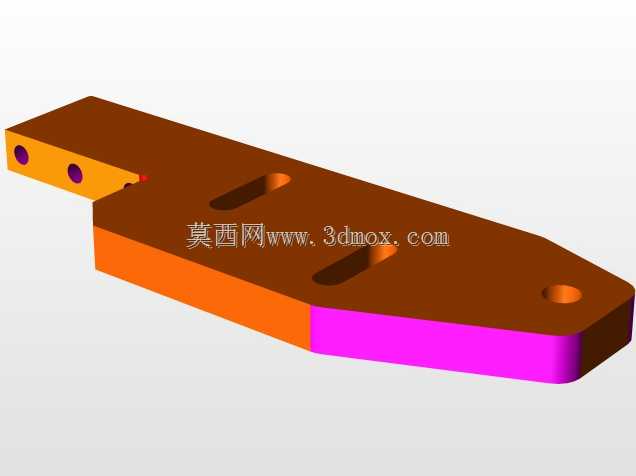

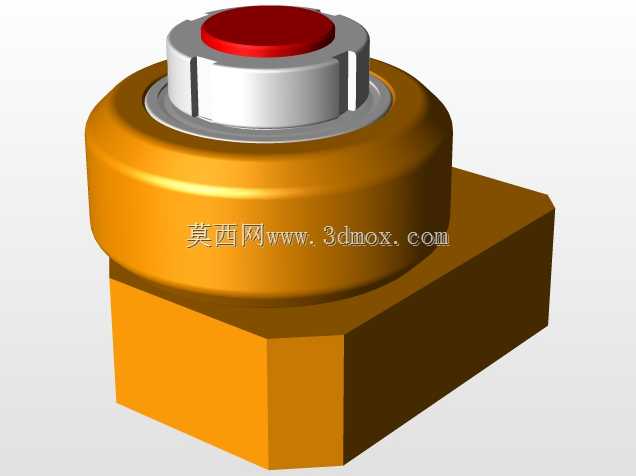

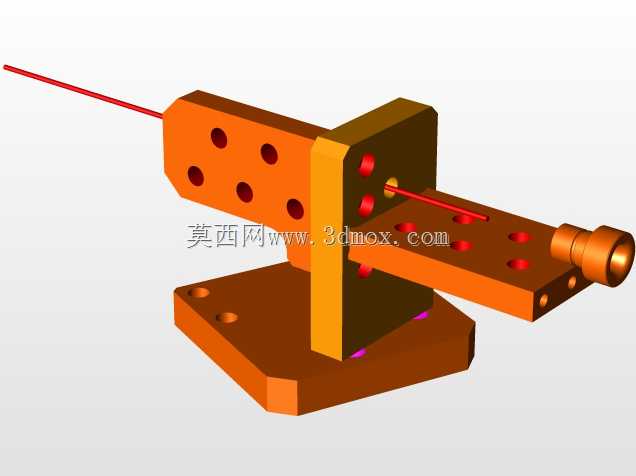

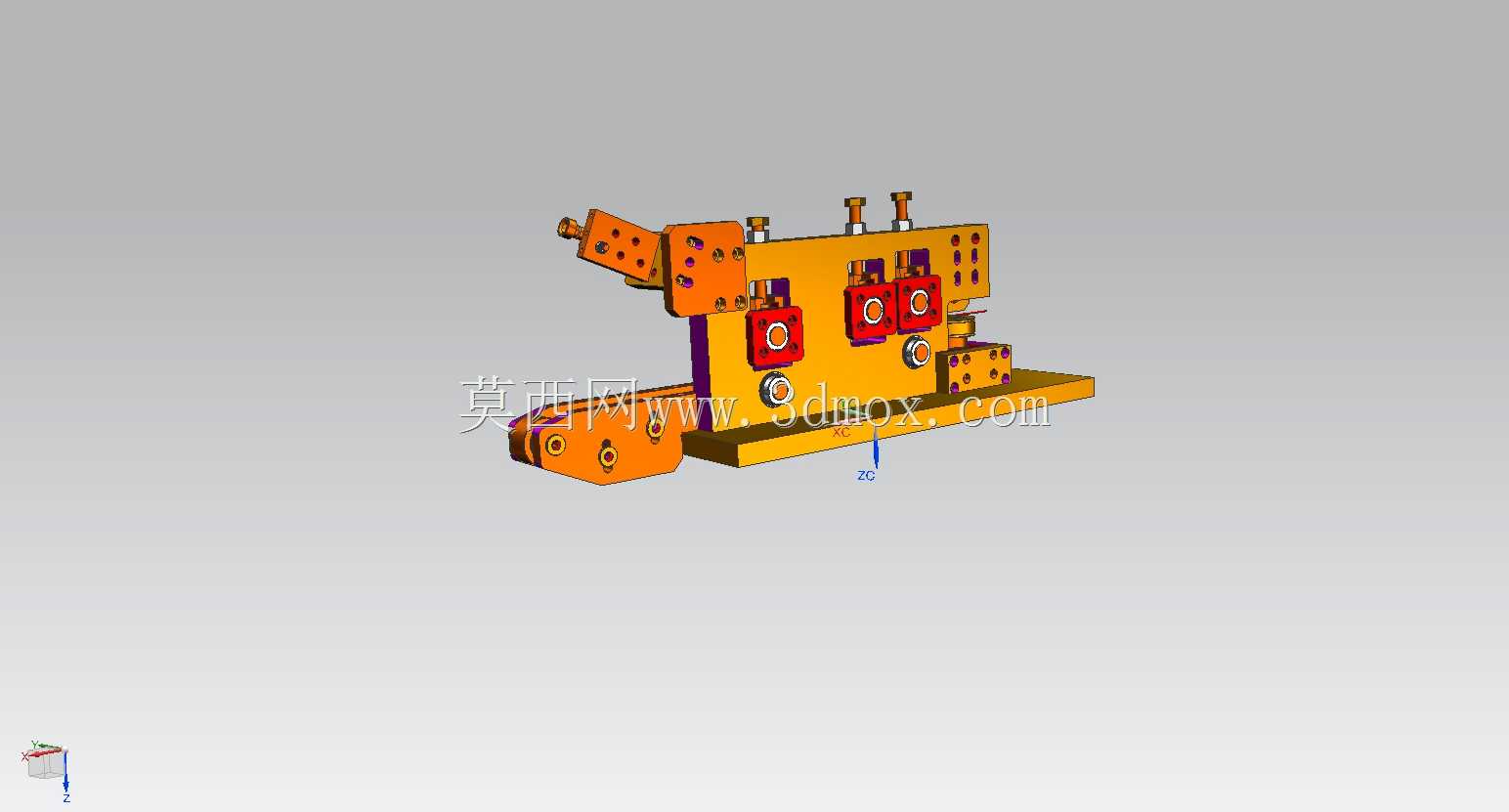

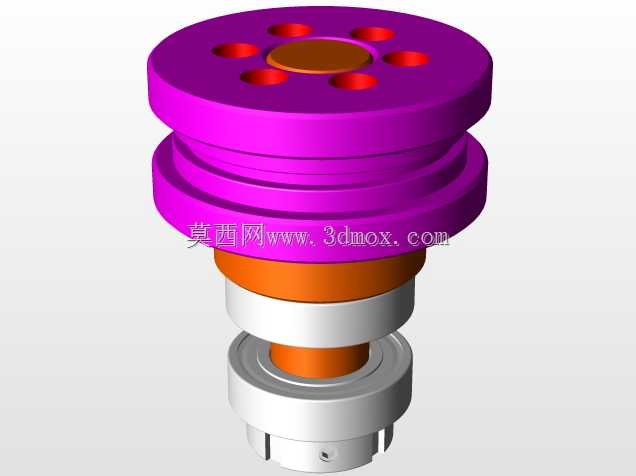

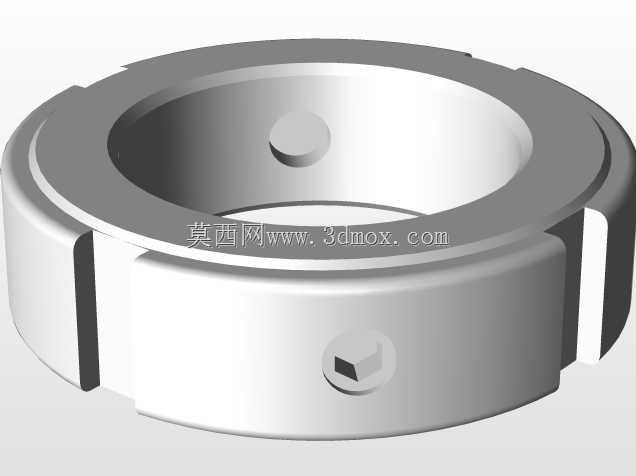

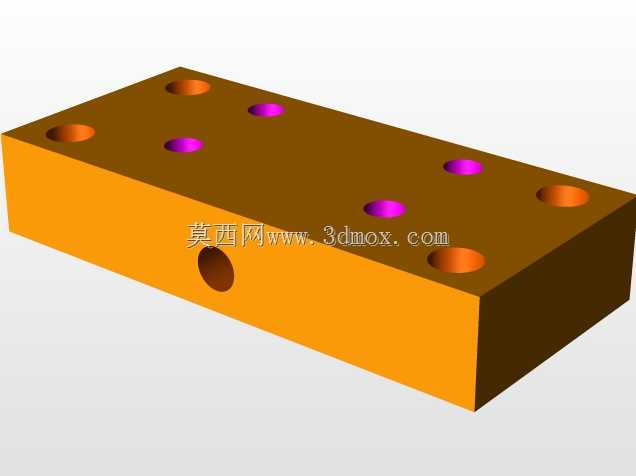

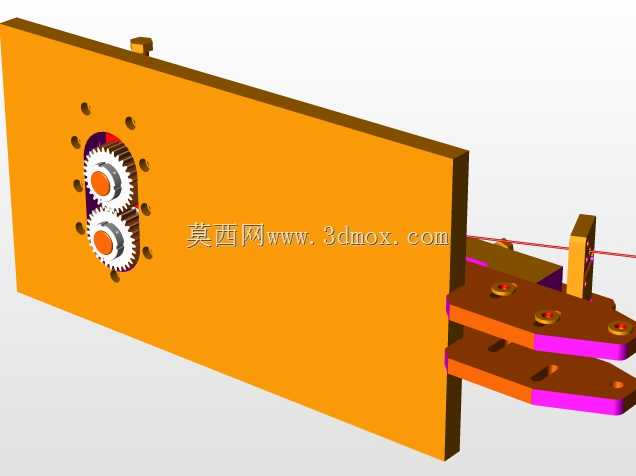

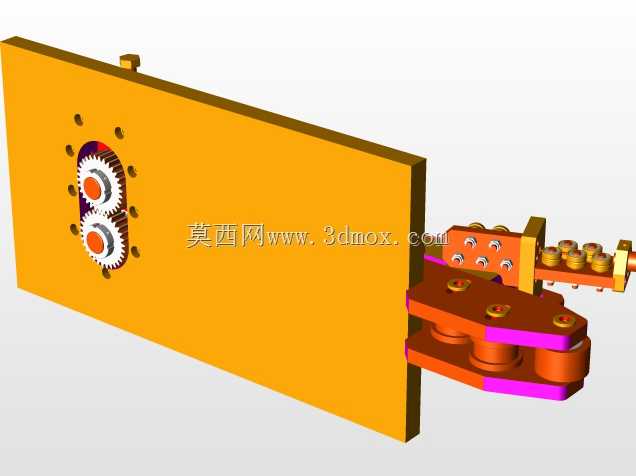

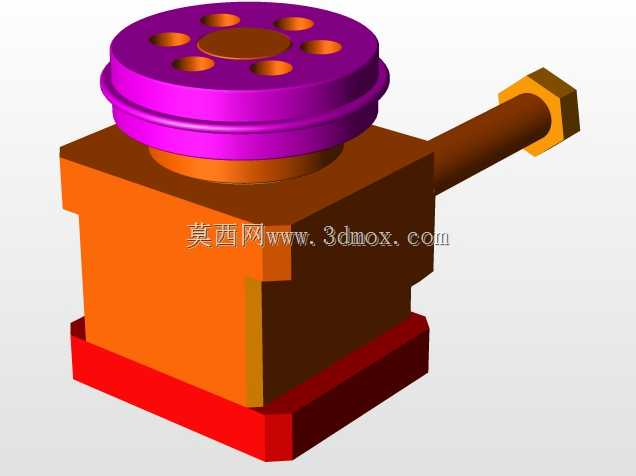

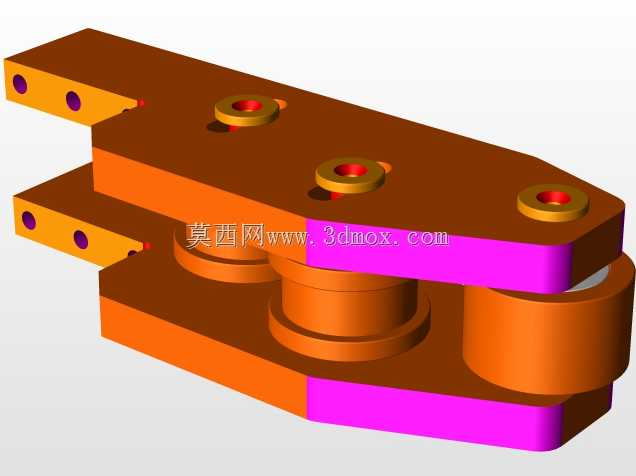

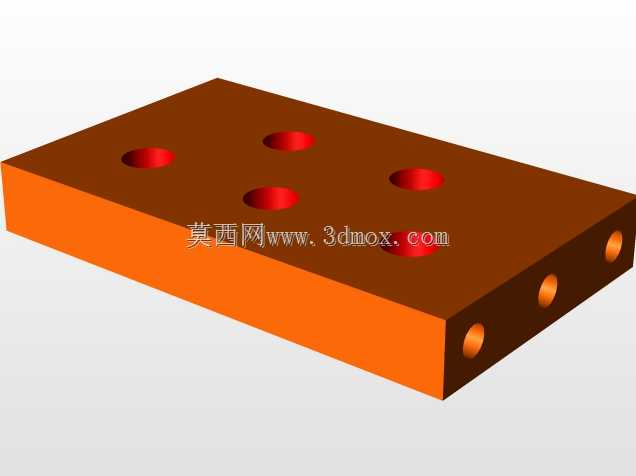

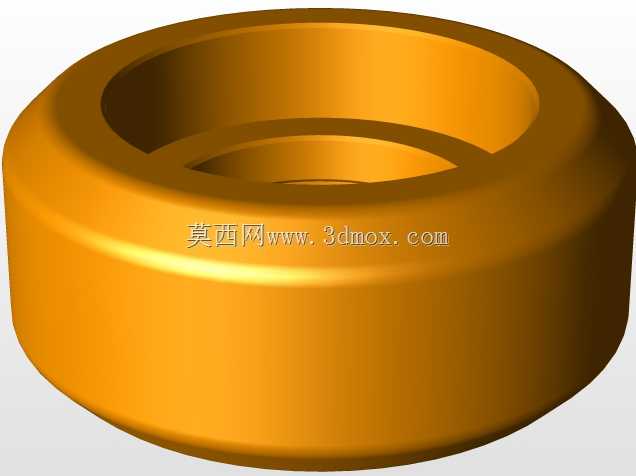

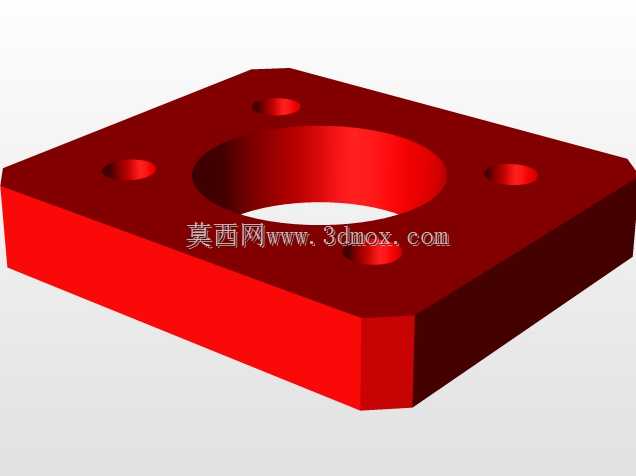

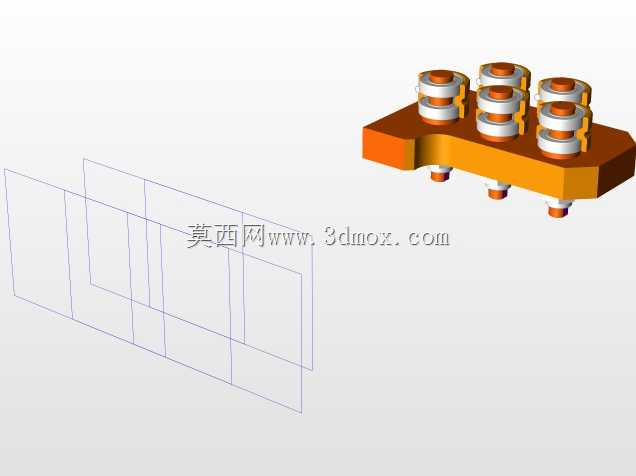

这套磨削设备结构主要面向小尺寸五金零件、微型轴类件、异形冲压件的端面、外圆及窄槽精加工场景，在五金加工车间、精密零部件产线的精加工工序段应用较多，可适配单批次小批量多品种零件的磨削作业，也可集成到自动化产线中作为专机工位使用。从结构布局来看，设备采用一体式铸造底座作为安装基准，底座上平面预留了统一的T型槽安装位，整体安装边界控制在长420mm、宽280mm的矩形范围内，总高度不超过260mm，可直接固定在标准钳工台或流水线工装板上，不需要额外制作大型安装基座，适配车间现有工位的改造升级需求。设计过程中优先考虑了磨削作业的刚性需求，所有磨轮安装轴都采用双轴承支撑结构，配合顶部的三个可调式压紧限位组件，可在加工时对工件施加稳定的压紧力，避免磨削过程中工件出现窜动导致的加工尺寸超差。设备设置了四个并行的磨削工位，每个工位的磨轮进给都采用独立的微调螺杆结构，调节精度可达0.02mm，可同时对同批次工件的不同加工面进行同步磨削，也可根据工件加工需求单独调整单个工位的进给量，适配不同加工余量的工件处理需求。右侧设置的摆臂式上下料结构可绕固定转轴旋转90度，配合定位销实现工件的快速装夹定位，装夹行程控制在120mm范围内，操作人员不需要将手伸入磨削作业区即可完成工件取放，兼顾作业效率与操作安全性。磨轮组采用模块化安装设计，单个磨轮通过锁紧螺母固定在轴端，更换不同粒度的磨轮时只需要松开锁紧螺母即可完成拆装，不需要拆解整个主轴结构，日常维护换型的时间可缩短60%以上。底座侧面预留了驱动电机的安装接口，可根据车间动力配置选择伺服电机或普通异步电机驱动，动力传递通过同步带轮连接到各主轴，传动比可根据磨削线速度需求灵活调整，适配硬质合金、不锈钢、铜合金等不同材质工件的磨削线速度要求。所有运动副位置都设计了防尘密封结构，可阻挡磨削产生的金属碎屑进入轴承配合面，延长设备的无故障运行周期，适配车间多粉尘的作业环境。
