双轮起重吊钩滑轮组结构设计

该双轮起重吊钩滑轮组是起重吊装作业中的核心受力部件，主要配套于手动葫芦、小型门式起重机、建筑施工吊装设备以及车间内物料转运起重装置上，在中小型重物的垂直提升、短距离水平移位作业中承担载荷传递与省力作用，适配的作业场景覆盖五金加工车间工件转运、建筑工地轻型建材吊装、仓储领域重型货箱装卸、设备安装作业中的小型机具就位等工况，相比单轮吊钩滑轮组，双轮结构可通过多段钢丝绳绕接实现更大的省力比，同等牵引拉力下可承载更高额定载荷，同时能降低单根钢丝绳的受力负荷，延长钢丝绳使用寿命。

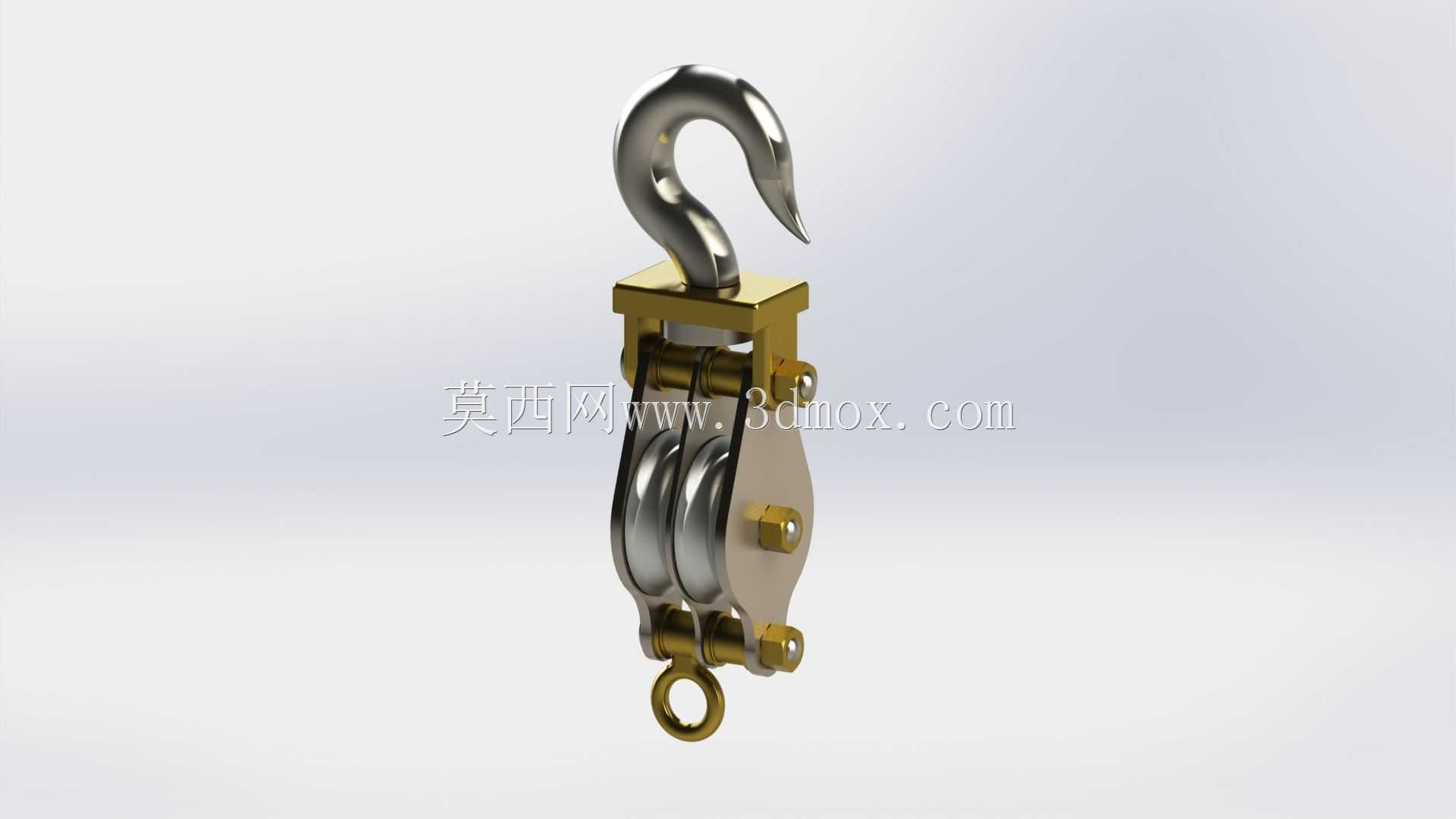

从结构设计逻辑来看，整体采用对称式布局，上部的吊钩部分采用锻造合金钢材质的弯钩结构，钩头处设置防脱挡边的预留安装位，可配套加装防脱棘爪，避免吊装过程中吊索从钩口滑脱，钩身与上部连接座采用铰接式连接，可在垂直平面内自由转动，适配不同起吊角度的载荷受力，避免钢丝绳出现偏磨问题。中部的滑轮架采用分体式夹板结构，两块平行的金属夹板通过销轴与紧固螺栓连接，既为两个滑轮提供稳定的转动支撑，也方便后期滑轮磨损后的拆卸更换，两个滑轮平行布置在夹板之间，轮槽尺寸适配常规直径的起重钢丝绳，轮槽边缘做圆弧倒角处理，避免钢丝绳在绕入绕出过程中被硬棱切割损伤。下部设置的吊环结构可用于连接下部吊具或者辅助索具，满足多吊点同步吊装的使用需求。

在安装边界与尺寸适配方面，该滑轮组的上部吊钩开口尺寸适配常规的起重横梁吊耳、葫芦下吊钩连接位，夹板外侧的紧固螺栓端头做沉头处理，避免安装后突出部分剐蹭周边构件或者钢丝绳，滑轮的转动间隙控制在合理范围，既保证滑轮可灵活转动无卡滞，也不会出现轴向窜动过大导致钢丝绳脱槽的问题。整体结构的受力路径清晰，上部吊钩承接的载荷通过两侧夹板均匀传递到两个滑轮的支撑销轴上，再通过绕接在滑轮上的钢丝绳将载荷分散到各段绳股上，避免局部应力集中。设计过程中针对各受力节点做了应力分散处理，比如吊钩与连接座的铰接处做圆弧过渡，夹板上的销轴安装孔处做加厚处理，滑轮的轮辐采用等强度结构，在保证整体承载能力的前提下尽可能控制自身重量，降低起重设备的额外载荷消耗。实际使用中，该结构可根据额定载荷等级匹配对应直径的销轴与滑轮尺寸，适配从0.5吨到5吨不等的中小型起重作业需求，日常维护时仅需定期在滑轮转动销轴处加注润滑脂，检查钩头磨损量与夹板螺栓紧固情况即可，整体结构可靠性高，故障点少，适合在各类户外、车间的复杂作业环境下长期使用。
